Situation initiale :
|
|
Le pont est maintenant étendu sur le sol du bâtiment. L’étape suivante consiste à soulever le côté du pont sur lequel les montants sont installés. De cette manière, les montants pivotent et se placent sur la poutre principale ; ils peuvent alors être vissés.
|
|
Danger en cas de chute du montant vertical ! Si le sol est inégal, les vis de l'articulation de
montage risquent d'être arrachées et le montant vertical risque de tomber.
Cela entraîne un danger de mort ou de graves blessures. |
|
|
Suspendre la poutre transversale
intérieure à un pont.

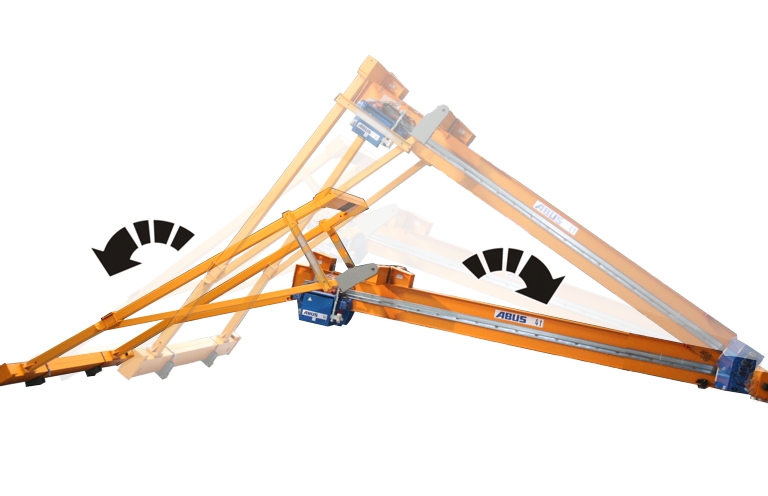

Soulever le semi-portique avec
précaution.
● Les montants tournent autour du point de rotation de l’articulation de montage (sur la poutre transversale intérieure).
● La poutre transversale extérieure pivote pour se placer devant la console de raccordement extérieure.
● Les mâts obliques pivotent et se placent sous la poutre transversale intérieure.
● Le sommier inférieur roule sur les galets de montage en direction de la poutre principale.
|

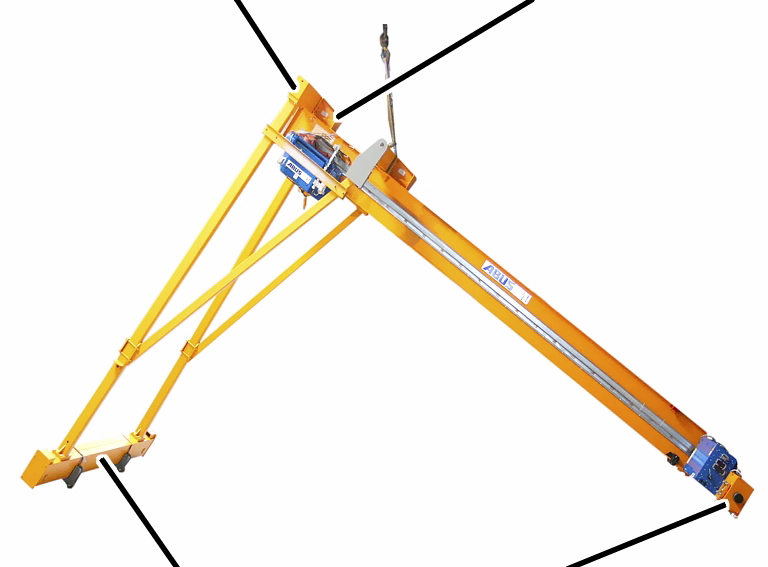

poutre transversale extérieure |
console de raccordement extérieure |
|
| |
|
sommier inférieur |
sommier supérieur |
Soulever le pont jusqu’à ce que
la poutre transversale extérieure pivote complètement sur la console de
raccordement extérieure.
Les galets de montage sur le sommier inférieur et le sommier supérieur doivent rester sur le sol du bâtiment et ne doivent pas être soulevés.
