¡Peligro de muerte!
Si los testeros no se atornillan correctamente a la viga principal, podrían caer la grúa y la carga. ¡Preparar y atornillar cuidadosamente los tornillos!
El testero superior y los travesaños interior y exterior se atornillan con tornillos de alta resistencia.
|
|
¡Peligro de muerte! Si los testeros no se atornillan correctamente a la viga principal, podrían caer la grúa y la carga. ¡Preparar y atornillar cuidadosamente los tornillos! |
|

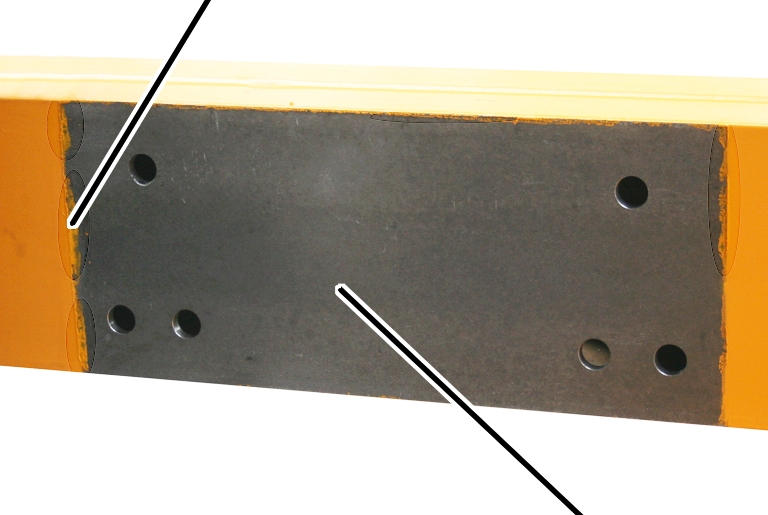

Restos de pintura |
| |
|
| ||
|
|
Superficie de contacto | |
Limpiar a fondo las superficies
de contacto en su totalidad. No puede haber restos de óxido, suciedad, pintura o
similares.
Comprobar los tornillos de alta resistencia: deben cumplir
los requisitos siguientes:
|
|
Material |
Tamaño |
Engrase |
|
Tornillo de alta resistencia (hexagonal) |
10.9 |
M20 |
|
|
Arandela |
C 45 |
HV 21 |
MoS2 |
|
Tuerca de alta resistencia (hexagonal) |
10 |
M20 |
MoS2 |
─ Los tornillos de alta resistencia y la placa de fijación con las tuercas de alta resistencia sólo pueden montarse un máximo de dos veces con el par de apriete indicado. Si han sido apretados más de dos veces con el par de apriete, los tornillos y la placa de montaje con las tuercas de alta resistencia deberán eliminarse.
Si durante el montaje fuera necesario aflojar los tornillos de alta resistencia, pueden reutilizarse los mismos tornillos como máximo una vez, ya que en caso contrario no bastará el engrase.
─ Las tuercas de alta resistencia deben estar galvanizadas y engrasadas con MoS2.
─ Los tornillos de alta resistencia que hayan estado montados durante cierto tiempo en una grúa no pueden volver a utilizarse.
