Las luces de aviso se instalan a la altura de los ojos en ambos soportes verticales. Se iluminan cuando la grúa se desplaza para avisar así a las personas sobre el movimiento de la grúa.

Los cables de conexión para la luz de aviso y para las fotocélulas del sensor detector de obstáculos se tienden desde arriba con dos alambres pasacables a través de los soportes verticales hacia abajo. Los cables de conexión para las fotocélulas y la luz de aviso deben pasarse al mismo tiempo por el soporte vertical.

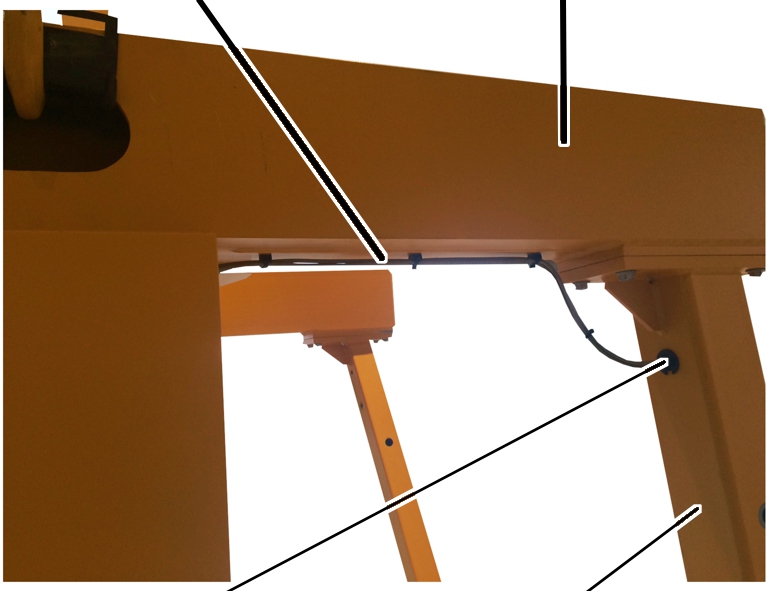

   Tender los cables de conexión para fotocélulas (2x) y luz de aviso (1x) desde la viga principal a lo largo del travesaño exterior hasta el soporte vertical.

   Fijar los cables con bridas a los sujetacables bajo el soporte transversal exterior.

   Uno de los dos alambres pasacables lleva hasta el orificio inferior en el soporte vertical (agujero directamente junto al testero inferior). Fijar aquí los dos cables de conexión para las fotocélulas (2x).

   El otro alambre pasacables lleva hasta el orificio central en el soporte vertical (agujero a la altura de los ojos en el soporte vertical). Aquí se fija un cable de conexión para la luz de aviso (1x).

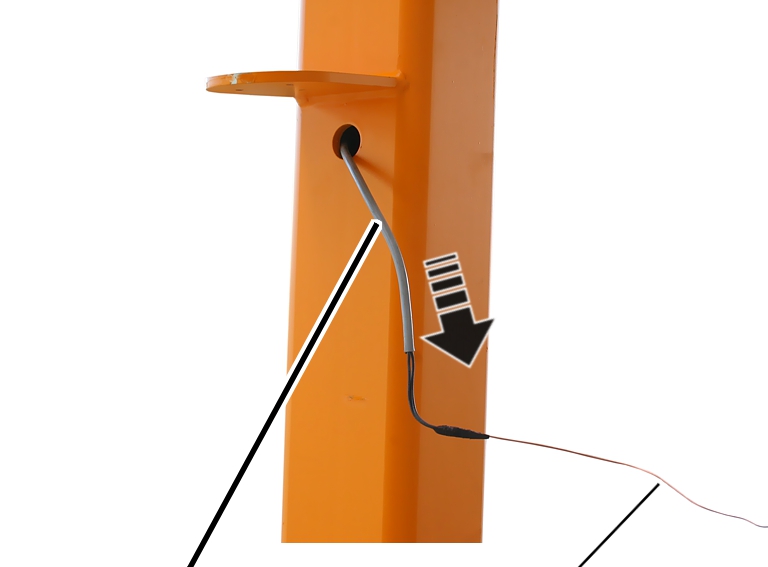

   Pasar el cable de conexión para la luz de aviso con cuidado a través del soporte vertical con el alambre pasacables.

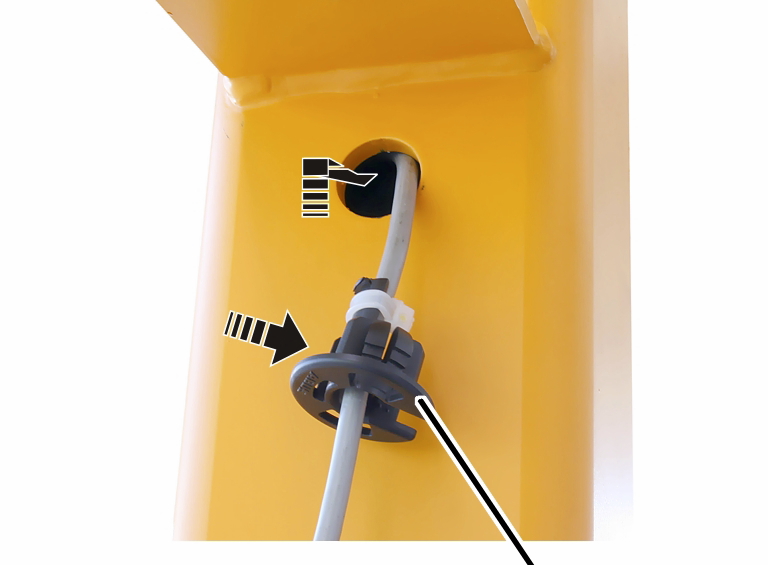

   Insertar el pasacables sobre el cable de conexión.

   Fijar el pasacables con bridas.

   Insertar el pasacables en el orificio del soporte vertical.

   Desmontar la luz de aviso.

   Pasar el cable de conexión a través del orificio trasero en el soporte vertical.

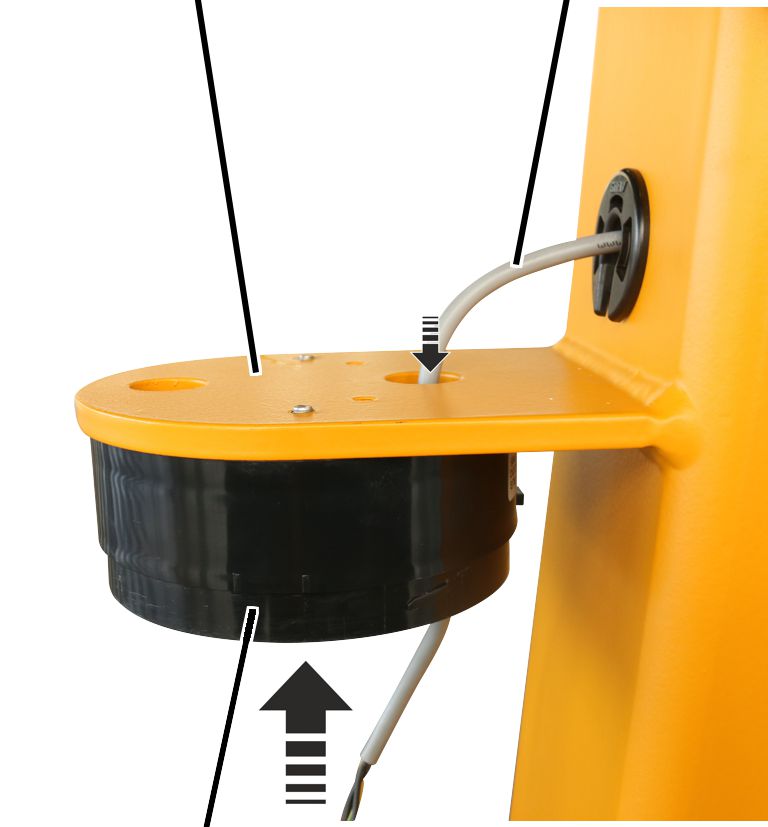

   Pasar el cable de conexión por la parte inferior de la luz de aviso.

   Enroscar la parte inferior de la luz de aviso al soporte previsto en el soporte vertical.

   Crimpar las virolas de cable al cable de conexión

   Atornillar el acoplamiento al cable de conexión.

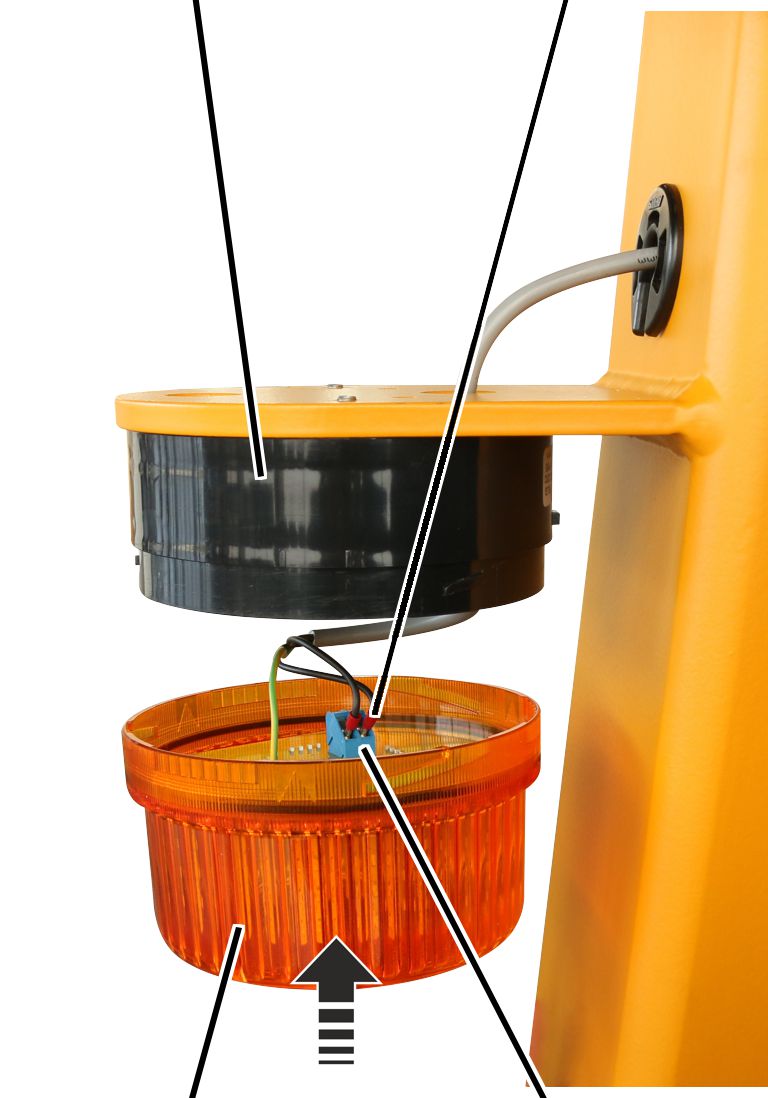

   Conectar el acoplamiento a la parte interna de la luz de aviso.

   Insertar la cubierta de la luz de aviso en la parte inferior y enroscarla.

La flecha en la cubierta y la marca en la parte inferior deben coincidir para el montaje de la luz de aviso. La cubierta debe encajarse al enroscarla del todo.

Consejo

Para desmontar la luz de aviso, mantener presionado el botón en la parte inferior y desenroscar la cubierta.
