Montaje de la roldana motriz

Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.

Las figuras muestran el montaje de una roldana del tamaño 130. El montaje de roldanas mayores no se diferencia mucho.

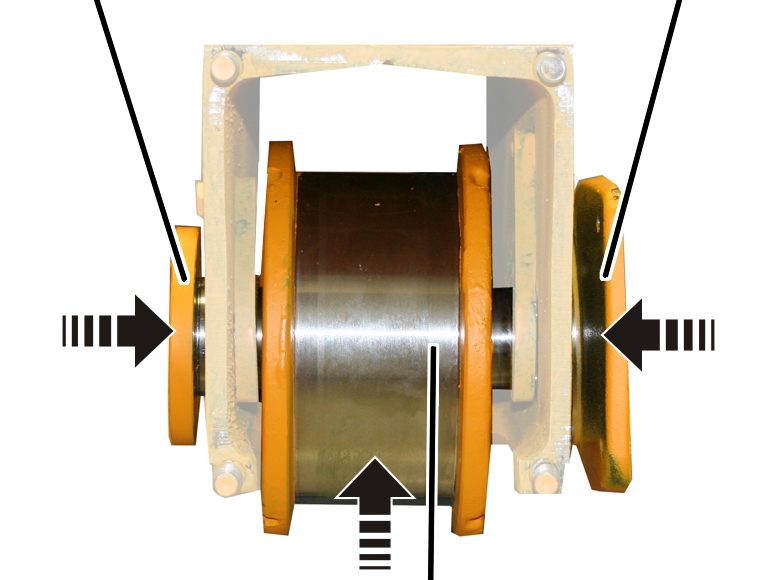

Montar la roldana

Perno de cojinete	Brida del cojinete

Roldana

Sujetar la roldana en el testero. No importa qué lado mira hacia dentro o hacia fuera.

Insertar el perno de cojinete y la brida del cojinete. En caso necesario, golpear suavemente con un martillo contra el perno de cojinete y la brida del cojinete.

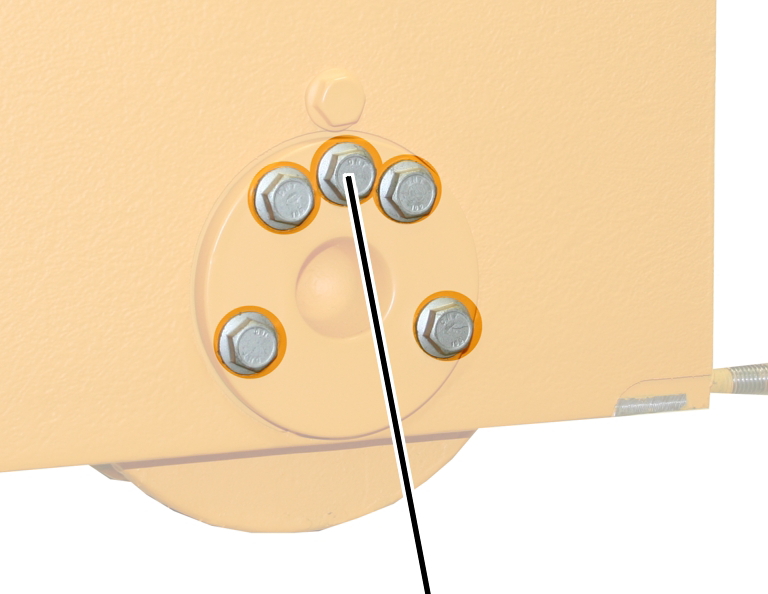

	Tornillos nervados

Apretar los tornillos nervados escalonadamente.

Ø roldana	Tipo de rigidez	Cantidad	Tornillo	Par de apriete
130	10.9	5x	M8x25	42 Nm
160	10.9	5x	M8x25	42 Nm
200	10.9	5x	M10x30	85 Nm
280	10.9	5x	M12x40	130 Nm
350	10.9	8x	M12x40	130 Nm
420	10.9	8x	M16x40	330 Nm

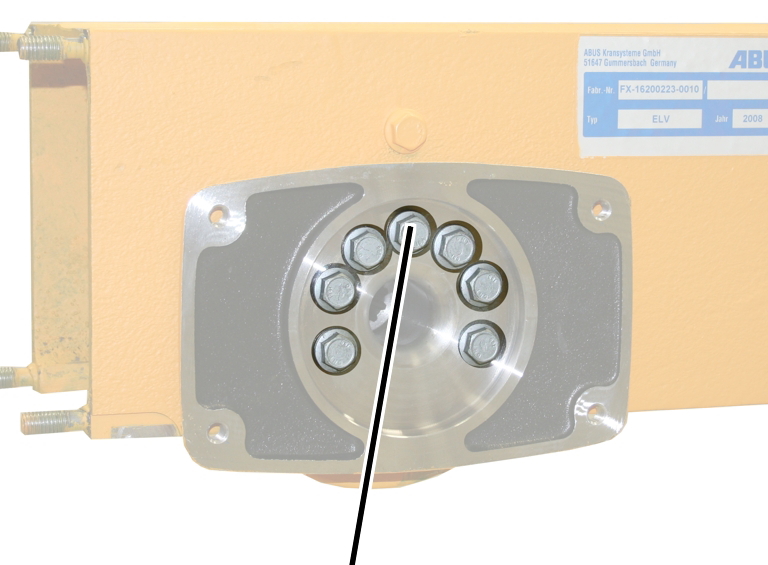

Atornillar la brida del cojinete

Tornillos nervados

Apretar los tornillos nervados escalonadamente.

Ø roldana	Tipo de rigidez	Cantidad	Modelo	Par de apriete
130	10.9	7x	M8x25	42 Nm
160	10.9	7x	M8x25	42 Nm
200	10.9	7x	M10x30	85 Nm
280	10.9	7x	M12x40	130 Nm
350	10.9	10x	M12x40	130 Nm
420 con accionamiento de traslación de la grúa 420	10.9	10x	M16x40	330 Nm
420 con accionamiento de traslación de la grúa 420 V	10.9	10x	M16x70	330 Nm

Montar los testeros

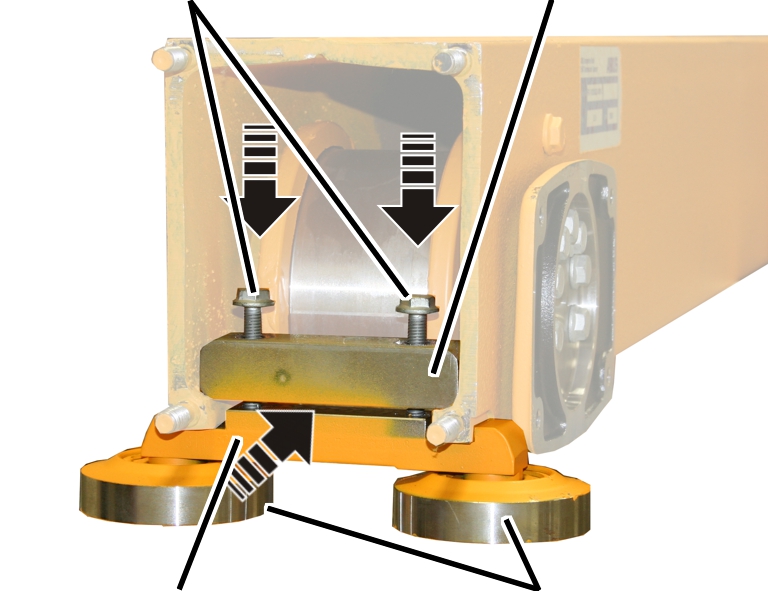

Tornillos	Tensor

Soporte	Rodillos guía

Insertar los rodillos guía.

Atornille los tornillos (2x).

Ø roldana	Modelo	Modelo	Par de apriete
130	M8x45	Tornillo nervado	42 Nm
160	M10x50	Tornillo nervado	85 Nm
200	M10x50	Tornillo nervado	85 Nm
280	M12x60	Tornillo hexagonal	130 Nm
350	M20x75	Tornillo hexagonal	300 Nm
420	M20x75	Tornillo hexagonal	300 Nm

Placa de tope

Arandela de plástico	Tuerca autoblocante

Insertar la placa de tope sobre el perno roscado.

A partir del tamaño 160: Colocar arandelas de plástico (4x).

Apretar las tuercas autoblocantes M10 (4x). 6 Nm.

Las tuercas autoblocantes solo pueden reutilizarse 3 veces. Luego deberán ser sustituidas por nuevas tuercas autoblocantes.

Montar el accionamiento de traslación de la grúa

Determinar el peso del mecanismo de traslación. Véase manual de producto ABUS del mecanismo de traslación.

Asegurar el mecanismo de traslación de forma que el peso se soporte sin peligro y el árbol secundario no se vea cargado (por ejemplo, colgándolo de una eslinga de carga).

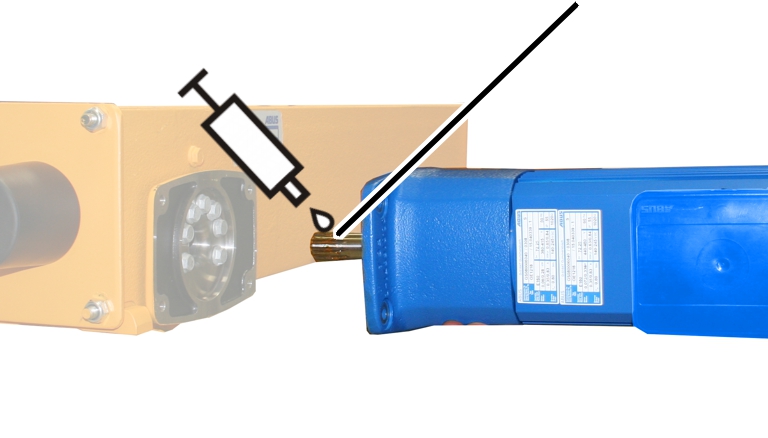

	Árbol secundario

Engrasar el acoplamiento dentado en el eje de salida.

Lubricante: pasta para altas temperaturas Fuchs Lubritech PBC 1574.

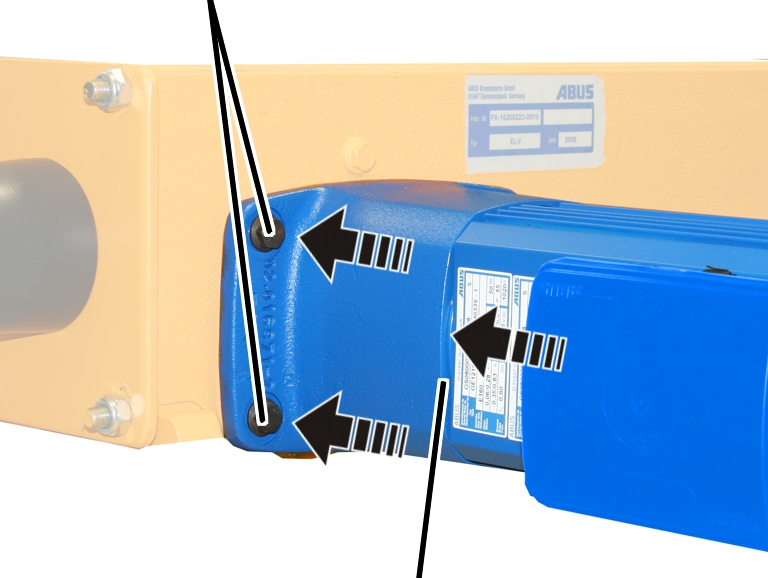

Tornillos nervados

Mecanismo de traslación AZP

Insertar el mecanismo de traslación en la roldana.

Atornille el mecanismo de traslación con tornillos nervados (4x).

Tamaño	Modelo	Par de apriete
130	M8x25	35 Nm
160	M10x30	75 Nm
200	M12x30	115 Nm
280	M16x40	300 Nm

Conexión del mecanismo de traslación

Solo con mando de contactores

Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación

Cable de conexión del mecanismo de traslación	Freno del rectificador

Insertar el cable de conexión para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

Insertar el rectificador para el freno en la regleta de machos del mecanismo de traslación.

Coloque las conexiones enchufadas y la línea de conexión en la carcasa del conector.

Solo con convertidor de frecuencia

Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación

Regleta de hembrillas para el mecanismo de traslación	Regleta de hembrillas para el freno
