Situación de partida:
|
|
La grúa se encuentra tumbada en el suelo de la nave. A continuación se eleva la grúa por el lado en el que están montadas las patas del pórtico. Con ello se desplazarán las patas por la viga principal y podrán ser atornilladas.
|
|
¡Peligro por caía de las patas del pórtico! Por un suelo irregular puede darse el caso de que
los tornillos de la articulación de montaje se rompan y las patas del
pórtico caigan. Esto podría causar graves lesiones o incluso la
muerte. |
|
|
Colgar el travesaño interior de
una grúa.

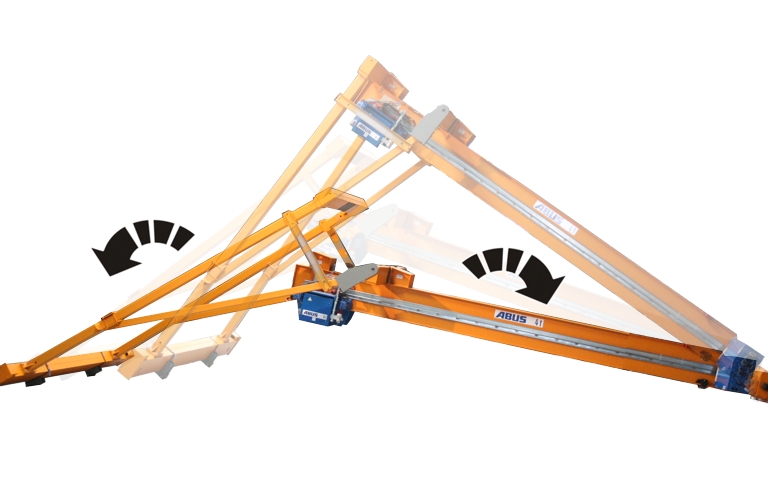

Elevar cuidadosamente la grúa
semipórtico.
● Las patas del pórtico giran en la articulación de montaje (en el travesaño interior).
● El travesaño exterior gira por delante de la consola de fijación.
● Las riostras inclinadas giran por debajo del travesaño interior.
● El testero inferior se desplaza sobre las ruedas de montaje en dirección a la viga principal.
|
Travesaño exterior |
Consola de fijación externa |
|
| |
|
Testero inferior |
Testero superior |
Levantar la grúa hasta que el
travesaño exterior esté completamente girado junto a la consola de fijación.
Las ruedas de montaje en el testero inferior y el testero superior aún deben apoyarse en el suelo y no hay que levantarlos.
