Desplazar la grúa hacia delante
y hacia atrás.
Una vez conectada la grúa (provisionalmente) a la corriente:
Desplazar la grúa hacia delante
y hacia atrás.
Comprobar si y en qué dirección
se sale el testero inferior de la vía.
|

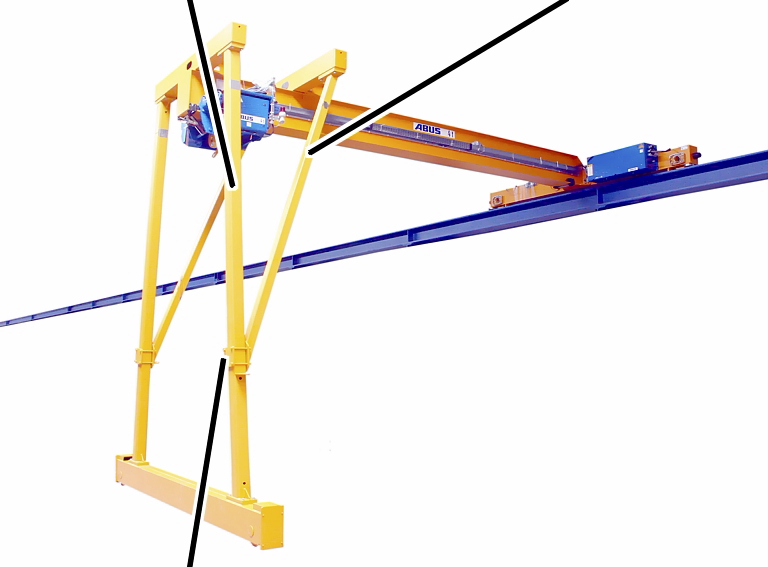

Soporte vertical |
Riostra inclinada |
|
| |
|
Atornillado |
|
─ La unión atornillada entre soporte vertical y riostra inclinada ha sido orientada y atornillada por ABUS. No debe modificarse.
─ Debido a la contraflecha de la viga principal (la viga principal está ligeramente combada hacia arriba cuando no lleva carga) las patas del pórtico se inclinan ligeramente hacia dentro sin carga (inclinación positiva). Cuando la grúa levanta una carga, la contraflecha desaparece y las patas del pórtico están verticales. El testero inferior se desplaza así ligeramente hacia dentro y hacia fuera.
Este apartado se aplica solo si para la orientación del testero inferior deben utilizarse las chapas distanciadoras (4x) suministradas.
Aumentar el ancho de vía:
Insertar una chapa distanciadora
entre riostra inclinada y soporte transversal interior.
Reducir el ancho de vía:
Insertar una chapa distanciadora
entre soporte vertical y soporte transversal exterior.
|
|

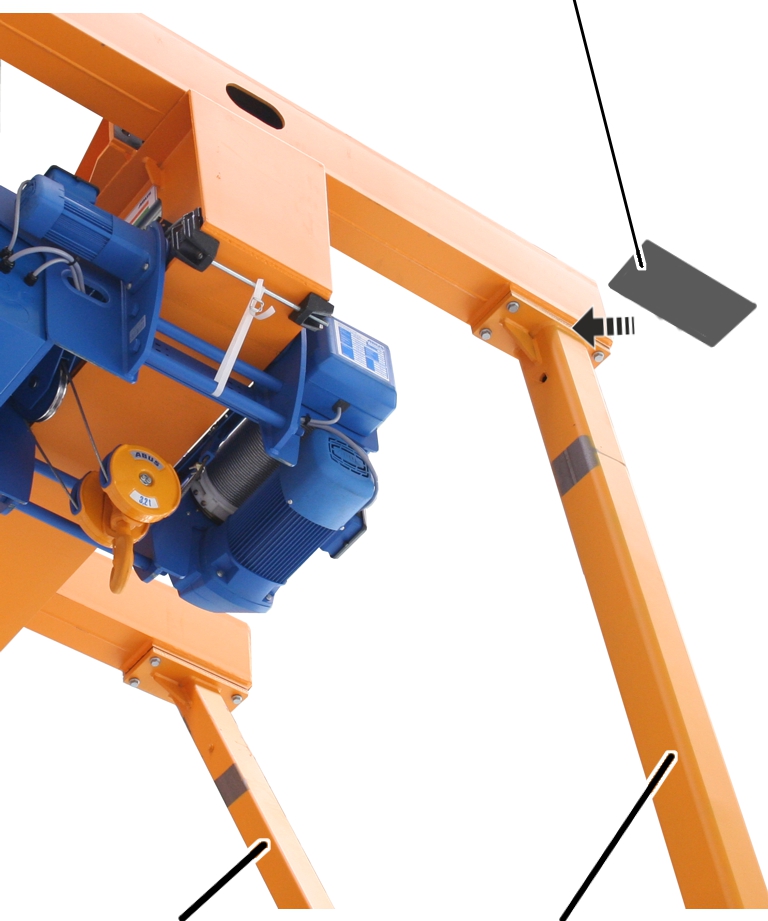

Chapa distanciadora |
|
| |
|
Riostra inclinada |
Soporte vertical |
Aflojar los tornillos nervados
M16x40 (4x).
Insertar una chapa distanciadora
entre travesaño y riostra inclinada o soporte vertical.
¡Solo podrá insertarse un máximo de 2 chapas distanciadoras por cada riostra inclinada o soporte vertical!
Apretar los tornillos nervados
M16x40 (4x).
|
|

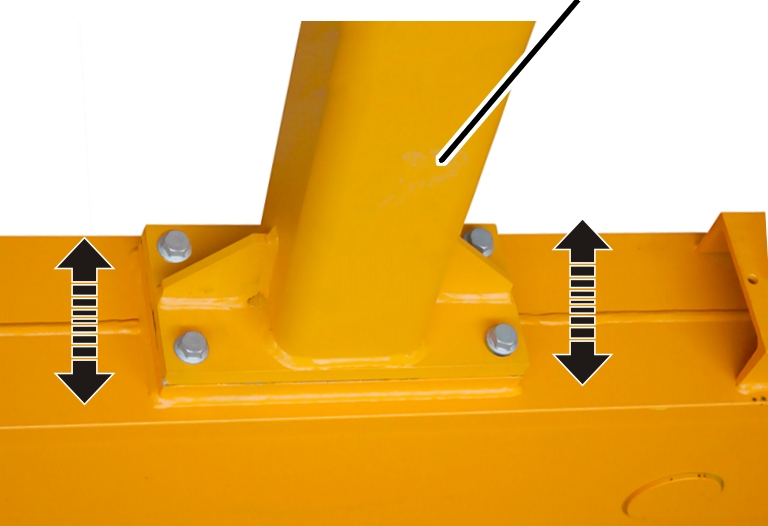

Soporte vertical |
|
| |
Aflojar un poco los tornillos
nervados del testero inferior.
Hasta ahora estaban apretados sólo de forma provisional.
Desplazar el testero dentro del
juego de los orificios del soporte vertical para equilibrar el desvío de la
vía.
Repetir el desplazamiento de
prueba.
|

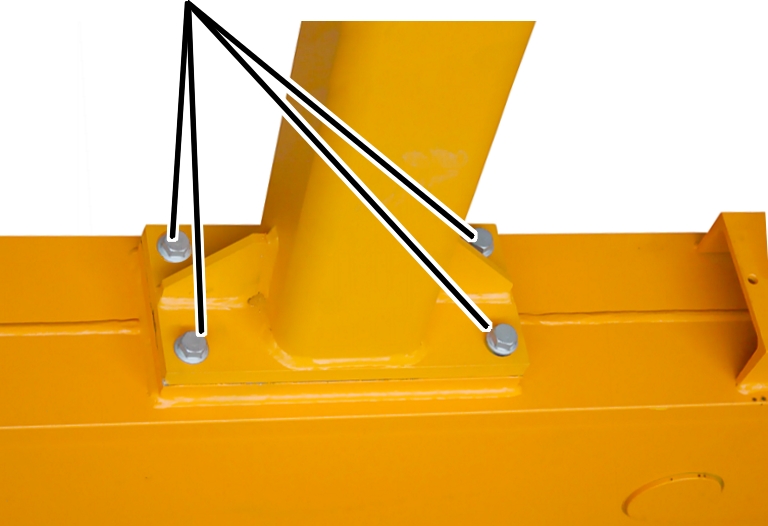

Tornillos nervados |
|
|
| |
Apretar los tornillos nervados
M16x40 (4x por lado). 300 Nm.
─ Apretar los tornillos nervados sólo con una llave dinamométrica adecuada.
─ No utilizar nunca un atornillador de percusión.
─ Los tornillos nervados no se apretarán con el procedimiento de ángulo de giro.
