Cambio de fusibles



Cambiar el fusible principal F1

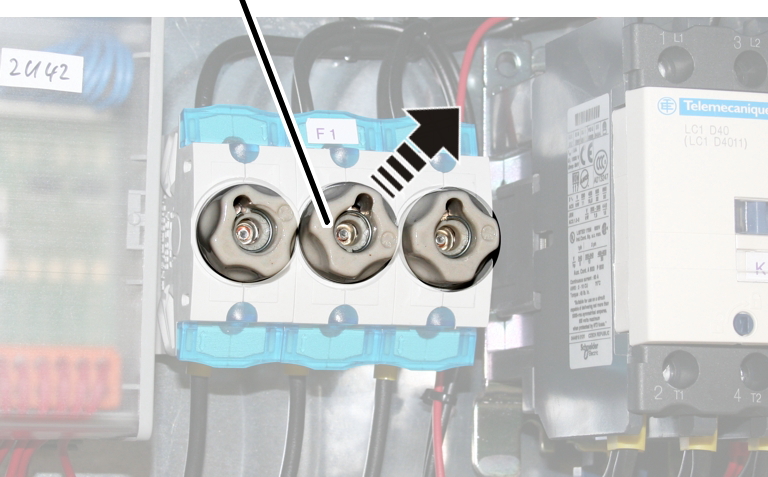

Si el fusible está insertado en un seccionador de potencia:



Cartucho fusible



Seccionador de potencia

*   Abrir el seccionador de potencia.

*   Cambiar el cartucho fusible.

*   Volver a cerrar el seccionador de potencia.

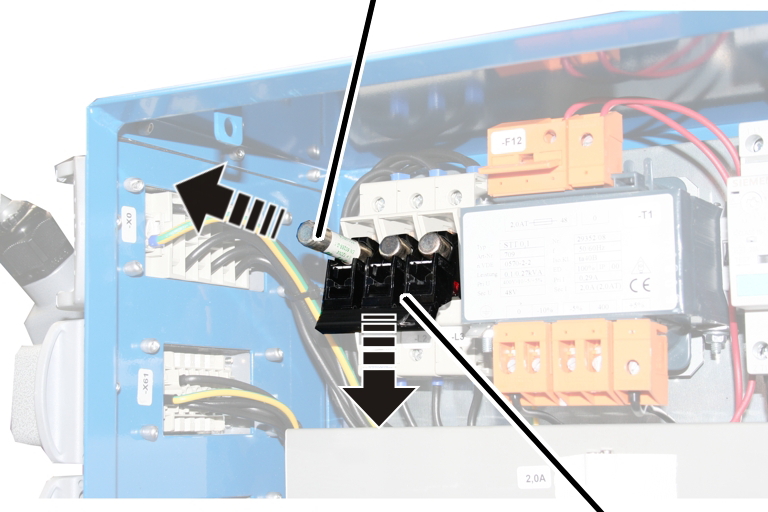

Si los fusibles están enroscados individualmente:

Tapa portafusible



*   Extraer la tapa portafusible.

*   Cambiar el cartucho fusible.

*   Enroscar la tapa portafusible.

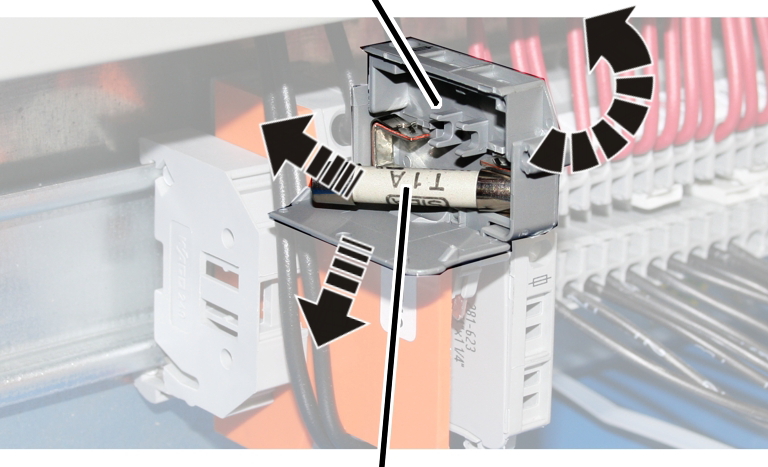

Cambiar el fusible del circuito de corriente de mando entrada F10 y F11



Portafusibles



Cartucho fusible

*   Levantar el portafusibles.

*   Abrir el portafusibles.

*   Cambiar el cartucho fusible.

*   Cerrar el portafusibles.

*   Recolocar el portafusibles.

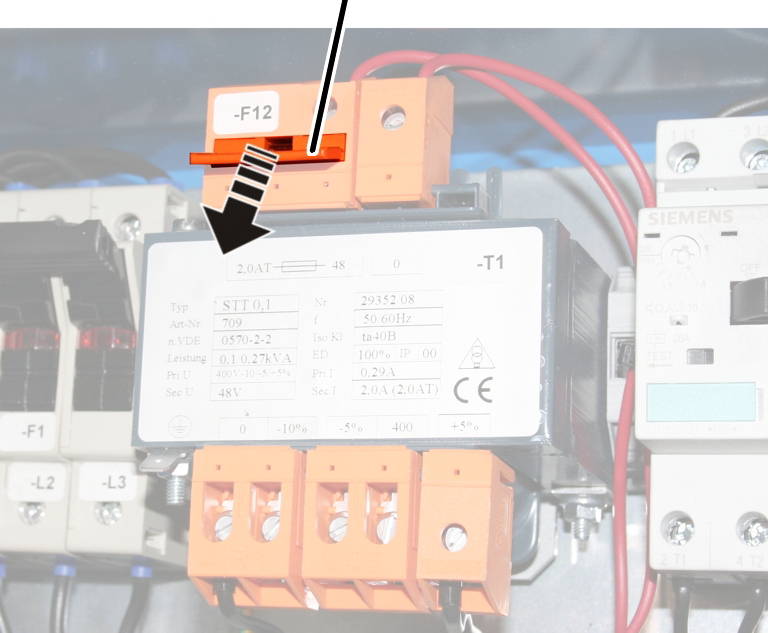

Cambiar el fusible del circuito de corriente de mando salida F12

Portafusibles



*   Sacar el portafusible de su soporte en el transformador.

*   Cambiar el cartucho fusible.

*   Volver a insertar el portafusibles.
