En las patas del pórtico inclinadas y aún no atornilladas:

   Observar las disposiciones sobre seguridad laboral

   Acercarse al travesaño exterior con una plataforma elevadora adecuada (por ejemplo, plataforma con brazo).

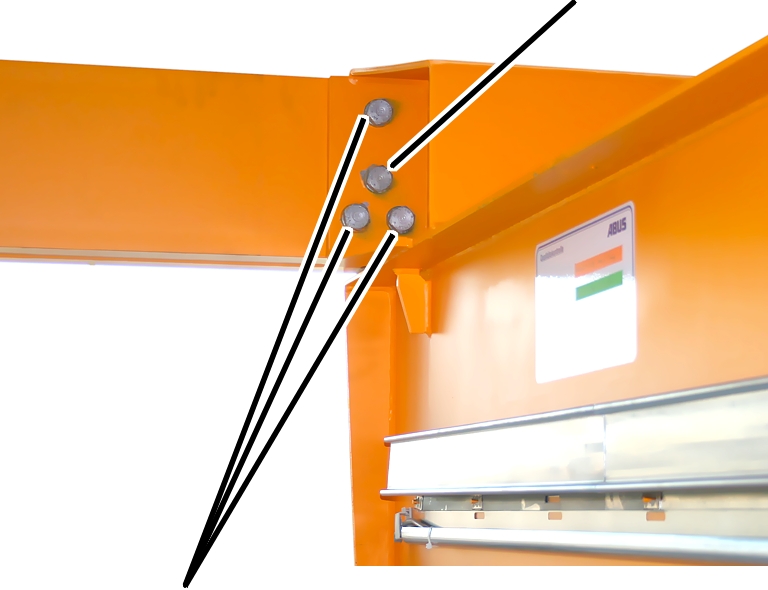

   Colocar la placa de fijación en el travesaño y sujetar alineando los orificios de atornillado.

   Insertar las arandelas en los tornillos con la fase (biselado) orientada a la cabeza del tornillo.

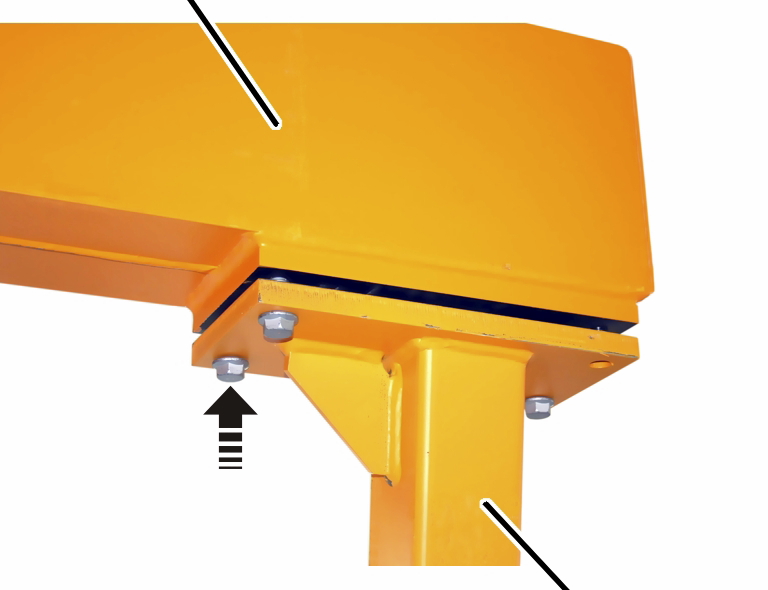

   Insertar los tornillos de alta resistencia desde fuera en los orificios y atornillar sin llegar a apretarlos.

─     Apretar los tornillos de alta resistencia sólo con la llave dinamométrica adecuada.

─     No utilizar nunca un atornillador de percusión.

─     Los tornillos de alta resistencia no deben apretarse con el procedimiento de ángulo de giro.

   Apretar los tornillos centrales de alta resistencia a ambos lados (izquierda y derecha del travesaño exterior). 300 Nm con llave dinamométrica.

   Luego apretar los demás tornillos alternativamente a izquierda y derecha. 300 Nm con llave dinamométrica.

   Finalmente se apretarán todos los tornillos en la misma secuencia hasta el final. 450 Nm con llave dinamométrica.

Consejo

Marcar con un rotulador permanente en los tornillos de alta resistencia una línea desde la cabeza del tornillo, por encima de la arandela hasta la chapa. Esto sirve de prueba de que todos los tornillos de alta resistencia se han apretado con el par de apriete.

Cuando los orificios del travesaño interior no coinciden exactamente con los de la riostra inclinada:

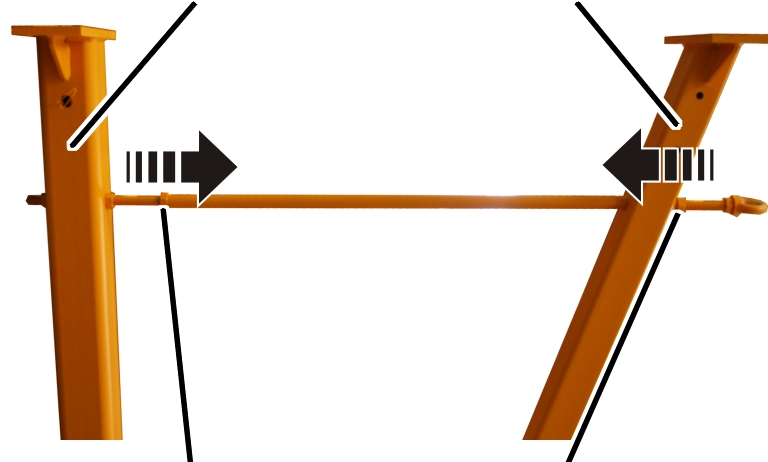

La riostra inclinada se puede orientar con riostra transversal de montaje ajustable. Hay una tuerca hexagonal prevista para cada dirección.

   Aflojar un par de vueltas la tuerca del lado opuesto (la que no se utiliza para ajustar la dirección correspondiente).

   Girar entonces la tuerca correspondiente en dirección de la riostra inclinada.

●   Ya que el soporte vertical está firmemente atornillado, al girar la tuerca se mueve la riostra inclinada.

   Girar la tuerca hasta que coincidan los agujeros de la plantilla de perforación.

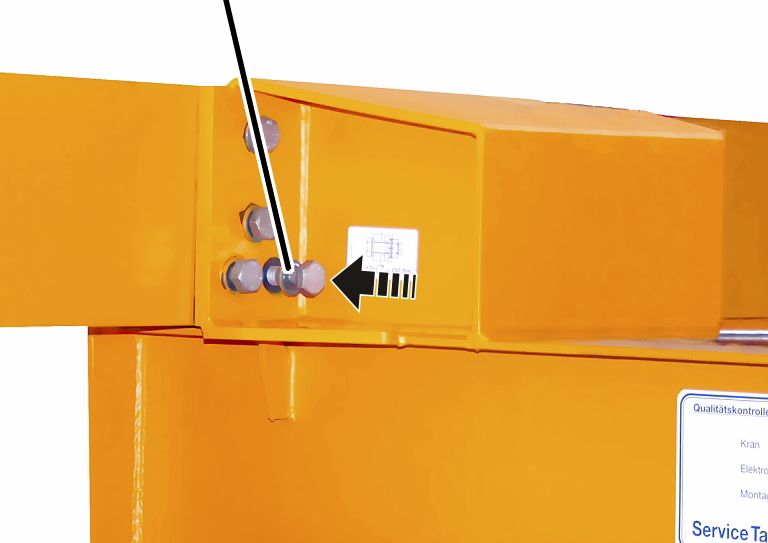

   Atornillar la riostra inclinada a ambos lados con tornillos nervados M16x40 (4x) al travesaño interior. 300 Nm.

Solo con carro de 350 mm:
Atornillar la riostra inclinada a ambos lados con tornillos nervados M16x40 (6x) al travesaño interior. 300 Nm.

─     Apretar los tornillos nervados sólo con una llave dinamométrica adecuada.

─     No utilizar nunca un atornillador de percusión.

─     Los tornillos nervados no se apretarán con el procedimiento de ángulo de giro.
