Taco de madera
Testero superior
Para un montaje sencillo y sin peligro de la grúa semipórtico hay que asegurar ahora el testero superior y el carro.
|
| |
|
Taco de madera |
Testero superior |

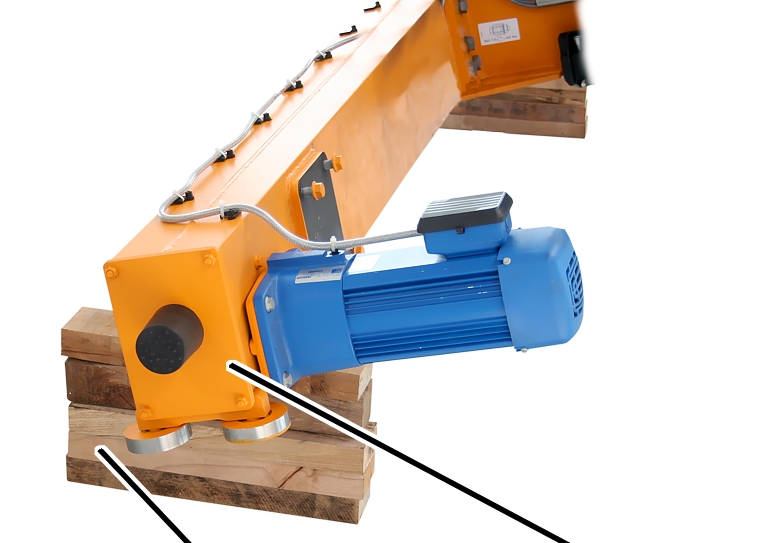

Colocar tacos de madera gruesos
debajo del testero superior.
Si no, el testero puede volcar al elevar la grúa sobre las ruedas guía. Los cojinetes de las ruedas guía se dañarían.
|
|
¡Peligro de deslizamiento del carro! Si no se asegura el carro se deslizará hacia abajo bada más elevar la viga principal por un lado. Esto puede causar serias lesiones. ¡Asegure el carro! |
|
|
¡Peligro por seguro de transporte del carro! El seguro de transporte (cinta verde delgada) del carro en la viga principal (colocado en fábrica) no es lo suficientemente estable para asegurar el carro. ¡Utilice una cincha o un tope de apriete! |
|
|
Extremo de la viga principal |
|
| |
|
Carro |
Tope de apriete |

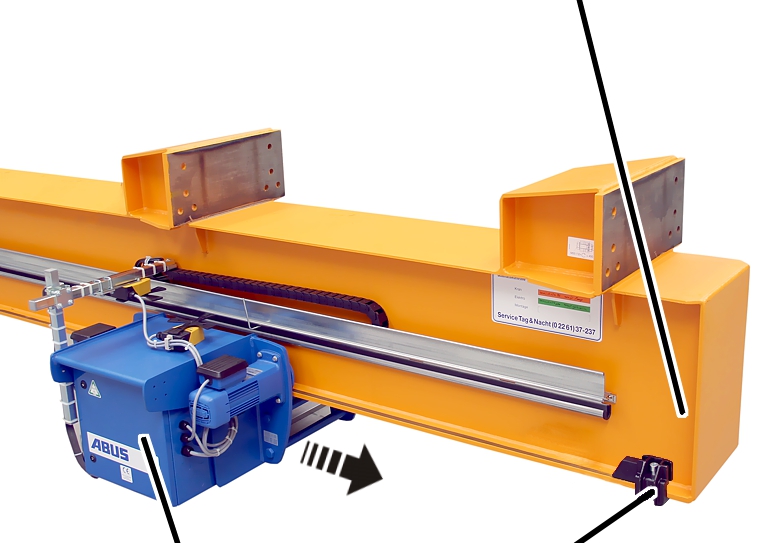

Empujar el carro hasta el
extremo de la viga principal.
Atornillar un tope de apriete
adicional dentro, delante de las roldanas del carro, o
Asegurar el carro con una cincha
al tope de apriete exterior.
¡El seguro de transporte de fábrica no es suficiente para asegurar el carro!
● El carro está ahora fijado y no puede desplazarse hacia abajo en cuanto se levante la viga principal por un lado.
