Lebensgefahr!
Der Kran und die Last können abstürzen, wenn die Fahrwerksträger nicht richtig an den Hauptträger angeschraubt werden. Schrauben sorgfältig vorbereiten und anschrauben!
Der obere Fahrwerksträger, der innere Querträger und der äußere Querträger werden mit HV-Schrauben angeschraubt.
|
|
Lebensgefahr! Der Kran und die Last können abstürzen, wenn die Fahrwerksträger nicht richtig an den Hauptträger angeschraubt werden. Schrauben sorgfältig vorbereiten und anschrauben! |
|

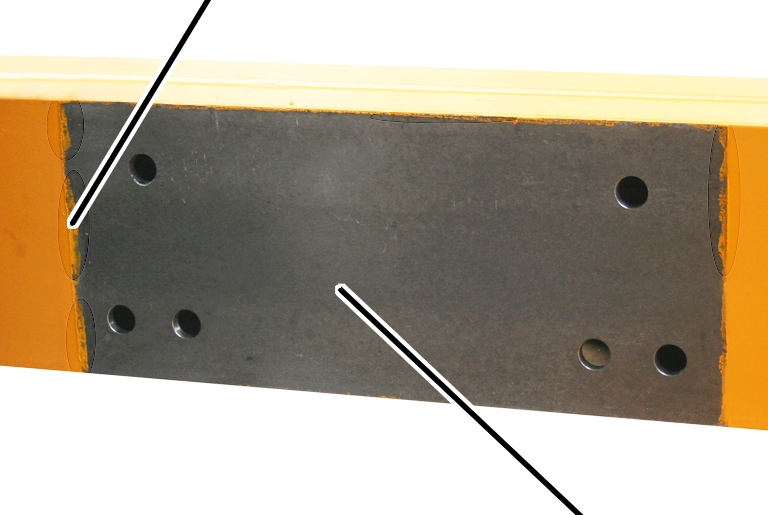

Farbreste |
| |
|
| ||
|
|
Stoßfläche | |
Die Stoßflächen auf der
gesamten Fläche gründlich reinigen. Es darf kein Rost, Schmutz, Farbe oder
ähnliches darauf sein.
HV-Schrauben prüfen: Die HV-Schrauben müssen diesen
Anforderungen entsprechen:
|
|
Werkstoff |
Größe |
Schmierung |
|
HV-Schraube (Sechskant) |
10.9 |
M20 |
|
|
Unterleg-Scheibe |
C 45 |
HV 21 |
MoS2 |
|
HV-Mutter (Sechskant) |
10 |
M20 |
MoS2 |
─ Die HV-Schrauben und die Befestigungsplatte mit den HV-Muttern dürfen maximal 2-mal mit Anzieh-Drehmoment angezogen werden. Wurden Sie mehr als 2-mal mit Anzieh-Drehmoment angezogen, müssen die HV-Schrauben und die Befestigungsplatten mit den HV-Muttern verschrottet werden.
Sollte es während der Montage nötig sein, die HV-Schrauben zu lösen, können dieselben HV-Schrauben maximal 1-mal wiederverwendet werden, da die Schmierung sonst nicht mehr ausreichend ist!
─ Die HV-Muttern und Unterlegscheiben müssen verzinkt und MoS2-geschmiert sein.
─ HV-Schrauben, die längere Zeit an einem Kran montiert waren, dürfen nicht wiederverwendet werden.
