Einzelteile am oberen Fahrwerksträger montieren

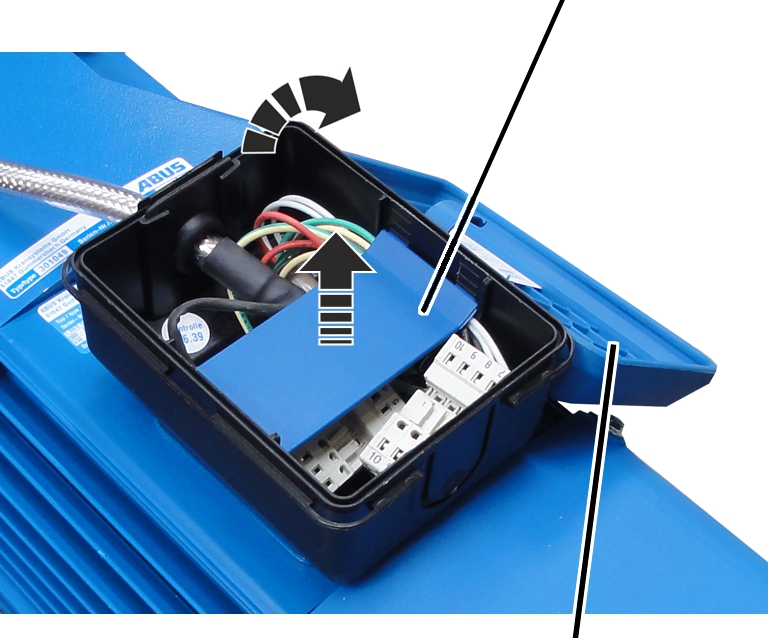

Steckergehäuse öffnen



Zwischenplatte



Gehäusedeckel

*    Gehäusedeckel öffnen.

*    Zwischenplatte herausnehmen.

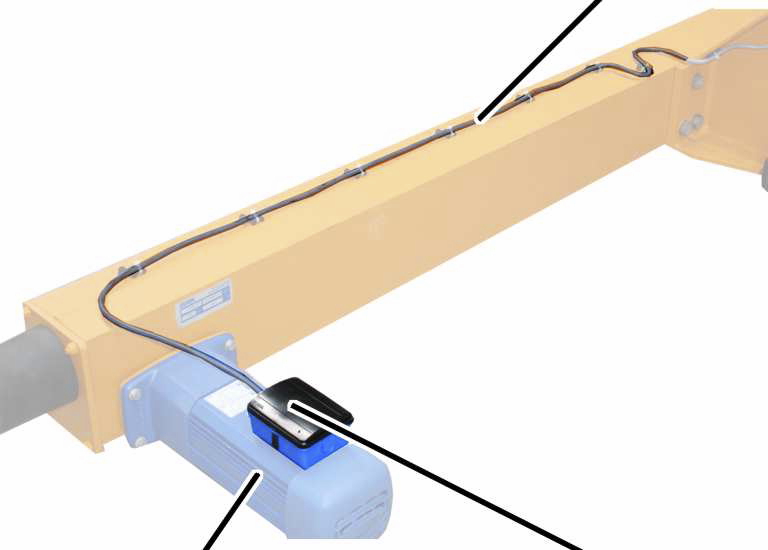

Anschlussleitung verlegen



Anschlussleitung

Kranfahrantrieb

Steckergehäuse

*    Anschlussleitung zum Fahrantrieb verlegen.

*    Anschlussleitung in Steckergehäuse legen.





Fahrantrieb anschließen



Nur bei Schützsteuerung



Stiftleiste am Fahrantrieb

Stiftleiste am Fahrantrieb

Anschlussleitung Fahrantrieb

Gleichrichter Bremse

*    Anschlussleitung für den Fahrantrieb in die Stiftleiste am Fahrantrieb stecken.

*    Gleichrichter für die Bremse in die Stiftleiste am Fahrantrieb stecken.

*    Steckverbindungen und Anschlussleitung in Steckergehäuse legen.







Nur bei Frequenzumrichter



Stiftleiste am Fahrantrieb

Stiftleiste am Fahrantrieb

Buchsenleiste für Fahrantrieb

Buchsenleiste für Bremse

*    Buchsenleiste für den Fahrantrieb an der Stiftleiste am Fahrantrieb einstecken.

*    Buchsenleiste für die Bremse an der Stiftleiste am Fahrantrieb einstecken.





Steckverbindung

Kabeldurchführung

Schirmklammer

Anschlussleitung

*    Das vordere Ende der Anschlussleitung (Ummantelung um die Abschirmung ist dort entfernt) in die Schirmklammer drücken.

*    Anschlussleitung mit Kabelbinder an der Schirmklammer befestigen.

*    Steckverbindungen und Anschlussleitung in Steckergehäuse legen.







Steckergehäuse schließen



Zwischenplatte

*    Zwischenplatte eindrücken.

*    Gehäusedeckel schließen.

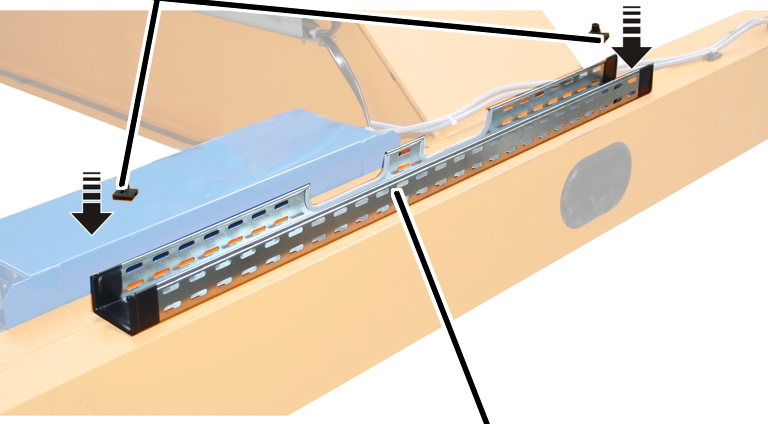

Kranschützkasten anschließen

Kabelhalter





Installationskanal

*    Installationskanal am Kranschützkasten auf die Bolzen am Fahrwerksträger stecken.

*    Installationskanal mit Kabelhaltern befestigen.

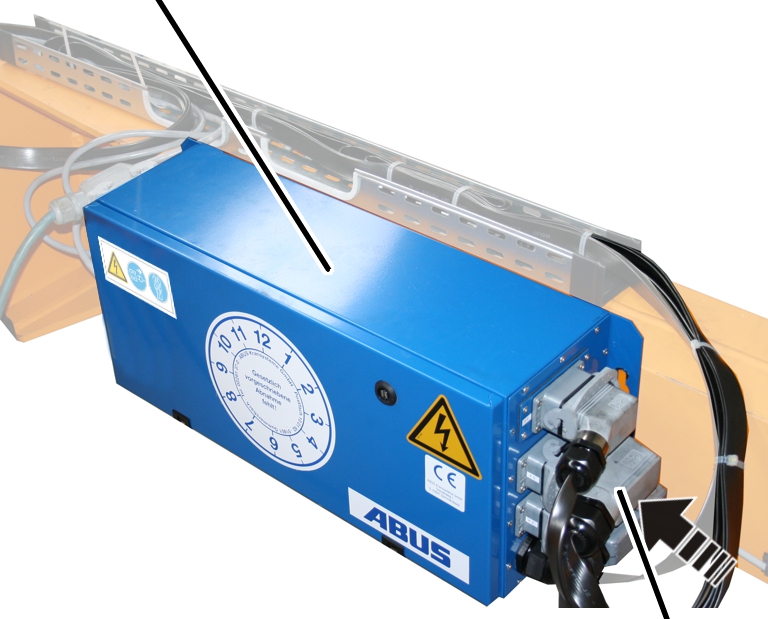

Kranschützkasten





Stecker und Kupplungen

*    Stecker und Kupplungen in die Steckdosen am Kranschützkasten einstecken.

*    Anschlussleitungen in Kabelkanal legen.

*    Anschlussleitungen mit Kabelbindern sichern.

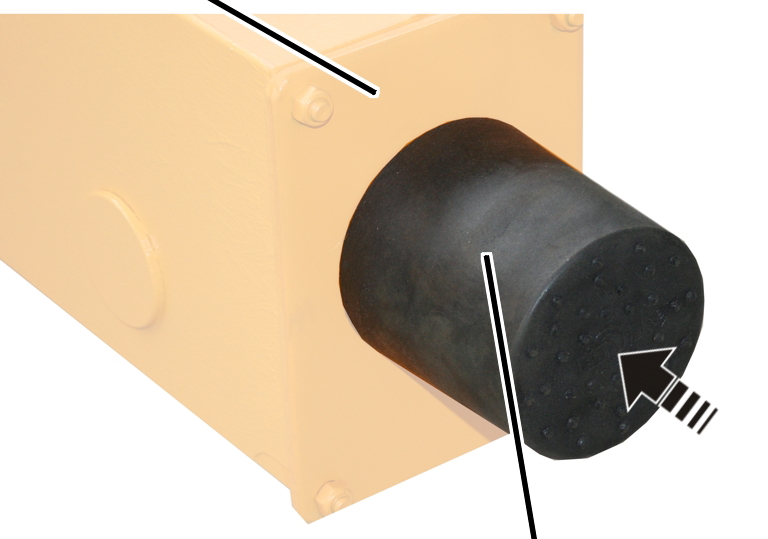

Sicherheitspuffer montieren



Falls Sicherheitspuffer nicht montiert sind:

Pufferplatte





Sicherheitspuffer

*    Sicherheitspuffer in die Pufferplatten einschrauben. Ca. 30 Nm.

Der Sicherheitspuffer muss Kontakt zur Pufferplatte haben und es darf kein Spalt dazwischen sein, da sonst der Stoß über die Schraube abgefangen wird und nicht über den Sicherheitspuffer selbst.

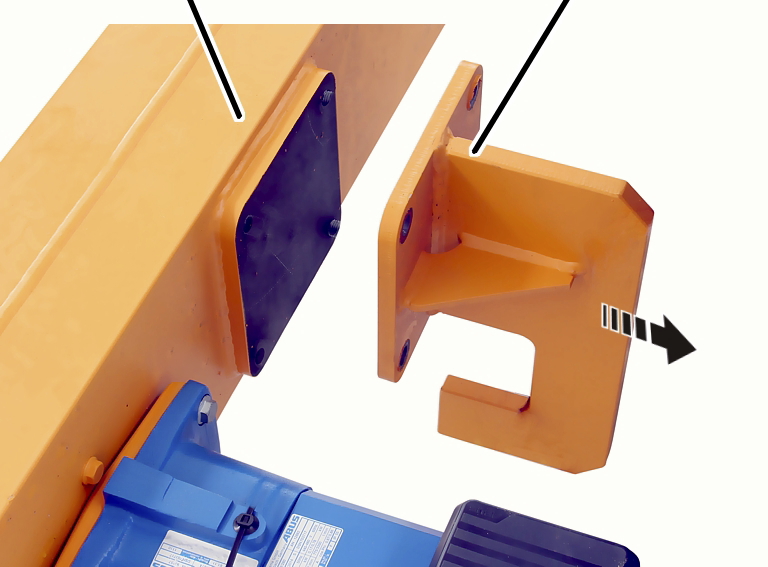

Abhubsicherung demontieren

Die Abhubsicherung muss zunächst demontiert werden, damit der Kran später problemlos auf die Kranbahn gehoben werden kann.



Oberer Fahrwerksträger

Abhubsicherung

*    Abhubsicherung vom oberen Fahrwerksträger demontieren.
