Angetriebenes Laufrad montieren

Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.



Die Bilder zeigen die Montage eines Laufrades der Baugröße 130. Die Montage von größeren Laufrädern unterscheidet sich nicht wesentlich davon.



Laufrad einbauen

Lagerbolzen

Lagerflansch

Laufrad

*    Laufrad in den Fahrwerksträger halten. Welche Seite nach innen und welche nach außen zeigt, ist egal.

*    Lagerbolzen und Lagerflansch einschieben. Falls nötig, mit Hammer leicht gegen Lagerbolzen und Lagerflansch schlagen.







Rippschrauben

*    Rippschrauben stufenweise festschrauben.

Ø Laufrad

Festigkeits­klasse

Anzahl

Schraube

Anzieh-Drehmoment

130

10.9

5x

M8x25

42 Nm

160

10.9

5x

M8x25

42 Nm

200

10.9

5x

M10x30

85 Nm

280

10.9

5x

M12x40

130 Nm

350

10.9

8x

M12x40

130 Nm

420

10.9

8x

M16x40

330 Nm





Lagerflansch festschrauben

Rippschrauben

*    Rippschrauben stufenweise festschrauben.

Ø Laufrad

Festigkeits­klasse

Anzahl

Typ

Anzieh-Drehmoment

130

10.9

7x

M8x25

42 Nm

160

10.9

7x

M8x25

42 Nm

200

10.9

7x

M10x30

85 Nm

280

10.9

7x

M12x40

130 Nm

350

10.9

10x

M12x40

130 Nm

420 mit Kranfahr­antrieb 420

10.9

10x

M16x40

330 Nm

420 mit Kranfahr­antrieb 420V

10.9

10x

M16x70

330 Nm





Fahrwerksträger zusammenbauen

Schrauben

Spannelement

Halter

Führungsrollen

*    Führungsrollen einschieben.

*    Schrauben (2x) festschrauben.

Ø Laufrad

Typ

Art

Anzieh-Drehmoment

130

M8x45

Rippschraube

42 Nm

160

M10x50

Rippschraube

85 Nm

200

M10x50

Rippschraube

85 Nm

280

M12x60

Sechskantschraube

130 Nm

350

M20x75

Sechskantschraube

300 Nm

420

M20x75

Sechskantschraube

300 Nm





Pufferplatte



Kunststoffscheibe

Selbstsichernde Mutter

*    Pufferplatte auf Gewindebolzen schieben.

*    Ab Baugröße 160: Kunststoffscheiben (4x) aufstecken.

*    Selbstsichernde Muttern M10 (4x) festschrauben. 6 Nm.

Die selbstsichernden Muttern dürfen maximal 3x wiederverwendet werden. Danach müssen neue selbstsichernde Muttern verwendet werden.





Kranfahrantrieb montieren

*    Gewicht des Fahrantriebs feststellen. Siehe Produkthandbuch ABUS-Fahrantrieb.

*    Fahrantrieb so sichern, dass das Gewicht gefahrlos gehalten wird und die Abtriebswelle nicht belastet wird (z. B. in Rundschlinge hängen).







Abtriebswelle

*    Verzahnung auf der Abtriebswelle schmieren.

Schmierstoff Fuchs Lubritech Hochtemperaturpaste PBC 1574.





Rippschrauben

Fahrantrieb AZP

*    Fahrantrieb in Laufrad schieben.

*    Fahrantrieb mit Rippschrauben (4x) festschrauben.

Baugröße

Typ

Anzieh-Drehmoment

130

M8x25

35 Nm

160

M10x30

75 Nm

200

M12x30

115 Nm

280

M16x40

300 Nm





Fahrantrieb anschließen



Nur bei Schützsteuerung



Stiftleiste am Fahrantrieb

Stiftleiste am Fahrantrieb

Anschlussleitung Fahrantrieb

Gleichrichter Bremse

*    Anschlussleitung für den Fahrantrieb in die Stiftleiste am Fahrantrieb stecken.

*    Gleichrichter für die Bremse in die Stiftleiste am Fahrantrieb stecken.

*    Steckverbindungen und Anschlussleitung in Steckergehäuse legen.









Nur bei Frequenzumrichter

*

Stiftleiste am Fahrantrieb

Stiftleiste am Fahrantrieb

Buchsenleiste für Fahrantrieb

Buchsenleiste für Bremse

*    Buchsenleiste für den Fahrantrieb an der Stiftleiste am Fahrantrieb einstecken.

*    Buchsenleiste für die Bremse an der Stiftleiste am Fahrantrieb einstecken.





Steckverbindung

Kabeldurchführung

Schirmklammer

Anschlussleitung

*    Das vordere Ende der Anschlussleitung (Ummantelung um die Abschirmung ist dort entfernt) in die Schirmklammer drücken.

*    Anschlussleitung mit Kabelbinder an der Schirmklammer befestigen.

*    Steckverbindungen und Anschlussleitung in Steckergehäuse legen.

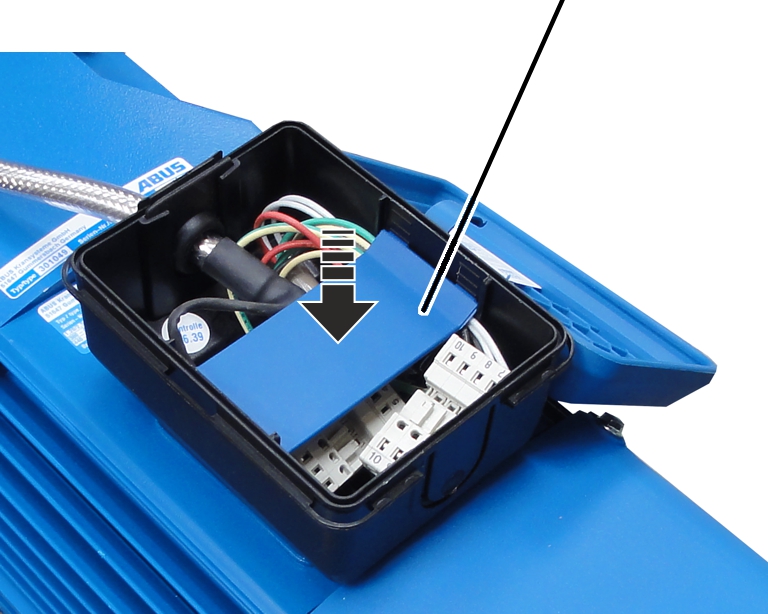

Steckergehäuse schließen



Zwischenplatte

*    Zwischenplatte eindrücken.

*    Gehäusedeckel schließen.





Kran prüfen

*    Kran wieder auf die Kranbahn setzen.

*    Kran in Betrieb nehmen.

*    Funktion des Laufrades prüfen.
