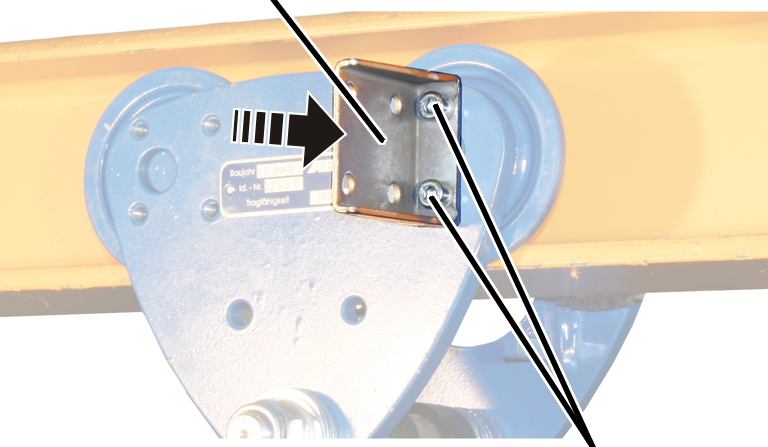

soporte HF/EF
Tornillos cilíndricos
|
soporte HF/EF |
|
|
| |
|
|
Tornillos cilíndricos |
Atornillar el soporte
HF/EF con fuerza manual a la placa lateral con tornillos cilíndricos M8x10 (2x).
|

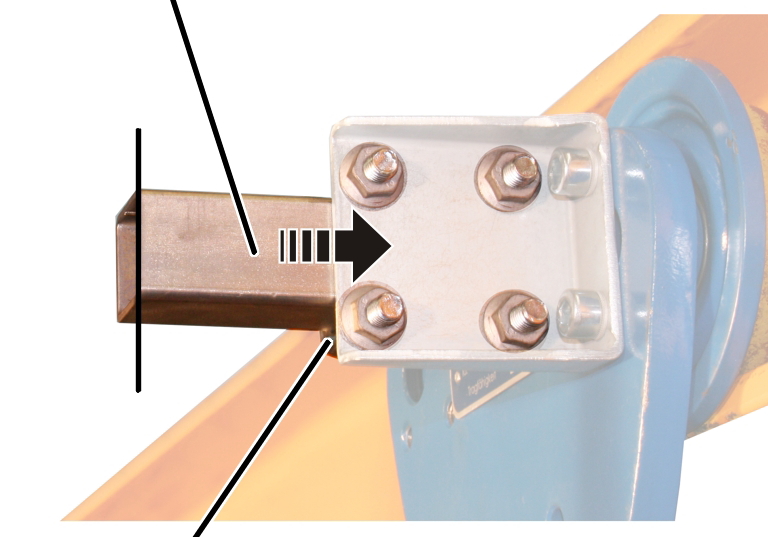

Tubo cuadrado horizontal |
|
|
|
Arco roscado |
Recorte, si hiciera falta,
el tubo cuadrado horizontal. No debe tocar el cable de la alimentación de
corriente.
Montar el tubo cuadrado
horizontal con arco roscado en el soporte HF/EF.
Según el tipo de alimentación de corriente y la altura de la viga I, puede ser necesario montar un tubo cuadrado vertical adicional.
|

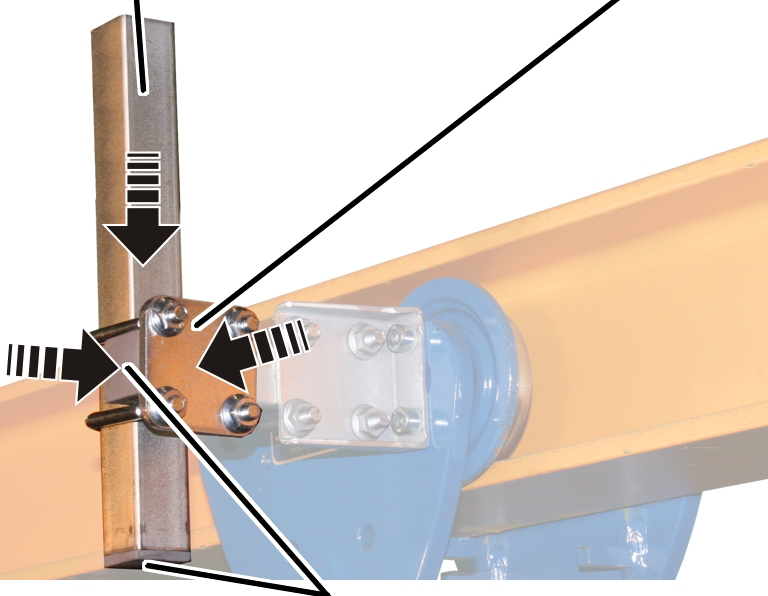

Tubo cuadrado vertical |
Abrazadera de tubo |
|
| |
|
Tapón laminado | |
Insertar una abrazadera de
tubo suelta sobre el tubo cuadrado horizontal.
Inserte el tubo cuadrado
vertical.
En caso necesario, recorte
el tubo cuadrado.
Apretar a mano los
tornillos hexagonales.
Insertar tapones laminados
en todos los tubos cuadrados abiertos.
Este paso de trabajo se aplica solo cuando deba montarse una línea de arrastre como alimentación principal de corriente.
La cadena de arrastre se monta en el tubo cuadrado horizontal o vertical.
|

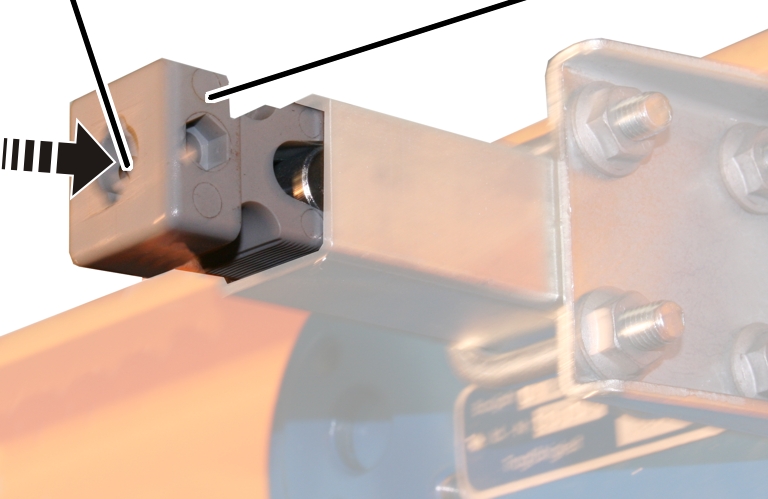

Tornillo alomado |
Taco |
|
| |
Insertar taco en el tubo
cuadrado
Apriete con fuerza manual
el tornillo alomado.
|

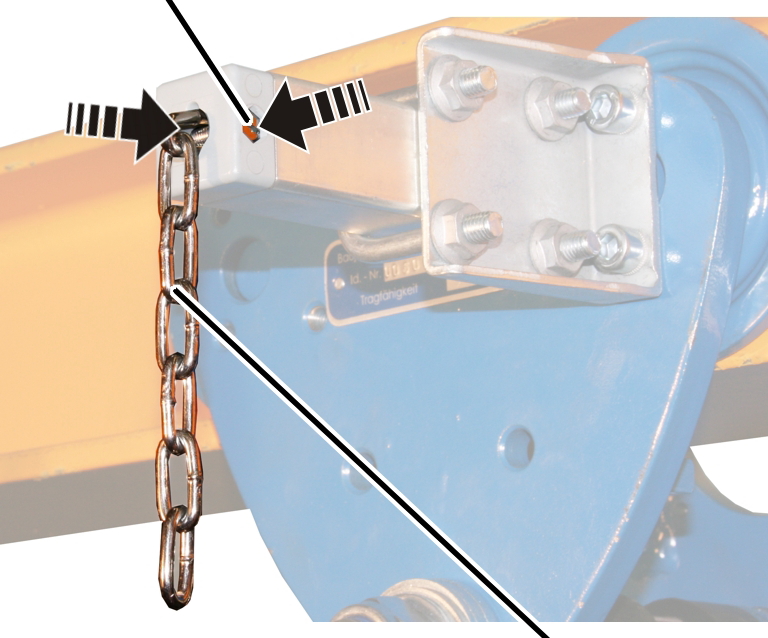

Tornillo cilíndrico |
|
|
| |
|
|
Cadena de arrastre |
Insertar la cadena de
arrastre en el taco.
Apretar la cadena de
arrastre con tornillo cilíndrico y tuerca hexagonal con fuerza manual.
|

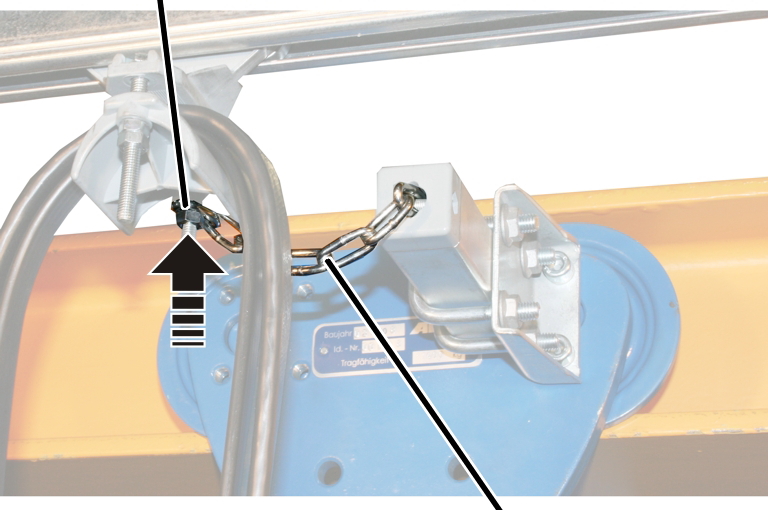

Contratuerca | |
|
| |
|
|
Cadena de arrastre |
Desenroscar la
contratuerca del primer carro de línea.
Insertar la cadena de
arrastre sobre el tornillo.
Apretar la
contratuerca.
