Las imágenes muestran el montaje de los caros HB6, HB11 y HB 22 en un raíl perfilado para HB de acero del tamaño HB150S. Los pasos de trabajo con raíles perfilados para HB de mayor o menor tamaño, así como con raíles de aluminio no se diferencia mucho. |
|

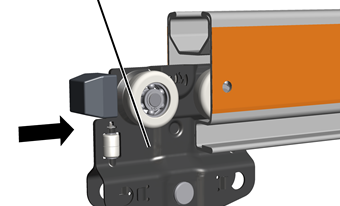

Carro |
|
|
| |
Insertar un carro HB5 /
HB6 en el raíl perfilado para HB.
Con carros HB10 / HB11:
insertar dos carros (eventualmente premontados con travesaño HB10/HB11) en el
raíl perfilado para HB.
Con carro HB22: insertar
cuatro carros (eventualmente premontados con travesaño HB22) en el raíl
perfilado para HB.
Ahora se monta un travesaño HB10/HB11 entre los carros.
|

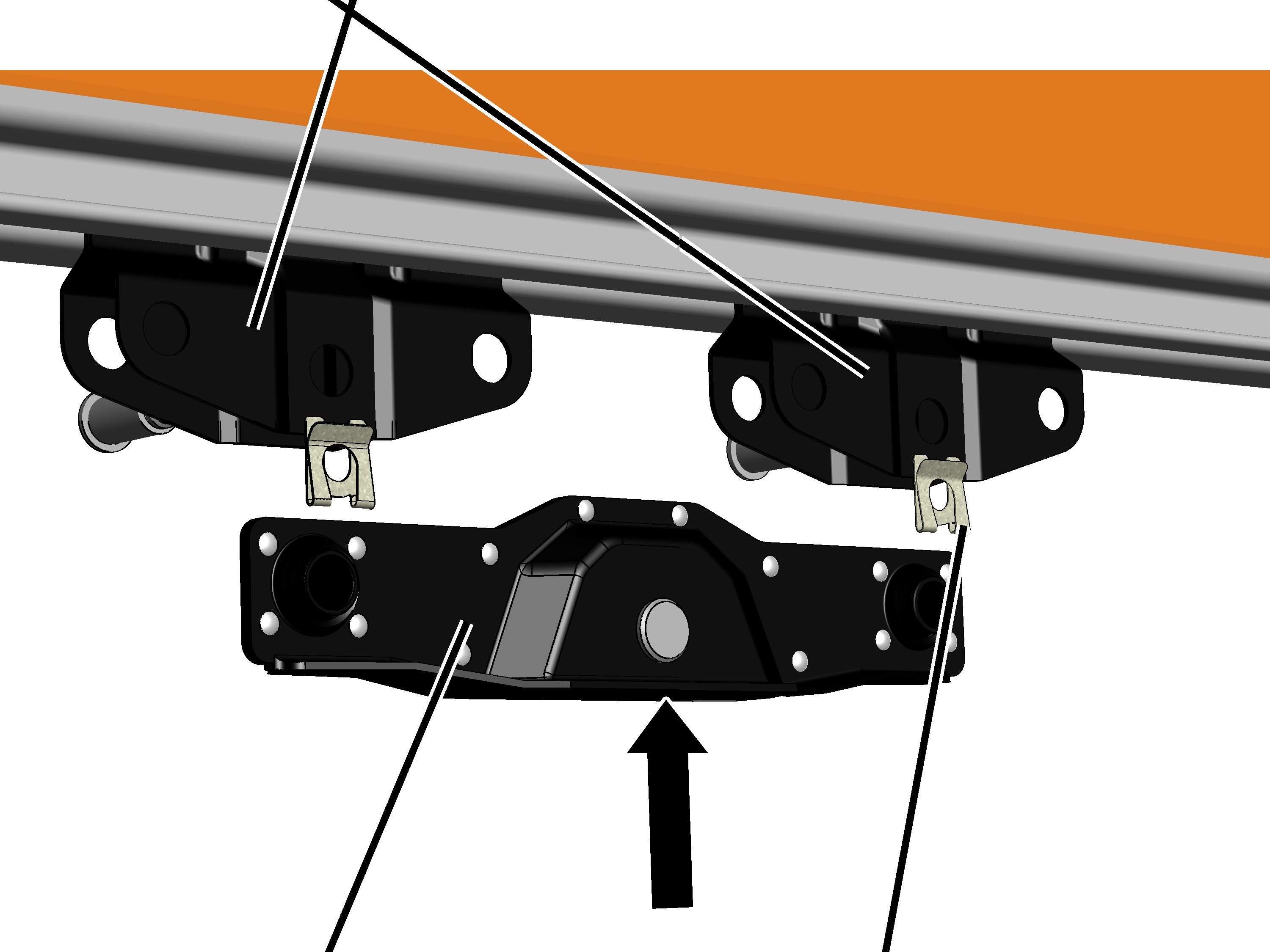

Carros |
|
|
| |
|
Travesaño HB10/HB11 |
Seguro SL |
Insertar el travesaño
HB10/HB11 por debajo entre los dos carros HB6.
Insertar pernos (2x) por
los carros HB6 y por el travesaño HB10/HB11.
Asegurar los pernos con
seguros SL (2x).
