Solo con caja de bornes
|

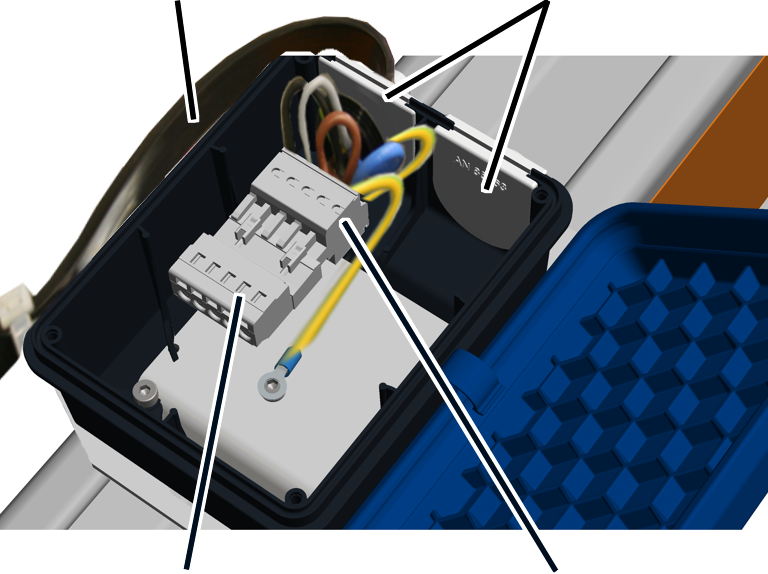

Alimentación principal de corriente |
Pasacables |
|
|
|
Regleta
de machos |
Regleta
de hembrillas |
Conectar la alimentación (de la alimentación principal de
corriente):
Con línea de arrastre como
alimentación principal de corriente: pasar el extremo de la línea de arrastre de
la alimentación principal de corriente por el paso de cables al interior de la
carcasa del conector.
Conectar la línea de
arrastre (bajo tensión) a la regleta de hembrillas. Véase esquema eléctrico.
Atornillar el cable de
tierra con el terminal a la chapa de zócalo.
Conectar el cable de
tierra de la chapa de zócalo a la regleta de hembrillas (de 2 filas).
Con una alimentación principal de corriente como carril
tomacorriente: en la viga de la grúa hay montado un al que se conecta la
alimentación principal de corriente. Véase el siguiente apartado.
Conectar la salida (hacia la
alimentación de corriente del carro):
Con alimentación de
corriente del carro por línea de arrastre: pasar el extremo de la línea de
arrastre de la alimentación de corriente del carro por el paso de cables al
interior de la carcasa del conector y conectar a la regleta de machos.
Con alimentación de
corriente del carro por carril tomacorriente VKL: pasar el cable de conexión de
la alimentación por el paso de cables al interior de la carcasa del conector y
conectar en la regleta de machos.
Con alimentación de corriente del carro por carril
tomacorriente KBH: el carril tomacorriente KBH se conecta directamente en la
alimentación del carril tomacorriente KBH a la alimentación principal de
corriente. No se requiere aquí la carcasa del conector.
Solo con interruptor de
desconexión de la red o la carcasa de fusibles
|
|
Las figuras muestran la conexión a una carcasa con
fusibles e interruptor de desconexión de la red. La conexión a una carcasa
con fusibles no se diferencia mucho de ésta. |
En la carcasa en la viga de la grúa:

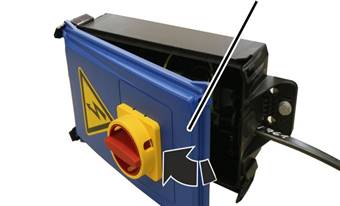

Abrir la
carcasa
|
|
Tapa |
|
|
Pasar el interruptor de
desconexión de la red a OFF
La tapa sólo puede abrirse con el interruptor de desconexión de
la red en OFF.
Presionar los clips de cierre de la carcasa por un
lado.

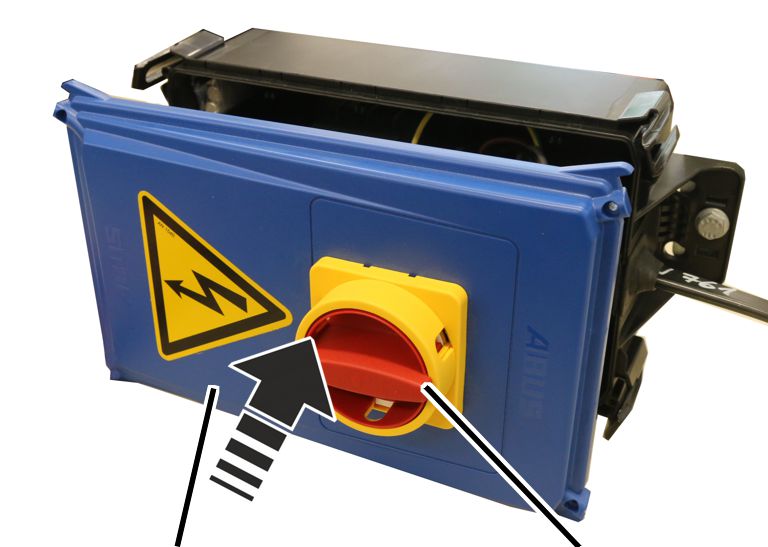

Volcar la tapa
lateralmente.
● La tapa se
suelta por sí sola de los clips del otro lado al abatirla.
|

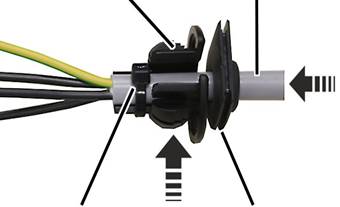

Pasacables
(como descarga de tracción) |
Cable de
conexión |
|
|
|
Brida de
cable |
Pasacables
(como junta estanca) |
Quitar el apantallado de
los cables de conexión unos 20 cm.
Pasar el cable de conexión
por el pasacables adecuado (junta).
En la carcasa hay pasacables adecuados para cables redondos
delgados y gruesos, así como para cables planos.
Insertar el cable de
conexión por el pasacables (descarga de tracción) y fijarlo con brida.
|
Cable de
conexión |
Pasacables (como descarga de tracción) |
|
|
|
Pasacables (como sello estanco) |
Carcasa |
Insertar el cable de
conexión con ambos pasacables en la carcasa.
─
Introducir la alimentación principal de corriente por el lado con el
portafusibles en la carcasa.
─ El cable
de alimentación del carro se introduce en la carcasa por el lado del interruptor
de desconexión de la red.
Insertar los labios de
goma del pasacables (junta) de forma que queden apoyados lisos por dentro y por
fuera de la carcasa.

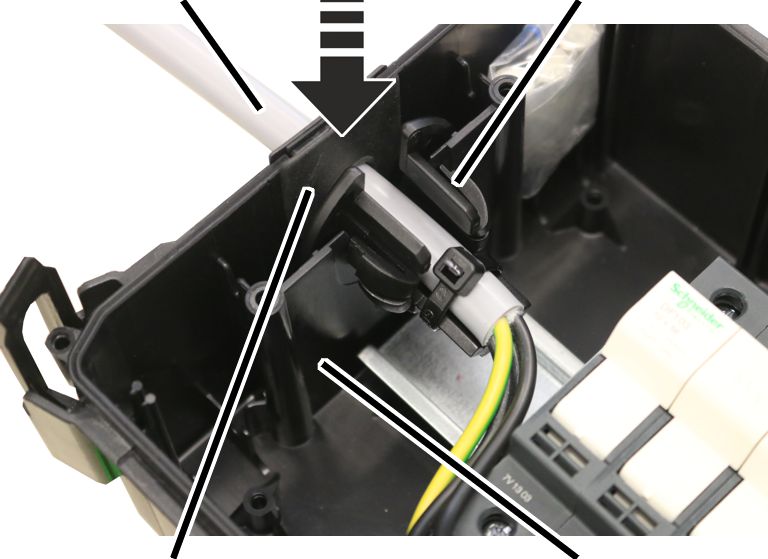

Insertar el pasacables
(descarga de tracción) en la carcasa como se muestra en la imagen.
|

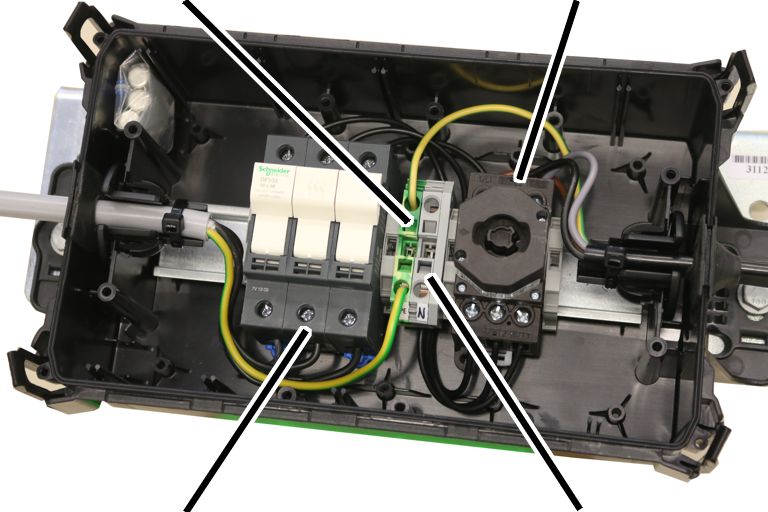

Borne para cable de tierra |
Interruptor de desconexión de la red |
|
|
|
Portafusibles |
Borne
para cable neutro |
Conectar el cable de
conexión de la alimentación principal de corriente al portafusibles.
Conectar el cable de
conexión a la alimentación de corriente del carro al interruptor de desconexión
de la red.
Conectar ambos cables de
tierra al borne de masa.
Caso necesario: conectar
ambos cables de tierra al borne del cable neutro.
|
|
|
Tapa |
Interruptor de desconexión de la red |
Pasar el interruptor de
desconexión de la red a OFF
La tapa sólo puede cerrarse con el interruptor de desconexión de
la red en OFF.
Colocar la tapa recta sobre la carcasa.
No debe encajarse la tapa por un lado primero para volcarla,
como se abrió.
Presionar al mismo tiempo
sobre los cuatro clips de cierre de la carcasa.
