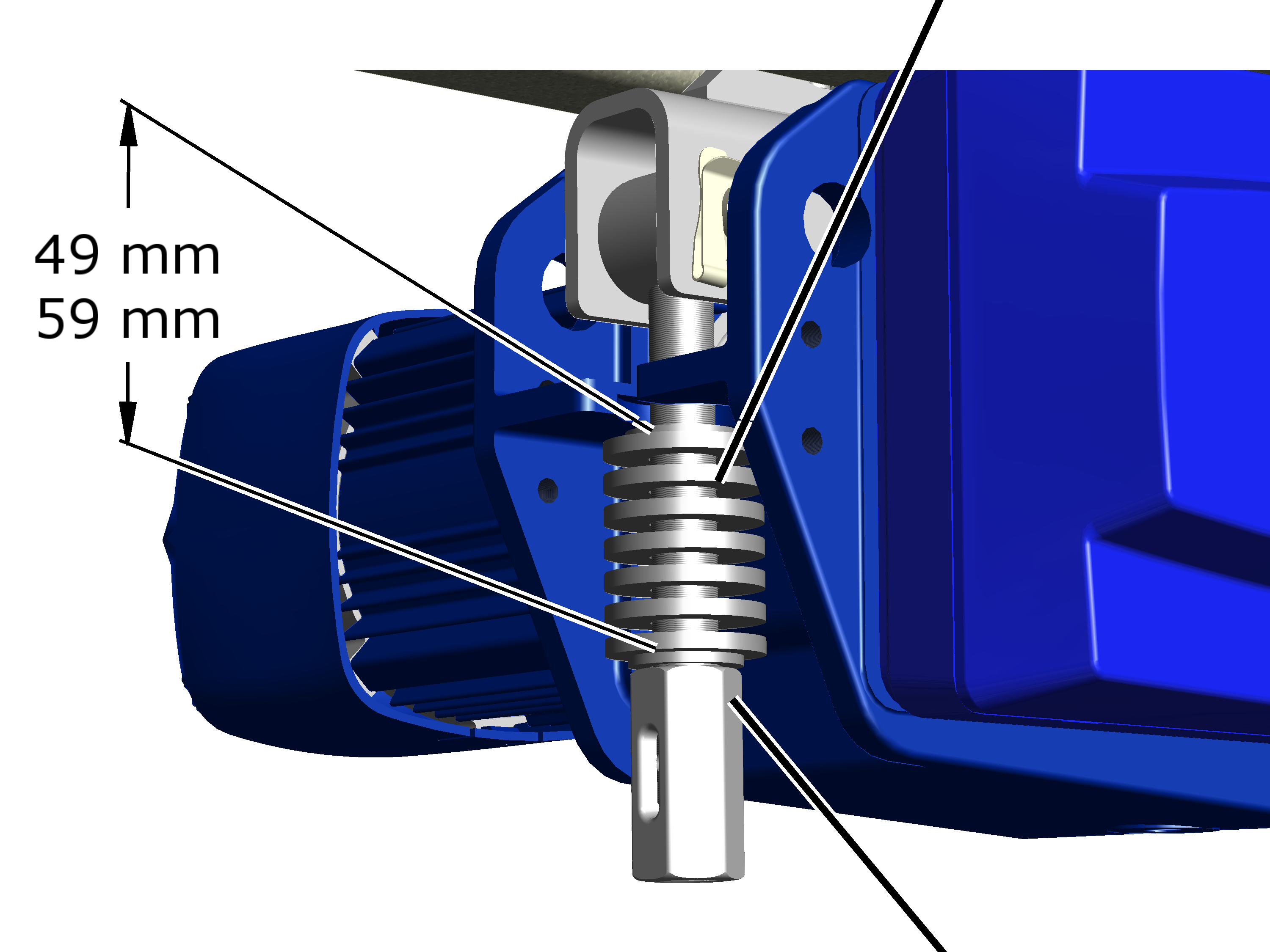

Arandelas elásticas
Acoplamiento
En todos los mecanismos de traslación HBF:
|
|
Arandelas elásticas |
|
| |
|
|
Acoplamiento |
Comprobar la tensión
previa de las arandelas elásticas. El acoplamiento debe estar girado lo
suficiente para que las arandelas elásticas (incluyendo las arandelas superior e
inferior) tengan la longitud correcta:
─ En unión del accionamiento de traslación HBF en el lado de la rueda de fricción: H = 59 mm.
─ En unión del accionamiento de traslación HBF en el lado del motor de traslación: H = 49 mm.
Si las arandelas elásticas
están muy poco o demasiado tensadas: reajustar las arandelas elásticas.
En todos los mecanismos de traslación HBF:
|
|

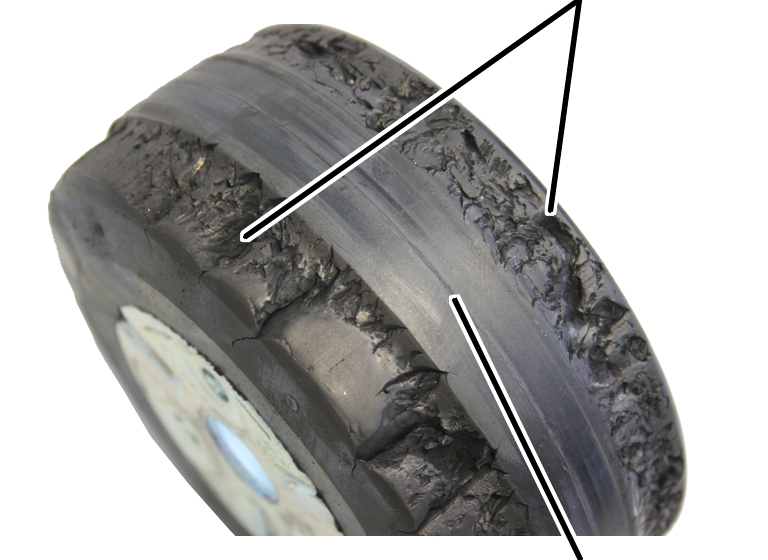

Zona (fuertemente) desgastada en la rueda de fricción |
|
| |
|
|
Zona no dañada en la rueda de fricción (área dentro de la ranura de rodadura) |
Ejemplo de daños en la rueda de fricción.
Comprobar la superficie de
rodadura de la rueda de fricción. La superficie de rodadura no debe estar
agrietada, fuertemente desgastada ni dañada de otra forma.
Si la superficie de
rodadura de la rueda de fricción ya no está en buen estado: sustituir la rueda
de fricción. Véase Cambio de la rueda de fricción.
