Katzfahrwerk einschieben



Baugröße

Die Bilder zeigen die Montage der Fahrwerke HB6, HB11 und HB 22 an einer HB-Profilschiene aus Stahl der Baugröße HB150S. Der Arbeitsschritt bei größeren oder kleineren HB-Profilschienen sowie bei HB-Profilschienen aus Aluminium unterscheidet sich nicht wesentlich davon.

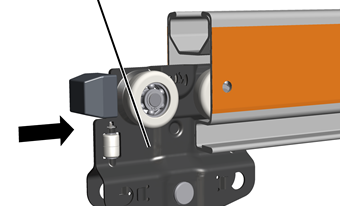

Fahrwerke einschieben



Nur bei Fahrwerk HB5 und HB6



Fahrwerk



*    Ein Fahrwerk HB5 / HB6 in die HB-Profilschiene einschieben.





*    Bei Fahrwerk HB10 / HB11: Zwei Fahrwerke (eventuell vormontiert mit Traverse HB10/HB11) in die HB-Profilschiene einschieben.

*    Bei Fahrwerk HB22: Vier Fahrwerke (eventuell vormontiert mit Traverse HB22) in die HB-Profilschiene einschieben.





Nur bei Fahrwerk HB10 und HB11



Traverse HB10/HB11 montieren

An die Fahrwerke wird jetzt eine Traverse HB10/HB11 montiert.



Fahrwerke



Traverse HB10/HB11

SL-Sicherung

*    Traverse HB10/HB11 von unten in die beiden Fahrwerke HB6 schieben.

*    Bolzen (2x) durch Fahrwerke HB6 und Traverse HB10/HB11 schieben.

*    Bolzen mit SL-Sicherungen (2x) sichern.
