Hauptstrommitnehmer montieren



Der Hauptstrommitnehmer wird am Seitenschild eines Fahrwerks montiert. An welcher Seite der Hauptstrommitnehmer montiert wird, ergibt sich aus den Planungsunterlagen. Er zieht die elektrischen Leitungen für die Stromzuführung (Schleppleitung oder Schleifleitung) parallel zum Fahrwerk.





Waagerechtes Quadratrohr montieren

Halterung HF/EF





Zylinderschrauben

*    Halterung HF/EF mit Zylinderschrauben M8x10 (2x) am Seitenschild handfest festschrauben.





Waagerechtes Quadratrohr

Gewindebügel

*    Waagerechtes Quadratrohr nach Bedarf kürzen. Es darf die Leitung der Stromzuführung nicht berühren.

*    Waagerechtes Quadratrohr mit Gewindebügel an Halterung HF/EF montieren.





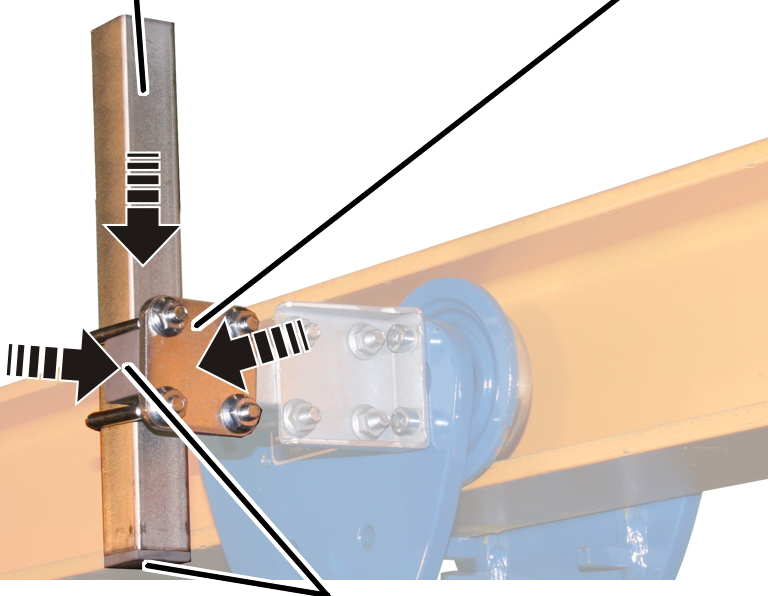

Senkrechtes Quadratrohr montieren

Je nach Stromzuführung und Höhe des I-Trägers kann es nötig sein, ein zusätzliches senkrechtes Quadratrohr zu montieren.



Senkrechtes Quadratrohr

Rohrschelle

Lamellenstopfen

*    Rohrschelle lose auf waagerechtes Quadratrohr schieben.

*    Senkrechtes Quadratrohr einschieben.

*    Bei Bedarf Quadratrohr kürzen.

*    Sechskantschrauben handfest festschrauben.

*    Lamellenstopfen in alle offenen Quadratrohre stecken.





Nur bei Schleppleitung am I-Träger

Dieser Arbeitsschritt gilt nur, wenn eine Schleppleitung für die Hauptstromzuführung montiert werden soll.



Mitnehmerkette montieren

Die Mitnehmerkette wird im waagerechten oder im senkrechten Quadratrohr montiert.



Linsenkopfschraube

Dübel

*    Dübel in Quadratrohr stecken.

*    Linsenkopfschraube handfest festschrauben.





Zylinderschraube





Mitnehmerkette

*    Mitnehmerkette in Dübel stecken.

*    Mitnehmerkette mit Zylinderschraube und Sechskantmutter handfest festschrauben.





Kontermutter



Mitnehmerkette

*    Kontermutter am ersten Leitungswagen abschrauben.

*    Mitnehmerkette auf Schraube stecken.

*    Kontermutter festschrauben.
