Raccordement du motoréducteur

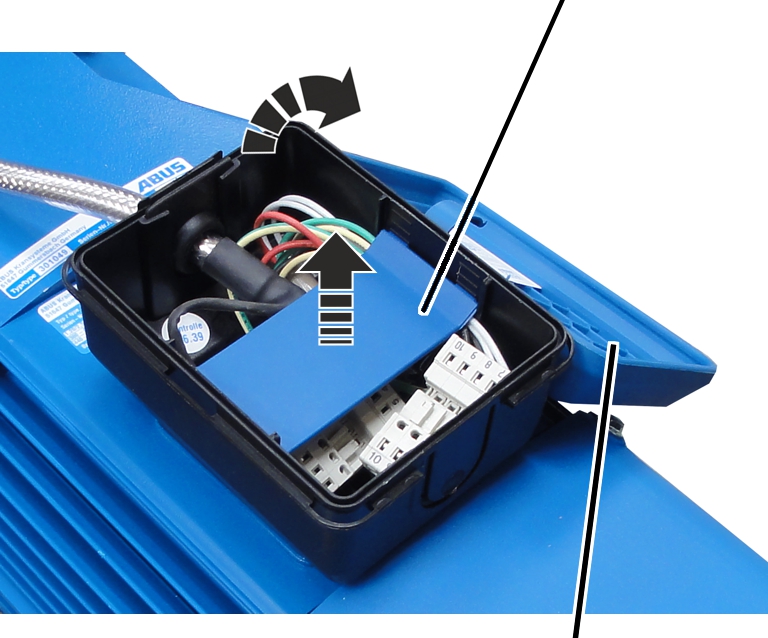

Ouverture du boîtier du connecteur

Raccordement du motoréducteur

Uniquement pour commande par contacteurs



Connecteur mâle sur le motoréducteur	Connecteur mâle sur le motoréducteur
câble de connexion du motoréducteur	redresseur du frein

    Placer le câble de connexion du motoréducteur dans le connecteur mâle du motoréducteur.

    Placer le redresseur du frein dans le connecteur mâle du motoréducteur.

    Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.





Uniquement pour variateur de fréquence



Connecteur mâle sur le motoréducteur	Connecteur mâle sur le motoréducteur
Connecteur femelle pour motoréducteur	Connecteur femelle pour le frein

    Enfoncer le connecteur femelle pour le motoréducteur sur le connecteur mâle sur le motoréducteur.

    Enfoncer le connecteur femelle pour le frein sur le connecteur mâle sur le motoréducteur.





connecteur enfichable	passe-câble
clip de blindage	Câble de connexion

    Pousser l'extrémité avant du câble de connexion (la gaine qui entoure le blindage est retirée à cet endroit) dans le clip de blindage.

    Fixer le câble de connexion au clip de blindage avec un serre-câble.

    Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.





Fermeture du boîtier du connecteur
