Si présente :
consulter la documentation technique (schéma « Position de montage de
l'entraîneur courant principal ») pour connaître la position de
l'entraîneur courant principal.
Si présente :
consulter la documentation technique (schéma « Position de montage de
l'entraîneur courant principal ») pour connaître la position de
l'entraîneur courant principal.
Cette section ne s'applique que dans le cas où la situation de montage permet d'installer l'entraîneur courant principal sur le sommier et où les tubes carrés fournis sont adaptés.
|
Support |
bouchon à lamelles |
|
| |
|
Raccourcir le support pour obtenir la longueur requise |
|
Retirer les 2 bouchons à
lamelles du support.
Raccourcir le support.
La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.
Replacer les 2 bouchons à
lamelles dans les extrémités du support.
|
| ||
|
| ||
|
Support |
Bride pour tuyau | |
Fixer le support au sommier auquel le coffret
électrique du pont est accroché.
Visser le support avec l'étrier fileté.
|
Étrier fileté |
Couple de serrage |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Enfiler et fixer les 2
brides pour tuyau.
Retirer le bouchon à
lamelles du tube carré.
Raccourcir le tube carré.
Replacer le bouchon à
lamelles dans le tube carré.
|
Tube carré vertical |
|
|
| |
Placer le tube carré vertical à l'endroit requis
du support.
La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.
Visser le tube carré
vertical sur le support avec 2 brides pour tuyau. 15 Nm
S'il y a plus d'un tube carré vertical :
|
|
Tube carré horizontal |
|
| |
|
Tubes carrés verticaux |
|
Placer le tube carré horizontal sur les tubes
carrés verticaux avec deux brides pour tuyaux.
Le tube carré horizontal peut être un tube carré indépendant ou appartenir au preneur de courant de l'alimentation en courant principal.
Serrer les 2 brides pour
tuyau. 15 Nm
Cette section ne s'applique que dans le cas où la situation de montage permet d'installer l'entraîneur courant principal sur la poutre principale et où les tubes carrés fournis sont adaptés.
Dans la plupart des cas, l'entraîneur courant principal est monté sur la poutre principale.
|
Tube carré horizontal |
Poutre principale |
|
| |
|
Tube carré vertical |
Crapaud |
Visser le tube carré
horizontal avec les crapauds sur la poutre principale. 15 Nm
Visser le tube carré
vertical avec les brides pour tuyaux sur le tube carré. 15 Nm
Cette section s'applique uniquement dans le cas où l'entraîneur courant principal est monté sur la poutre principale.
|
Fourchette de preneur |
Bride pour tuyau |
|
| |
|
Bride pour tuyau |
Tube carré vertical |
Visser la fourchette de
preneur avec preneur de courant sur le tube carré vertical avec les brides pour
tuyaux. 15 Nm

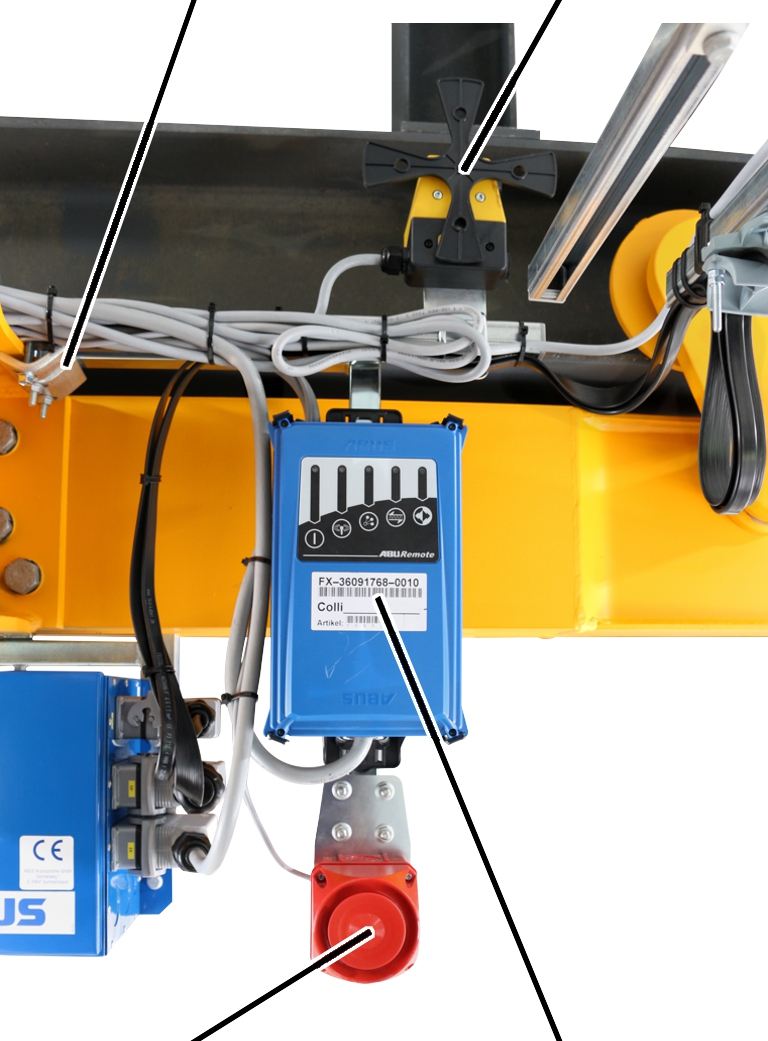

Cette section s'applique uniquement dans le cas où le pont roulant suspendu dispose d'une radiocommande ABURemote.
|
Tube carré |
Interrupteur à levier en croix |
|
| |
|
Crapauds |
Récepteur |
Fixer le tube carré avec
les crapauds au bon endroit.
Fixer le récepteur au tube
carré avec les 2 brides pour tuyaux.
Veiller à ce qu'il y ait un contact visuel entre le récepteur et l'émetteur.
L'avertisseur peut être installé par exemple sur l'entraîneur courant principal ou sur un autre tube carré.
|
Crapauds |
Interrupteur à levier en croix |
|
| |
|
Avertisseur |
Récepteur |
Fixer l'avertisseur au bon
endroit d'un tube carré avec une bride pour tuyau. 15 Nm
