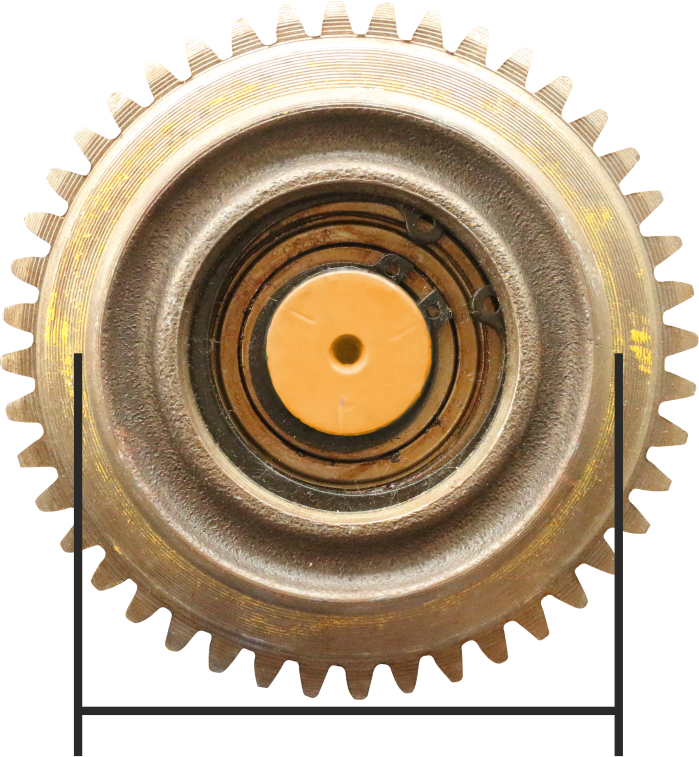

Mesurer le diamètre du galet à plusieurs
endroits de la circonférence du galet.
Le diamètre ne
doit pas être inférieur au diamètre indiqué dans le tableau.
Si le diamètre est inférieur, le galet doit être remplacé.
|
Taille |
Usure maximale autorisée |
Diamètre minimum du galet |
|
DL 80 |
-3 mm |
77 mm |
|
DL 112 |
-3 mm |
109 mm |
|
DL 140 |
-3 mm |
137 mm |
C’est pourquoi la différence de diamètre sur les galets entraînés (côté opposé) est limitée.
Déterminer la différence de diamètre sur les
galets entraînés (côté opposé).
La différence de diamètre ne doit pas dépasser la différence indiquée dans le tableau.
Si la différence de diamètre est supérieure, les galets doivent être remplacés.
|
Taille |
Pour pont peu sollicité (autrefois : pont de classement B3) |
Pour pont très sollicité (autrefois : pont de classement B4) |
|
DL 80 |
2 mm |
1 mm |
|
DL 112 |
2 mm |
1 mm |
|
DL 140 |
2 mm |
1 mm |
Différence de diamètre maximale des deux galets entraînés.
