Las imágenes muestra el montaje de un tope de apriete en la brida de un puente grúa suspendido EDL. El montaje en la cabeza inferior de un puente grúa suspendido EDK es prácticamente igual.

Si no se han montado los topes de apriete en la brida o en la cabeza inferior:

    Girar el tope de apriete de forma que el tope de goma señale en dirección al carro.

    Deslizar el tope de apriete en la brida o cabeza inferior.

    Colocar un lado del tope de apriete bien plano y apretar el tornillo cilíndrico a mano.

    Con el tornillo cilíndrico horizontal acercar el otro lado del tope de apriete bien nivelado a la brida o cabeza inferior.

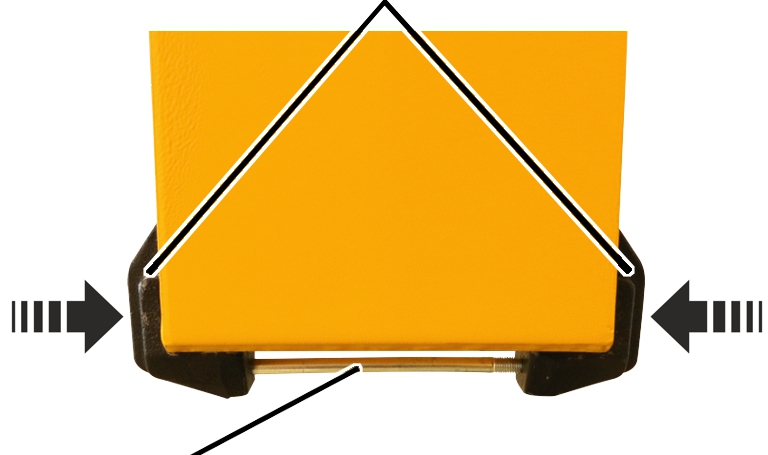

    Enderezar el tope de apriete de forma que ambas garras estén alineadas y planas sobre la brida o cabeza inferior.

    Observar también que el tope de apriete tenga una distancia de al menos 5 mm al extremo del perfil u otros componentes.

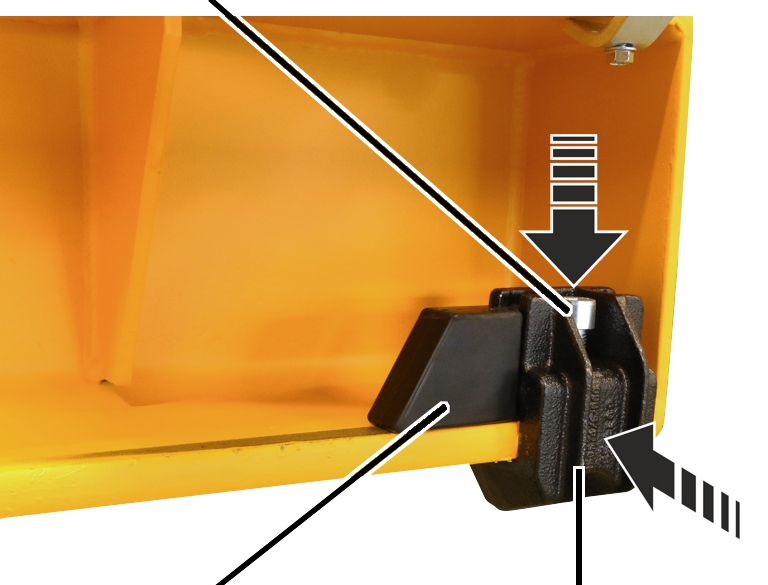

    Apretar el tornillo cilíndrico horizontal. 80 Nm.

    Apretar los dos tornillos cilíndricos verticales. 120 Nm.

    Empujar el tope de goma hacia abajo, hasta que se apoye en la brida o cabeza inferior.
