¡Peligro por caída de piezas!
La grúa puede caer y herir o matar a personas si no se sujeta y eleva correctamente. La sujeción y elevación correrán sólo a cargo de personas debidamente formadas.
|
|
¡Peligro por caída de piezas! La grúa puede caer y herir o matar a personas si no se sujeta y eleva correctamente. La sujeción y elevación correrán sólo a cargo de personas debidamente formadas. |
|
Medios de sujeción |
|
|
| |
Utilizar elementos de sujeción adecuados alrededor de la
viga principal y colgarla.
Cubrir todos los cantos de
la viga principal con una protección de cantos adecuada.
Desplazar el carro o los
medios de sujeción hasta que la viga cuelgue recta cuando se levante.
Asegurar el carro con
topes de apriete para que no se desplace al levantar la viga.
Si la guía de perfil (en la que está situada la cadena portacables)
asoma lateralmente, debe colocarse un taco de madera (más ancho que la guía de
perfil) sobre la guía, para no dañarla cuando se levante la grúa.
Observar las disposiciones
sobre seguridad laboral
|
|

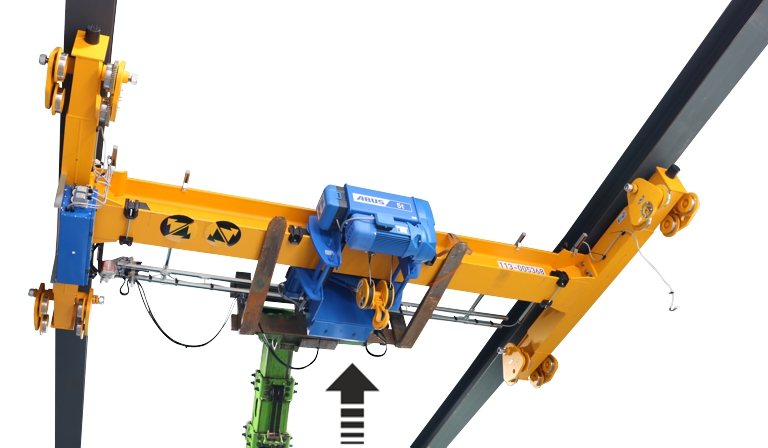

Elevar el puente grúa
suspendido.
Girar el puente grúa suspendido de forma que la dirección se corresponda con el plano de situación.
Orientar el puente grúa
suspendido bien alineado bajo la vía de la grúa.
En todas las placas laterales:
|
|
Vía de la grúa |
|
| |
|
Placa lateral |
Testero |
Levantar las placas
laterales (2x) en ambos lados de la vía de la grúa.
Colocar las placas
laterales con las roldanas sobre la cabeza inferior de la vía de la grúa.

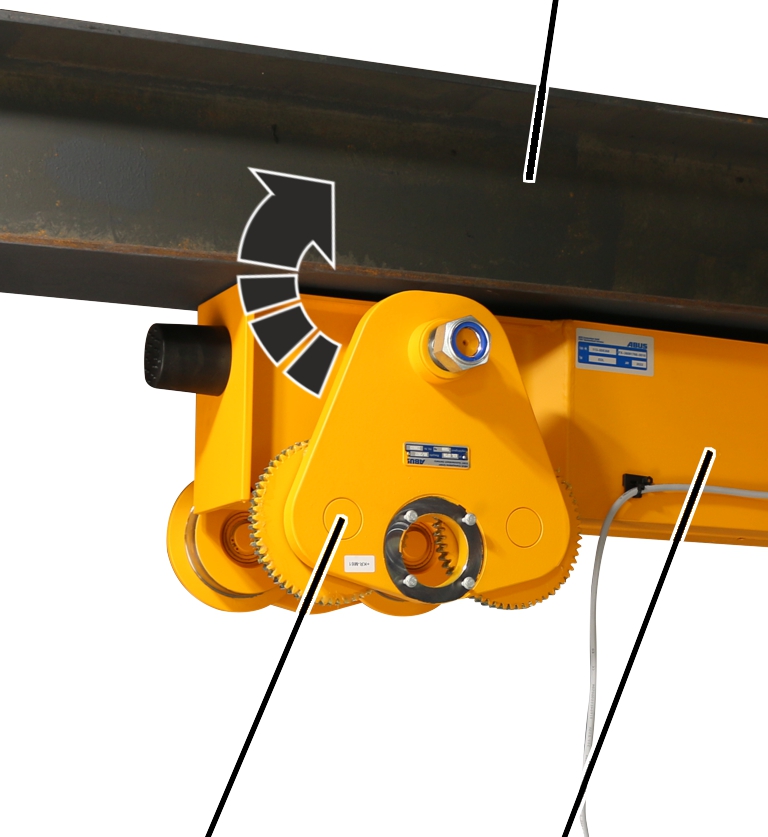

En todas las placas laterales:
|
Placa lateral |
Vía de la grúa |
|
| |
|
Tuerca autoblocante |
Testero |
Apretar los tornillos de
las placas laterales por ambos lados.
¡Procurar que las arandelas distanciadoras se apoyen del todo!
|
|

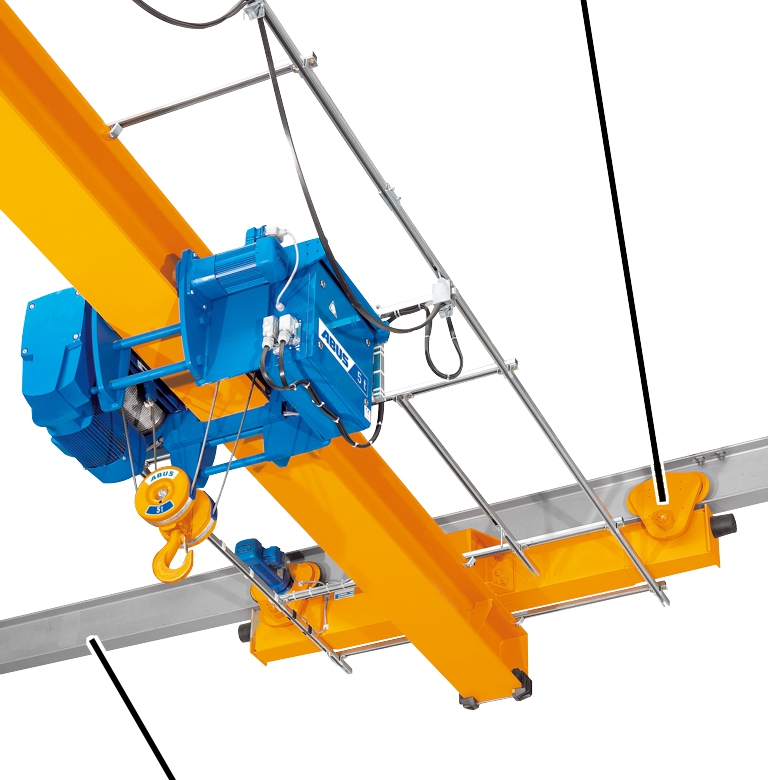

Carro |
|
| |
|
Vía de la grúa |
|
● El puente grúa suspendido cuelga bajo la vía de la grúa.
