Si dispone de la
documentación de planificación: en ella (dibujo "Posición de montaje del ACP")
encontrará la posición del arrastre de corriente principal.
Si dispone de la
documentación de planificación: en ella (dibujo "Posición de montaje del ACP")
encontrará la posición del arrastre de corriente principal.
Este apartado solo sirve en el caso de que la situación permita montar el arrastre de corriente principal al testero y los tubos cuadrados incluidos sean adecuados.
|

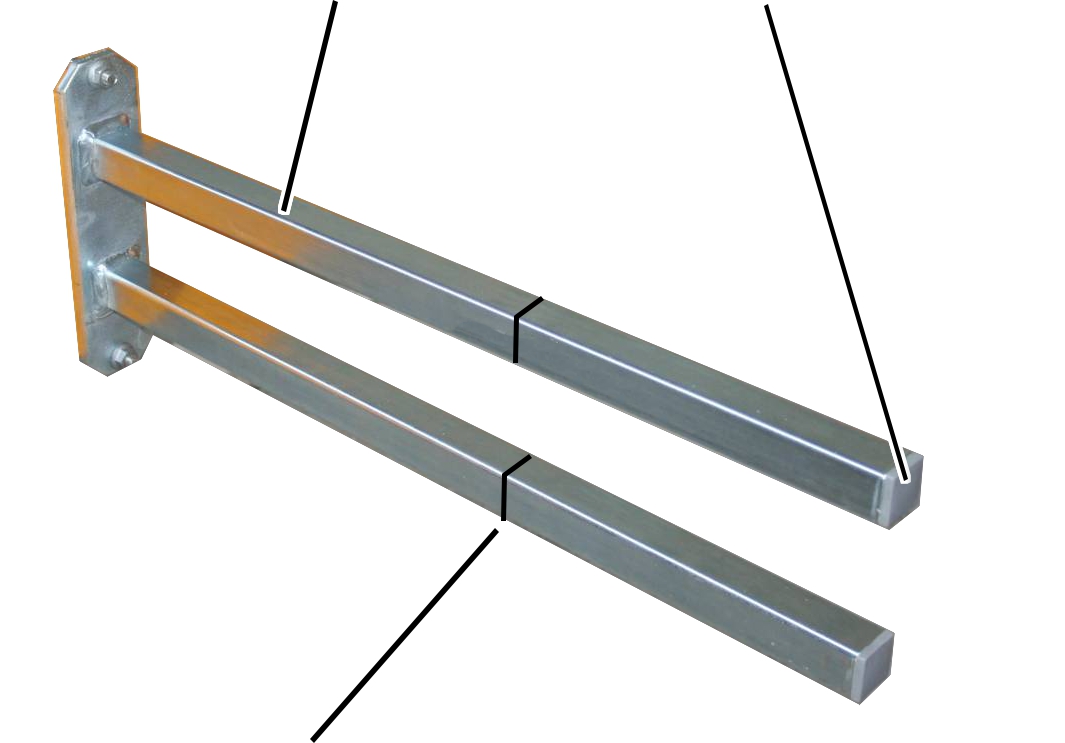

Soporte |
Tapón laminado |
|
| |
|
Acortar el soporte a la longitud necesaria |
|
Extraer los tapones
laminados (2x) del soporte.
Acortar el soporte.
La longitud necesaria resulta de las circunstancias en la nave y de las distancias de seguridad indicadas en el dibujo de la grúa.
Volver a insertar los
tapones laminados (2x) en los extremos del soporte.
|
| ||
|
| ||
|

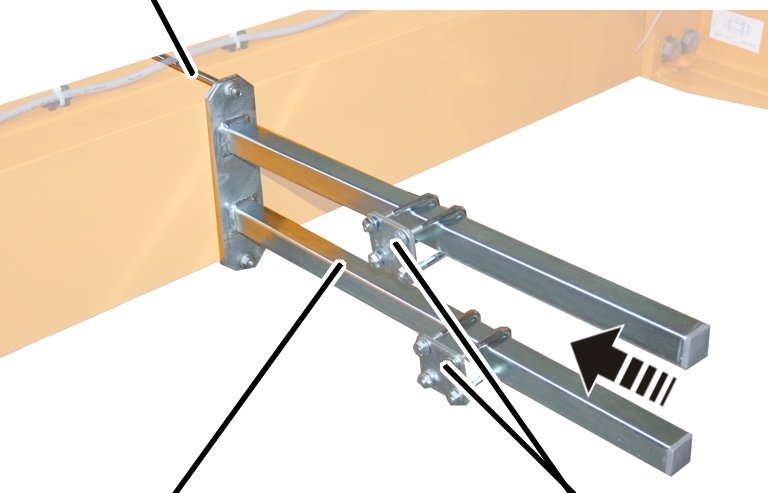

Soporte |
Abrazadera de tubo | |
Fijar el soporte en el testero en el que se
encuentra el cuadro eléctrico de la grúa.
Atornillar el soporte con arco roscado.
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Insertar y asegurar las
abrazaderas de tubo (2x).
Extraer los tapones
laminados del tubo cuadrado.
Recortar el tubo cuadrado.
Volver a insertar los
tapones laminados en el tubo cuadrado.
|

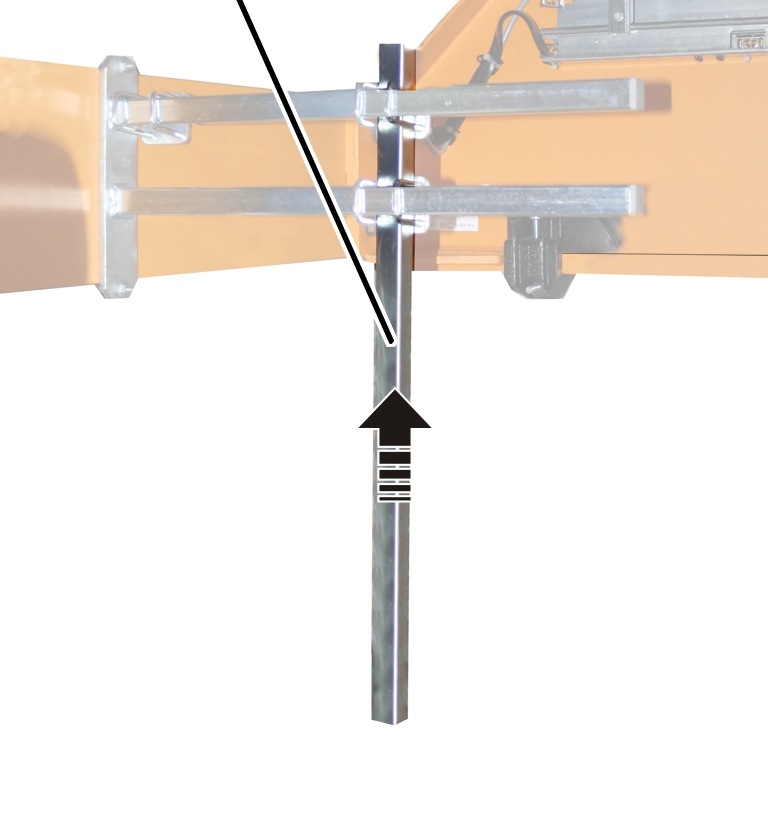

Tubo cuadrado vertical |
|
|
| |
Colocar el tubo cuadrado vertical en la posición
necesaria en el soporte.
La longitud necesaria resulta de las circunstancias en la nave y de las distancias de seguridad indicadas en el dibujo de la grúa.
Atornillar el tubo
cuadrado vertical con abrazaderas de tubo (2x) al soporte. 15 Nm.
Con más de un tubo cuadrado vertical:
|
|

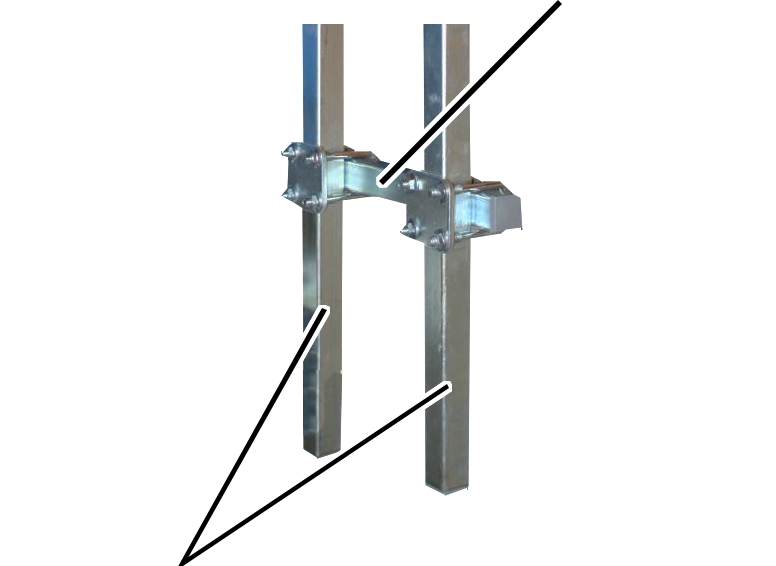

Tubo cuadrado horizontal |
|
| |
|
Tubos cuadrados verticales |
|
Fijar el tubo cuadrado transversal a los tubos
cuadrados verticales con dos abrazaderas de tubo.
El tubo cuadrado vertical puede ser un único tubo cuadrado o pertenecer a la toma de corriente de la alimentación principal de corriente.
Apretar las abrazaderas
(2x). 15 Nm.
Este apartado solo sirve en el caso de que la situación permita montar el arrastre de corriente principal a la viga principal y los tubos cuadrados incluidos sean adecuados.
En la mayoría de los casos, el arrastre de corriente principal se monta en la viga principal.
|

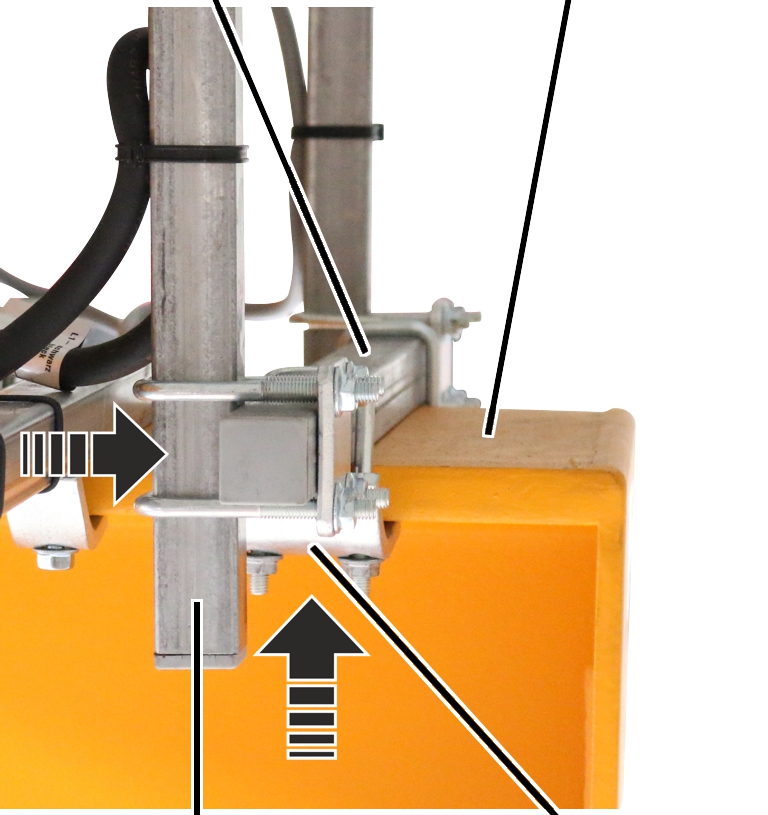

Tubo cuadrado horizontal |
Viga principal |
|
| |
|
Tubo cuadrado vertical |
Garra |
Atornillar el tubo
cuadrado horizontal con las garras sobre la viga principal. 15 Nm.
Atornillar el tubo
cuadrado vertical con abrazaderas al tubo cuadrado horizontal. 15 Nm.
Este apartado se aplica solo cuando el arrastre de corriente principal se monta en la viga principal.
|

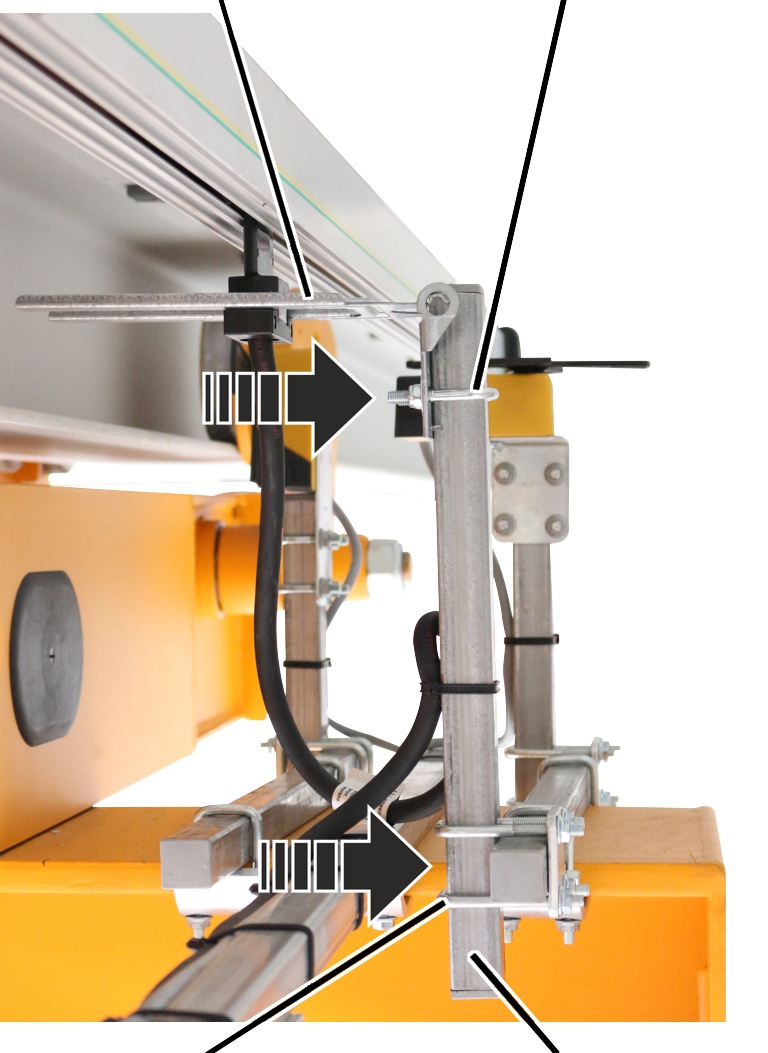

Brazo de arrastre |
Abrazadera de tubo |
|
| |
|
Abrazadera de tubo |
Tubo cuadrado vertical |
Atornillar el brazo de
arrastre con toma de corriente con abrazaderas al tubo cuadrado vertical.
15 Nm.
Este apartado se aplica solo cuando el puente grúa suspendido disponga de un mando a distancia por radio ABURemote.
|

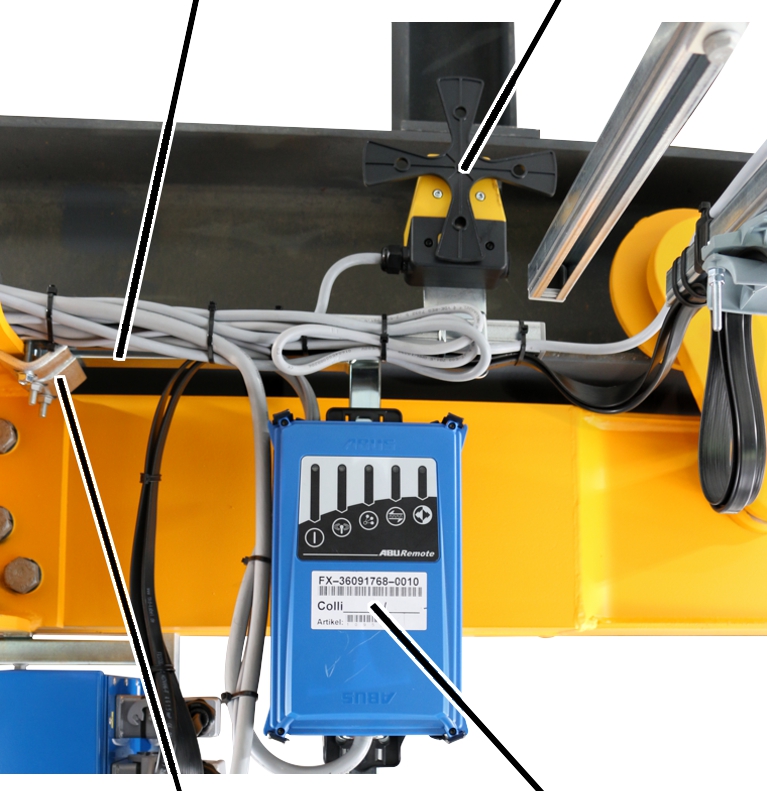

Tubo cuadrado |
Interruptor de cruceta |
|
| |
|
Garras |
Receptor |
Fijar el tubo cuadrado con
garras en el lugar adecuado.
Fijar el receptor al tubo
cuadrado con abrazaderas de tubo (2x).
Procurar que entre el receptor y el emisor haya contacto visual.
Montar la bocina, por ejemplo, en el arrastre de corriente principal o en otro tubo cuadrado.
|

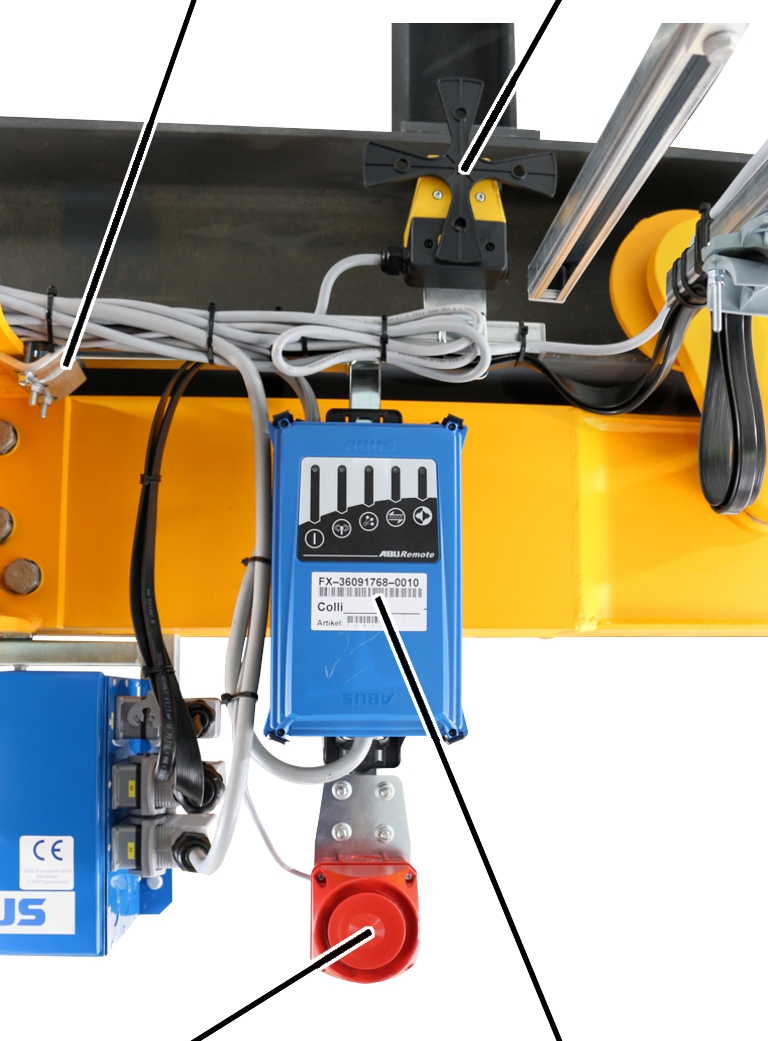

Garras |
Interruptor de cruceta |
|
| |
|
Bocina |
Receptor |
Fijar la bocina en el
lugar adecuado con una abrazadera de tubo a un tubo cuadrado. 15 Nm.
