Perno
Roldana
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
En este apartado se explica el cambio de una roldana no accionada. El cambio de una roldana motriz no se diferencia mucho. Los pasos adicionales se muestran dentro de un recuadro con borde punteado.
|
| |
|

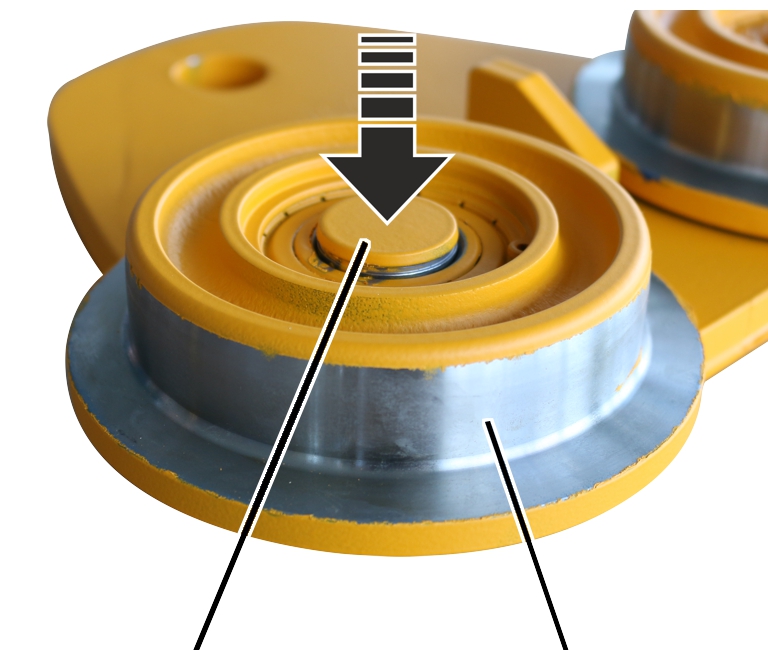

Perno |
Roldana |
Insertar la roldana (2x)
sobre el perno con golpes de maza.
|
|

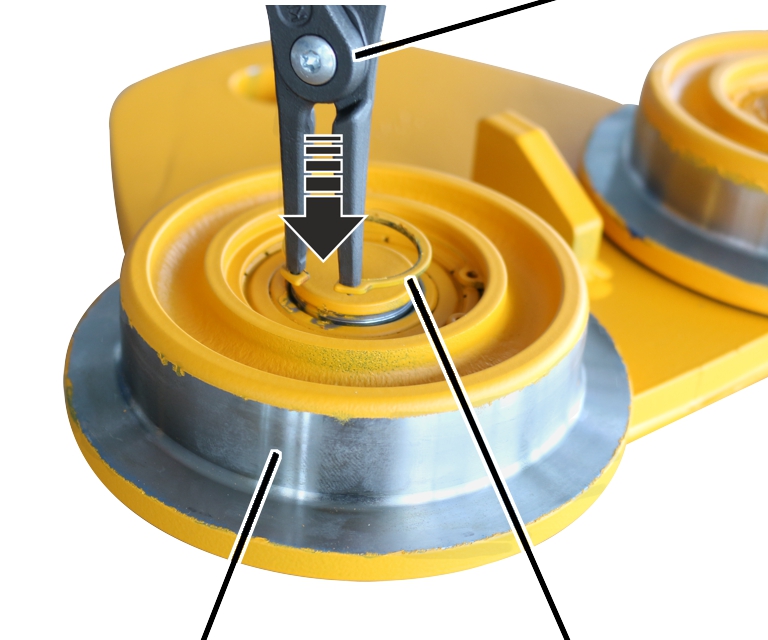

Pinzas |
|
| |
|
Roldana |
Arandela de seguridad |
Insertar la arandela de
seguridad (2x) en el interior de la roldana con unas pinzas.
|
| |
|

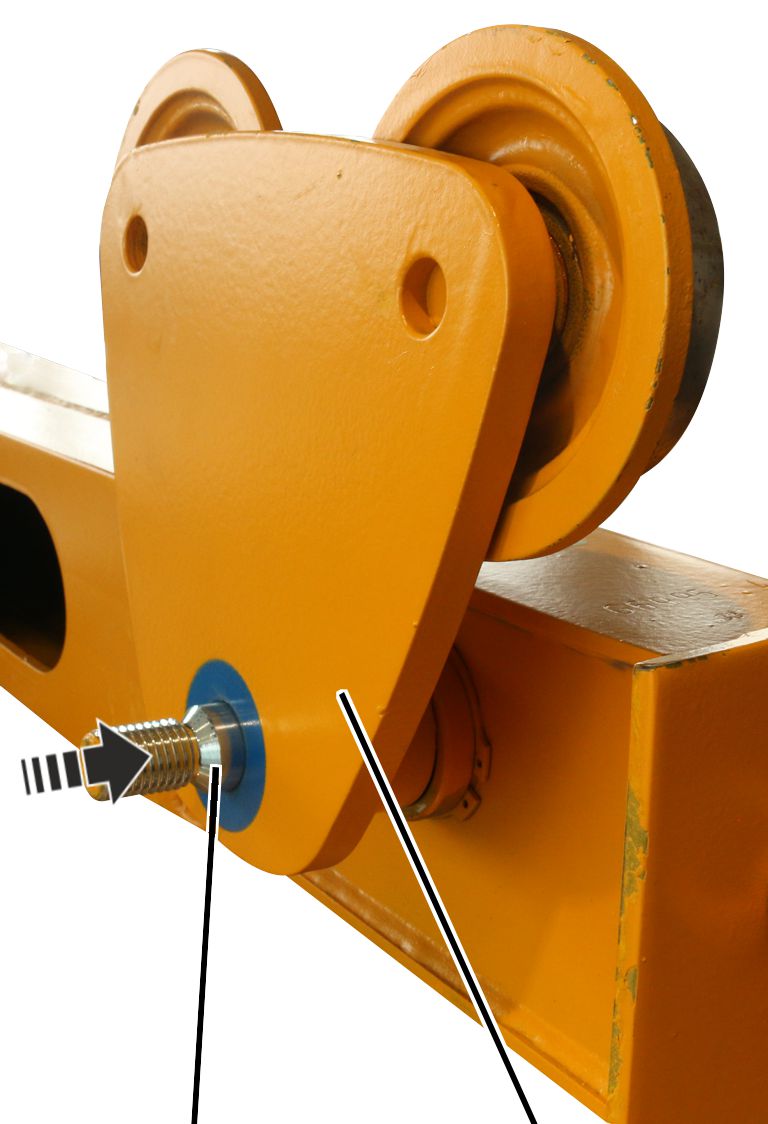

Pasadores roscados |
Placa lateral |
Insertar la placa lateral
sobre el perno roscado en el testero.
|

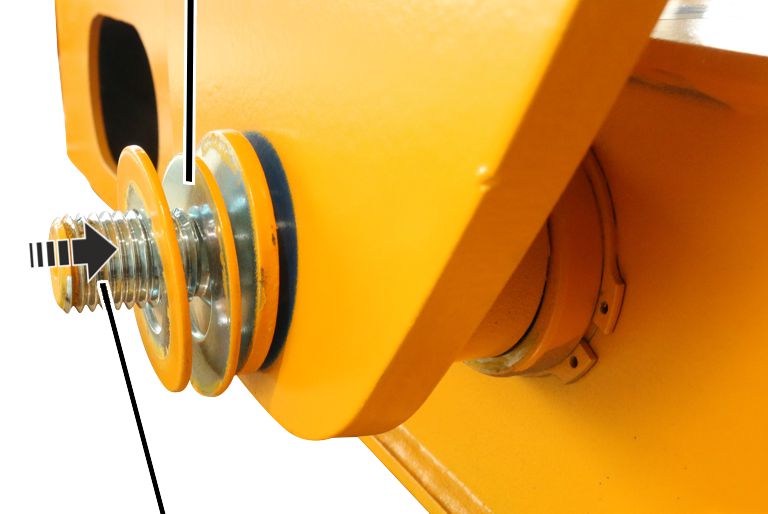

Arandelas distanciadoras |
|
|
| |
|
Pasadores roscados |
|
Colocar las arandelas
distanciadoras sobre el perno roscado.
Consejo
La cantidad de arandelas distanciadoras determina el ancho de
brida del carro.
Sobre el perno roscado en el testero, la diferencia entre
las arandelas distanciadoras del lado izquierdo y del lado derecho del perno no
superará los 2,5 mm. Equivale a 1 arandela distanciadora fina.
|
Placa lateral |
Vía de la grúa |
|
| |
|
Tuerca autoblocante |
Testero |
Atornille la tuerca
autoblocante
¡Procurar que las arandelas distanciadoras se apoyen del todo!
|
Carro |
Tuerca autoblocante |
Par de apriete |
|
DL 80 |
M20 |
130 Nm |
|
DL 112 |
M24 |
160 Nm |
|
DL 140 |
M36 |
220 Nm |
|
|
Vía de la grúa |
|
| |
|
Mecanismo de traslación |
Placa lateral |
Inserte el mecanismo de traslación en la
placa lateral accionada.
Atornille el mecanismo de
traslación con tornillos nervados M6x20 (4x). 10 Nm.
|
|

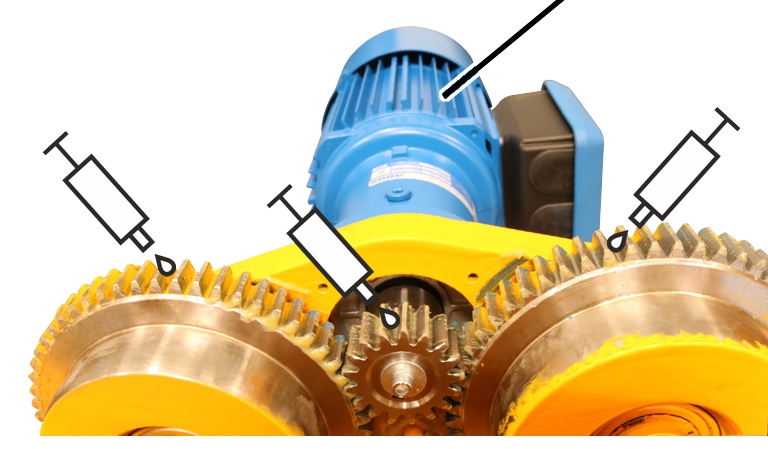

Mecanismo de traslación |
|
| |
Recomendación: Grasa multiuso "High-Lub LT1 EP" AN 317880.
Alternativa: Grasa multiuso "High-Lub" AN 318490 (cartucho con 400 g).
Solo con mando de contactores:
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Cable de conexión del mecanismo de traslación |
Freno del rectificador |
Insertar el rectificador
para el freno en la regleta de machos del mecanismo de traslación.
Coloque las conexiones
enchufadas y la línea de conexión en la carcasa del conector.
Solo con convertidor de frecuencia:
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Regleta de hembrillas para el mecanismo de traslación |
Regleta de hembrillas para el freno |
Insertar la regleta de
hembrillas para el mecanismo de traslación en la regleta de machos del mecanismo
de traslación.
Insertar la regleta de
hembrillas para el freno en la regleta de machos del mecanismo de
traslación.
|
Conexión por enchufe |
Pasacables |
|
| |
|
Pinza del apantallado |
Cable de conexión |
Presionar el extremo del
cable de conexión (donde se ha eliminado ya el aislante alrededor del
apantallado) en la pinza del apantallado.
Fijar el cable de conexión
con bridas a la pinza del apantallado.
Coloque las conexiones
enchufadas y la línea de conexión en la carcasa del conector.
|
|
Placa intermedia |
|
| |
Insertar a presión la
placa intermedia.
Cerrar la tapa de
carcasa.
