Observar las disposiciones sobre seguridad laboral
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
En este apartado se explica el cambio de una roldana no accionada. El cambio de una roldana motriz no se diferencia mucho. Los pasos adicionales se muestran dentro de un recuadro con borde punteado.
Observar las disposiciones sobre seguridad laboral
Descargar la roldana.
|

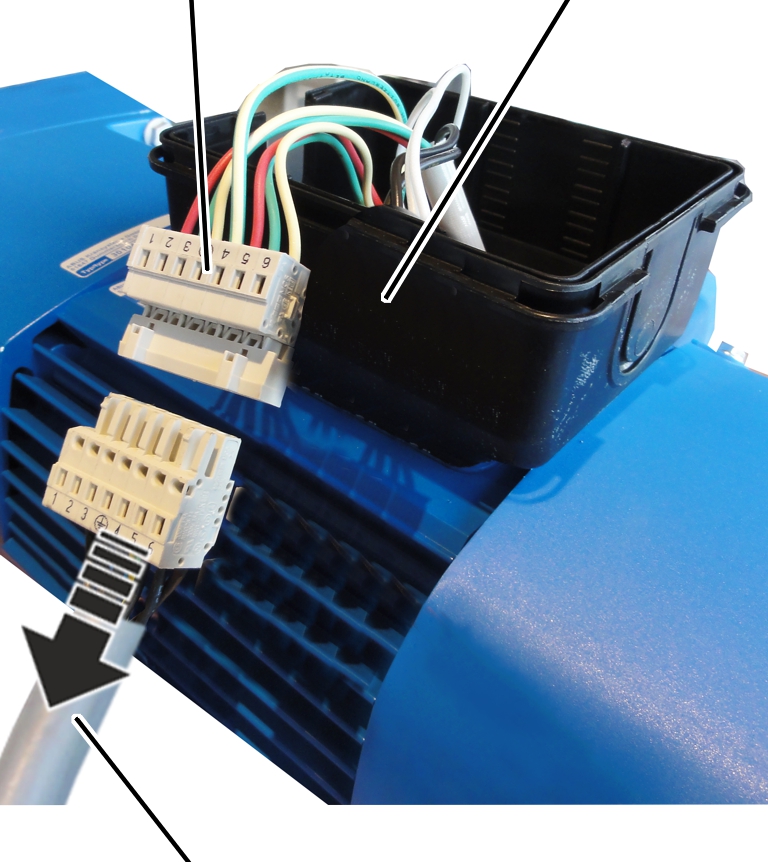

Carcasa del conector | |
|
| |
|
Cable de conexión |
|
Abrir la carcasa del
conector en el mecanismo de traslación.
Extraer el cable de
conexión del acoplamiento.
|
|
Vía de la grúa |
|
| |
|

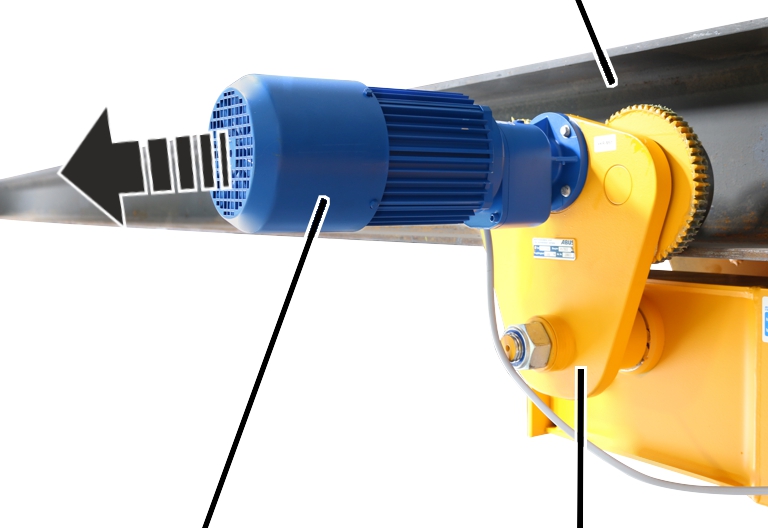

Mecanismo de traslación |
Placa lateral |
Aflojar los tornillos
nervados M6x20 (4x).
Extraer el mecanismo de
traslación de la placa lateral.
|
Placa lateral |
Vía de la grúa |
|
| |
|
Pasadores roscados |
Tuerca autoblocante |
Desenroscar la tuerca
autoblocante del perno roscado en la placa lateral.
|

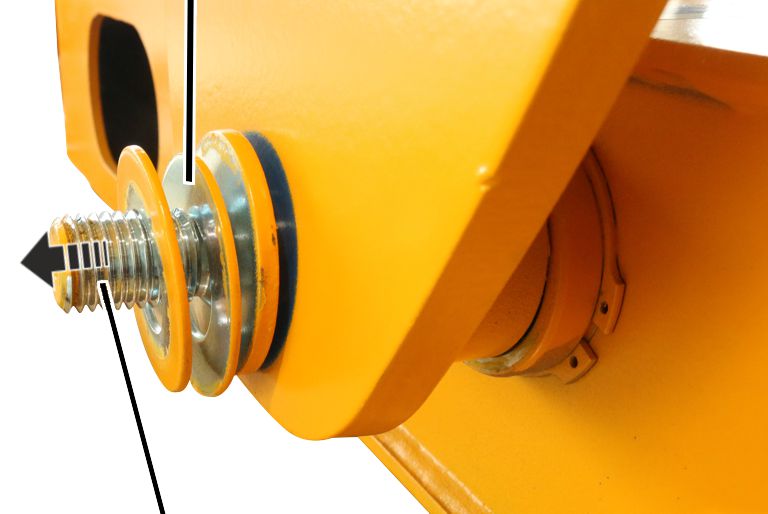

Arandelas distanciadoras |
|
|
| |
|
Pasadores roscados |
|
Extraer las arandelas
distanciadoras del perno roscado.
|
| |
|

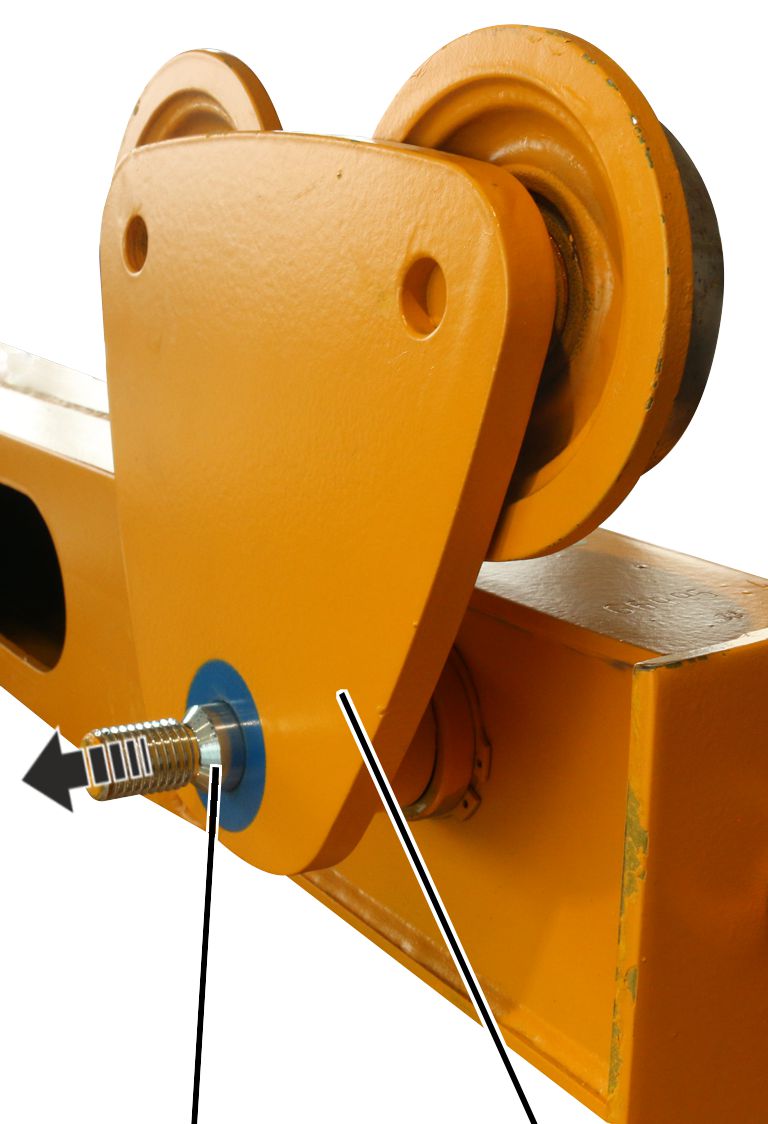

Pasadores roscados |
Placa lateral |
Extraer la placa lateral
del perno roscado.
|
|

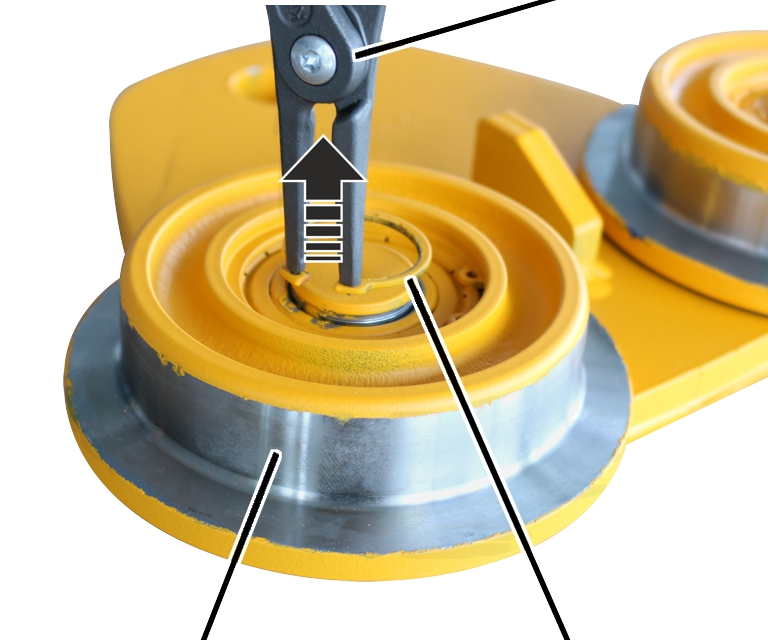

Pinzas |
|
| |
|
Roldana |
Arandela de seguridad |
Colocar la placa lateral
con las roldanas hacia arriba sobre una superficie plana.
Extraer la arandela de
seguridad (2x) del interior de la roldana (2x) con unas pinzas.
|

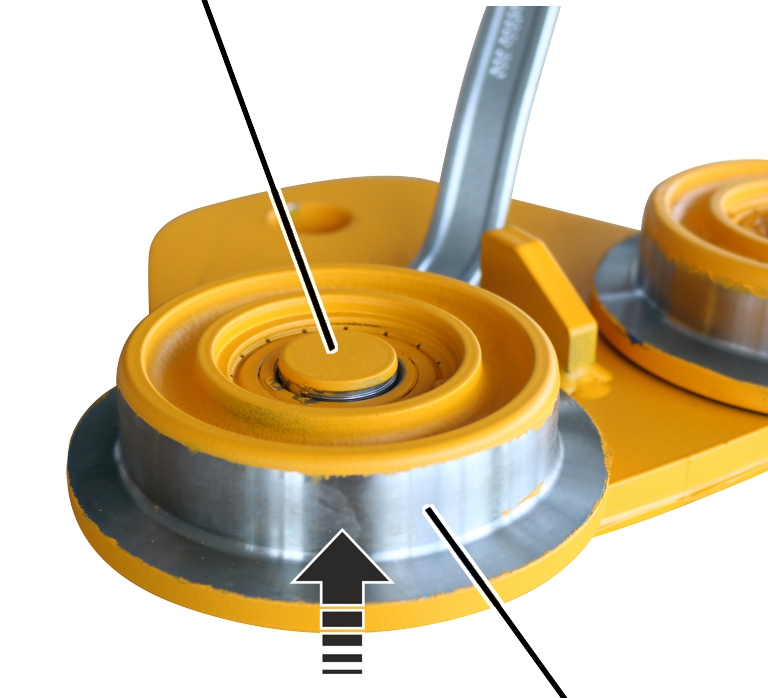

Perno |
|
|
| |
|
|
Roldana |
Desmontar la roldana (2x)
con una herramienta adecuada.
