Placa intermedia
Tapa de carcasa
|
|

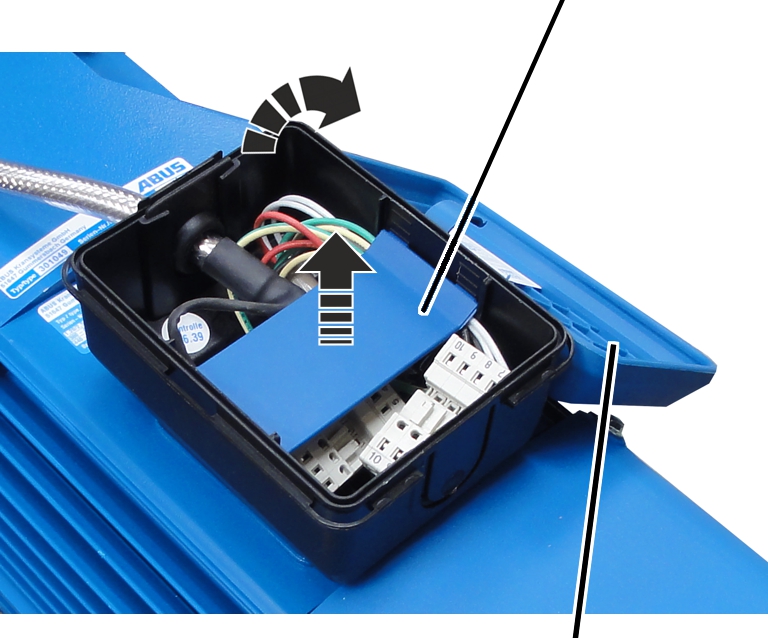

Placa intermedia |
|
| |
|
|
Tapa de carcasa |
Abra la tapa de
carcasa.
Extraiga la placa
intermedia.
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Cable de conexión del mecanismo de traslación |
Freno del rectificador |
Insertar el cable de
conexión para el mecanismo de traslación en la regleta de machos del mecanismo
de traslación.
Insertar el rectificador
para el freno en la regleta de machos del mecanismo de traslación.
Coloque las conexiones
enchufadas y la línea de conexión en la carcasa del conector.
|
Regleta de machos del mecanismo de traslación | |
|
| |
|
Regleta de hembrillas para el mecanismo de traslación |
Regleta de hembrillas para el freno |
Insertar la regleta de
hembrillas para el freno en la regleta de machos del mecanismo de
traslación.
|
Conexión por enchufe |
Pasacables |
|
| |
|
Pinza del apantallado |
Cable de conexión |
Fijar el cable de conexión
con bridas a la pinza del apantallado.
Coloque las conexiones enchufadas y la línea
de conexión en la carcasa del conector.
|
|

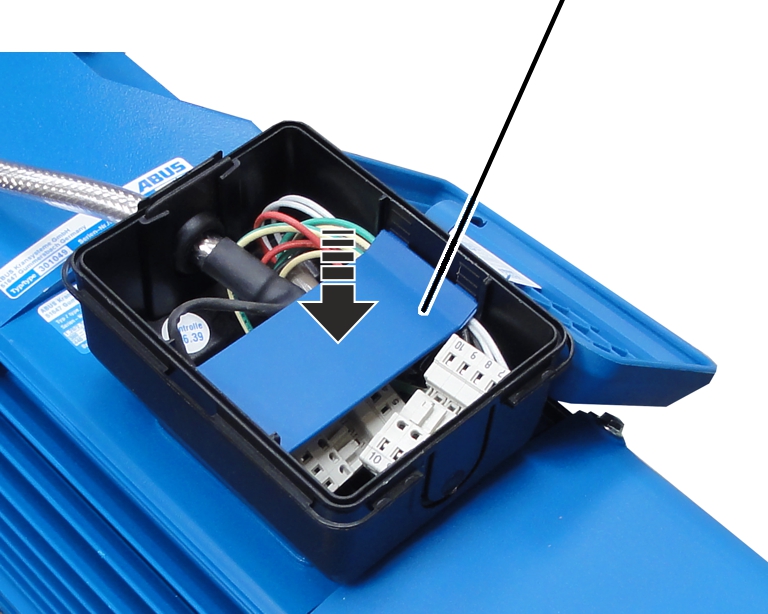

Placa intermedia |
|
| |
Insertar a presión la placa intermedia.
Cerrar la tapa de
carcasa.
