Laufrad demontieren



Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.

In diesem Abschnitt wird der Wechsel des nicht-angetriebenen Laufrads gezeigt. Der Wechsel eines angetriebenen Laufrads unterscheidet sich nicht wesentlich davon. Zusätzliche Arbeitsschritte sind mit einem gestrichelten Kasten gekennzeichnet.



Kran vorbereiten

*    Arbeitssicherheitsbestimmungen beachten.

*    Laufrad entlasten.



Nur bei angetriebenem Laufrad



Fahrantrieb demontieren

Kupplung

Steckergehäuse

Anschlussleitung



*    Steckergehäuse am Fahrantrieb öffnen.

*    Anschlussleitung von der Kupplung abziehen.



*    Gewicht des Fahrantriebs feststellen. Siehe Produkthandbuch ABUS-Fahrantrieb.

*    Fahrantrieb so sichern, dass das Gewicht gefahrlos gehalten wird und die Abtriebswelle nicht belastet wird (z. B. in Rundschlinge hängen).







Kranbahn

Fahrantrieb

Seitenschild

*    Rippschrauben M6x20 (4x) lösen.

*    Fahrantrieb aus dem Seitenschild herausziehen.







Seitenschild demontieren

Seitenschild

Kranbahn

Gewindebolzen

Selbstsichernde Mutter

*    Selbstsichernde Mutter vom Gewindebolzen am Seitenschild abschrauben.





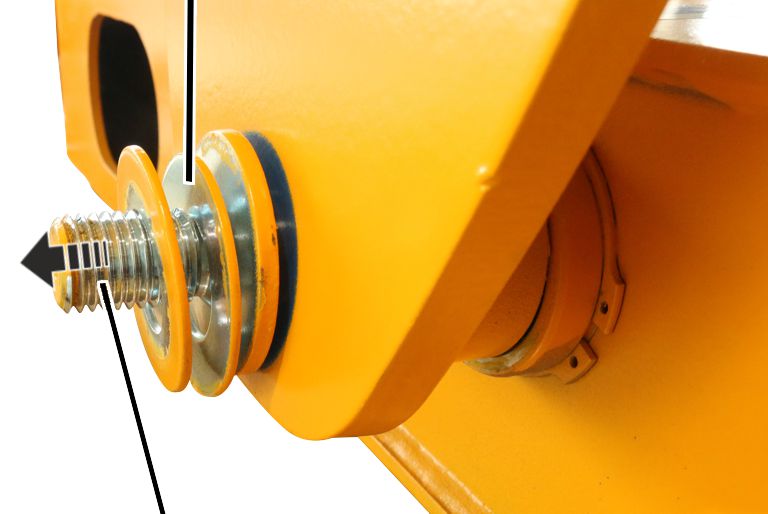

Distanzscheiben



Gewindebolzen



*    Distanzscheiben von dem Gewindebolzen nehmen.





Gewindebolzen

Seitenschild

*    Seitenschild von dem Gewindebolzen ziehen.





Laufrad ausbauen



Zange

Laufrad

Sicherungsring

*    Seitenschild mit den Laufrädern nach oben auf einen geraden Untergrund legen.

*    Sicherungsring (2x) aus dem Inneren des Laufrads (2x) mit einer Zange entfernen.





Bolzen





Laufrad

*    Laufrad (2x) mit einem geeigneten Werkzeug vom Bolzen demontieren.
