Lado de engranaje biselado
|
| ||
|
| ||
|
|
Lado de engranaje biselado | |

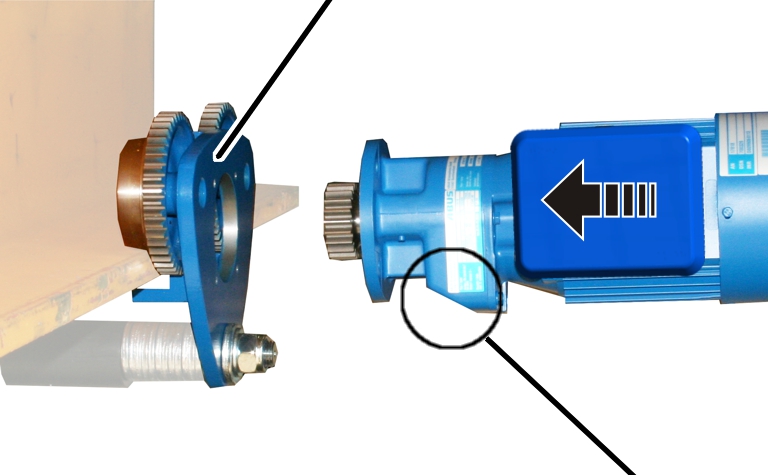

Orientar el mecanismo de
traslación con el lado biselado hacia abajo.
Inserte el mecanismo de
traslación en la placa lateral accionada.
Atornille el mecanismo de
traslación con tornillos nervados M6x20 (4x). Par de apriete 10 Nm.
|
|

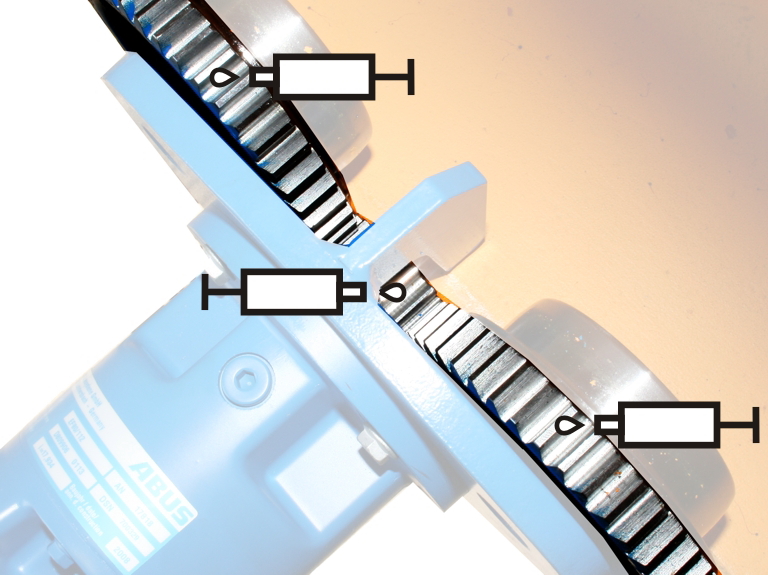

Engrase las tres coronas
dentadas. Aplicar el lubricante con un pincel hasta recubrir la pieza con capa
gruesa.
Recomendación: Grasa multiuso "High-Lub LT1 EP" AN 317880.
Alternativa: Grasa multiuso "High-Lub" AN 318490 (cartucho con 400 g).
