Montage du treuil à câble sur la
poutre principale
Si le treuil à câble n'est pas encore monté, poursuivre ici.
Sinon, ignorer cette section.
Mise en place du
chariot de direction sur le pont roulant
Uniquement pour chariot de
direction D, DB ou DA

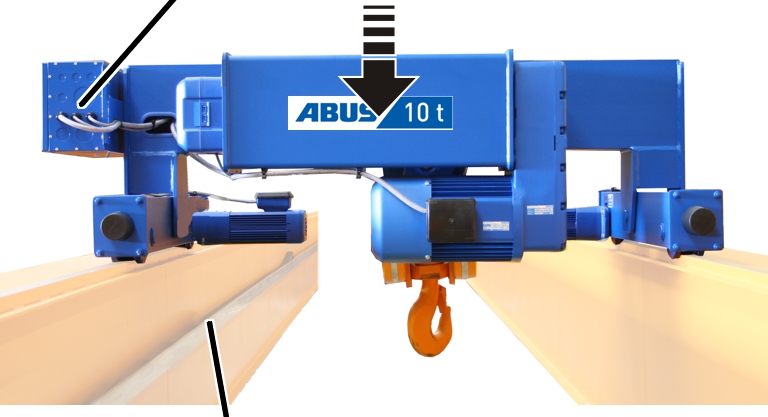

Cette description n'est valable que si un chariot de
direction de type D, DB ou DA doit être déposé sur un pont roulant.
|
Coffret
électrique du chariot de direction |
|
|
|
|
Alimentation du chariot de direction |
|
|
|
|
Tourner le chariot de direction
comme indiqué sur l'image.
Placer le chariot de direction
avec les galets sur le rail du chariot de direction.
Uniquement en cas d'utilisation
de galets de guidage : ne pas déposer le chariot de direction avec les
galets de guidage. Ceux-ci seraient sinon endommagés.
Contrôler si tous les galets
sont bien en contact avec le rail du chariot de direction.
Uniquement pour chariot de
direction DQA

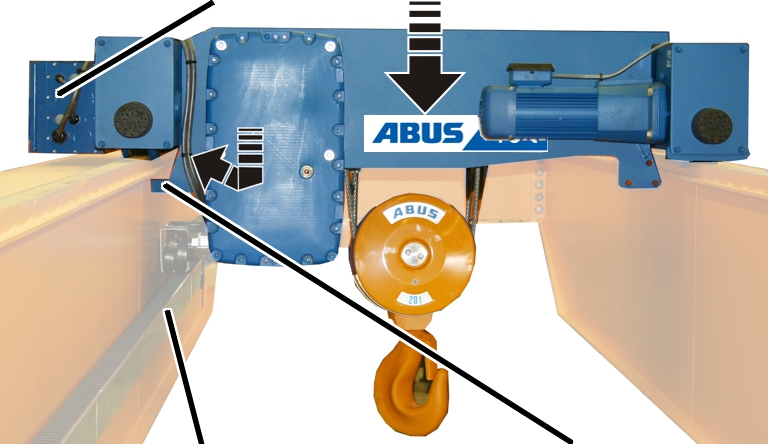

Cette description n'est valable que si un chariot de
direction de type DQA doit être déposé sur un pont roulant.
|
Coffret
électrique du chariot de direction |
|
|
|
|
Alimentation du chariot de direction |
|
Protection anti-soulèvement |
|
|
|
Tourner le chariot de direction
de telle manière que le coffret électrique du chariot de direction soit orienté
vers l'alimentation du chariot de direction (chenille porte-câble ou guirlande
d'alimentation).
Incliner légèrement le chariot
de direction et l'amener en dessous de la semelle supérieure de la poutre
principale avec la protection anti-soulèvement.
Placer le chariot de direction
avec les galets sur le rail du chariot de direction.
Uniquement en cas d'utilisation
de galets de guidage : ne pas déposer le chariot de direction avec les
galets de guidage. Ceux-ci seraient sinon endommagés.
Contrôler si tous les galets
sont bien en contact avec le rail du chariot de direction.
Montage de la
protection anti-soulèvement
La protection
anti-soulèvement doit être montée sur le chariot de direction. Elle se compose
d'un crochet situé en dessous de la semelle supérieure de la poutre principale.
Elle empêche le chariot de direction de tomber de la poutre principale, même en
cas d'accidents ou autres.
Uniquement pour chariot de
direction D, DB ou DA

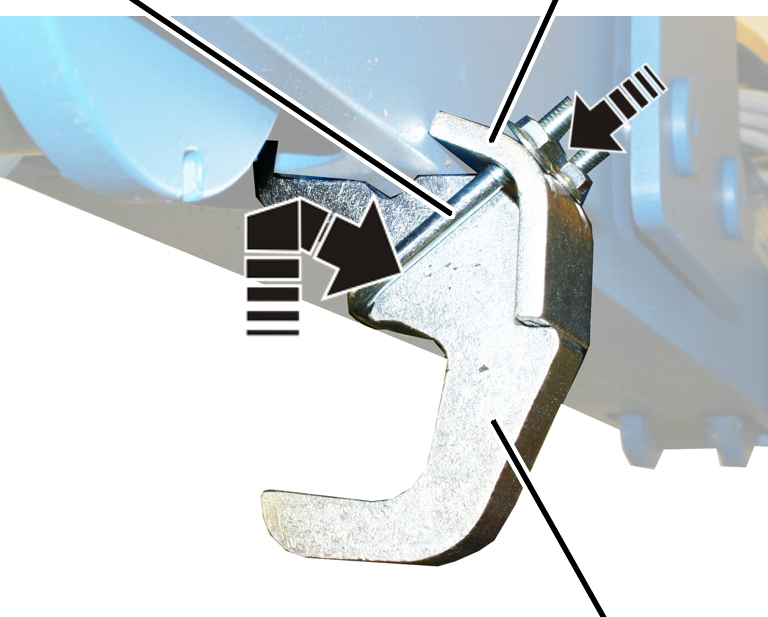

Cette description n'est valable que si un chariot de
direction de type D, DB ou DA doit être déposé sur un pont roulant.
|
Étrier
fileté |
Étrier
de serrage |
|
|
|
|
Protection anti-soulèvement |
Placer l'étrier de serrage et
l'étrier fileté sur la protection anti-soulèvement.
Depuis le bas, accrocher dans
l'ouverture la protection anti-soulèvement au niveau du galet non entraîné.
Visser l'étrier de serrage avec
les 2 écrous à côtes M8. 25 Nm.
Uniquement pour chariot de
direction DQA

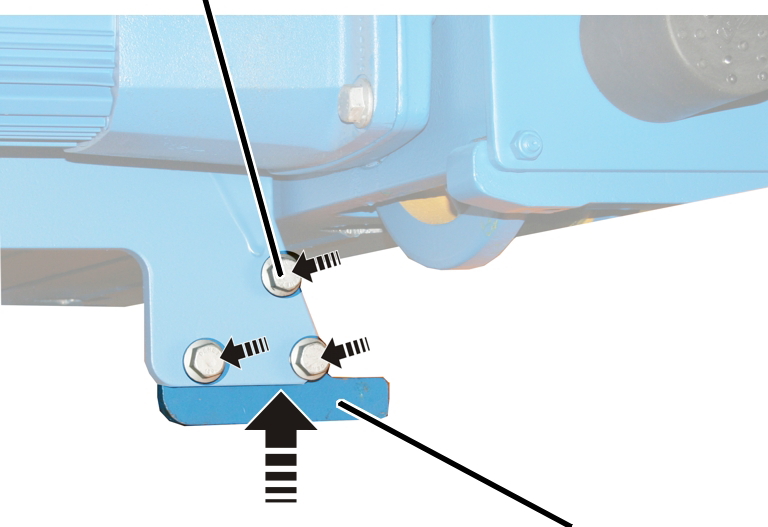

Cette description n'est valable que si un chariot de
direction de type DQA doit être déposé sur un pont roulant.
|
Vis à
côtes |
|
|
|
|
|
Protection anti-soulèvement |
Tenir la protection
anti-soulèvement contre le chariot de direction.
Visser la protection
anti-soulèvement avec les 3 vis à côtes.
|
Vis à côtes |
Couple de serrage |
|
M12x30 |
115 Nm |
|
M16x35 |
210 Nm |
