Liste des couples de serrage

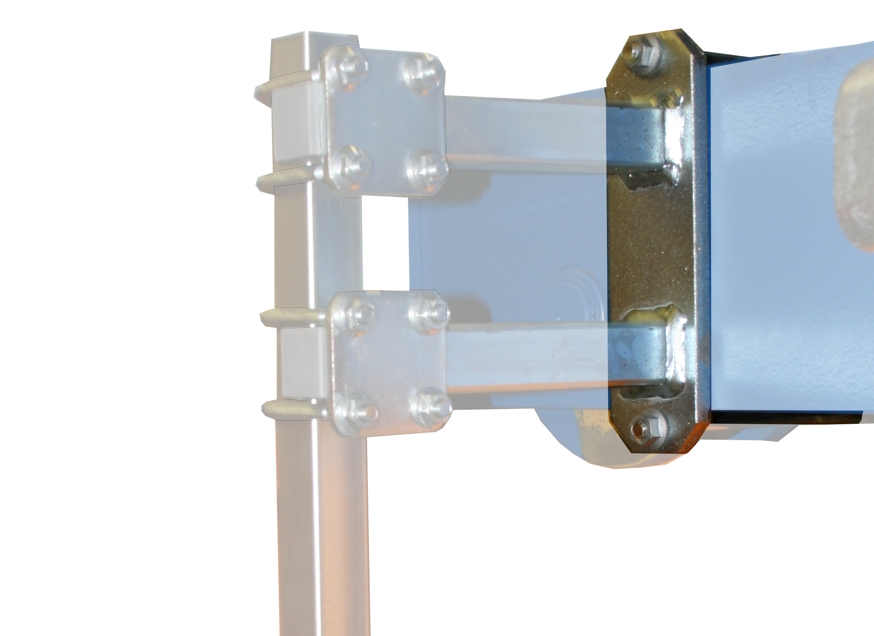

Supports sur sommier et brides pour tuyau



Étrier fileté

Type et taille

Quantité

Couple de serrage

M8

Écrou à côtes M8

2x

25 Nm

M10

Écrou à côtes M10

2x

50 Nm

M12

Écrou à côtes M12

2x

75 Nm

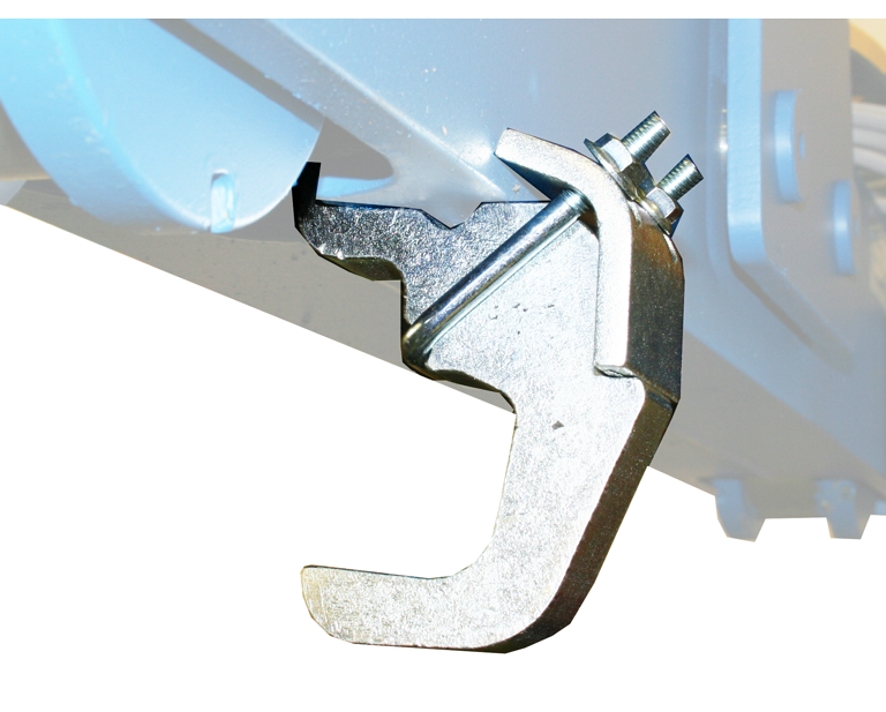

Protection anti-soulèvement avec chariot de direction D, DB ou DA

─     Écrou à côtes M8

─     2 par protection anti-soulèvement

─     15 Nm

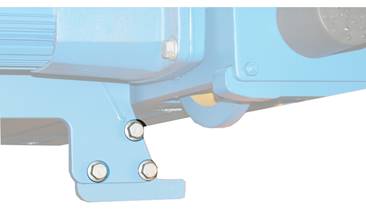

Protection anti-soulèvement chariot de direction DQA



Type et taille

Quantité

Couple de serrage

Vis à côtes M12x30

3x

115 Nm

Vis à côtes M16x35

3x

210 Nm

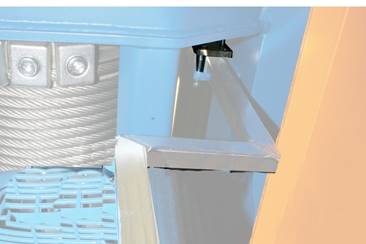

Entraîneur du chariot de direction DQA

─     Vis hexagonale M8 avec écrou hexagonal

─     6x

─     25 Nm
