Liste des couples de serrage

Liste des couples de serrage

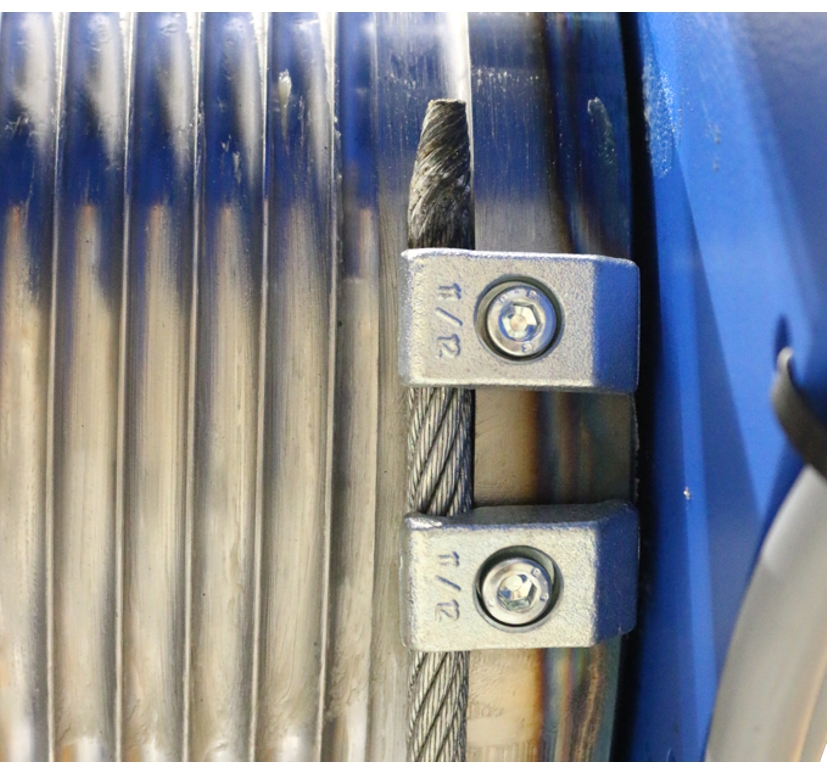

Point fixe d'extrémité

Taille	Vis à tête cylindrique	Quantité	Couple de serrage
GM 800	M6x16	2	10 Nm
GM 1000	M8x20	2	25 Nm
GM 2000	M8x20	2	25 Nm
GM 3000	M8x20	2	25 Nm
GM 5000	M16x35	3	210 Nm
GM 6000	M16x35	3	210 Nm
GM 7000	M20x40	3	425 Nm

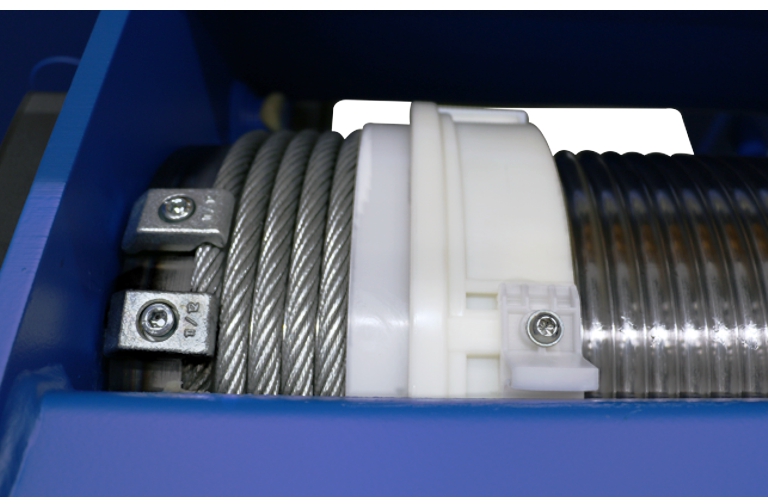

Entraîneur

Taille	Vis	Couple de serrage
GM 800	Vis autotaraudeuse M6x16	5 Nm
GM 1000	Vis autotaraudeuse M6x16	5 Nm
GM 2000	Vis autotaraudeuse M6x16	5 Nm
GM 3000	Vis autotaraudeuse M6x16	5 Nm
GM 5000	Vis autotaraudeuse M6x16	5 Nm
GM 6000	Vis autotaraudeuse M6x16	5 Nm
GM 7000	Vis autotaraudeuse M6x16	5 Nm

Uniquement pour GM 800, GM 1000, GM 2000 et GM 3000

Pièce de liaison

Taille	Vis	Quantité	Couple de serrage
GM 800	Vis autotaraudeuse M6x16	4x	5 Nm
GM 1000	Vis autotaraudeuse M6x16	4x	5 Nm
GM 2000	Vis autotaraudeuse M6x16	4x	5 Nm
GM 3000	Vis autotaraudeuse M6x16	4x	5 Nm

Uniquement pour treuil à câble avec mouflage 2/1, 4/1 ou 6/1

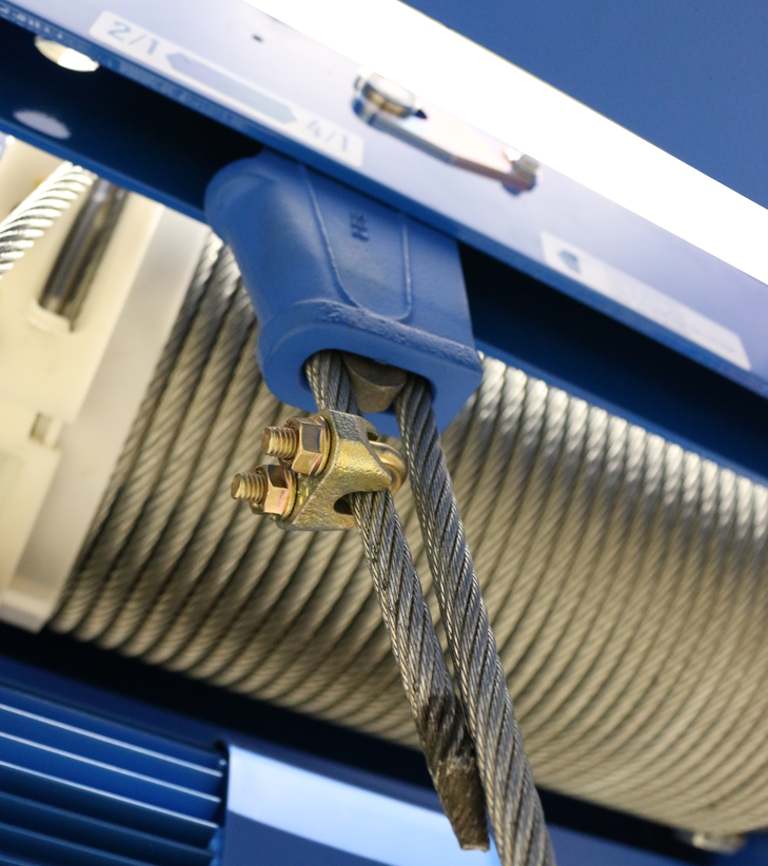

Pince-câble

Taille	Écrou à côtes	Couple de serrage
GM 800	M6	5 Nm
GM 1000	M8	10 Nm
GM 2000	M8	10 Nm
GM 3000	M8	10 Nm
GM 5000	M14	49 Nm
GM 6000	M14	49 Nm
GM 7000	M16	107 Nm

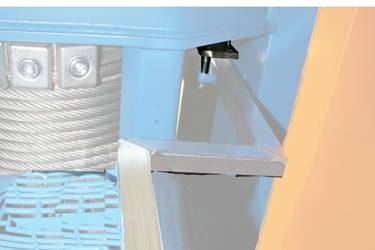

Protection anti-soulèvement ZLK avec chariot de direction D, DA

─ Écrou à côtes M8

─ 2 par protection anti-soulèvement

─ 15 Nm

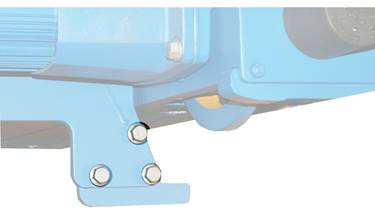

Protection anti-soulèvement chariot de direction DQA

Type et taille	Quantité	Couple de serrage
Vis à côtes M12x30	3x	115 Nm
Vis à côtes M16x35	3x	210 Nm

Entraîneur du chariot de direction DQA

─ Vis hexagonale M8 avec écrou hexagonal

─ 6x

─ 25 Nm
