Démontage du galet non entraîné



Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.



Préparation du treuil à câble

*   Respecter les règles de sécurité du travail.

*   Soulager le sommier sur le treuil à câble à proximité du galet en procédant par le bas.





Dégagement du galet



Plaque de tampon

Écrou autobloquant

Rondelle en plastique

*   Dévisser les 4 écrous autobloquants.

*   À partir de la taille 160 : retirer les rondelles (x4) en plastique.

*   Retirer la plaque de tampon.

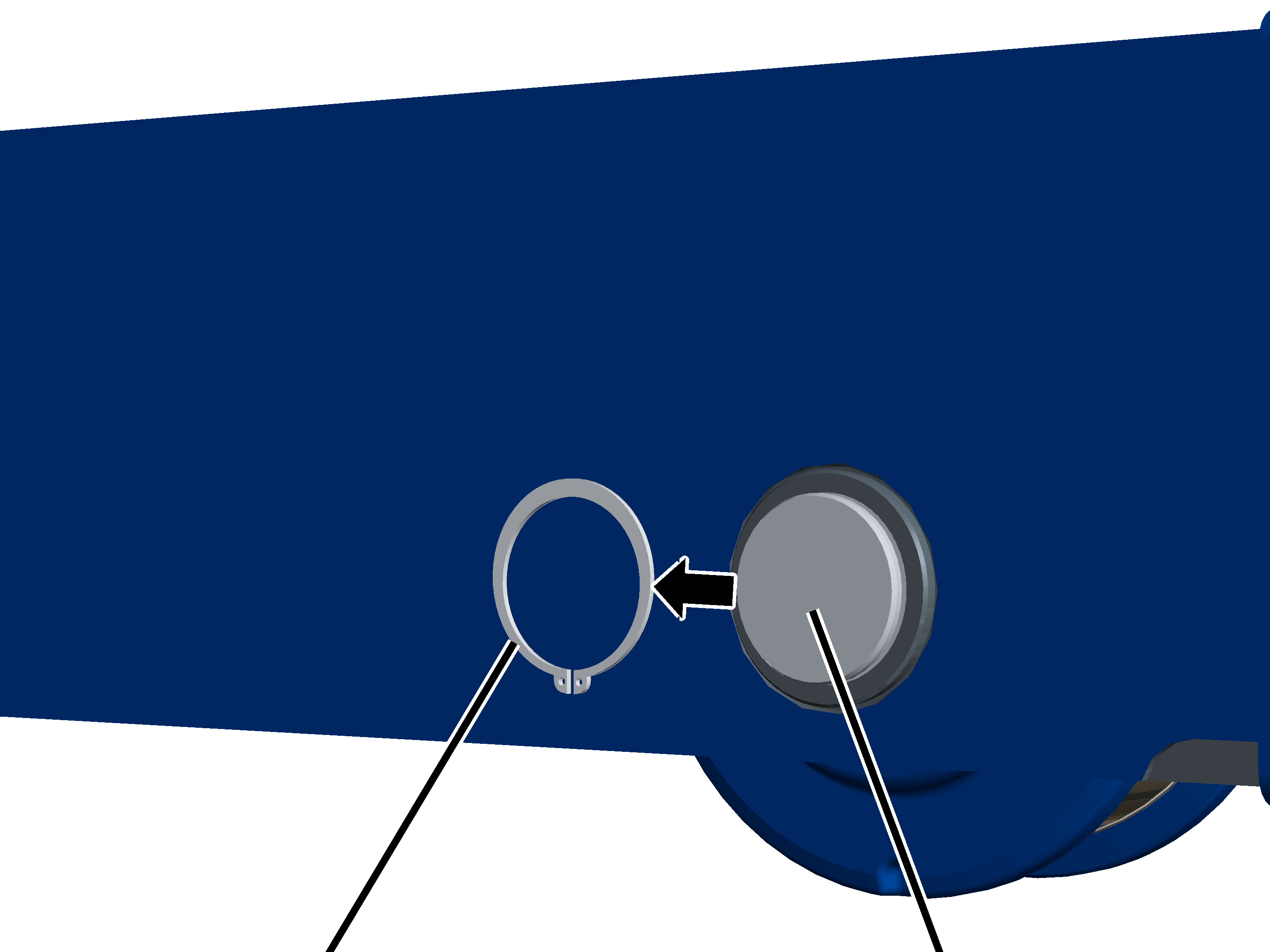

Circlip extérieur

Boulon

*   Retirer le circlip extérieur.

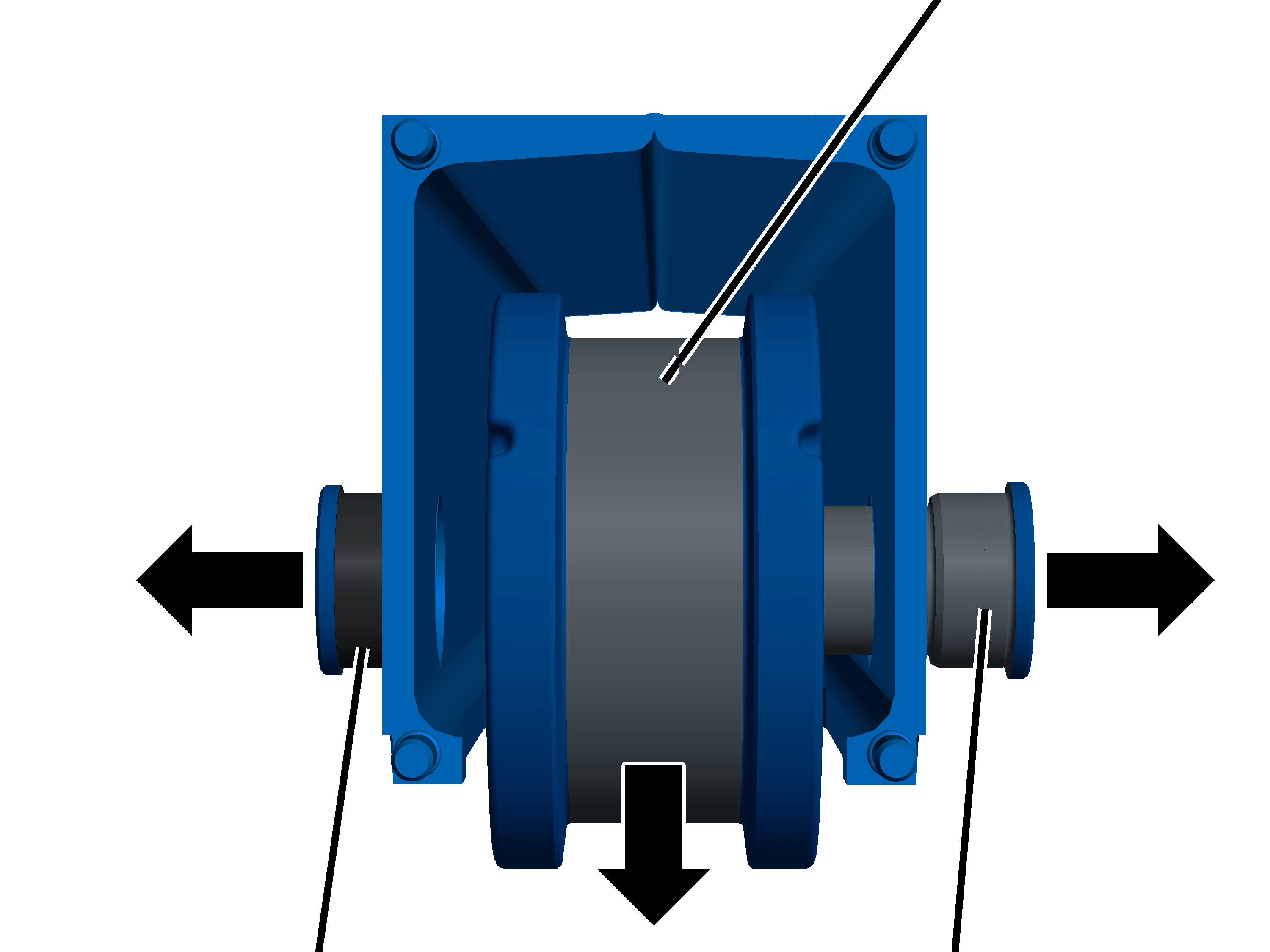

Démontage du galet



Galet

Douille d'écartement

Boulon

*   Retirer le boulon, la douille d'écartement et le galet.
