Respecter les règles de sécurité du travail.
Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.
Respecter les règles de sécurité du travail.
Soulager le sommier sur le treuil à câble à proximité du galet en
procédant par le bas.
|

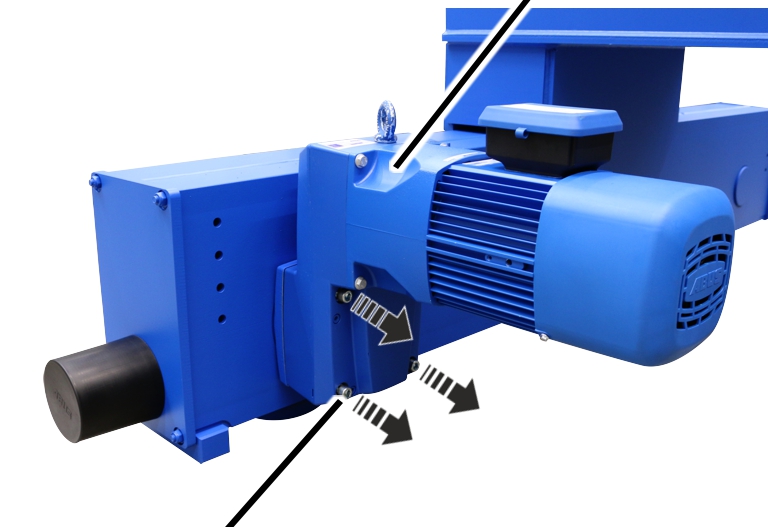

Accouplement |
Boîtier du connecteur | |
|
| ||
|
Câble de connexion |
| |
Ouvrir le boîtier du connecteur du motoréducteur.
Retirer le câble de connexion de la prise femelle.

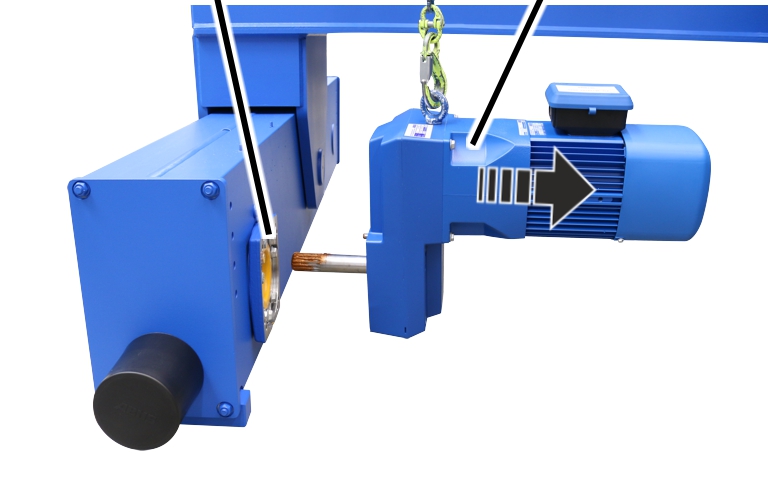

Déterminer le poids du motoréducteur. Voir manuel du produit
Motoréducteur ABUS.
Sécuriser le motoréducteur de manière à ce que le poids soit maintenu
sans danger et à ce que l’arbre de sortie ne soit pas soumis à des contraintes
(suspendre par exemple à des élingues rondes).
Cette description est valable uniquement s'il s'agit de démonter un motoréducteur AZP.
|
| |
|
Vis à côtes |
Motoréducteur |
Dévisser les 4 vis à côtes.
|
| |
|
Bride du palier |
Motoréducteur |
Retirer le motoréducteur.
Cette description est valable uniquement s'il s'agit de démonter un motoréducteur AZF.
|
|

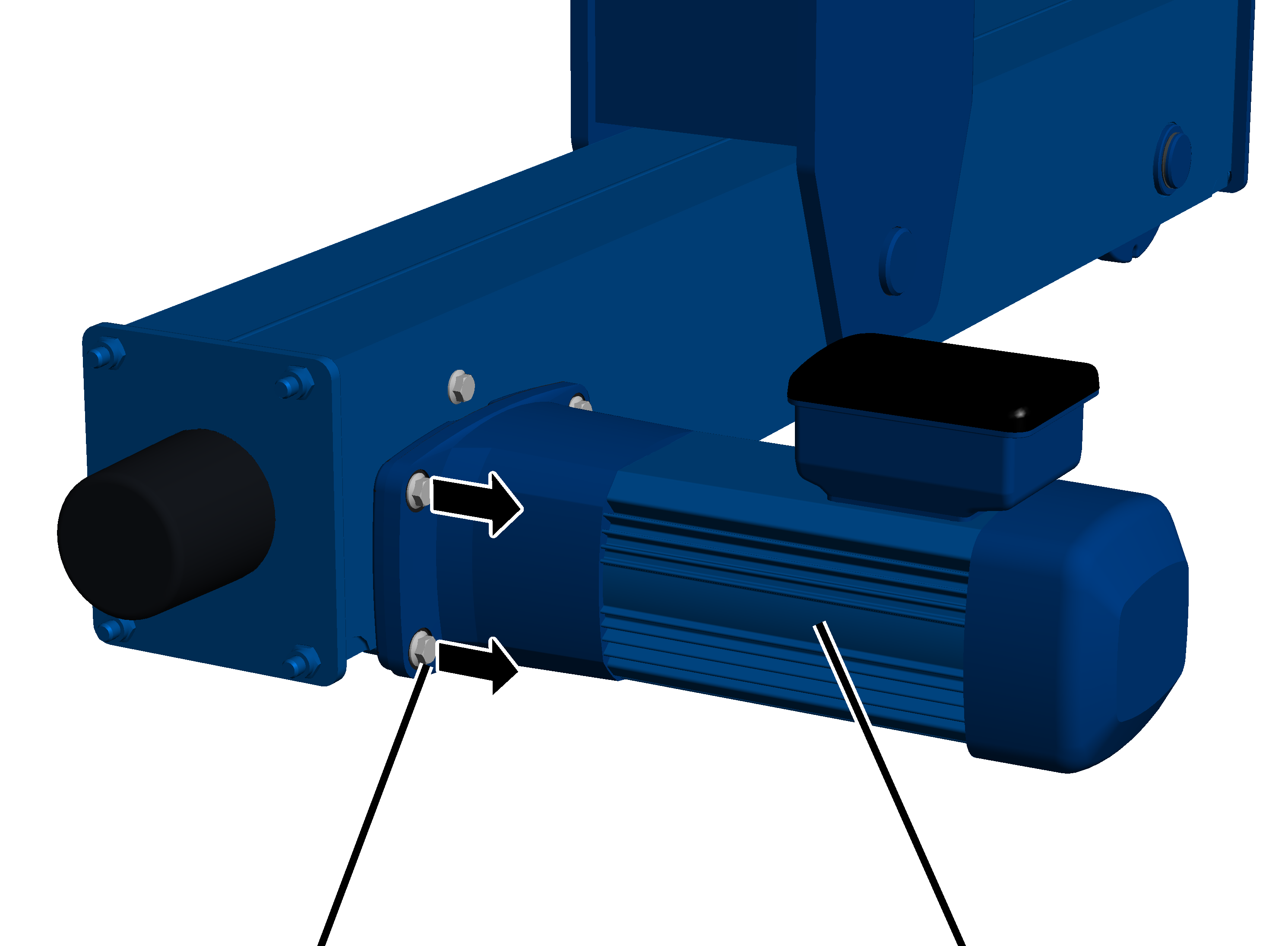

Motoréducteur |
|
| |
|
Vis à tête cylindrique |
|
Desserrer les 4 vis à tête cylindrique.
|

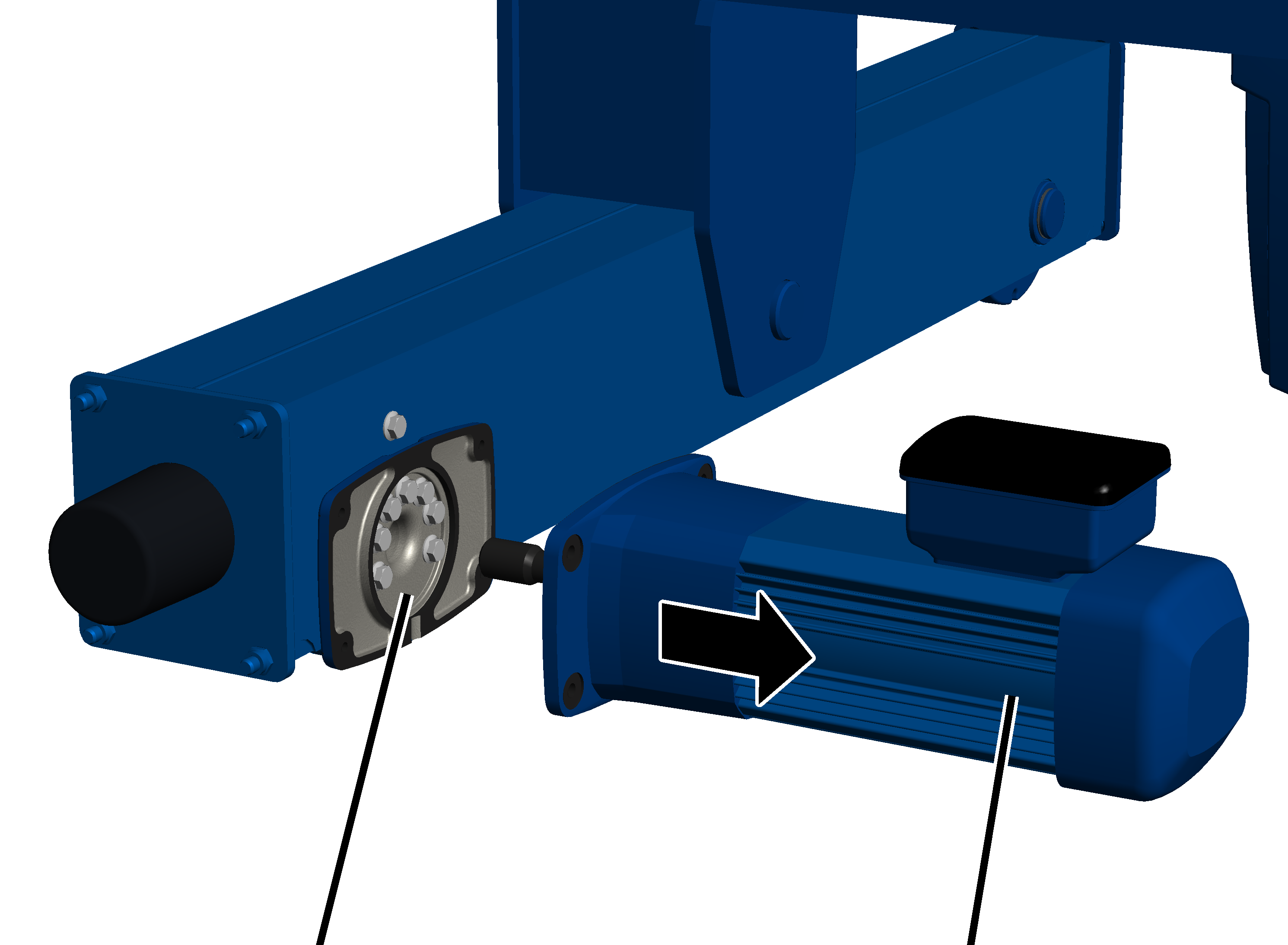

Bride du palier |
Motoréducteur |
|
| |
Retirer le motoréducteur.
|
|
Plaque de tampon |
|
| |
|
Écrou autobloquant |
Rondelle en plastique |
Dévisser les 4 écrous autobloquants.
À partir de la taille 160 : retirer les rondelles (x4) en
plastique.
Retirer la plaque de tampon.
Dans le cas des chariots de translation de tailles 280, 350 et 420, une pièce de serrage est installée sur le galet entraîné dans le sommier. La pièce de serrage doit être démontée pour permettre le démontage du galet.
|

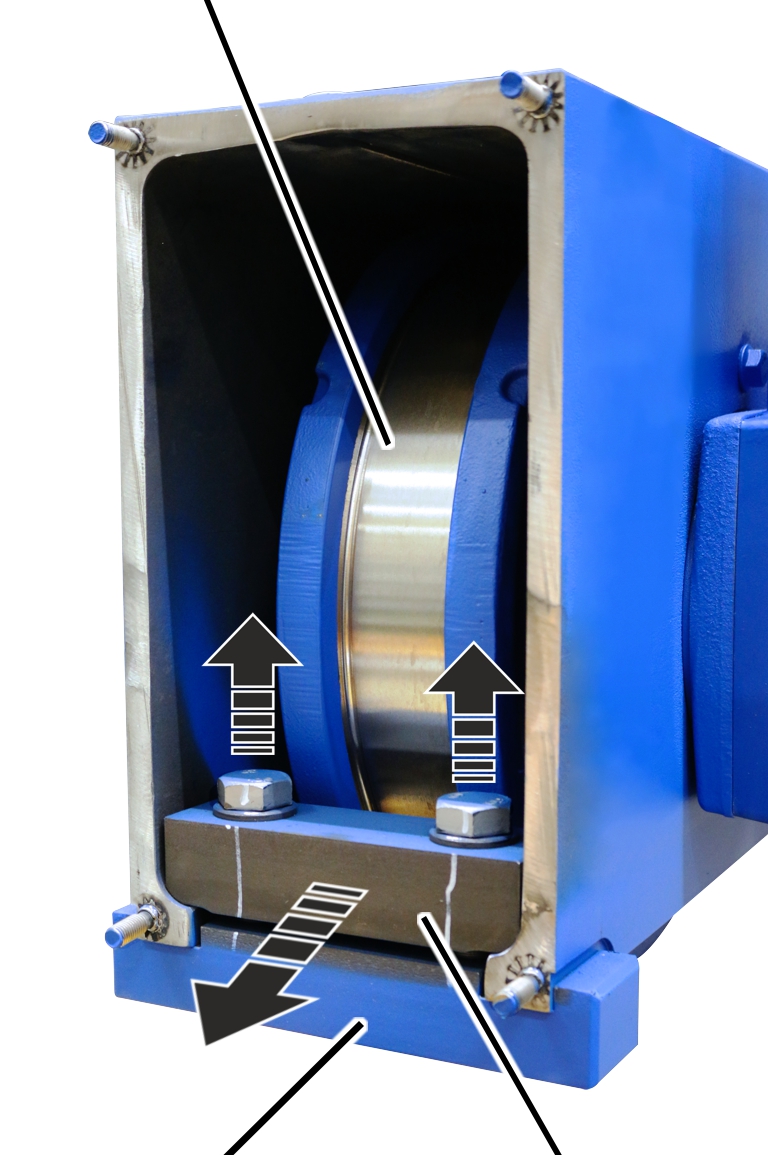

Galet |
|
|
| |
|
Pièce de serrage |
Support |
Dévisser les 2 vis.
Retirer le support avec la pièce de serrage.
|
|

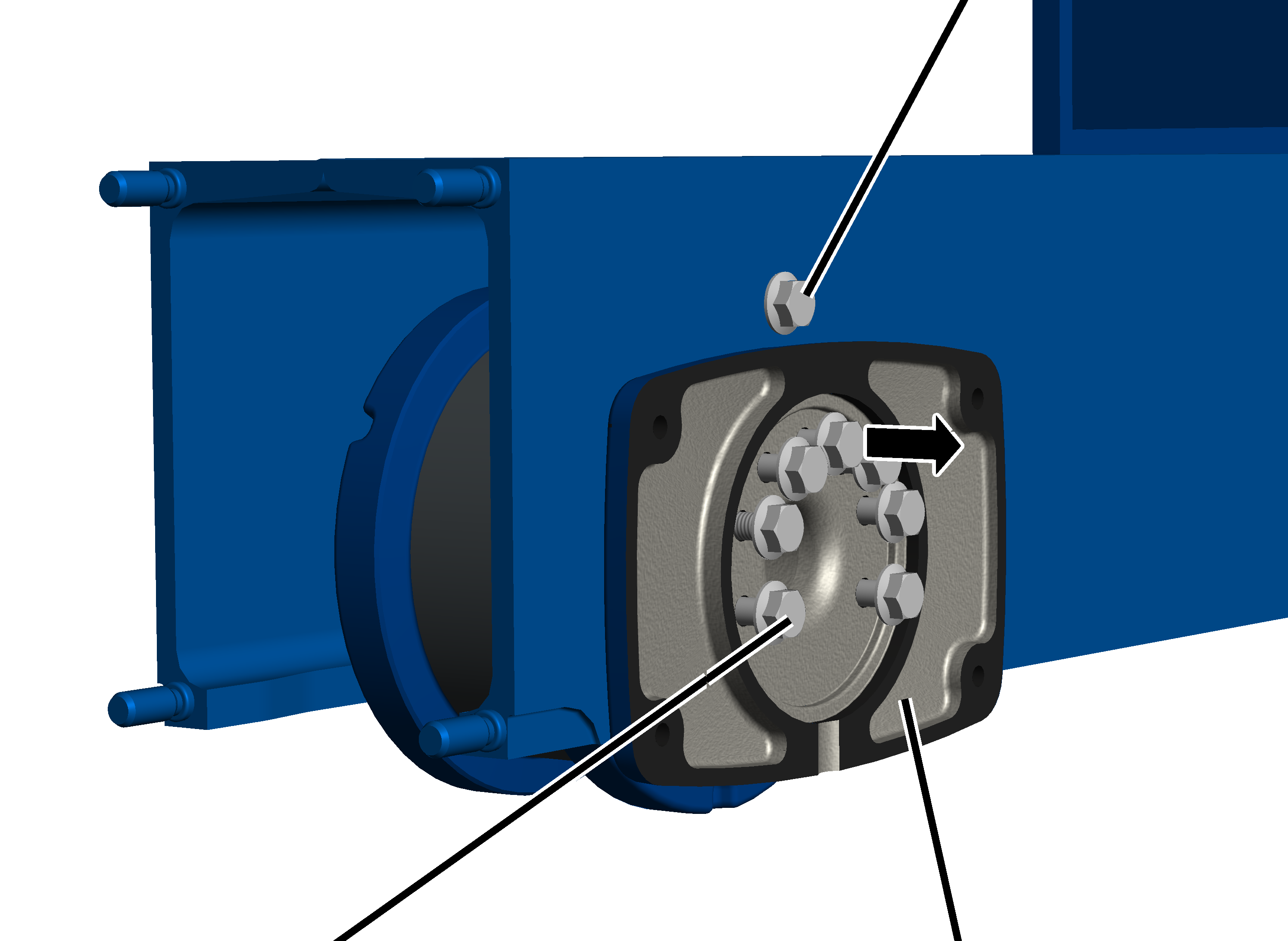

Vis de retenue |
|
| |
|
Vis à côtes |
Bride du palier |
Dévisser toutes les vis à côtes de la
bride du palier. Ne pas dévisser la ou les vis de retenue.
|

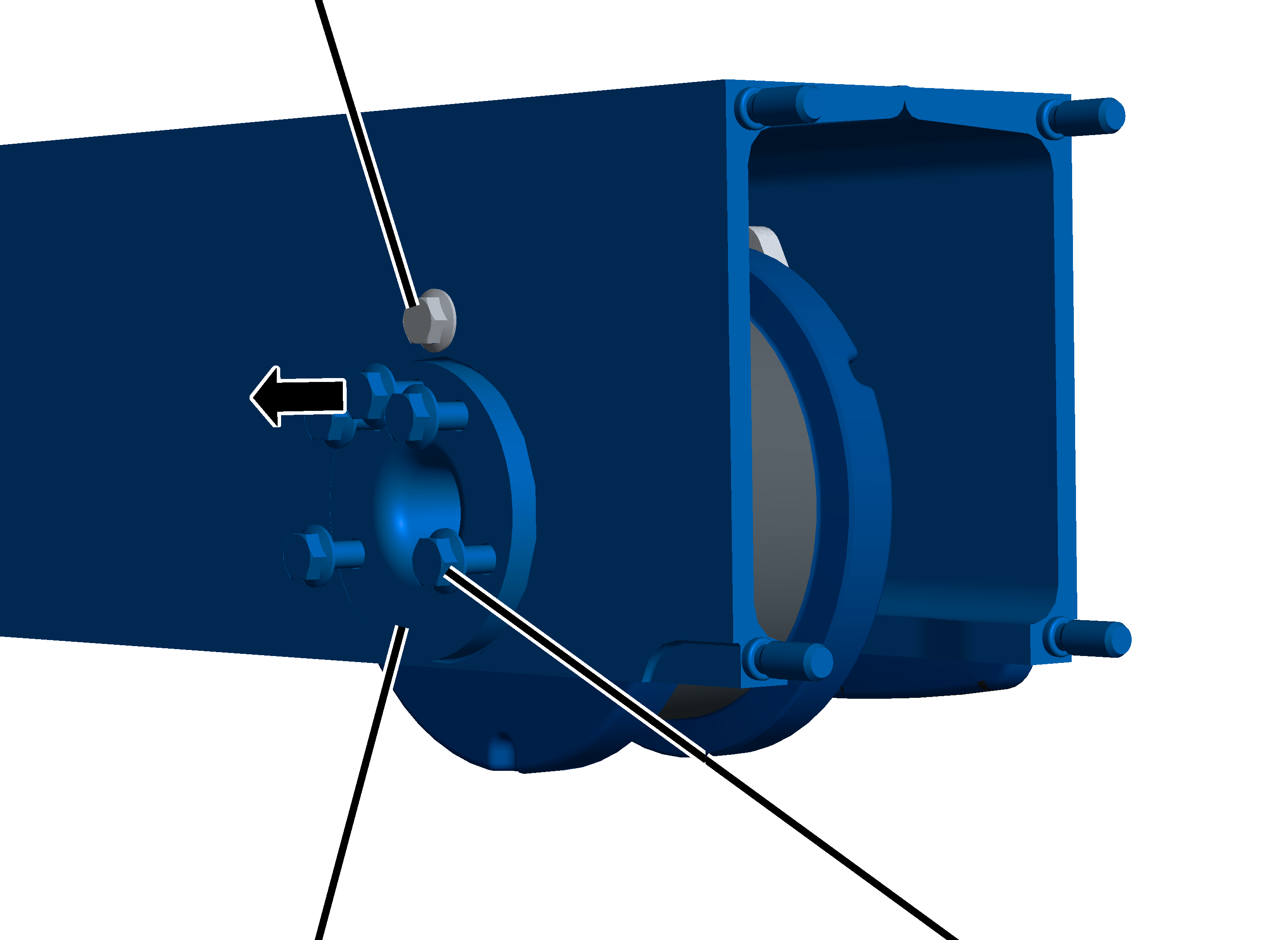

Vis de retenue |
|
|
| |
|
Boulon de palier |
Vis à côtes |
Dévisser toutes les vis à côtes du
boulon de palier. Ne pas dévisser la ou les vis de retenue.
|
|
Galet |
|
| |
|
Boulon de palier |
Bride du palier |
Retirer le boulon de palier, la bride du palier et le galet.
Remarque
Uniquement pour la taille 420 avec motoréducteur 420V : un adaptateur est placé en plus sur la bride du palier. Il peut rester sur la bride du palier lors du démontage du galet s'il est impossible de le retirer facilement.
Conseil :
Afin de pouvoir retirer facilement la bride du palier du sommier, visser deux ou quatre vis dans les angles de la bride du palier et repousser ainsi la bride du palier du sommier.
