Description de l'appareil

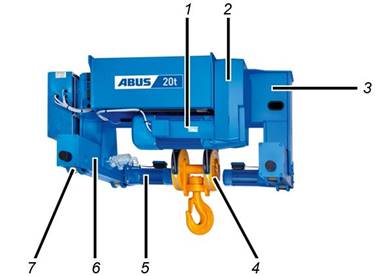

Chariot birail (D)

─     1 : Moteur de levage

─     2 : Réducteur de levage

─     3 : Châssis du chariot de direction

─     4 : Moufle inférieur et crochet de levage

─     5 : Motoréducteur du chariot de direction

─     6 : Sommier

─     7 : Chariot de translation du chariot de direction

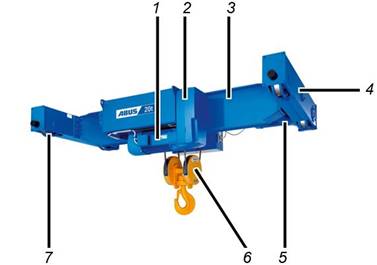

Chariot birail (DA)

─     1 : Moteur de levage

─     2 : Réducteur de levage

─     3 : Châssis du chariot de direction

─     4 : Sommier

─     5 : Motoréducteur

─     6 : Moufle inférieur et crochet de levage

─     7 : Chariot de translation du chariot de direction

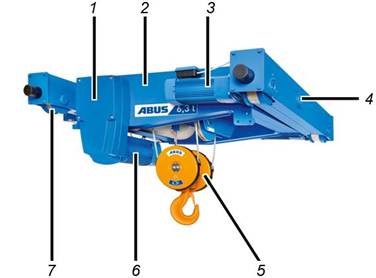

Chariot birail (DQA)

─     1 : Réducteur de levage

─     2 : Châssis du chariot de direction

─     3 : Motoréducteur du chariot de direction

─     4 : Sommier

─     5 : Moufle inférieur et crochet de levage

─     6 : Moteur de levage

─     7 : Chariot de translation du chariot de direction

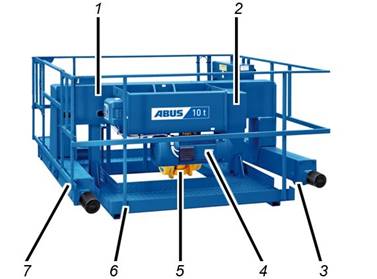

(chariot birail DB).

─     1 : Châssis du chariot de direction

─     2 : Réducteur de levage

─     3 : Chariot de translation du chariot de direction

─     4 : Moteur de levage

─     5 : Moufle inférieur et crochet de levage

─     6 : Passerelle

─     7 : Sommier
