Umlenkrollentraverse bei Einscherung 4/2 oder 8/2 tauschen



Wenn die Umlenkrollentraverse beschädigt ist, muss diese ausgetauscht werden.

Bei der Einscherung 4/2 ist eine Umlenkrollentraverse am Katzrahmen montiert. Diese hängt auf Lagerbuchsen und ist mit Bolzen und SL-Sicherungen befestigt.

Bei der Einscherung 8/2 sind zusätzlich zwei Umlenkrollentraversen im Katzrahmen montiert.





Umlenkrollentraverse demontieren

SL-Sicherung

Bolzen

Umlenkrollentraverse

*   SL-Sicherungen von den Bolzen ziehen.





Bolzen



Umlenkrollentraverse

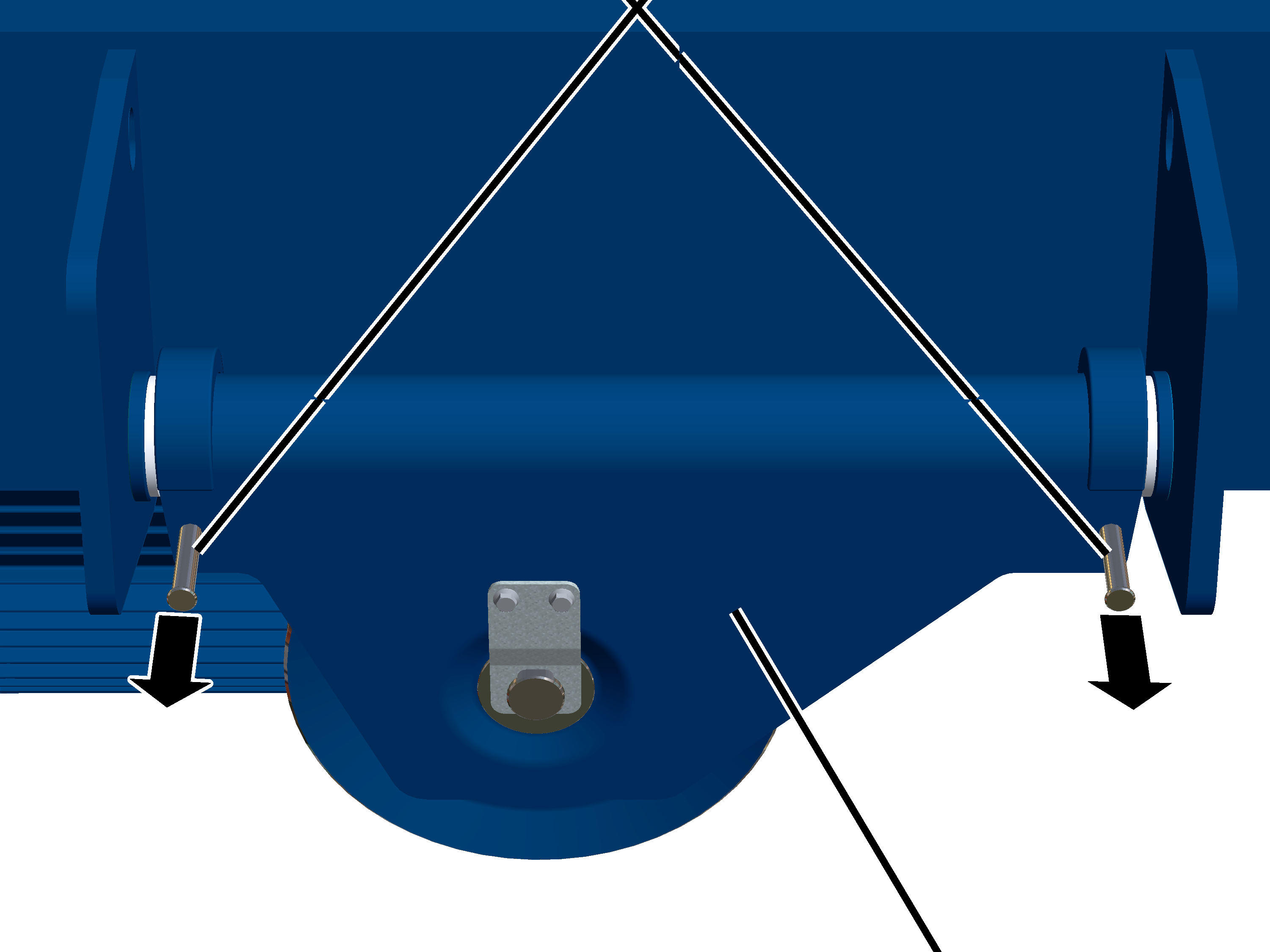

*   Bolzen (2x) aus der Umlenkrollentraverse ziehen.

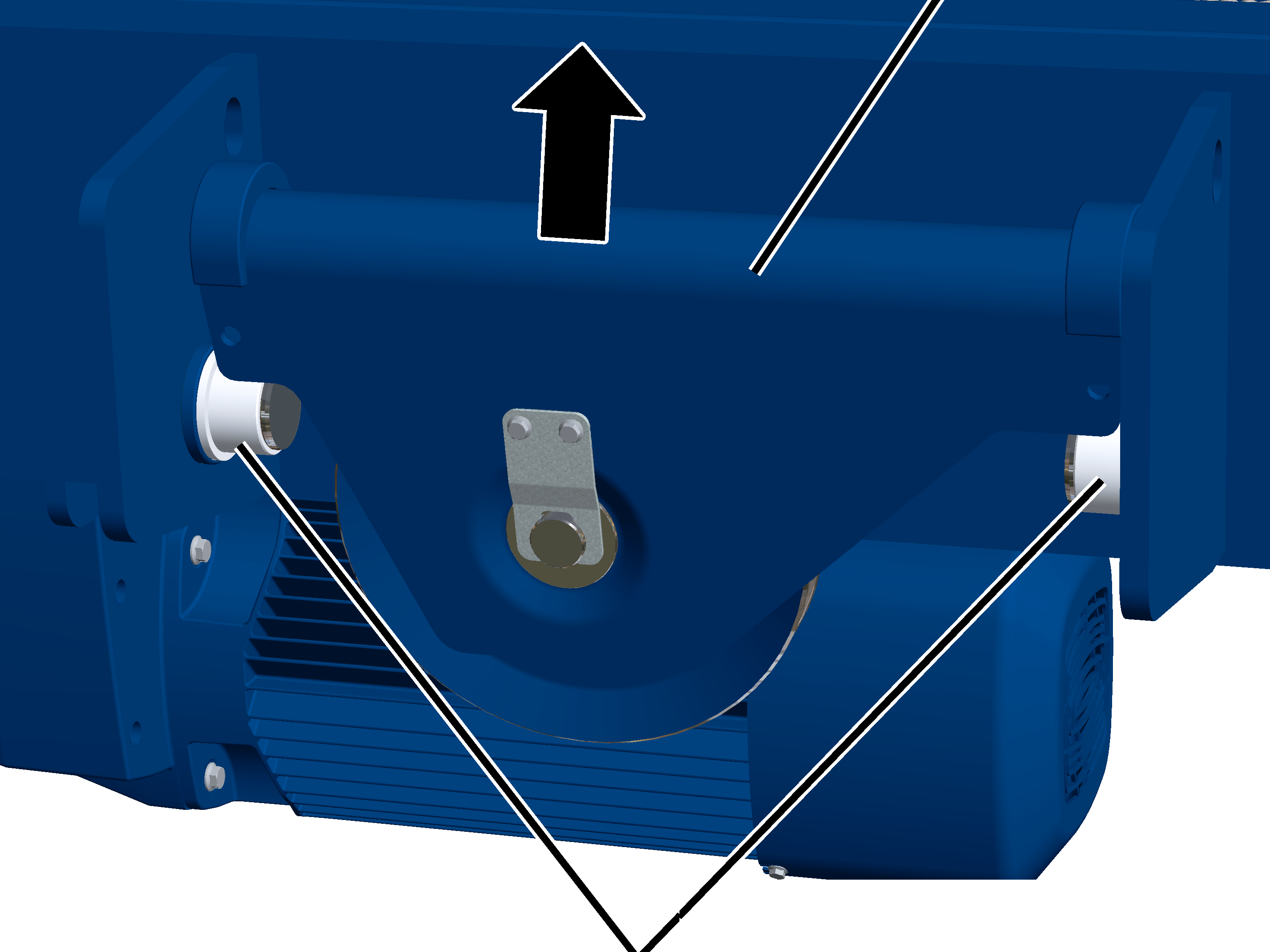

Umlenkrollentraverse

Lagerbuchse

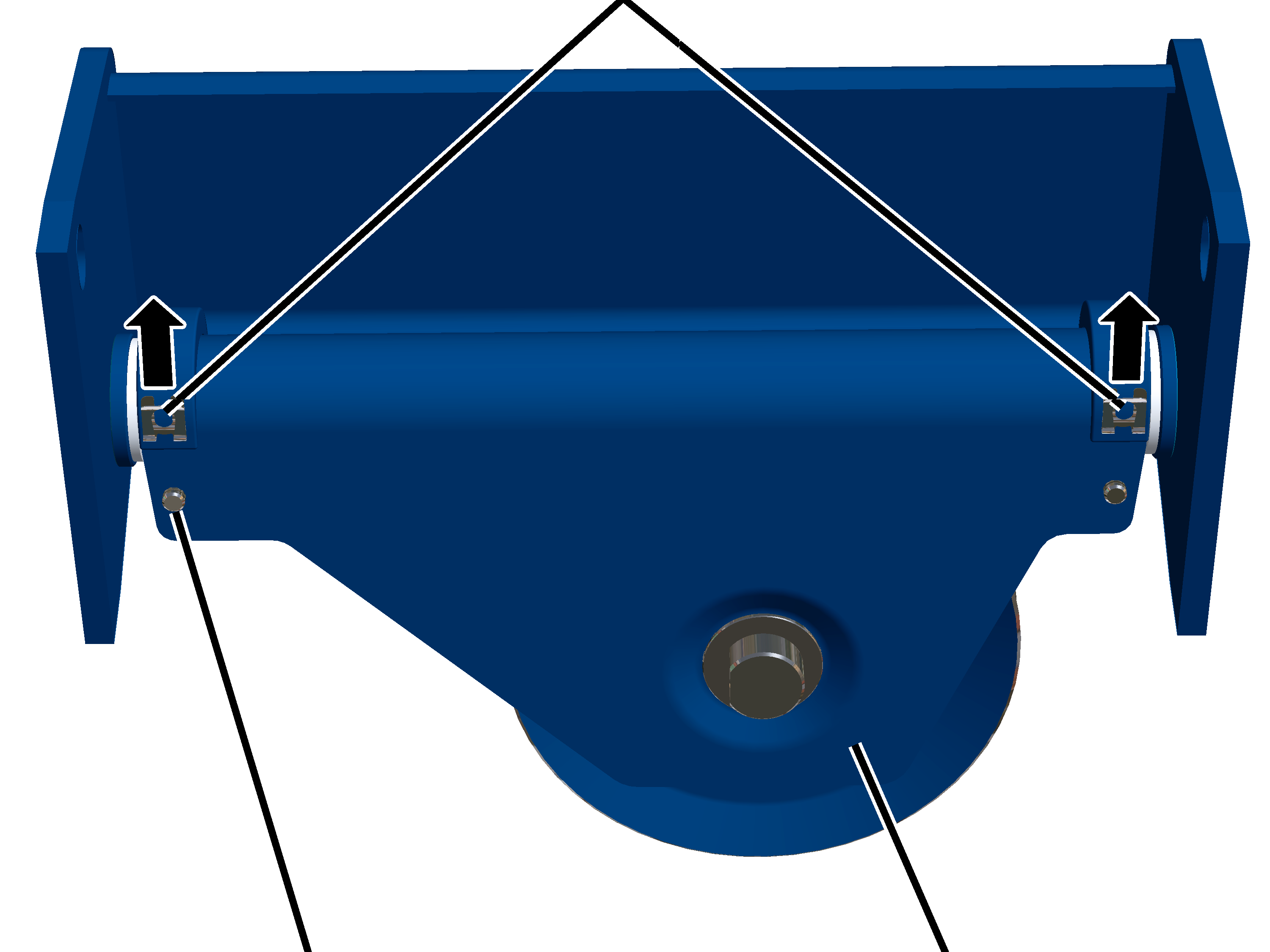

*   Umlenkrollentraverse von den Lagerbuchsen heben.





Nur Bei Seilzug mit Einscherung 8/2

Bei einem Seilzug mit einer Einscherung 8/2 sind zusätzlich zwei Umlenkrollentraversen im Katzrahmen montiert.

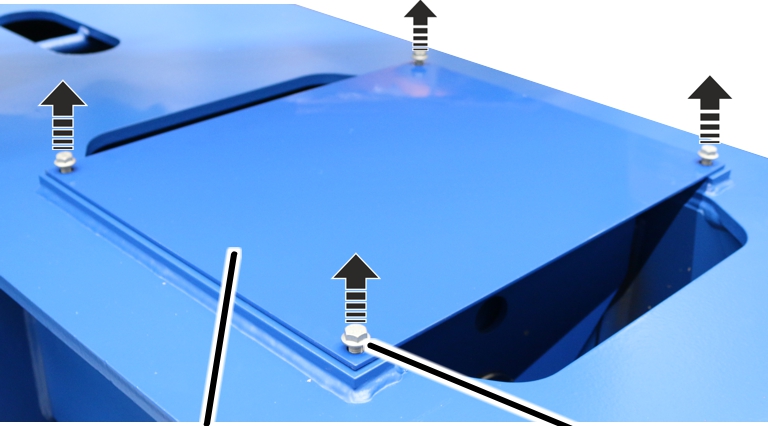

Blech

Rippschrauben M10x16

*   Rippschrauben M10x16 (4x) an dem Blech lösen.

*   Blech vom Katzrahmen heben.

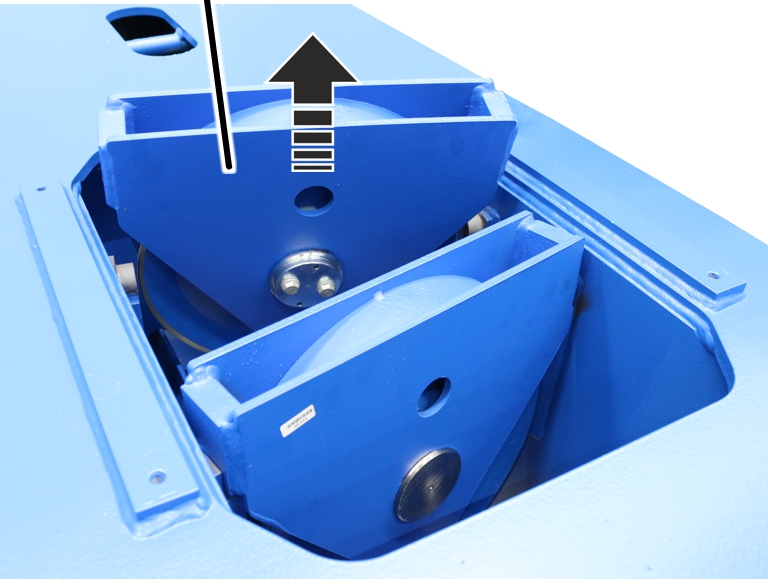

Umlenkrollentraverse



*   Umlenkrollentraverse aus dem Katzrahmen heben.

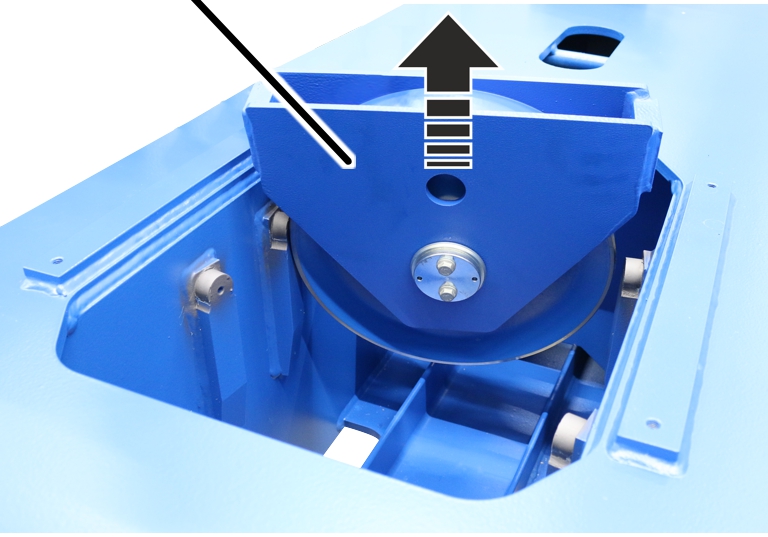

Zweite Umlenkrollentraverse



*   Zweite Umlenkrollentraverse aus dem Katzrahmen heben.









Umlenkrolle demontieren

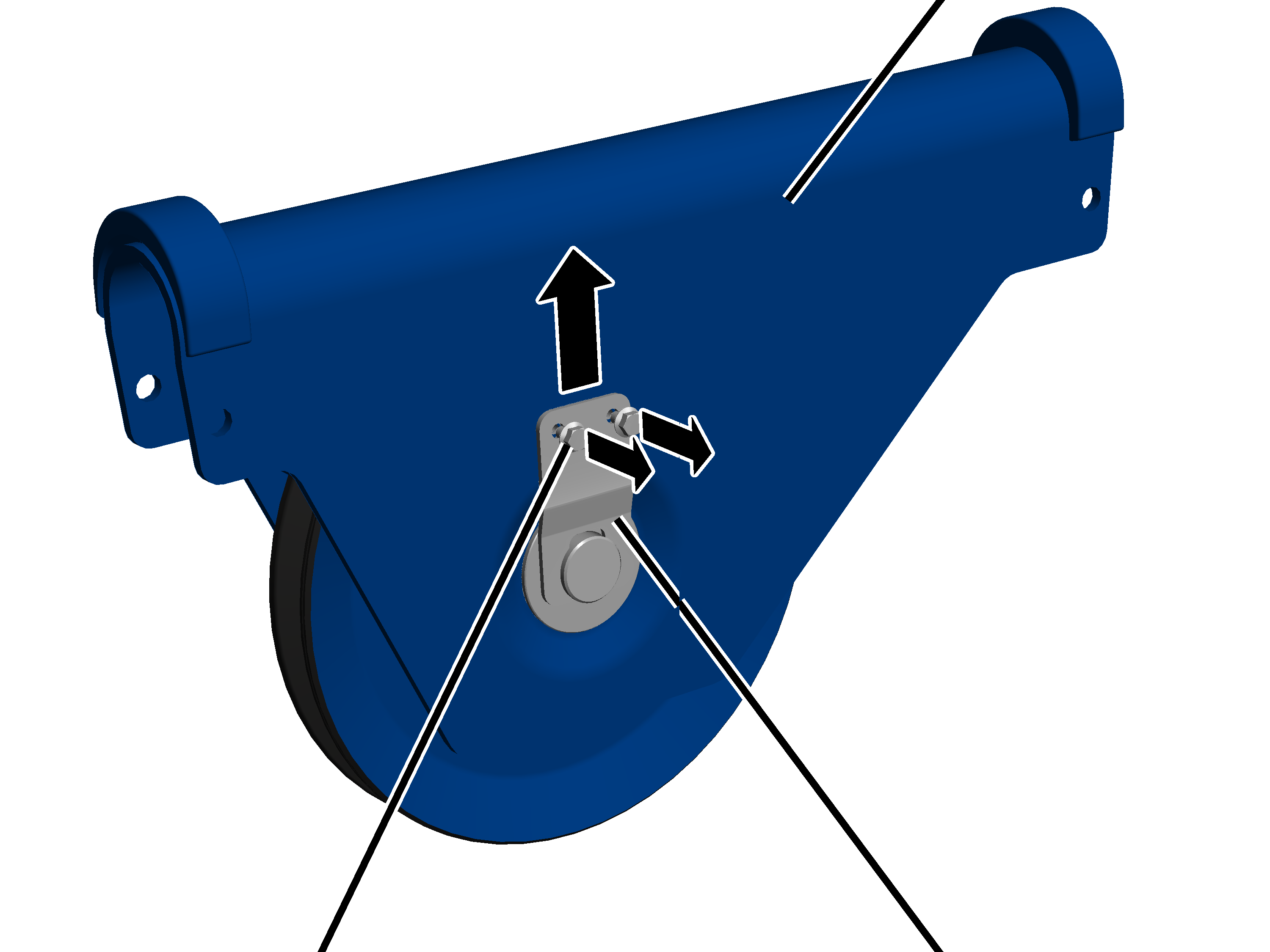

Umlenkrollentraverse

Rippschraube

Halterung

*   Rippschrauben (2x) lösen.

*   Halterung von dem Messbolzen ziehen.





Buchse

Umlenkrollentraverse

Umlenkrolle

Messbolzen

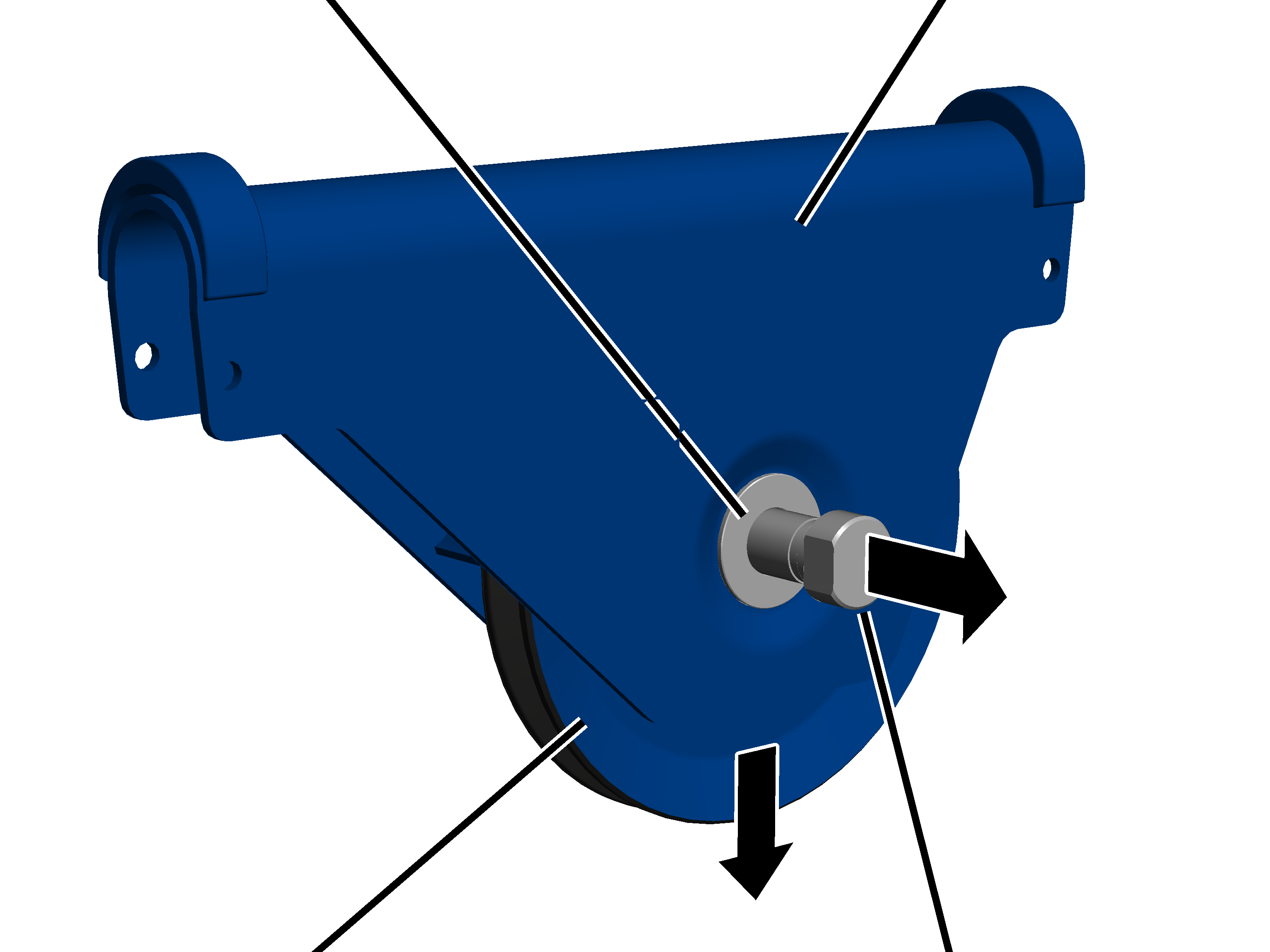

*   Messbolzen aus der Buchse in der Umlenkrollentraverse und Umlenkrolle ziehen.

*   Umlenkrolle aus der Umlenkrollentraverse ziehen.





Nur bei Seilzug mit Einscherung 8/2

Bei einem Seilzug mit einer Einscherung 8/2 sind die Umlenkrollen mit einem Bolzen mit Deckel an der Umlenkrollentraverse befestigt.

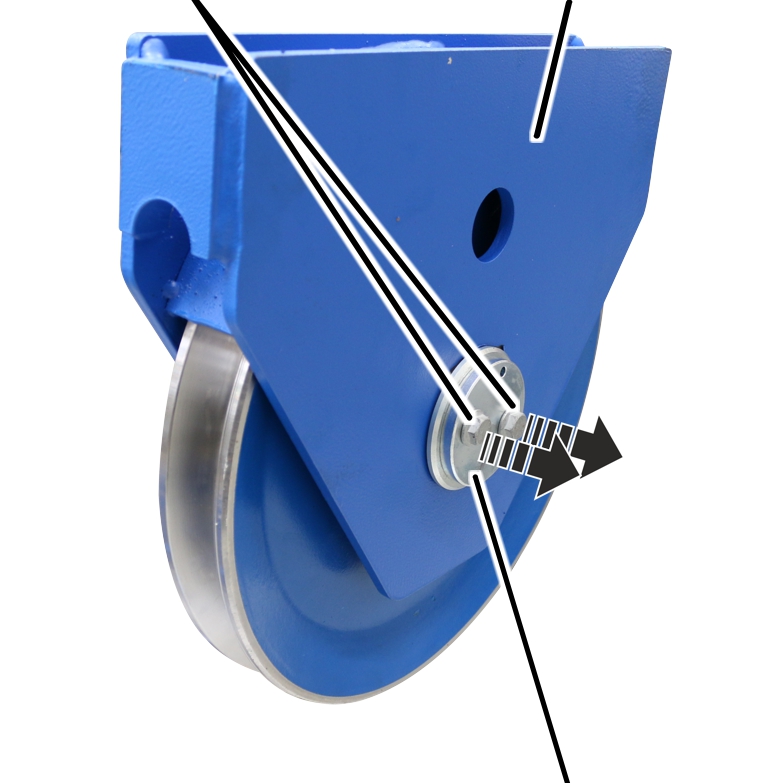

Rippschrauben M10x20

Umlenkrollentraverse



Deckel

*   Rippschrauben (2x) am Deckel lösen.

*   Deckel von der Umlenkrollentraverse abnehmen.





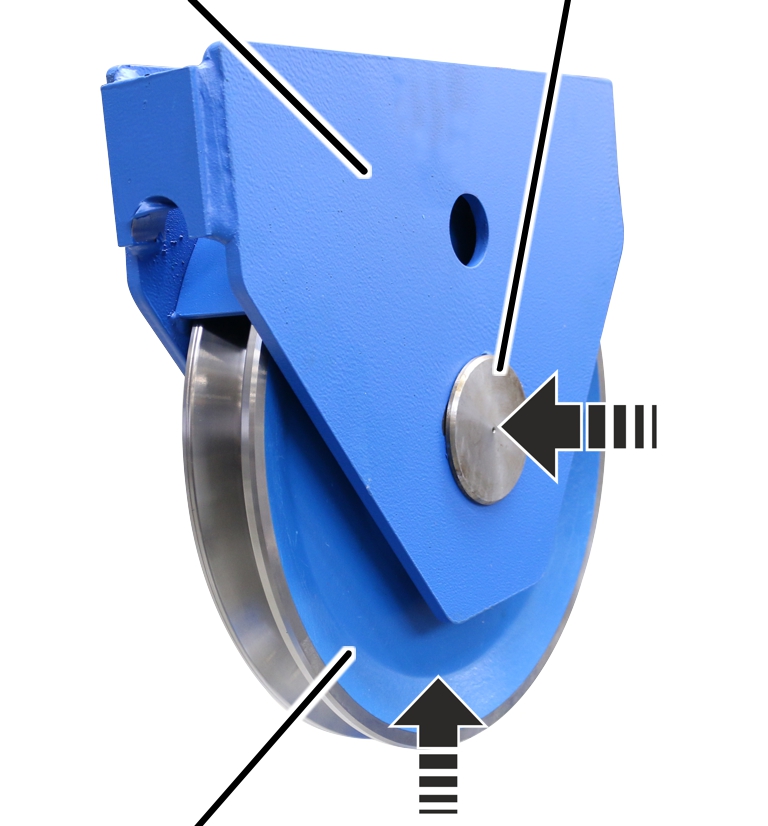

Umlenkrollentraverse

Bolzen

Umlenkrolle

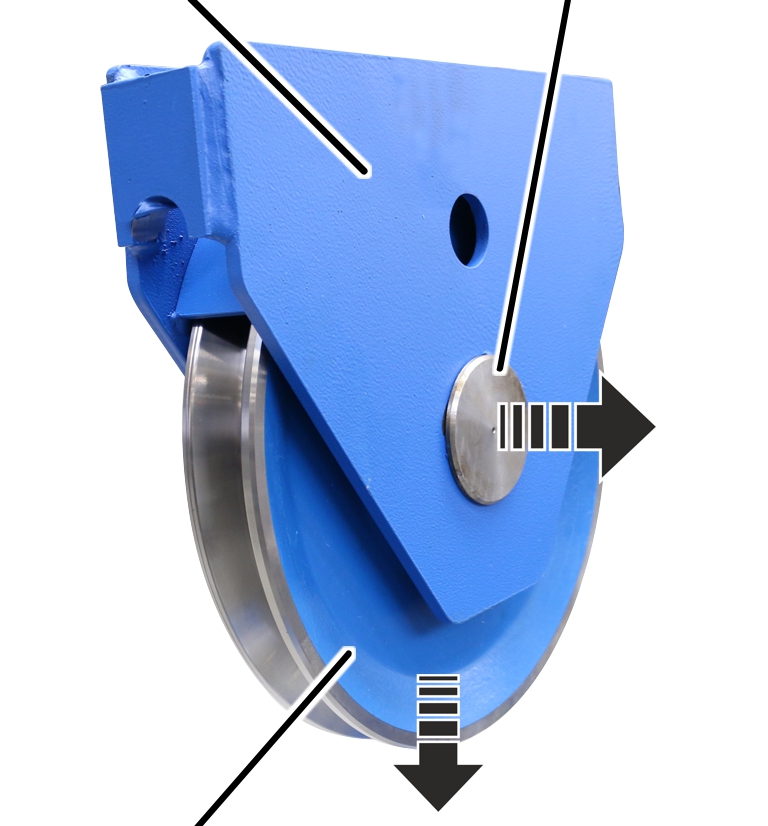

*   Bolzen aus der Umlenkrollentraverse und Umlenkrolle ziehen.

*   Umlenkrolle aus Umlenkrollentraverse ziehen.









Umlenkrolle montieren

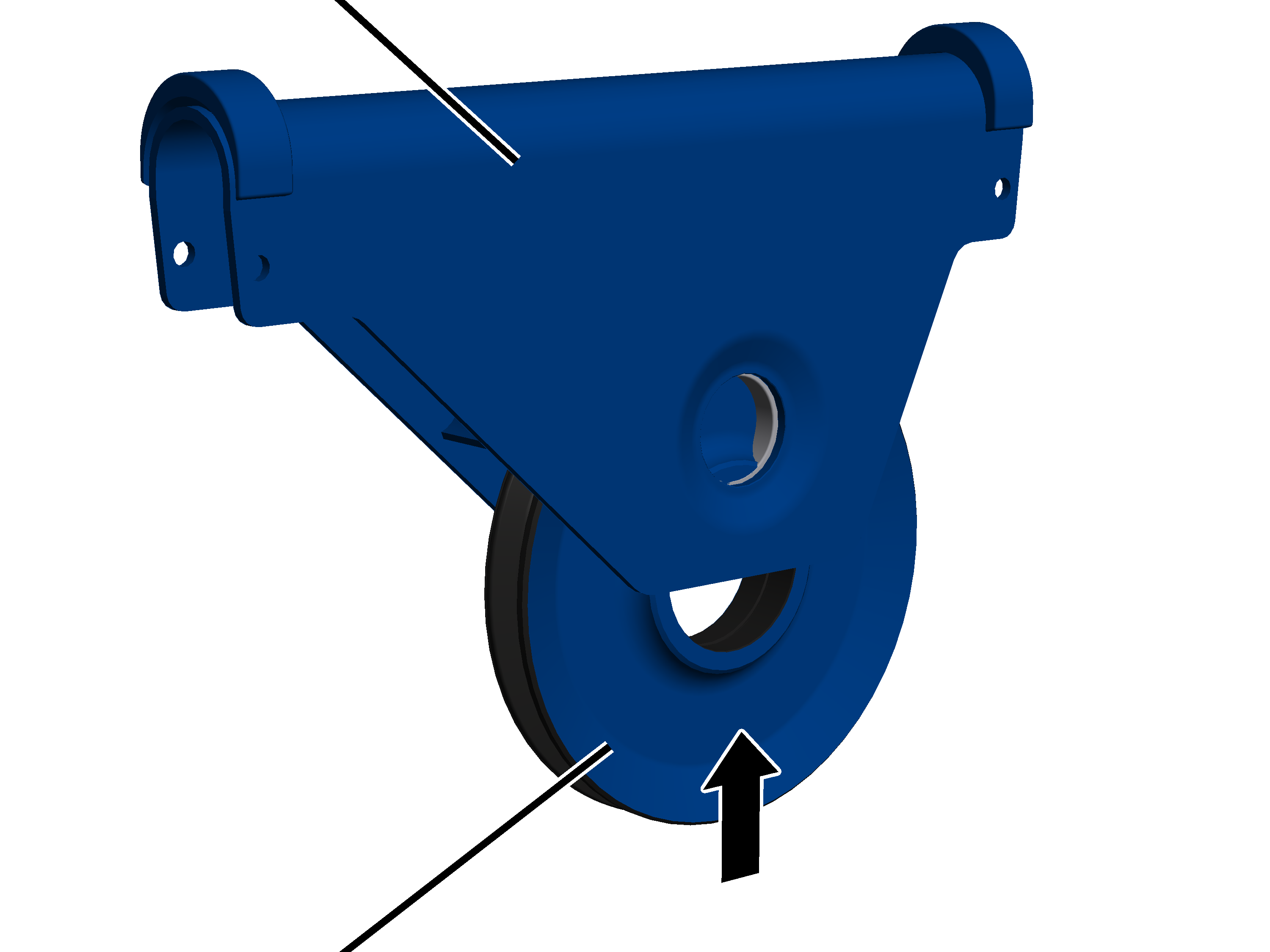

Umlenkrollentraverse



Umlenkrolle



*   Umlenkrolle in die Umlenkrollentraverse schieben.

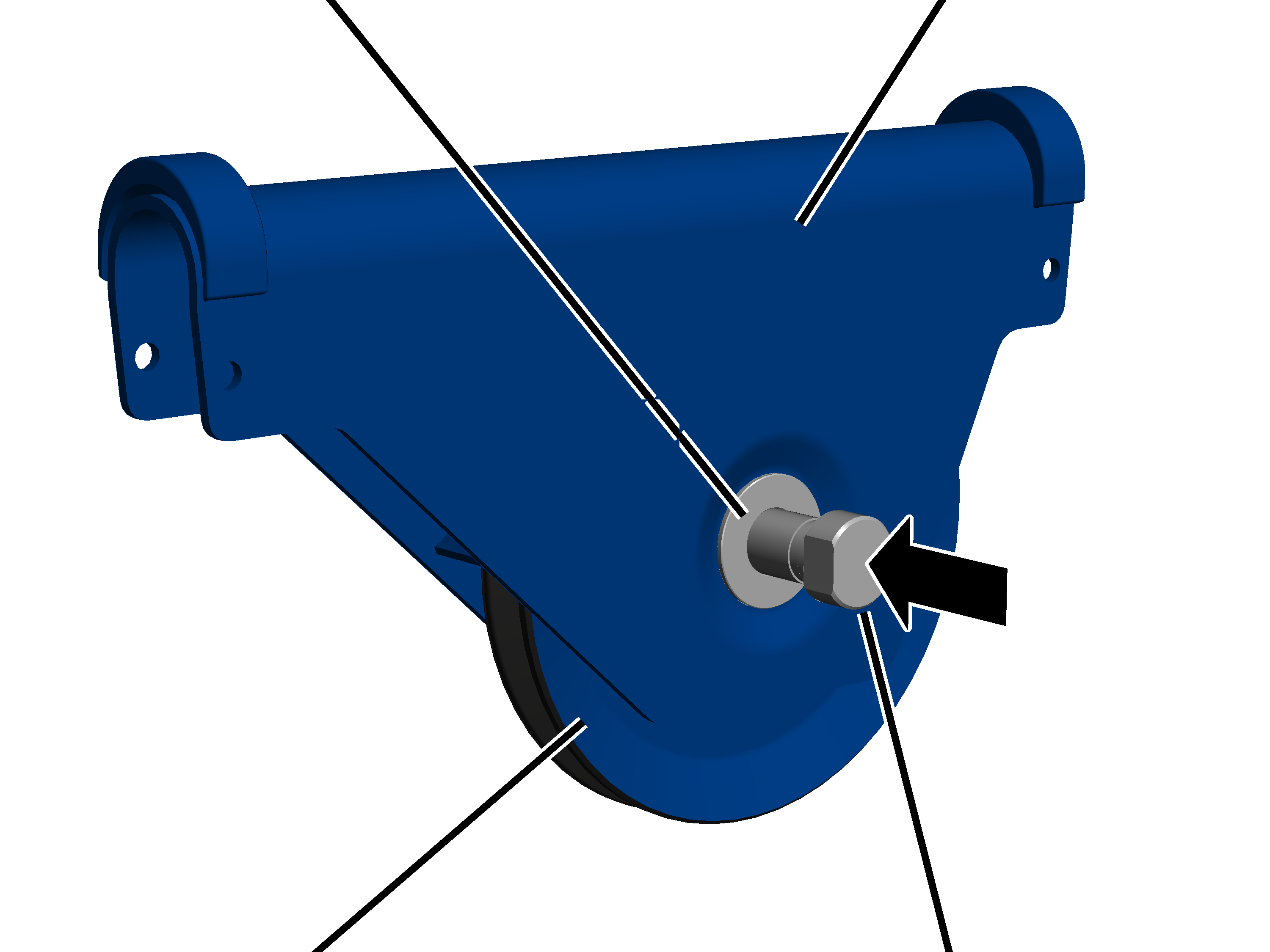

Buchse

Umlenkrollentraverse

Umlenkrolle

Messbolzen

*   Messbolzen durch die Buchse und die Umlenkrolle in der Umlenkrollentraverse schieben.







Umlenkrollentraverse

Rippschraube

Halterung

*   Halterung auf den Messbolzen schieben.

*   Halterung mit Rippschrauben (2x) M6x12 festschrauben. 19 Nm.





Nur bei Seilzug mit Einscherung 8/2



Umlenkrollentraverse

Bolzen

Umlenkrolle



*   Umlenkrolle in die Umlenkrollentraverse schieben.

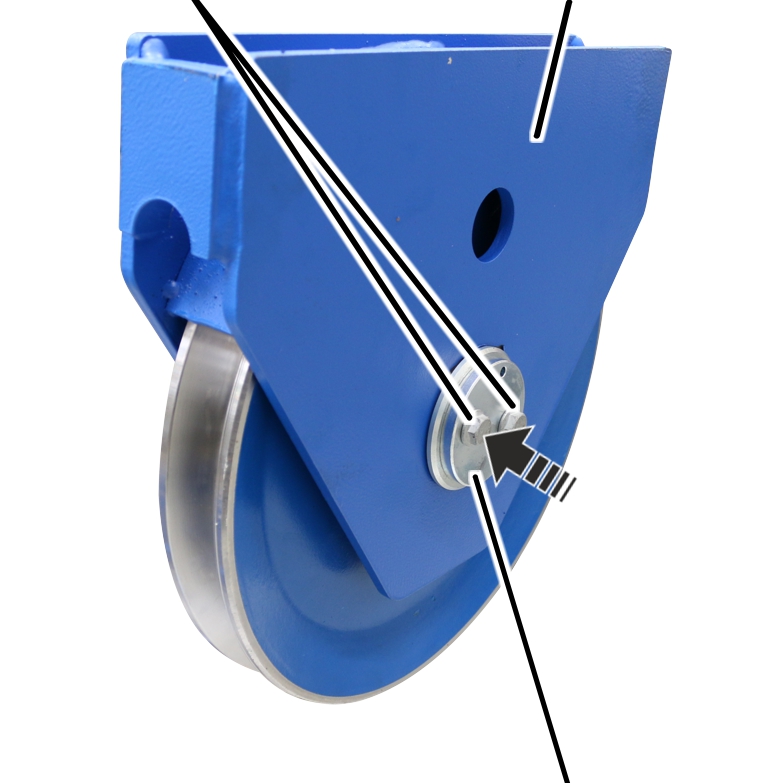

*   Bolzen durch die Umlenkrollentraverse und Umlenkrolle schieben.





Rippschraube M10x20

Umlenkrollentraverse



Deckel

*   Deckel von der anderen Seite am Bolzen mit Rippschrauben M10x20 (2x) festschrauben. 75 Nm.









Umlenkrollentraverse montieren



Umlenkrollentraverse

Lagerbuchse

*   Umlenkrollentraverse auf die Lagerbuchsen hängen.

Dabei darauf achten, dass die Umlenkrolle in die Richtung des Hubantriebs zeigt.





Bolzen

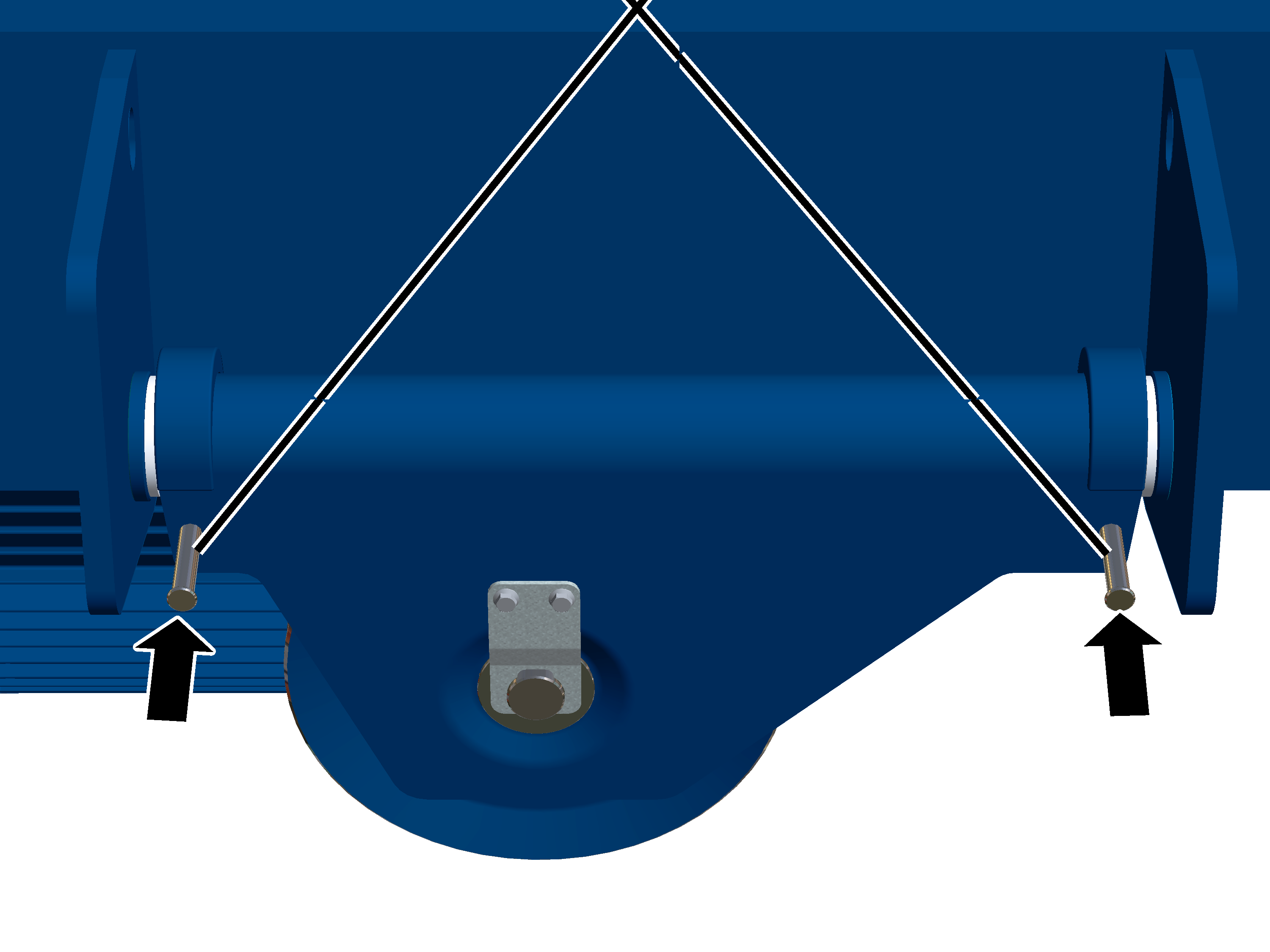

*   Bolzen (2x) in die Umlenkrollentraverse schieben.

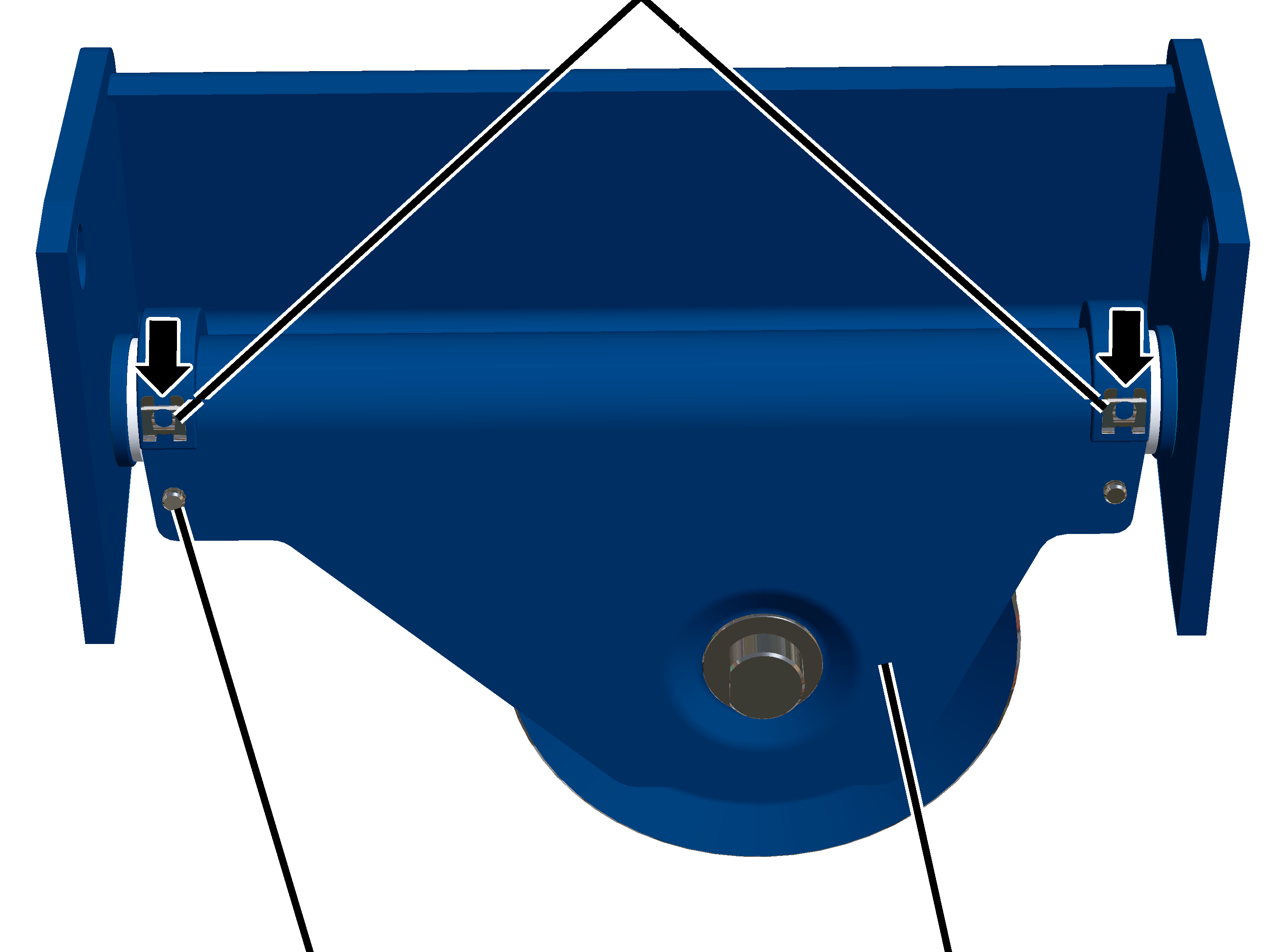

SL-Sicherung

Bolzen

Umlenkrollentraverse

*   SL-Sicherung (2x) auf die Bolzen schieben.





Nur Bei Seilzug mit Einscherung 8/2

Bei einem Seilzug mit einer Einscherung 8/2 sind zwei Umlenkrollentraversen im Katzrahmen montiert.

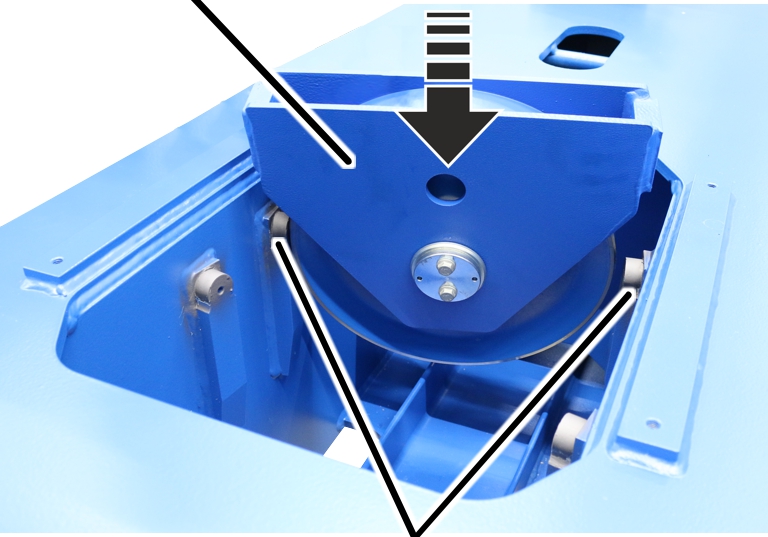

Umlenkrollentraverse



Aufhängung

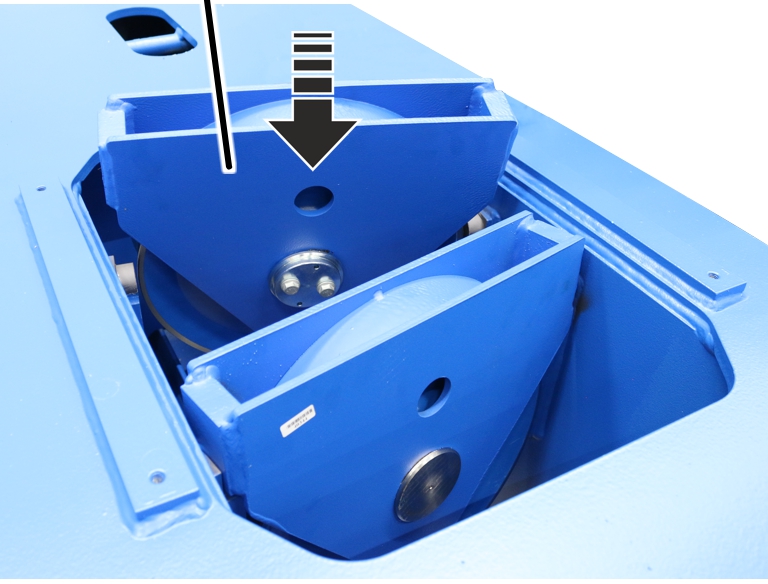

*   Umlenkrollentraverse in den Katzrahmen heben.





Zweite Umlenkrollentraverse



*   Zweite Umlenkrollentraverse in den Katzrahmen heben.





Blech

Rippschrauben M10x16

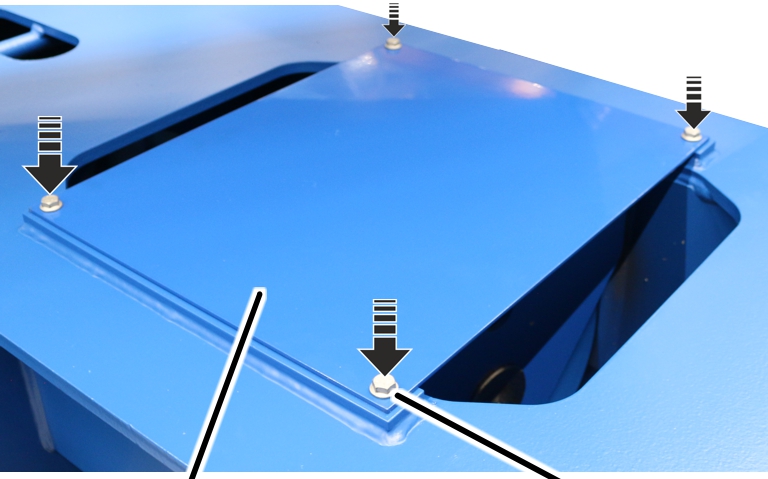

*   Blech über die Umlenkrollentraversen auf den Katzrahmen legen und mit Rippschrauben M10x16 (4x) festschrauben. 75 Nm.
