Umlenkrollentraverse bei Einscherung 4/1 oder 6/1 tauschen

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 6000 mit einscherung 4/1

Bei einem Seilzug mit Hubantrieb GM 800 bis GM 6000 hängt die Umlenkrollentraverse auf Lagerbuchsen und ist mit Bolzen und SL-Sicherungen befestigt.

SL-Sicherung

Bolzen

SL-Sicherungen von den Bolzen ziehen.

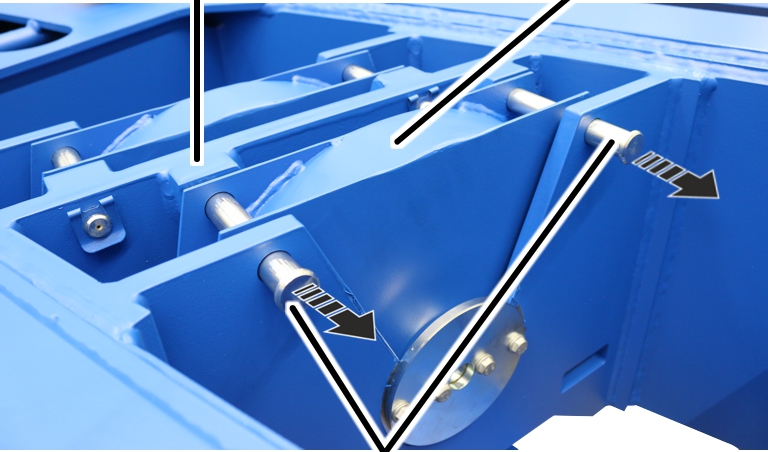

Bolzen

	Umlenkrollentraverse

Bolzen (2x) aus der Umlenkrollentraverse ziehen.

	Umlenkrollentraverse

Lagerbuchse

Umlenkrollentraverse von den Lagerbuchsen heben.

Nur bei Seilzug mit Hubantrieb GM 7000 und Einscherung 4/1

Bei einem Seilzug mit Hubantrieb GM 7000 und einer Einscherung 4/1 ist die Umlenkrollentraverse außen am Katzrahmen montiert.

Auf beiden Seiten:

SL-Sicherung

	Bolzen

SL-Sicherung von dem Bolzen ziehen.

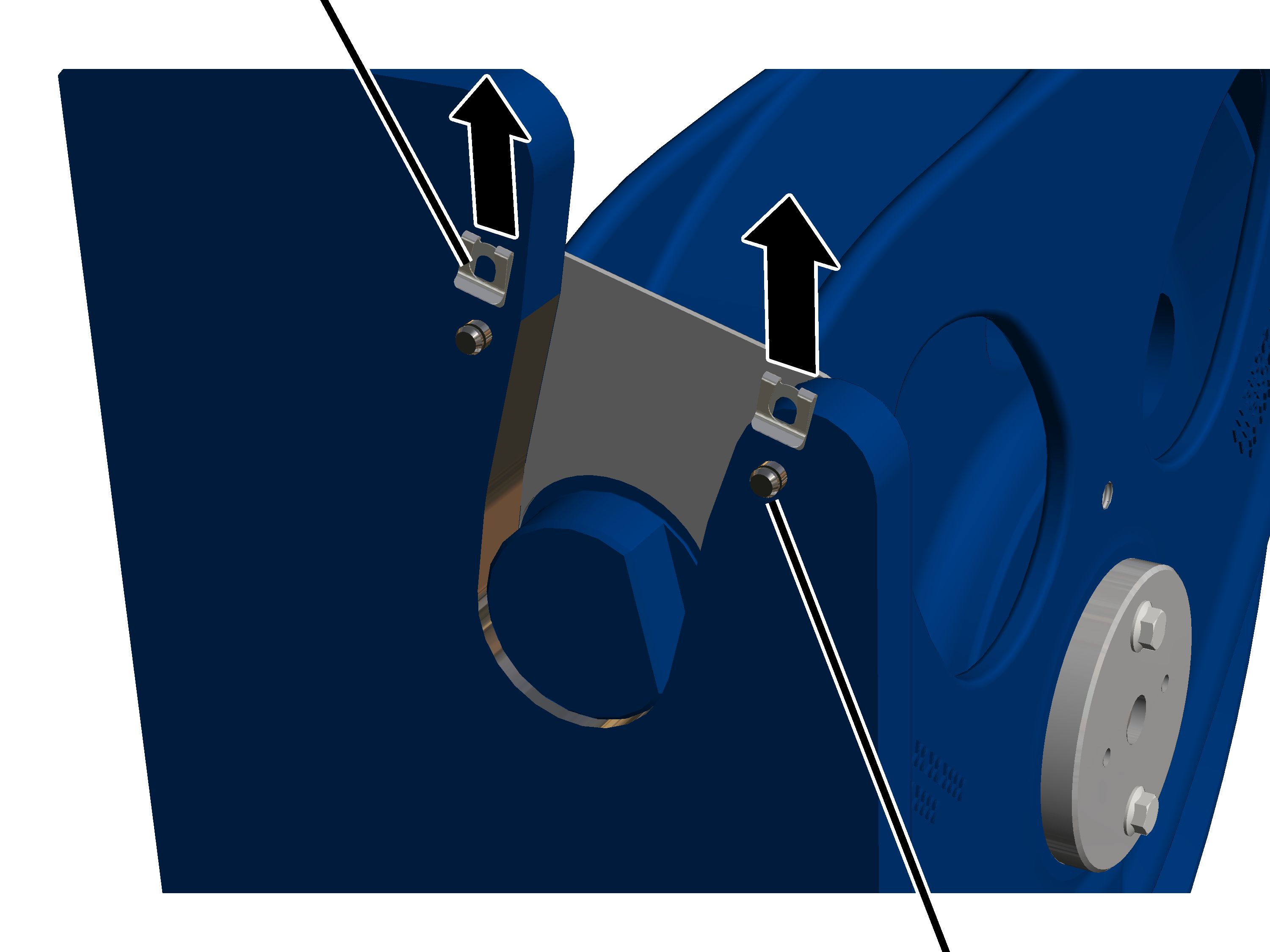

Sicherungsblech	Bolzen

Bolzen aus dem Sicherungsblech und der Seitenwand ziehen.

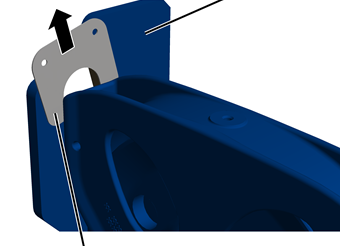

	Seitenwand

Sicherungsblech

Sicherungsblech rausziehen.

Seitenwand

	Umlenkrollentraverse

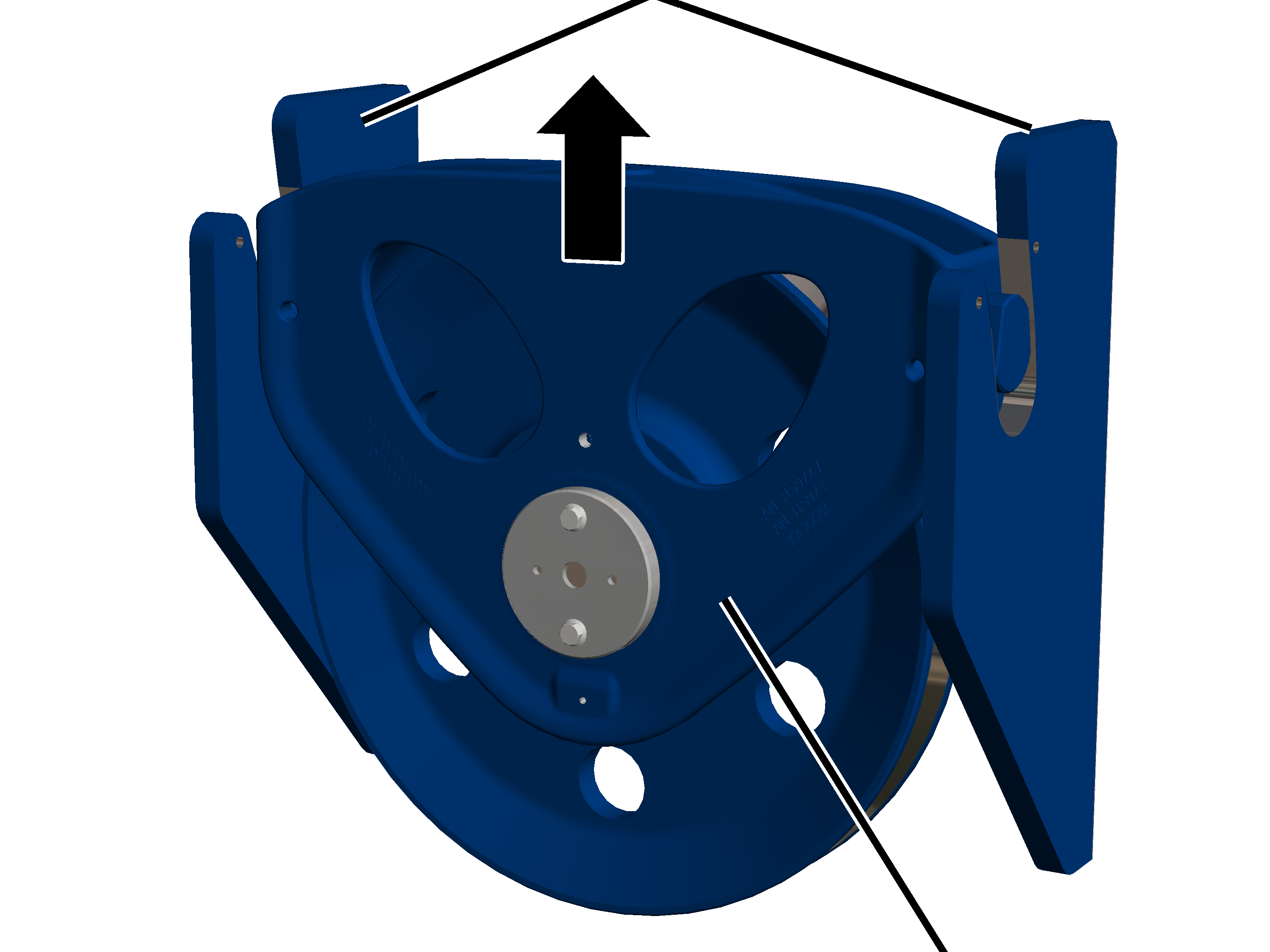

Umlenkrollentraverse aus den Seitenwänden heben.

Nur Bei Seilzug mit Hubantrieb GM 7000 und Einscherung 6/1

Bei einem Seilzug mit Hubantrieb GM 7000 sind die Umlenkrollentraverse im Katzrahmen montiert.

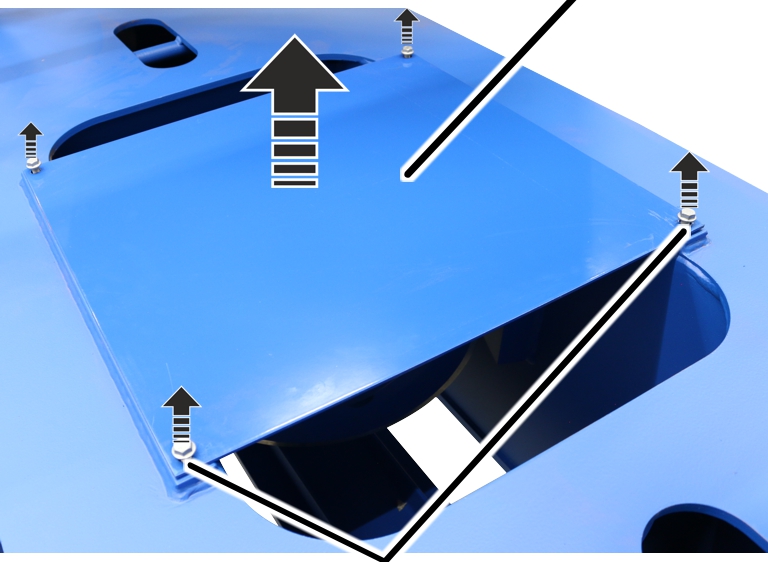

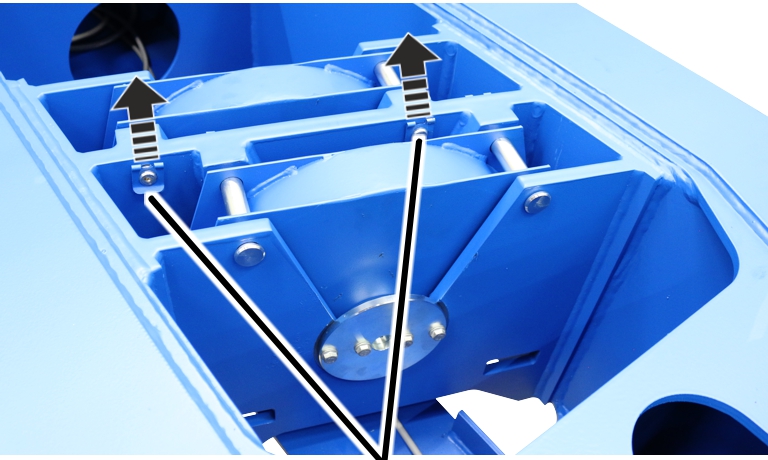

	Blech

Rippschrauben M10x16

Rippschrauben M10x16 (4x) an dem Blech lösen.

Blech vom Katzrahmen heben.

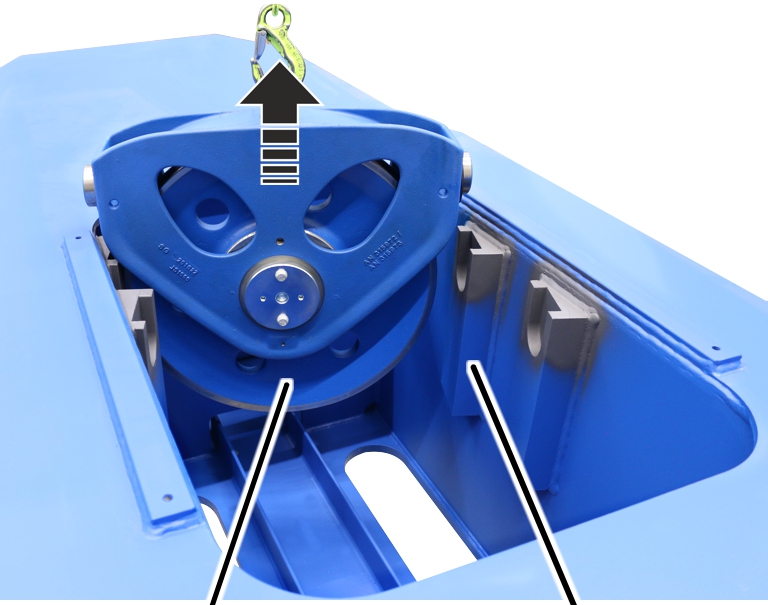

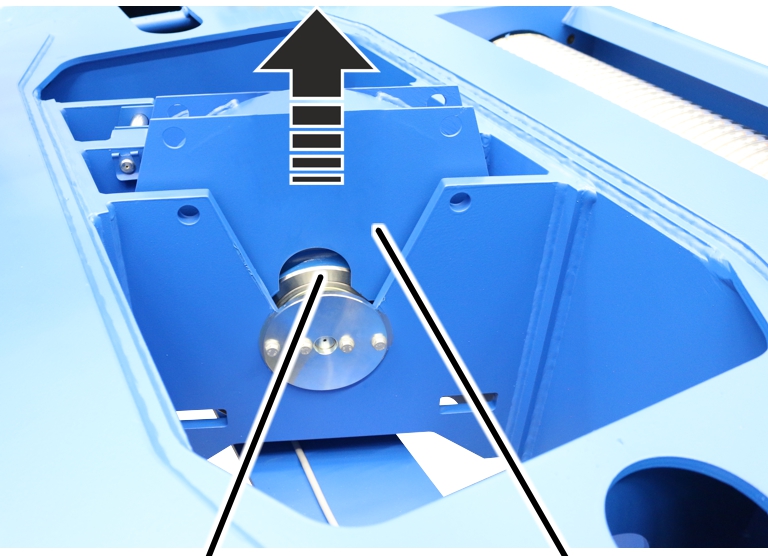

Umlenkrollentraverse	Aufhängung

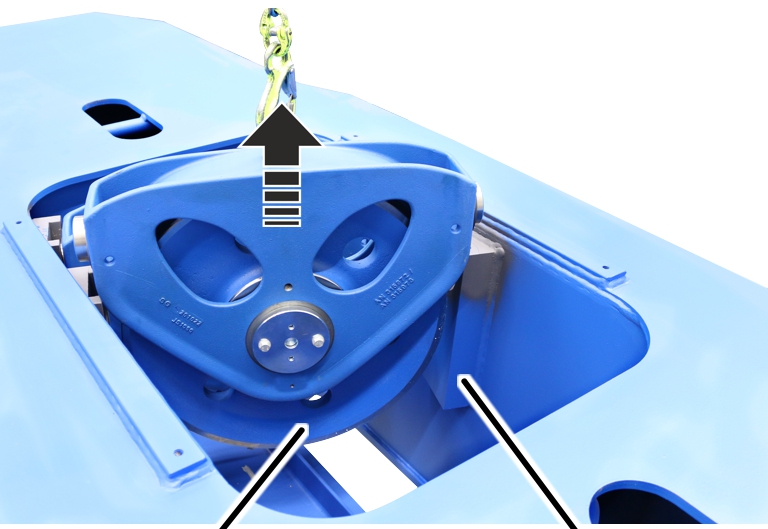

Umlenkrollentraverse aus dem Katzrahmen heben.


Umlenkrollentraverse	Aufhängung

Zweite Umlenkrollentraverse aus dem Katzrahmen heben.

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 6000 mit Einscherung 4/1

Bei einem Seilzug mit Hubantrieb GM 800 bis GM 6000 und einer Einscherung 4/1 ist die Umlenkrolle mit einem Bolzen mit Deckel an der Umlenkrollentraverse befestigt.

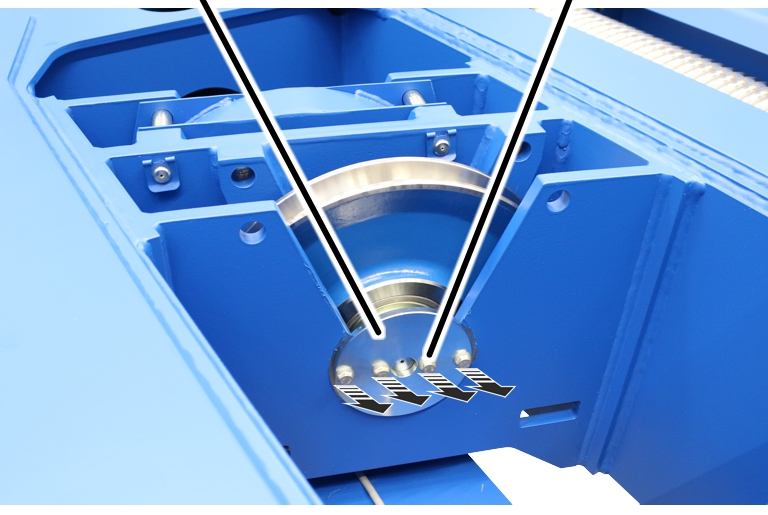

Deckel	Rippschraube

Rippschrauben (2x) am Deckel lösen.

Deckel von der Umlenkrollentraverse abnehmen.

Bolzen		Umlenkrollentraverse

Umlenkrolle

Bolzen aus der Umlenkrollentraverse und Umlenkrolle ziehen.

Umlenkrolle aus Umlenkrollentraverse ziehen.

Nur bei Seilzug mit Hubantrieb GM 7000

Bei einem Seilzug mit Hubantrieb GM 7000 ist die Umlenkrolle mit einem Bolzen mit Deckel an der Umlenkrollentraverse befestigt.

Rippschraube

Deckel

Rippschrauben (2x) am Deckel lösen.

Deckel von der Umlenkrollentraverse abnehmen.

Umlenkrollentraverse	Bolzen

Umlenkrolle

Bolzen aus der Umlenkrollentraverse und Umlenkrolle ziehen.

Umlenkrolle aus Umlenkrollentraverse ziehen.

Nur bei Seilzug mit Hubantrieb GM 6000 und Einscherung 6/1

Bei einem Seilzug mit einem Hubantrieb GM 6000 und einer Einscherung 6/1 sind die Umlenkrollentraversen mit dem Katzrahmen verschweißt. Daher können nur die Umlenkrollen selbst ausgetauscht werden.

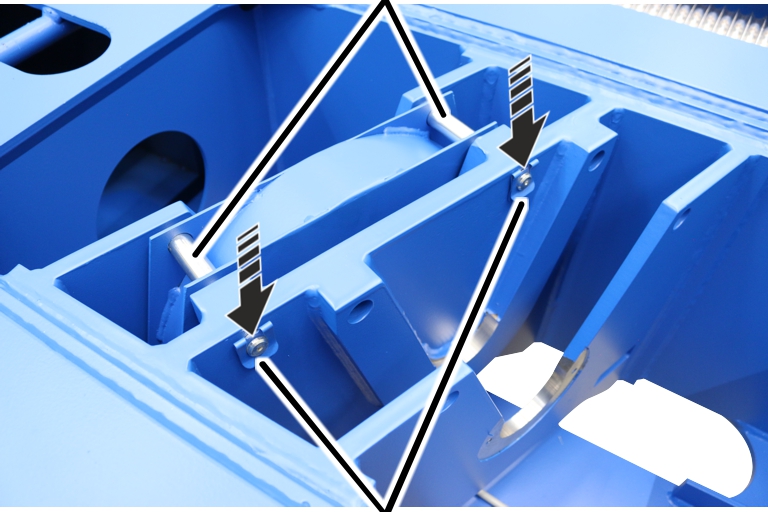

SL-Sicherung

SL-Sicherung (2x) von den Bolzen (2x) ziehen.

Traverse	Haube

Bolzen

Bolzen aus der Traverse und der Haube ziehen.


Umlenkrolle	Haube

Haube von der Umlenkrolle heben.

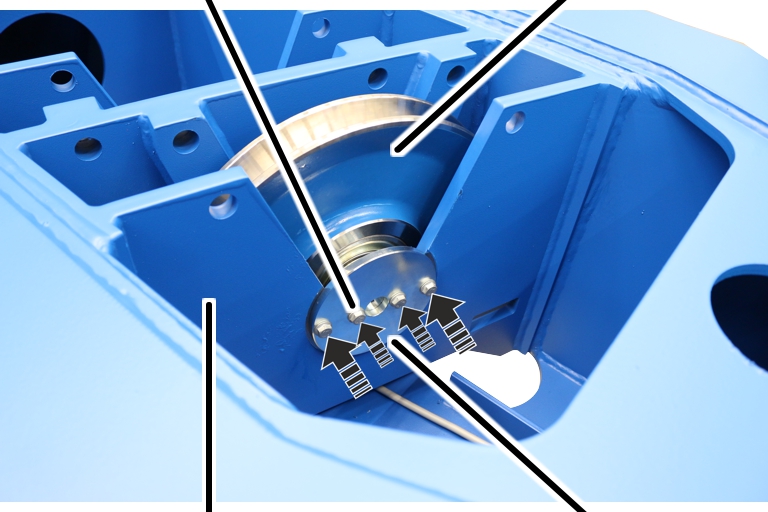

Deckel	Rippschraube M8x20

Rippschrauben M18x16 (4x) am Deckel lösen.

Die äußeren Rippschrauben können vollständig gelöst werden. Die inneren Rippschrauben müssen lose am Deckel festgeschraubt bleiben, da der Deckel am Bolzen festgeschraubt ist.

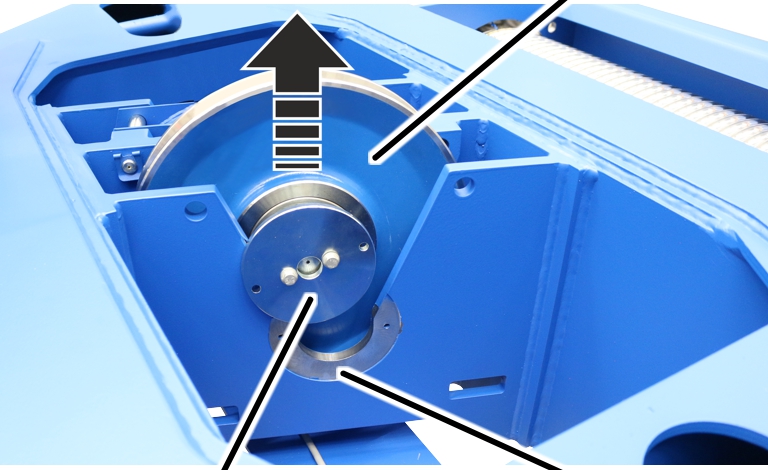

	Umlenkrolle

Deckel	Traverse

Umlenkrolle aus der Traverse heben.


Deckel	Rippschraube M8x16

Umlenkrolle mit dem Bolzen nach unten auf einen geraden Untergrund legen.

Rippschrauben M8x16 (2x) am Deckel vollständig lösen.

	Deckel

Bolzen	Umlenkrolle

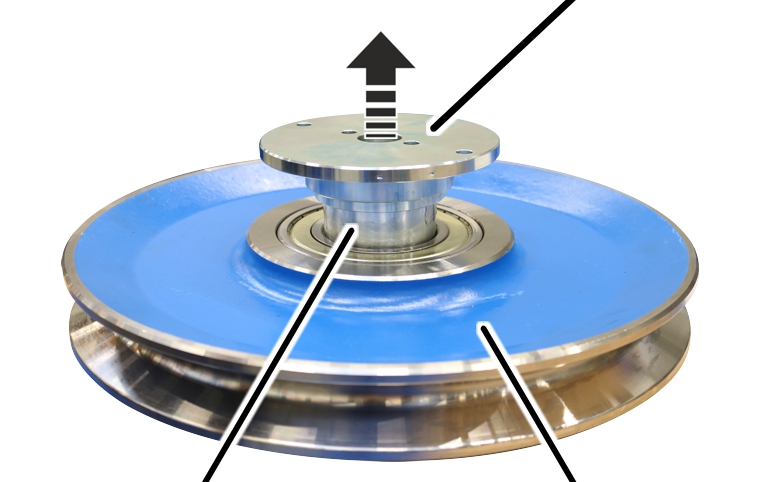

Deckel von dem Bolzen heben.

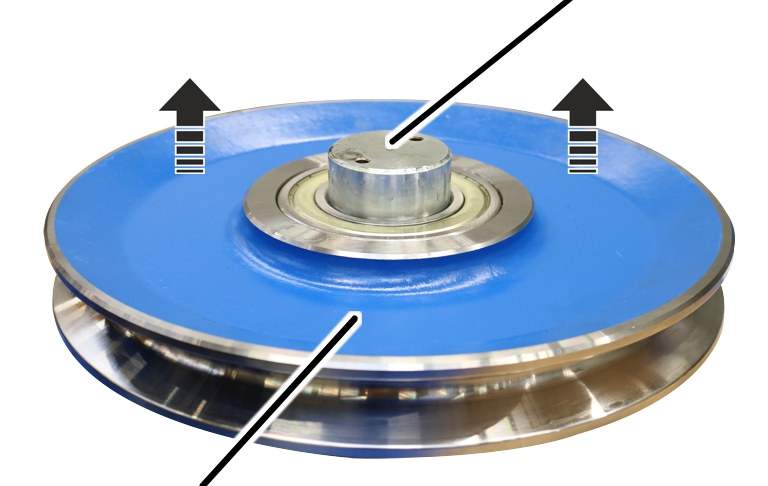

	Bolzen

Umlenkrolle

Umlenkrolle von dem Bolzen heben.

Bei der zweiten Umlenkrolle genauso verfahren.

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 6000 mit Einscherung 4/1

	Umlenkrollentraverse

	Umlenkrolle

Umlenkrolle in die Umlenkrollentraverse schieben.

Bolzen	Umlenkrollentraverse

Umlenkrolle

Bolzen durch die Umlenkrollentraverse und Umlenkrolle schieben.

Deckel	Rippschraube

Deckel von der anderen Seite am Bolzen mit Rippschrauben (2x) festschrauben.

Baugröße	Rippschraube	Anzieh-Drehmoment
GM 800	M6x12	19 Nm
GM 1000	M6x12	19 Nm
GM 2000	M8x16	42 Nm
GM 3000	M10x20	75 Nm
GM 5000	M10x20	75 Nm
GM 6000	M10x20	75 Nm

Nur bei Seilzug mit Hubantrieb GM 7000

Umlenkrollentraverse	Bolzen

Umlenkrolle

Umlenkrolle in die Umlenkrollentraverse schieben.

Rippschraube

Deckel

Deckel mit den Rippschrauben M10x20 am Bolzen festschrauben. 75 Nm.

Nur bei Seilzug mit Hubantrieb GM 6000 und Einscherung 6/1

Bei einem Seilzug mit einem Hubantrieb GM 6000 und einer Einscherung 6/1 sind die Umlenkrollentraversen mit dem Katzrahmen verschweißt. Daher können nur die Umlenkrollen selbst ausgetauscht werden.

Umlenkrolle vorbereiten

Bei beiden Umlenkrollen:

	Bolzen

Umlenkrolle

Bolzen auf einen geraden Untergrund stellen.

Bolzen schmieren.

Schmierstoff „Hochtemperaturpaste PBC 1574“ für Details siehe Schmierstoffe.

Umlenkrolle auf den Bolzen schieben.

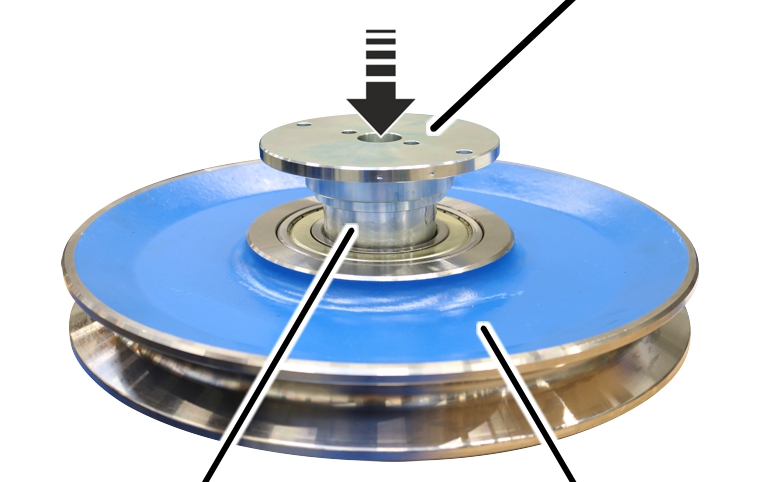

	Deckel

Bolzen	Umlenkrolle

Deckel auf den Bolzen schieben.


Deckel	Rippschraube M8x16

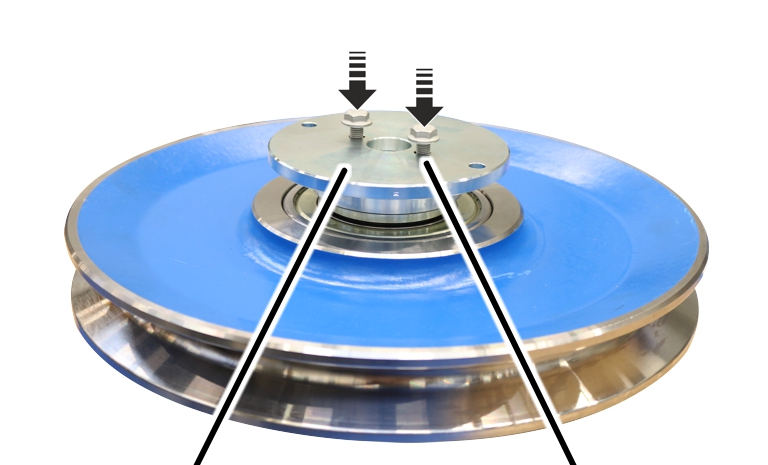

Deckel mit Rippschrauben M8x16 (2x) lose festschrauben.

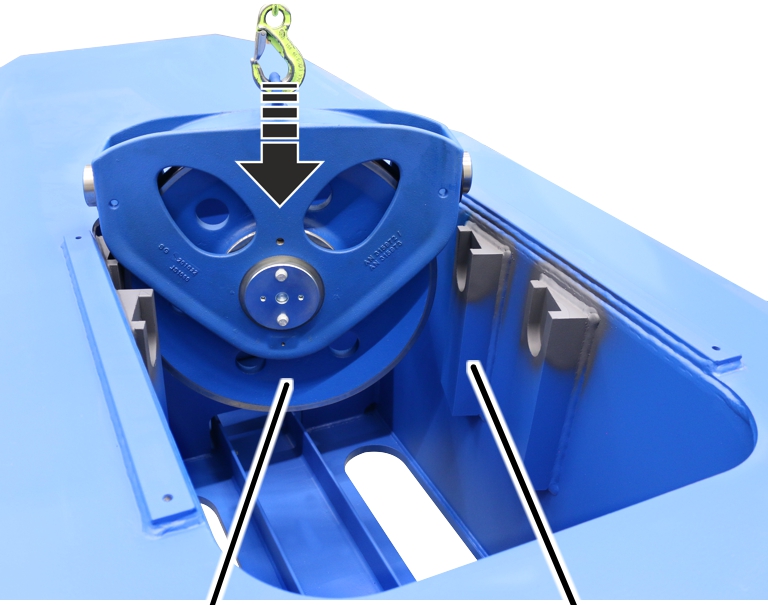

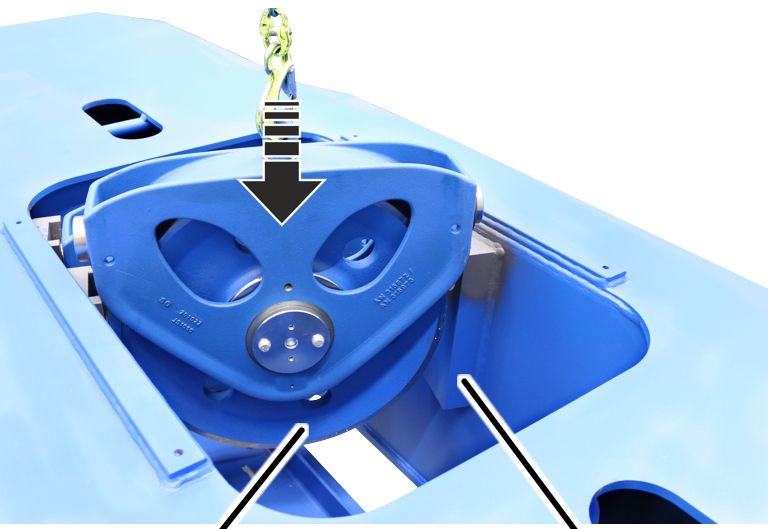

Umlenkrolle montieren

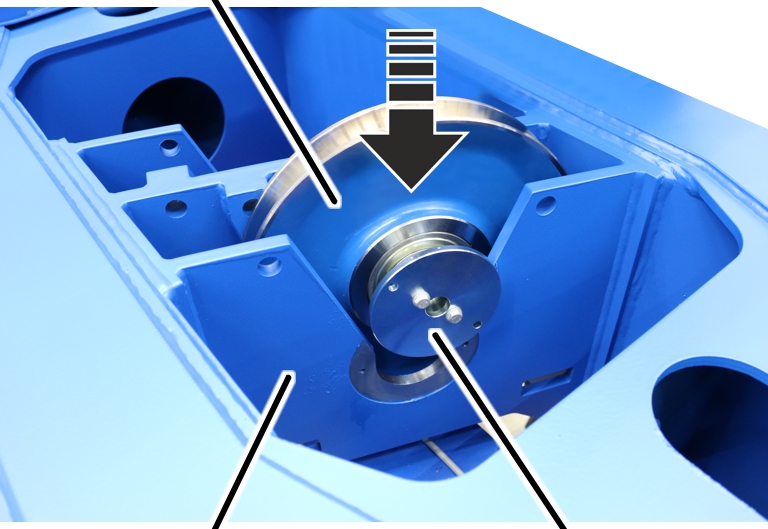

Umlenkrolle

Traverse	Deckel

Umlenkrolle in die Traverse heben.

Der Deckel muss vor der Aufhängung der Traverse sein.

Rippschraube M8x20	Umlenkrolle

Traverse	Deckel

Den Deckel der Umlenkrolle mit Rippschrauben M8x16 (2x) an der Traverse festschrauben. 42 Nm.

Rippschrauben M8x16 (2x) am Deckel festschrauben. 42 Nm.

		Haube

	Umlenkrolle

Haube auf die Umlenkrolle setzen.

Traverse	Haube

Bolzen

Bolzen (2x) durch die Traverse und die Haube schieben.

Bolzen

SL-Sicherung

SL-Sicherung (2x) auf den Bolzen schieben.

Bei der zweiten Umlenkrolle genauso verfahren.

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 6000 mit Einscherung 4/1

Bei einem Seilzug mit Hubantrieb GM 800 bis GM 6000 hängt die Umlenkrollentraverse auf Lagerbuchsen und ist mit Bolzen und SL-Sicherungen befestigt.

	Umlenkrollentraverse

Lagerbuchse

Umlenkrollentraverse auf die Lagerbuchsen hängen.

Dabei darauf achten, dass die Umlenkrolle in die Richtung des Hubantriebs zeigt.

Bolzen

	Umlenkrollentraverse

Bolzen (2x) in die Umlenkrollentraverse schieben.

SL-Sicherung

Bolzen

SL-Sicherung (2x) auf die Bolzen schieben.

Nur bei Seilzug mit Hubantrieb GM 7000 mit Einscherung 4/1

Bei einem Seilzug mit Hubantrieb GM 7000 und einer Einscherung 4/1 ist die Umlenkrollentraverse außen am Katzrahmen montiert.

Bolzen	Umlenkrollentraverse

Auflagefläche der Seitenwand

Auflagefläche der Seitenwand schmieren.

Schmierstoff „OKS 511-Gleitlack“. Für Details siehe Schmierstoffe.

Gleitlack 30 Minuten trocknen lassen!

Auflagefläche der Seitenwand erneut schmieren.

Schmierstoff „Hochtemperaturpaste PBC 1574“. Für Details siehe Schmierstoffe.

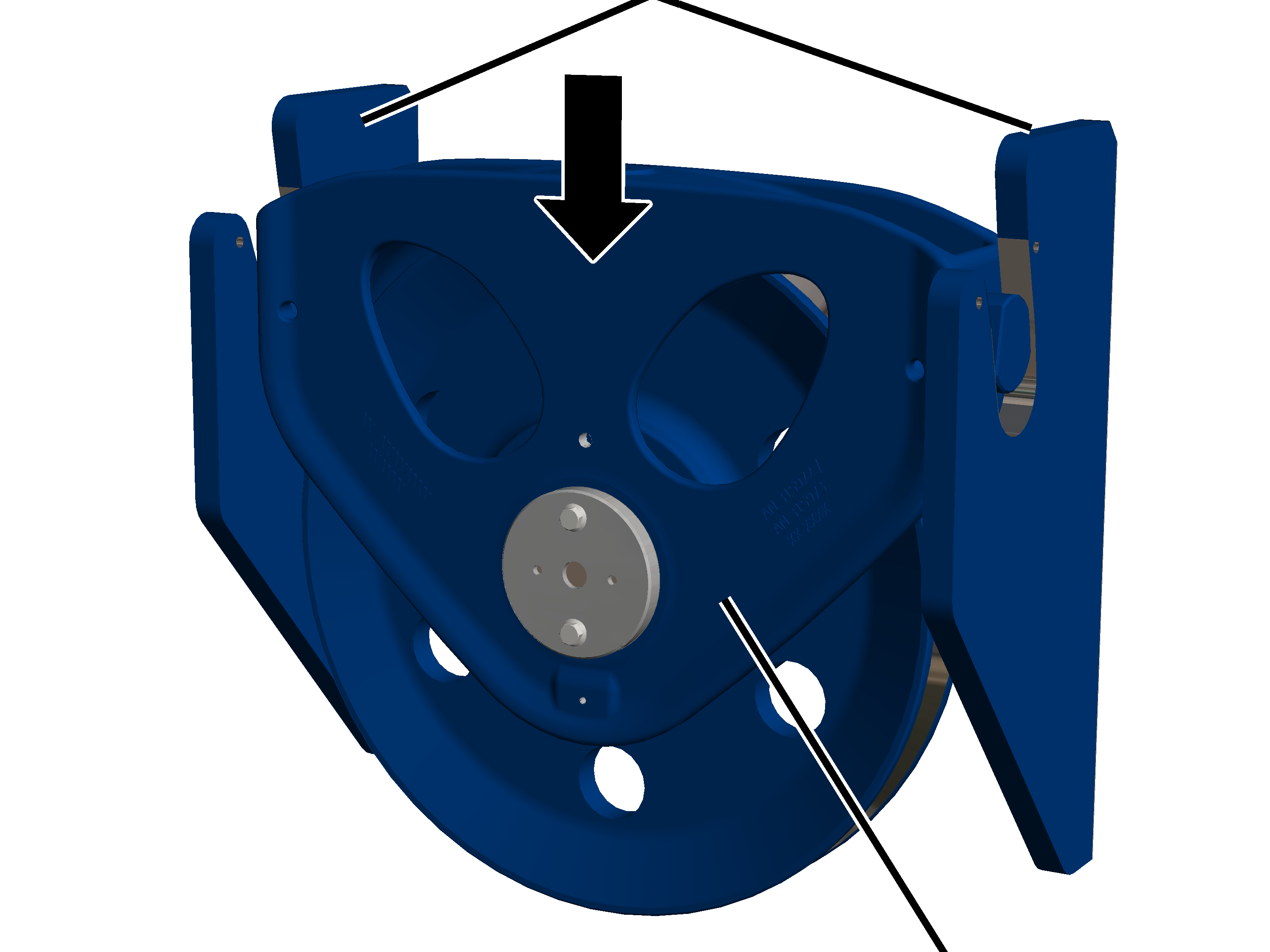

Seitenwand

	Umlenkrollentraverse

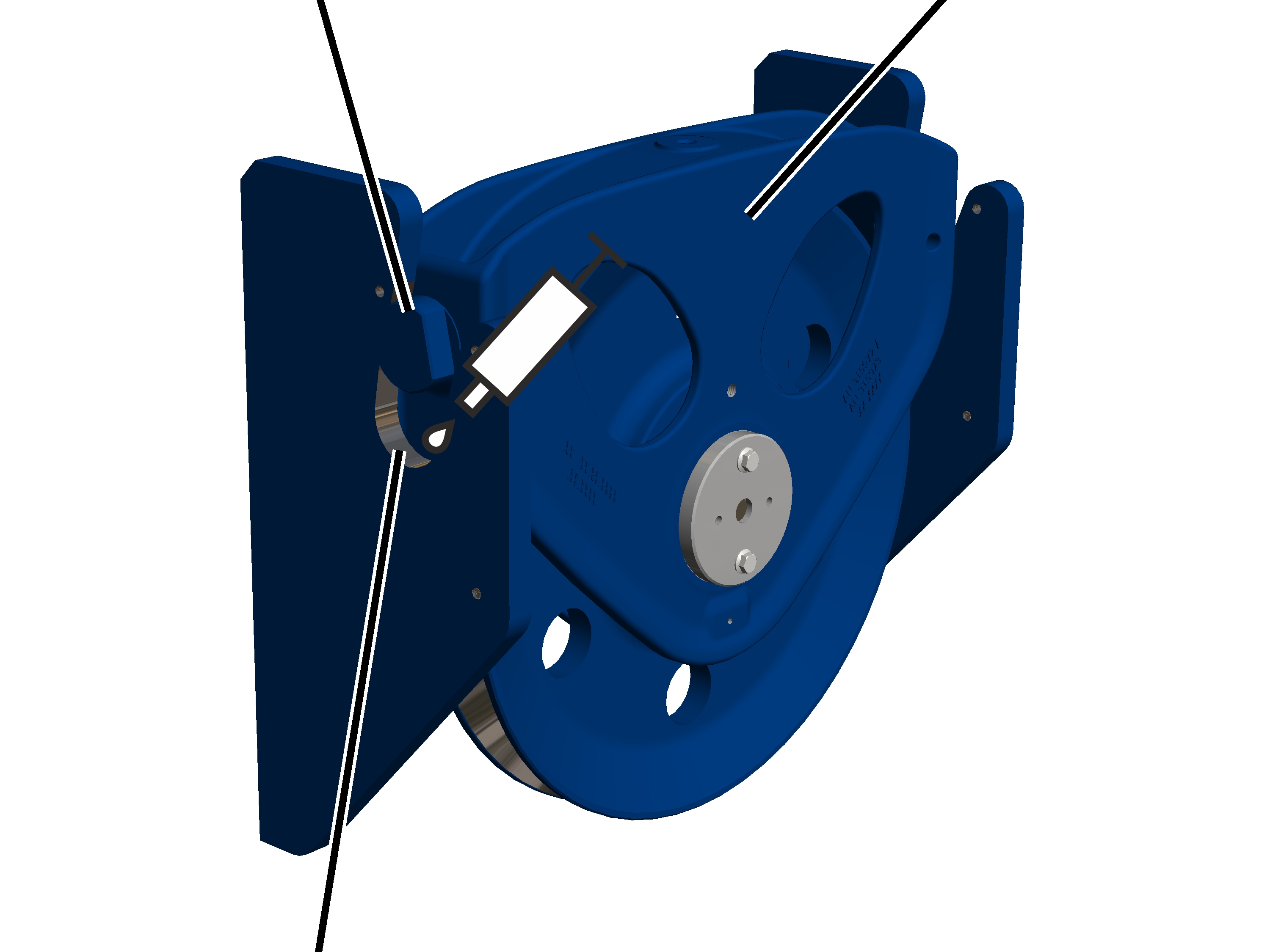

Umlenkrollentraverse in die Seitenwände heben.

Die Umlenkrollentraverse muss sich von Hand hin und her bewegen lassen.

Auf beiden Seiten:

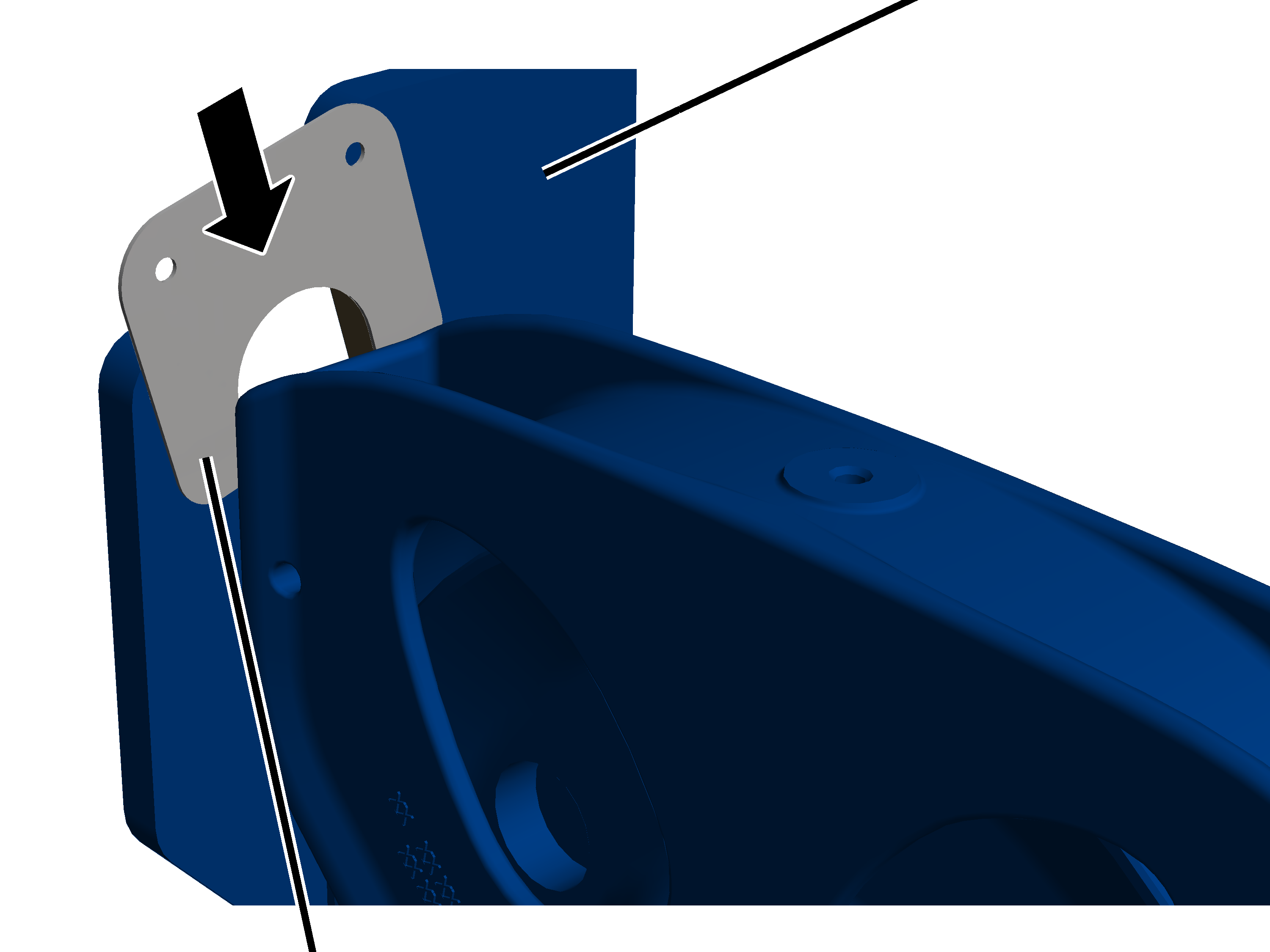

	Seitenwand

Sicherungsblech

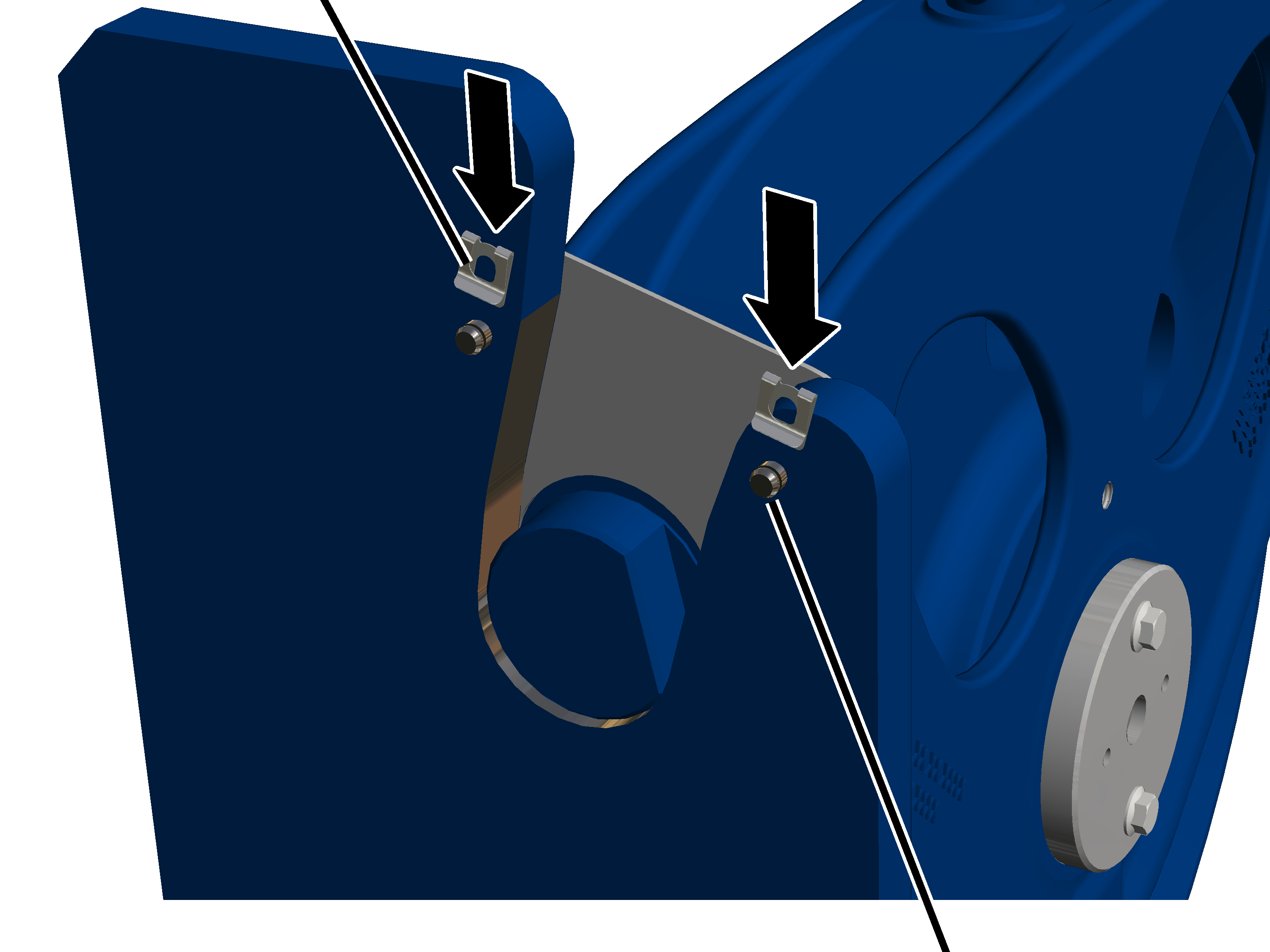

Sicherungsblech in die Seitenwand schieben.

Sicherungsblech	Bolzen

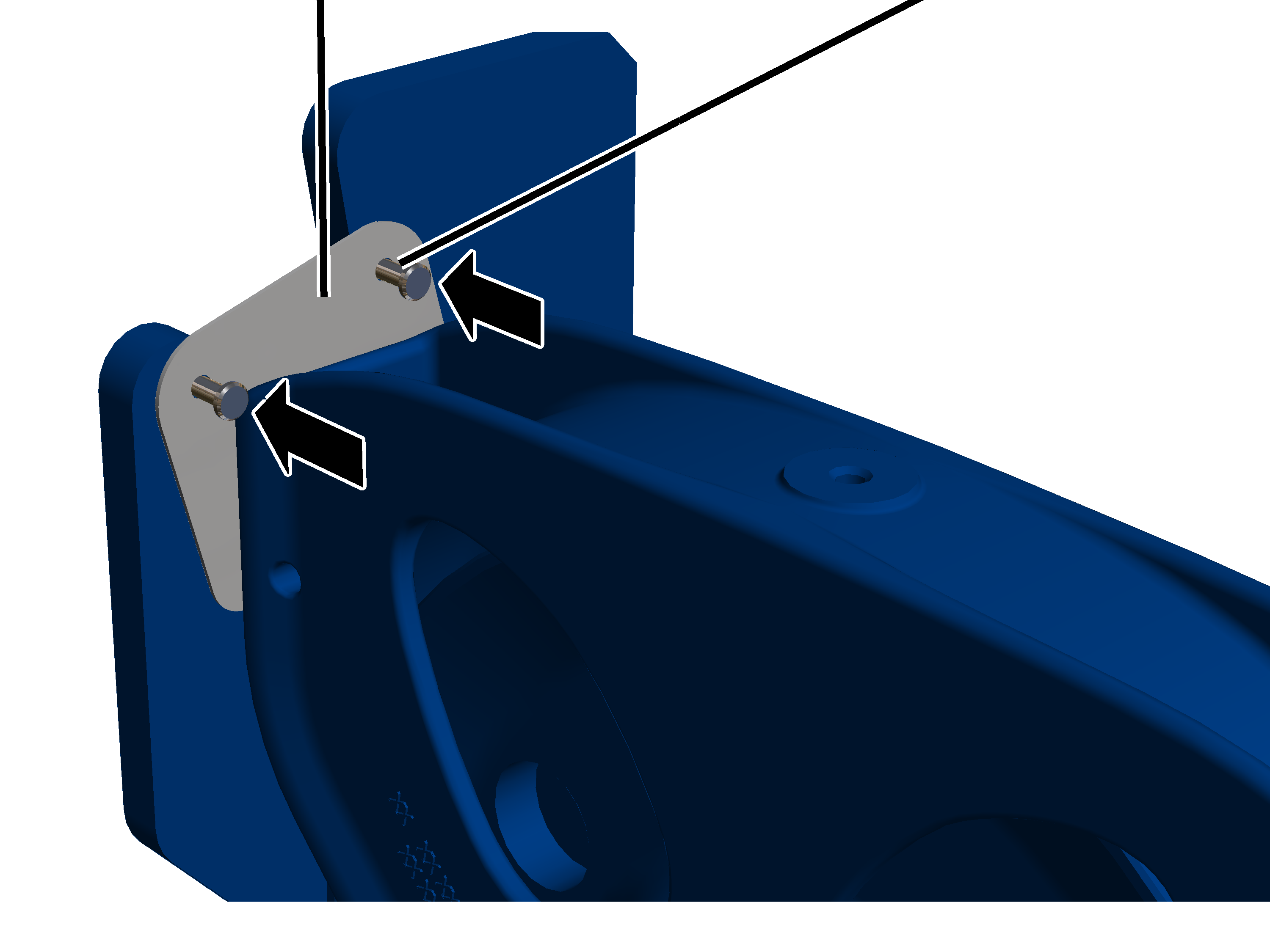

Bolzen durch das Sicherungsblech und die Seitenwand schieben.

SL-Sicherung

	Bolzen

SL-Sicherung auf die Bolzen schieben.

Nur Bei Seilzug mit Hubantrieb GM 7000 und Einscherung 6/1

Bei einem Seilzug mit Hubantrieb GM 7000 sind die Umlenkrollentraversen im Katzrahmen montiert.

Erste Umlenkrollentraverse montieren:

Anschlagmittel

Lagerbuchse	Unterlegscheibe

Unterlegscheibe (2x) auf beide Lagerbuchsen schieben.

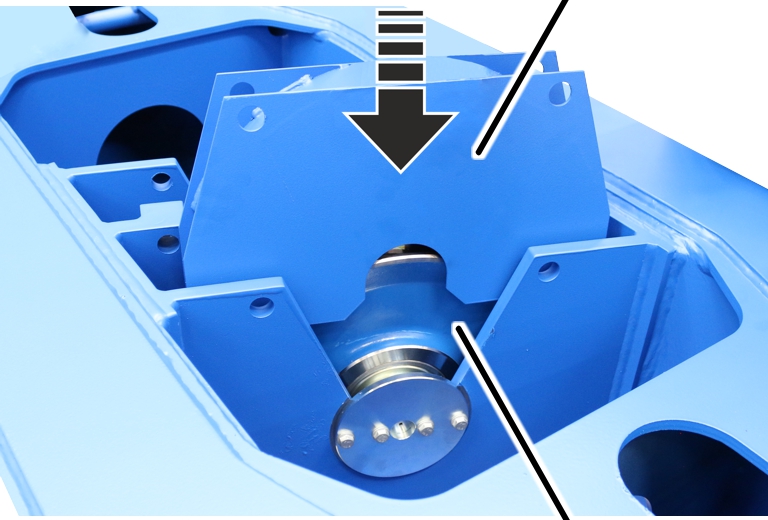

Umlenkrollentraverse	Aufhängung

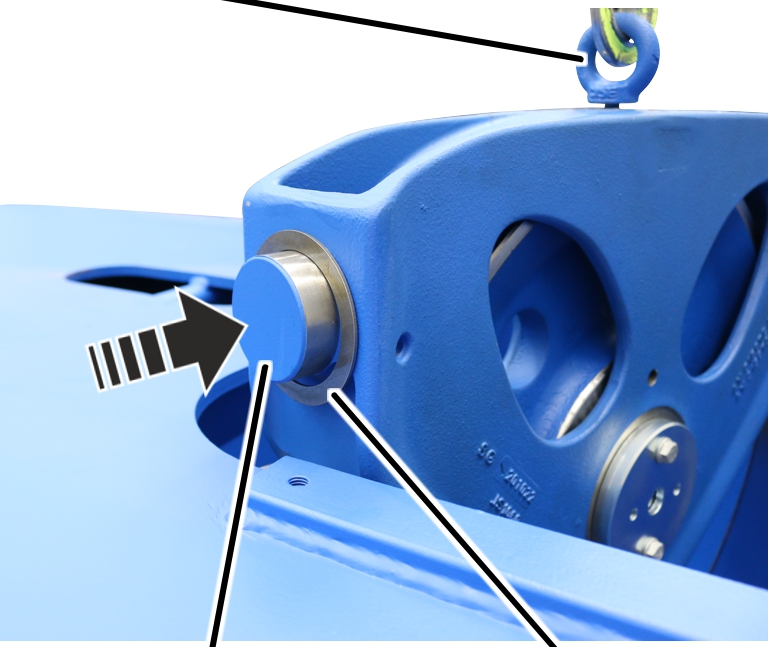

Umlenkrollentraverse in den Katzrahmen heben.

Zweite Umlenkrollentraverse montieren:

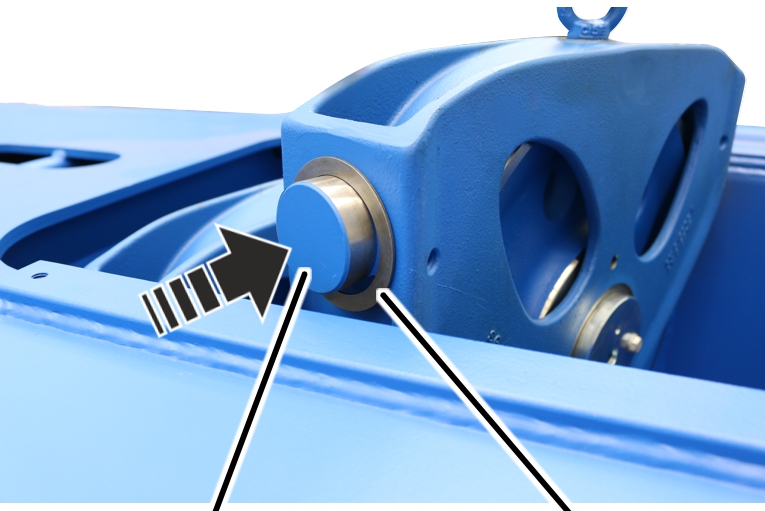

Lagerbuchse	Unterlegscheibe

Unterlegscheibe (2x) auf beide Lagerbuchsen der Umlenkrollentraverse schieben.


Zweite Umlenkrollentraverse	Aufhängung

Zweite Umlenkrollentraverse in den Katzrahmen heben.

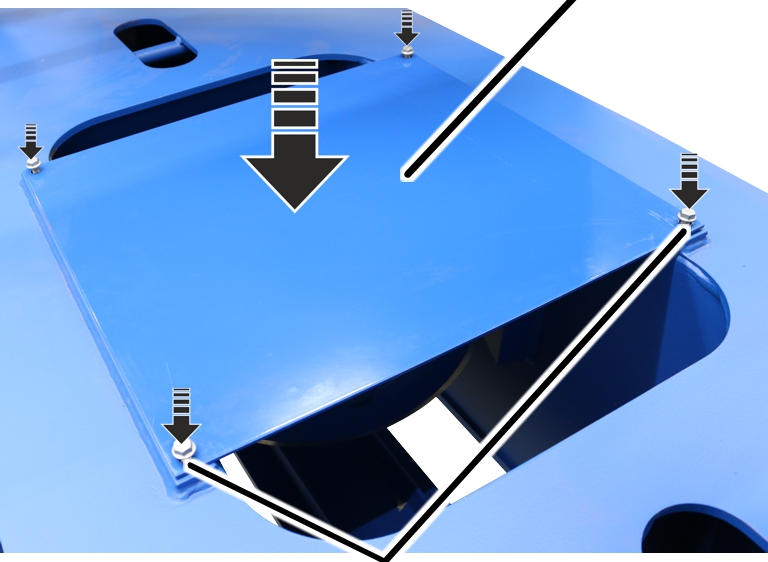

	Blech

Rippschrauben M10x16

Blech über die Umlenkrollentraversen auf den Katzrahmen legen und mit Rippschrauben M10x16 (4x) festschrauben. 75 Nm.
