Ist das Seil beschädigt oder hat es mehr Drahtbrüche als erlaubt (siehe Seil prüfen), muss es getauscht werden.
Ist die Seilführung beschädigt (siehe Seilführung prüfen), muss sie getauscht werden.
Seil und Seilführung sind Verschleißteile, die durch die Last stark beansprucht werden. Im Betrieb nutzen sie sich gegenseitig ab. Daher sollten Seil und Seilführung immer gemeinsam getauscht werden.
Das Seil ist ein spezielles Hubseil mit einer sehr hohen Bruchkraft. Es erreicht eine deutlich höhere Lebensdauer als ein normales Drahtseil. Daher nur Original-Seile von ABUS verwenden.
Diese Sicherheitshinweise gelten speziell für den Seilwechsel:
─ Arbeitsfläche unterhalb des Seilzugs großräumig absperren.
─ Den Boden besenrein säubern.
Dies reduziert die Verschmutzung des neuen Seils.
─ Hubscherenbühne mit ausreichender Fläche zur Ablage der Unterflasche.
Tragfähigkeit der Hubbühne beachten!
─ Wenn keine Abrollvorrichtung vorhanden ist, um das Seil auszurollen, wird genügend Freifläche benötigt.
─ Schrottcontainer oder ähnliches Behältnis für das alte Seil in unmittelbarer Nähe der Hubbühne und Unterflasche positionieren.
─ Ab einem Seildurchmesser über 11 mm sollte der Seilwechsel zu zweit durchgeführt werden.
Höchste Hakenstellung mit dem
Lasthaken anfahren.
Nur bei ABUS Elektrik 3 mit ABULiner: Lasthaken unterhalb des oberen Grenzschalterbereichs fahren.
Position des Lasthakens messen
und notieren.
Dadurch kann das Einstellen des Hubgrenzschalters nach dem Seiltausch in vielen Fällen entfallen.
Wenn bei dem Seilzug die Steuerung ABUControl verbaut ist, siehe im Produkthandbuch „ABUControl“ unter dem Kapitel „Seil tauschen“, um den Seilwechsel vorzubereiten.
Anschließend ist der weitere Seilwechsel in diesem Produkthandbuch beschrieben.
Damit das Seil motorisch von der Seiltrommel abgewickelt werden kann, muss der Hubgrenzschalter demontiert werden. Ansonsten stoppt die Seiltrommel an der tiefsten Hakenstellung.
Hubgrenzschalter |
Zapfen an der Seiltrommel |
|
Gehäuse vom Hubgrenzschalter
öffnen.
Schrauben (2x) ausschrauben.
Hubgrenzschalter abziehen.
Die Welle des Hubgrenzschalters
in der Position belassen und nicht verdrehen.
Dadurch kann das Einstellen des Hubgrenzschalters nach dem Tausch des Seils in vielen Fällen entfallen.
Hubgrenzschalter sichern, damit
er nicht herunterfällt oder an den Anschlussleitungen hängt.
Bei der Einscherung 4/2 und 8/2 sind beide Festpunkte des Seils auf der Seiltrommel. Um das Seil zu tauschen, muss zunächst die Umlenkrolle an der Seite des Katzrahmens ausgebaut werden, um im Anschluss das Seil von der Seiltrommel zu wickeln.
|
Rippschraube |
| |
Halterung |
|
Rippschrauben an der Halterung
lösen.
|
Halterung |
| |
Umlenkrollentraverse |
Messbolzen |
Halterung von dem Messbolzen
ziehen.
Umlenkrollentraverse |
Messbolzen |
| |
Umlenkrolle |
Seil |
Messbolzen aus der
Umlenkrollentraverse und Umlenkrolle ziehen.
Umlenkrolle aus der
Umlenkrollentraverse ziehen.
|
Seil motorisch von der Seiltrommel
laufen lassen.
Einige Seilwicklungen sollten noch auf der Seiltrommel verbleiben.
Auf beiden Seiten der Seiltrommel:
Gewindefurchende Schraube |
|
| |
|
Mitnehmer |
Seilführungsring |
| |
| ||
Mitnehmer |
|
Mitnehmer seitlich vom
Seilführungsring schieben.
● Der Seilführungsring kann jetzt frei auf der Seiltrommel gedreht werden.
Bei einem Seilzug mit Hubantrieb GM 5000 besteht die Seilführung aus einem Blech, Führungselementen, Kantenschutz und Zugfedern.
Kantenschutz |
Rastnase |
| |
Rastnase |
Zugfeder |
Zugfedern von den Rastnasen
lösen.
Kantenschutz A |
|
| |
Seil |
Kantenschutz B |
Kantenschutz A und B
auseinanderziehen.
Seilführung von der Seiltrommel
ziehen.
Bei einem Seilzug mit Hubantrieb GM 7000 besteht die Seilführung aus einem Seilführungsring mit Spannelementen.
|
Spannelement |
| |
Seilführungsring |
Federstecker |
Federstecker aus den
Spannelementen am Seilführungsring ziehen.
Seilführungsring |
Spannelement |
| |
|
Spannhebel |
Spannhebel an dem Spannelement
am Seilführungsring öffnen und lösen.
Seiltrommel |
Spannelement |
| |
Seil |
Seilführungsring |
Seilführungsring mit
Spannelementen von der Seiltrommel ziehen.
Auf beiden Seiten der Seiltrommel:
Zylinderschraube |
Seiltrommel |
| |
Endklemme |
Seil |
Seil motorisch von der
Seiltrommel laufen lassen.
Endklemmen lösen.
Seil komplett von der
Seiltrommel nehmen.
Der Seilschutz in der Unterflasche wird beschädigt, wenn das Seil am Seilschutz entlang schnell aus der Unterflasche gezogen wird. Wenn der Seilschutz erneut verwendet werden soll, sollte der Seilschutz vorher demontiert werden.
ABUS empfiehlt, zusammen mit dem Seil auch den Seilschutz zu wechseln.
|
Seilschutz nicht gewaltsam auseinanderziehen! Werden die Hälften des Seilschutzes bei der Demontage gewaltsam auseinandergezogen, verbiegen die Rastnasen. Der Seilschutz kann dann nicht mehr funktionsfähig montiert werden. Seilschutz mit einem Schraubendreher vorsichtig öffnen. |
An allen Öffnungen an der Unterflasche:
Schraubendreher |
Unterflaschenhaube |
| |
|
Seilschutz |
Schraubendreher wie auf dem Bild
seitlich zwischen Seilschutz und Unterflaschenhaube einschieben.
Mit dem Schraubendreher die
Haken links und rechts im Seilschutz gleichzeitig aushaken.
Seilschutz (2x)
auseinanderziehen und aus der Unterflasche nehmen.
|
Unterflasche auflegen.
Seil aus der Unterflasche
ziehen.
Seiltrommel reinigen.
|
Seiltrommel vom Anfang bis etwa
zur 8./10. Windung auf beiden Seiten schmieren.
Seiltrommel in der Mitte hinter
bzw. vor der letzten Windung schmieren.
Schmierstoff: „Molykote PG-75“. Für Details siehe Schmierstoffe.
|
Seiltrommel von beiden Seiten
hinter der 8./10. Windung bis zur letzten Windung in der Mitte
schmieren.
Schmierstoff: „Chainlife S“. Für Details siehe Schmierstoffe.
|
Seil drallfrei ausrollen! Das Seil knickt und wird beschädigt, wenn es falsch ausgerollt wird. Das Seil nicht von einem liegenden Ring nach oben wegziehen. Stattdessen den Ring senkrecht stehend abrollen und das Seil in derselben Richtung auf die Seiltrommel laufen lassen, wie es auch auf dem Ring aufgerollt war. |
Hinweis
Das Seil ist speziell aufgewickelt. Beim Abrollen des Seils muss darauf geachtet werden, dass das Seil gleichmäßig abgerollt wird, damit die Markierung des Seils später mittig in der Rille der Umlenkrolle liegt und das Seil gleichmäßig auf der Seiltrommel aufgewickelt wird.
Ende des Seils |
|
| |
|
Ende des Seils |
Seil gleichmäßig und drallfrei
abrollen.
|
Ende des Seils |
| |
Unterflasche |
Ende des Seils |
Beide Enden des Seils drallfrei
durch die Unterflasche ziehen.
|
|
Einscherung 4/2 |
Einscherung 8/2 |
Bei Einscherung 4/2: Seil
drallfrei durch die Unterflasche ziehen.
Bei Einscherung 8/2: Seil
drallfrei durch die mittleren Seilrollen der Unterflasche ziehen, durch die
Seilrollen der Oberflasche und erneut durch die äußeren Seilrollen der
Unterflasche ziehen.
An beiden Seiten der Seiltrommel:
Zylinderschraube |
Seiltrommel |
| |
Endklemme |
Seil |
Seil drallfrei ausrollen.
Die Zylinderschrauben der
Endklemmen gründlich reinigen.
Die Zylinderschrauben waren zuvor mit einer Schraubensicherungsbeschichtung oder einem Schraubensicherungsmittel festgeschraubt. Die Rückstände müssen vollständig entfernt werden, bevor die Zylinderschraube erneut verwendet werden darf.
Sowohl Schraubensicherungsbeschichtung als auch Schraubensicherungsmittel sind nur einmal verwendbar.
Seil soweit unter die Endklemmen
schieben, dass der Seilüberstand etwa 30 mm beträgt.
Endklemmen mit Zylinderschraube
festschrauben und mit Schraubensicherungsmittel (mittelfest) sichern.
Baugröße |
Anzahl Endklemmen |
Anzieh-Drehmoment |
GM 5000 |
3 |
210 Nm |
GM 7000 |
3 |
425 Nm |
Das Seil straffziehen und
motorisch 6 bis 8 Umdrehungen stramm und drallfrei auf die Seiltrommel
aufwickeln.
Bei einem Seilzug mit Hubantrieb GM 5000 besteht die Seilführung aus Blech.
Es muss eine Seilführung für die linke Seite und eine Seilführung für die rechte Seite zusammengebaut werden. Die Bohrung für den Mitnehmer müssen auf der korrekten Seite sein.
|
Bohrungen für den Mitnehmer
beachten.
| |
Seilführung |
Führungselement |
Führungselemente in die
Seilführung drücken.
Die Häkchen an den Führungselementen müssen einrasten und festsitzen!
Seilführung |
|
| |
Mitnehmer-Adapter |
Führungselement |
Mitnehmer-Adapter von außen auf
beide Seilführungen schrauben. 1,5 Nm.
Die Führungselemente müssen mit der dickeren Seite nach innen zeigen.
Auf beiden Seiten der Seilführung:
Zur Identifikation ist der Kantenschutz mit den Buchstaben A und B gekennzeichnet.
Kantenschutz A |
|
| |
Seilführung |
|
Kantenschutz A auf die
Seilführung schieben und einrasten.
Der Mitnehmer-Adapter muss auf der Seite oben sein.
Kantenschutz B |
Seilführung |
|
Kantenschutz B auf die andere
Seite der Seilführung schieben und einrasten.
Bei der Seilführung für einen Seilzug mit Hubantrieb GM 7000 werden die Spannelemente am Seilführungsring mit einem Bolzen und einer SL-Sicherung befestigt. Die Augenschrauben, zum Spannen des Seilführungsrings, befinden sich unten an den Spannelementen.
Spannelemente |
Bolzen |
| |
Seilführungsring |
|
Bolzen durch die Spannelemente und den Seilführungsring schieben.
SL-Sicherung |
Bolzen |
| |
Seilführungsring |
Spannelement |
SL-Sicherung auf den Bolzen schieben.
Die Nut des Seilführungsrings von innen fetten.
Schmierstoff: „Molykote PG-75“. Für Details siehe Schmierstoffe.
8 bis 10 Wicklungen | |
| |
|
Seiltrommel |
Das Seil straffziehen und motorisch 8 bis 10 Wicklungen stramm
und drallfrei auf die Seiltrommel aufwickeln.
Bei einem Seilzug mit Hubantrieb GM 5000 besteht die Seilführung aus einem Blech, Führungselementen, Kantenschutz und Zugfedern.
Auf beiden Seiten der Seiltrommel:
Bei der Montage der Seilführungen darauf achten, dass eine Seilführung für die linke und eine für die rechte Seite ist.
|
Seilführung |
| |
Seiltrommel |
10 Wicklungen |
Seilführung um die Seiltrommel schieben.
Die Führungselemente müssen nach innen zeigen.
Kantenschutz A |
|
| |
Seil |
Kantenschutz B |
Seil zwischen dem Kantenschutz A und B positionieren.
Kantenschutz A und B zusammenschieben.
Die beiden Enden des Seilführungsrings müssen in derselben Rille der Seiltrommel liegen. Die Enden des Seilführungsrings dürfen nicht seitlich versetzt stehen.
Der Kantenschutz muss ineinander einrasten.
Kantenschutz |
Rastnase |
| |
Rastnase |
Zugfeder |
Zugfedern in den oberen und unteren Rastnasen des Kantenschutzes A
und B so einhaken, dass der Seilführungsring fest auf dem Seil liegt, aber noch
frei gedreht werden kann.
Bei einem Seilzug mit Hubantrieb GM 7000 besteht die Seilführung aus einem Seilführungsring mit Spannelementen.
Auf beiden Seiten der Seiltrommel:
Bei der Montage der Seilführungen darauf achten, dass eine Seilführung für die linke und eine für die rechte Seite ist.
Seiltrommel |
Spannelement |
| |
Seil |
Seilführungsring |
Seilführungsring mit Spannelementen auf die Seiltrommel ziehen.
Seil zwischen den Spannelementen positionieren.
Prüfen, dass die beiden Enden des Seilführungsrings in derselben
Rille der Seiltrommel liegen.
Die Enden des Seilführungsrings dürfen nicht seitlich versetzt
stehen.
Seilführungsring |
Spannelement |
| |
|
Spannhebel |
Spannhebel an den Spannelementen im Seilführungsring einhaken und
schließen.
Falls nötig:
Spannhebel wieder öffnen und den Seilführungsring mit den
Augenschrauben so einstellen, dass der Seilführungsring fest auf dem Seil liegt,
aber noch frei gedreht werden kann.
|
Spannelement |
| |
Seilführungsring |
Federstecker |
Federstecker in die Spannhebel der Spannelemente schieben.
Auf beiden Seiten der Seiltrommel:
Seilführungsring |
| |
| ||
Mitnehmer |
|
Mitnehmer auf das Trommelgehäuse stecken und seitlich in den
Seilführungsring schieben.
Gewindefurchende Schraube |
|
| |
|
Mitnehmer |
Mitnehmer mit gewindefurchender Schraube M6x16 festschrauben.
5 Nm.
|
Seil motorisch aufwickeln.
Das Seil darf nicht komplett aufgewickelt werden!
Markierung |
|
| |
|
Umlenkrolle |
Seil mit der Markierung mittig in die Rille der Umlenkrolle
legen.
Umlenkrollentraverse |
Messbolzen | |
| ||
Umlenkrolle |
Seil |
Umlenkrolle mit Seil in die Umlenkrollentraverse schieben.
Messbolzen durch Umlenkrolle und die Umlenkrollentraverse
schieben.
Der Pfeil auf dem Messbolzen muss nach unten zeigen!
|
Halterung |
| |
Umlenkrollentraverse |
Messbolzen |
Halterung auf den Messbolzen schieben.
|
Rippschraube M10x20 |
| |
Halterung |
|
Halterung mit Rippschrauben M10x20 festschrauben. 75 Nm.
Rippschrauben mit Schraubensicherungslack sichern.
An allen Öffnungen an der Unterflasche:
|
Verbindungsprofil |
| |
Seilschutz |
|
Seilschutz wie auf dem Bild an das Seil halten.
Seilschutz mit der vorderen Gabelung am Seil entlang nach unten
schieben und dabei mit dem hinteren Ende unter das Verbindungsprofil bringen.
Seilschutz |
Unterflaschenhaube |
|
Seilschutz zuerst auf der Seite mit der kurzen Lasche in die
Unterflaschenhaube drücken.
Dann Seilschutz auf der Seite mit der langen Lasche in die
Unterflaschenhaube drücken.
Seilschutz |
|
|
Zweiten Seilschutz unten in das Verbindungsprofil stecken.
Seilschutz nach unten hinter das Verbindungsprofil schieben und oben
an das Seil bringen.
Seilschutz zuerst auf der Seite mit der kurzen Lasche in die
Unterflaschenhaube drücken.
Dann Seilschutz auf der Seite mit der langen Lasche in die
Unterflaschenhaube drücken.
|
Seilschutz (2x) mit den Laschen ineinander bringen und
zusammendrücken.
● Es ist ein Schnappgeräusch zu hören.
|
Seil motorisch komplett aufwickeln.
Wenn bei dem Seilzug die Steuerung ABUControl verbaut ist, siehe im Produkthandbuch „ABUControl“ unter dem Kapitel „Seil tauschen“, um den Seiltausch zu beenden.
Anschließend sind die weiteren Schritte in diesem Produkthandbuch beschrieben.
Lasthaken in die zuvor notierte Position fahren.

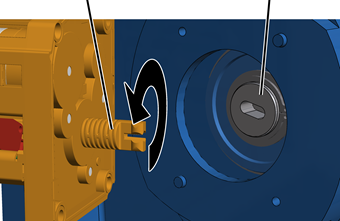

Welle |
Lagerflansch |
|
Gehäusedeckel des Hubgrenzschaltergehäuses an der Seiltrommel
öffnen.
Die Welle des Getriebegrenzschalters so drehen, dass sie mit dem
Langloch im Lagerflansch der Seiltrommel übereinstimmt.
|
Kunststoffschrauben B6,3x25 |
| |
Nockenschalterplatine |
|
Getriebegrenzschalter mit der Welle in das Langloch am Lagerflansch
stecken und auf die beiden Stifte führen.
Getriebegrenzschalter mit Kunststoffschrauben B6,3x25 festschrauben.
2,5 Nm.
Stecker der Anschlussleitung an der Nockenschalterplatine
aufstecken.
Gehäusedeckel schließen.
Wenn die Schaltpunkte verschoben sind:
Normalerweise kann das Einstellen des Hubgrenzschalters nach dem Tausch des Seils in vielen Fällen entfallen, da die Position des Lasthakens zuvor gemessen und anschließend wieder angefahren wurde. In besonderen Fällen (z.B. wenn das Seil stark beschädigt oder falsch auf der Seiltrommel aufgerollt war) kann es sein, dass die Schaltpunkte neu eingestellt werden müssen.
Schaltpunkte für den Hubbegrenzer unten, den Hubbegrenzer oben und
den Backup-Begrenzer neu einstellen.
Bei ABUS Elektrik 3 mit Schützsteuerung: Siehe Produkthandbuch „ABUS Getriebegrenzschalter“.
Bei ABUS Elektrik 3 mit ABULiner: Siehe Produkthandbuch „Frequenzumrichter-Steuerung der Hubgeschwindigkeit bei ABUS Elektrik 3“
