Nicht-angetriebenes Laufrad demontieren



Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.



Seilzug vorbereiten

*   Arbeitssicherheitsbestimmungen beachten.

*   Fahrwerksträger am Seilzug in der Nähe des Laufrads von unten entlasten.





Laufrad freilegen



Pufferplatte

Selbstsichernde Mutter

Kunststoffscheibe

*   Selbstsichernde Muttern (4x) abschrauben.

*   Ab Baugröße 160: Kunststoffscheiben (4x) abnehmen.

*   Pufferplatte abnehmen.

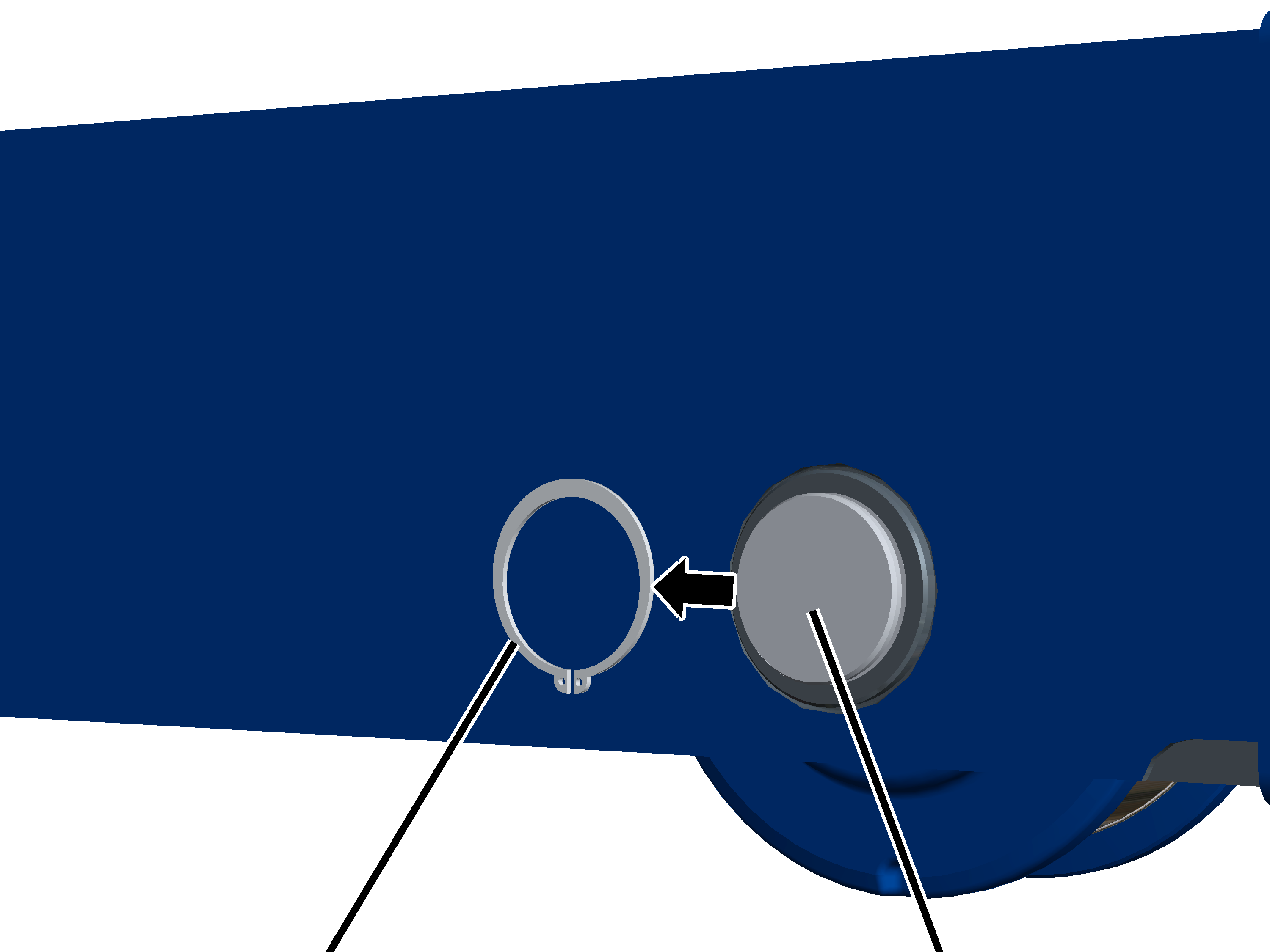

Sicherungsring

Bolzen

*   Sicherungsring entfernen.

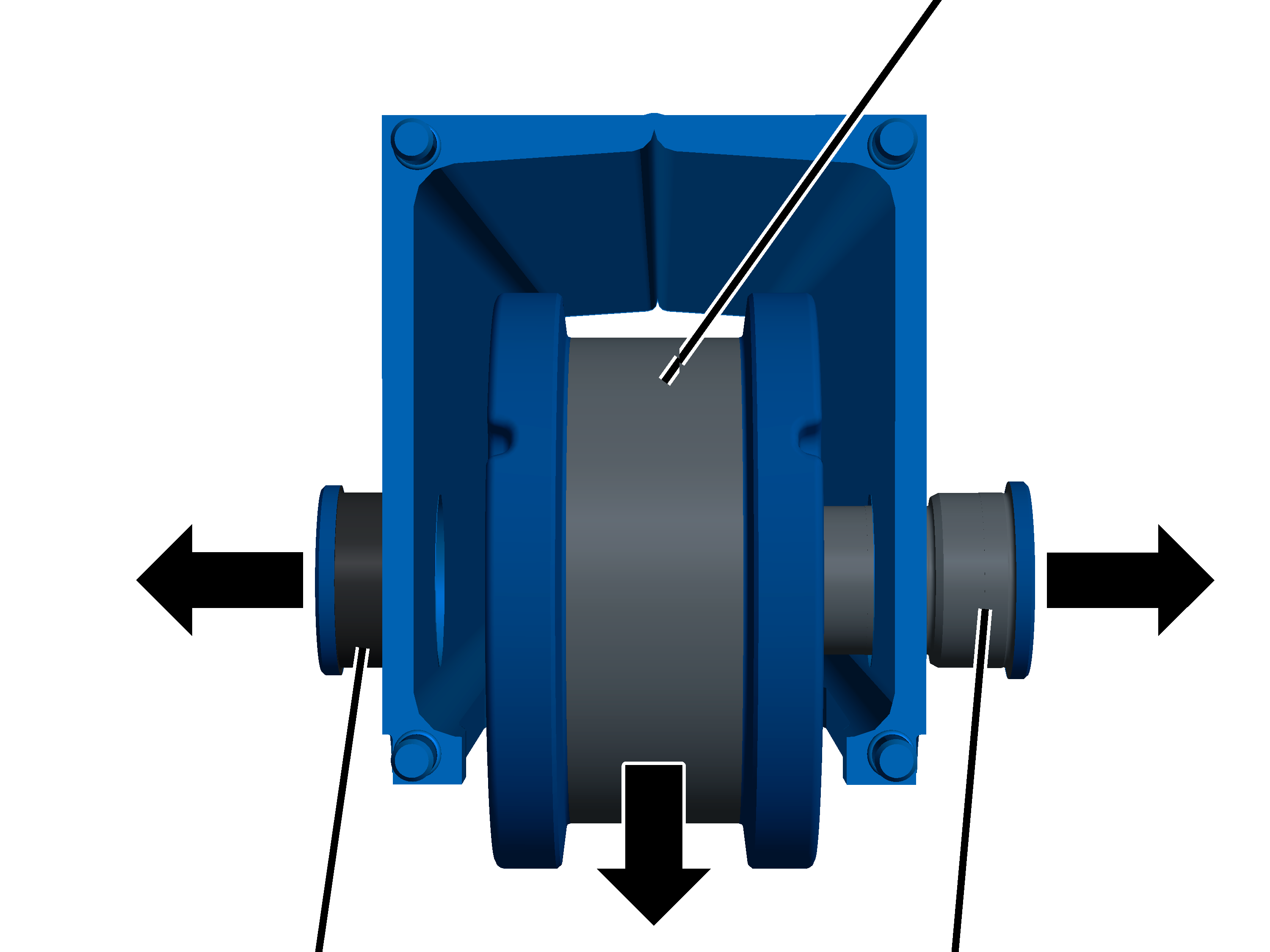

Laufrad ausbauen



Laufrad

Distanzbuchse

Bolzen

*   Bolzen, Distanzbuchse und Laufrad herausnehmen.
