Katzstromzuführung
montieren
Wenn der
Katzstrommitnehmer noch nicht montiert ist, hier fortfahren. Ansonsten diesen
Abschnitt überspringen.
Der Katzstrommitnehmer wird oberhalb des Katzschützkastens
montiert. Er zieht die elektrischen Leitungen für die Katzstromzuführung
(Schleppleitung oder Energiekette) und den Kreuzhebelschalter des
Katzfahrgrenzschalters parallel zur Katze hin und her.
Abhängig vom Hauptträger (I-Träger oder Kastenträger) und der
Art der Stromzuführung (Schleppleitung oder Energiekette) muss der
Katzstrommitnehmer unterschiedlich montiert werden.
Katzstrommitnehmer
montieren
Nur bei Katze D, DA oder DB
und Energiekette
Dieser Abschnitt gilt nur, wenn eine Katze Bauart D, DA oder
DB an einen Laufkran mit Energiekette angeschlossen wird.
Die Einzelteile
des Katzstrommitnehmers liegen lose bei und müssen montiert werden.
|

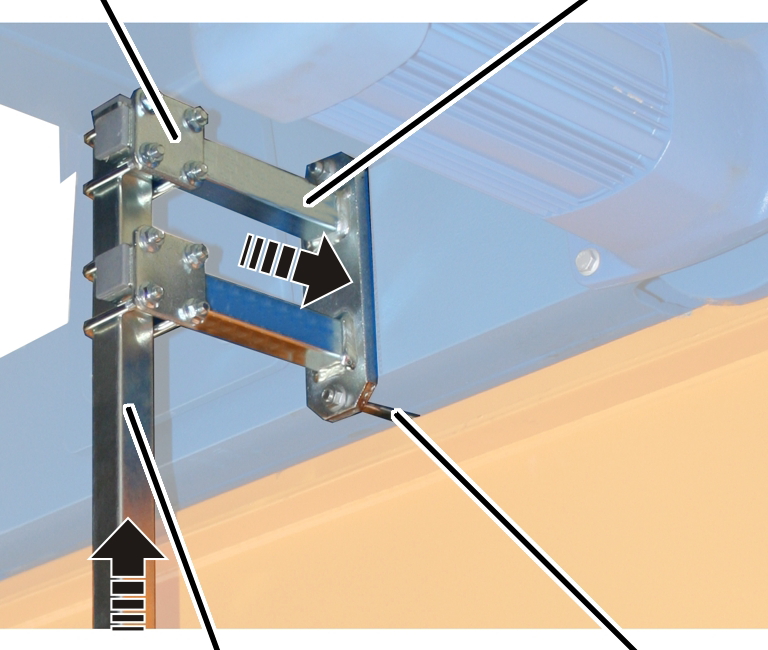

Rohrschelle |
Halterung |
|
|
|
Quadratrohr |
Gewindebügel |
Halterung mit Gewindebügel und
Rippmutter (2x) am Fahrwerksträger festschrauben.
|
Gewindebügel |
Anzieh-Drehmoment |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Quadratrohr mit zwei
Rohrschellen an der Halterung festschrauben. 15 Nm.
|

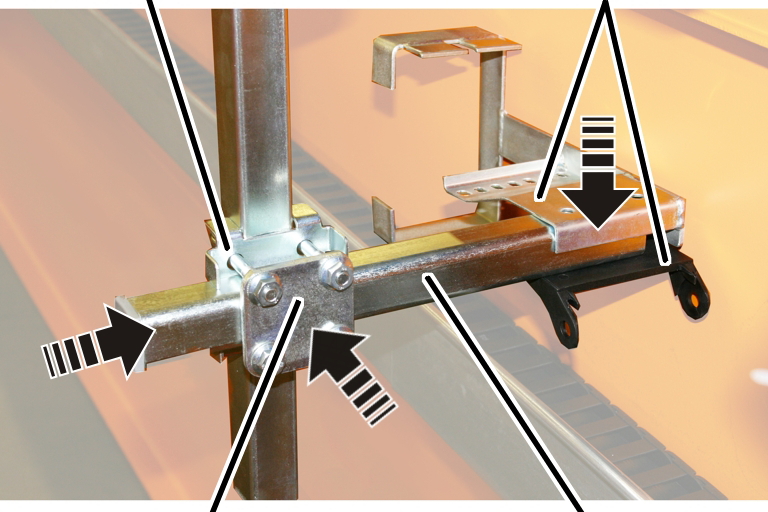

Kreuzschelle |
Einzelteile der Energiekette |
|
|
|
Rohrschelle |
Mitnehmerrohr |
Mitnehmerrohr mit Rohrschelle
und Kreuzschelle an senkrechtes Quadratrohr (Katzstrommitnehmer) schrauben.
15 Nm.
Einzelteile der Energiekette (Umlenkhalter und
Anschlusselement) mit Bolzen und SL-Sicherung am Mitnehmerrohr
befestigen.
|
Kabelbinder |
Flachleitung |
|
|
|
Anschlusselement |
Energiekette |
|
|
|
Flachleitung aus der
Energiekette herausführen und im Bogen um den Umlenkhalter führen.
Flachleitung mit Kabelbinder am
oberen Teil des Umlenkhalters befestigen.
Energiekette in das
Anschlusselement schieben und einrasten.
Nur bei Katze DQA und
Energiekette
Dieser Abschnitt gilt nur, wenn eine Katze Bauart DQA an
einen Laufkran mit Energiekette angeschlossen wird.
Die Einzelteile des Katzstrommitnehmers liegen lose bei und
müssen montiert werden.
|
|

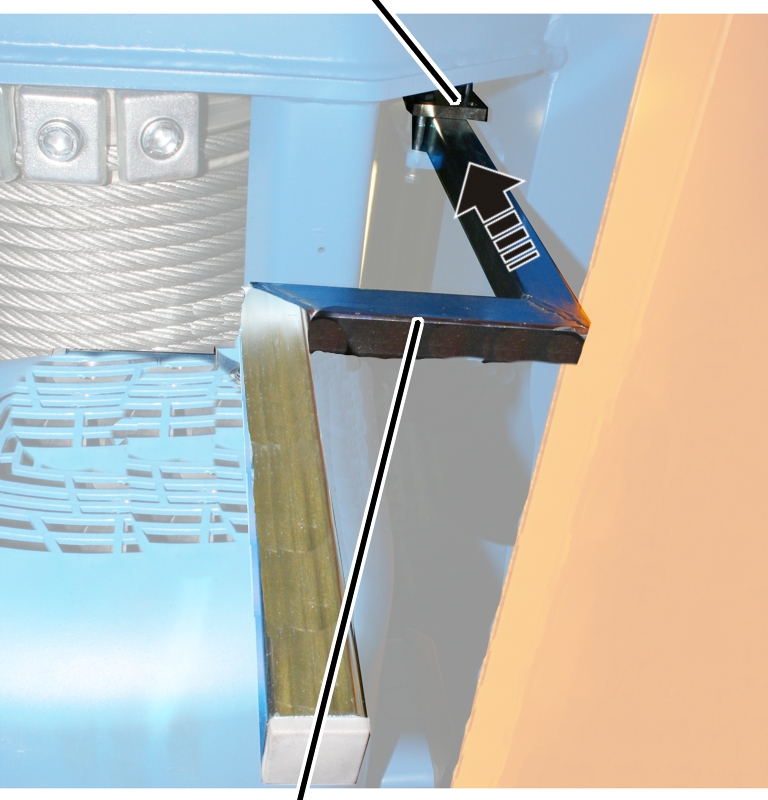

Befestigungsplatte |
|
|
|
Mitnehmerrohr |
Mitnehmerrohr von unten in
Katzrahmen schieben.
Befestigungsplatte mit
Sechskantschraube M8 und Sechskantmutter anschrauben.
Mitnehmerrohr zwischen
Befestigungsplatte und Katzrahmen schieben.
Sechskantmuttern festschrauben.
25 Nm.
|

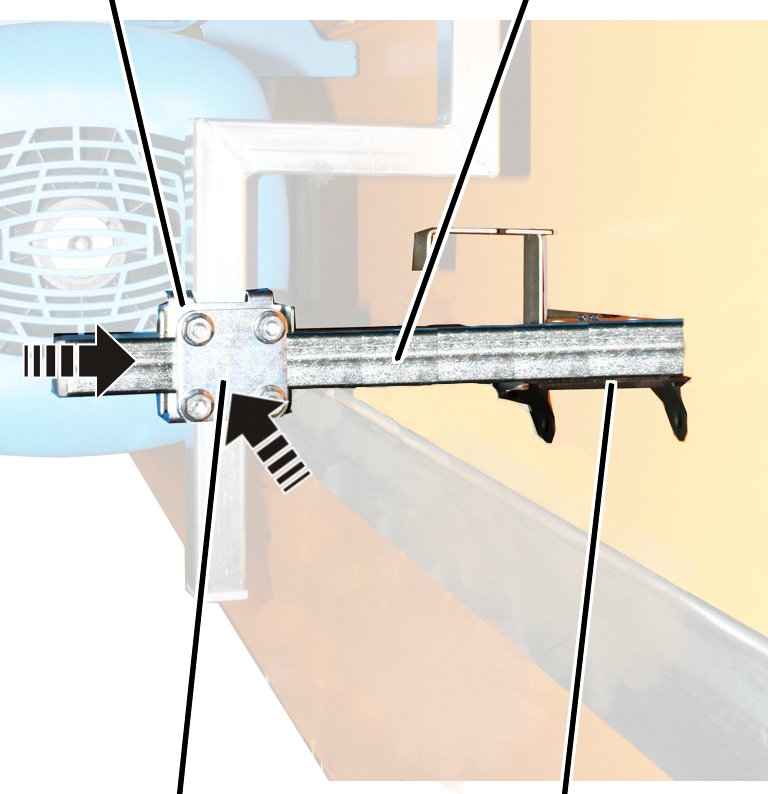

Kreuzschelle |
Mitnehmerrohr |
|
|
|
Rohrschelle |
Einzelteile der Energiekette |
Waagerechts Mitnehmerrohr mit
Rohrschelle und Kreuzschelle an senkrechtes Mitnehmerrohr (Katzstrommitnehmer)
schrauben. 15 Nm.
Einzelteile der Energiekette
(Umlenkhalter und Anschlusselement) mit Bolzen und SL-Sicherung am Quadratrohr
befestigen.
|
Kabelbinder |
Flachleitung |
|
|
|
Anschlusselement |
Energiekette |
|
|
|
Flachleitung aus der
Energiekette herausführen und im Bogen um den Umlenkhalter führen.
Flachleitung mit Kabelbinder am
oberen Teil des Umlenkhalters befestigen.
Energiekette in das
Anschlusselement schieben und einrasten.
Nur bei Laufkran mit
Schleppleitung
Der Katzstrommitnehmer ist vormontiert am Laufschienenverband
befestigt und muss an der Katze montiert werden.
Bei Katzen mit Katzfahrgrenzschalter: Der
Katzfahrgrenzschalter ist bereits fertig montiert.
|
|

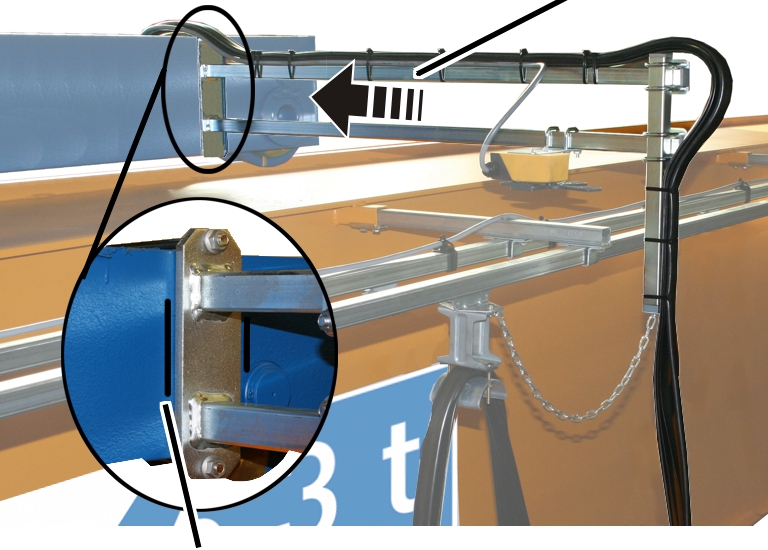

Katzstrommitnehmer |
|
|
|
Markierung |
|
Den montierten
Katzstrommitnehmer an den Fahrwerksträger halten.
In den meisten Fällen ist am Fahrwerksträger eine Markierung
angebracht, an der der Katzstrommitnehmer montiert werden soll. Für diese
Position ist der Schaltpunkt der Katzfahrgrenzschalter bereits eingestellt und
die Leitungslängen entsprechend angepasst.
Katzstrommitnehmer mit
Gewindebügel und Rippmuttern (2x) festschrauben.
|
Gewindebügel |
Anzieh-Drehmoment |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Kreuzhebelschalter
am Katzstrommitnehmer montieren
Nur bei
Kreuzhebelschalter
Dieser Abschnitt gilt nur,
wenn der Seilzug einen Kreuzhebelschalter in Katzfahrrichtung hat.
Wo und für welche Fahrbegrenzung der Kreuzhebelschalter
vorgesehen ist, ist im Schaltplan angegeben.
Kreuzhebelschalter
montieren
|
|
Gefahr durch Fehlfunktion!
Wird der Kreuzhebelschalter zu fest angeschraubt,
kann es passieren, dass Teile im Inneren klemmen und er nicht mehr richtig
funktioniert.
Anzieh-Drehmoment von 3 Nm genau
einhalten. |
|
Sicherungsscheibe |
Sechskantmutter |
|
|
|
Zylinderschraube M5x50 |
Befestigungswinkel |
Befestigungswinkel mit
Zylinderschrauben M5x50 (2x) an Kreuzhebelschalter montieren.
Befestigungswinkel mit
Sicherungsscheiben und Sechskantmuttern M5 (2x) festschrauben. 3 Nm.
Kreuzhebelschalter
montieren
Der Kreuzhebelschalter wird normalerweise am
Katzstrommitnehmer montiert.
|

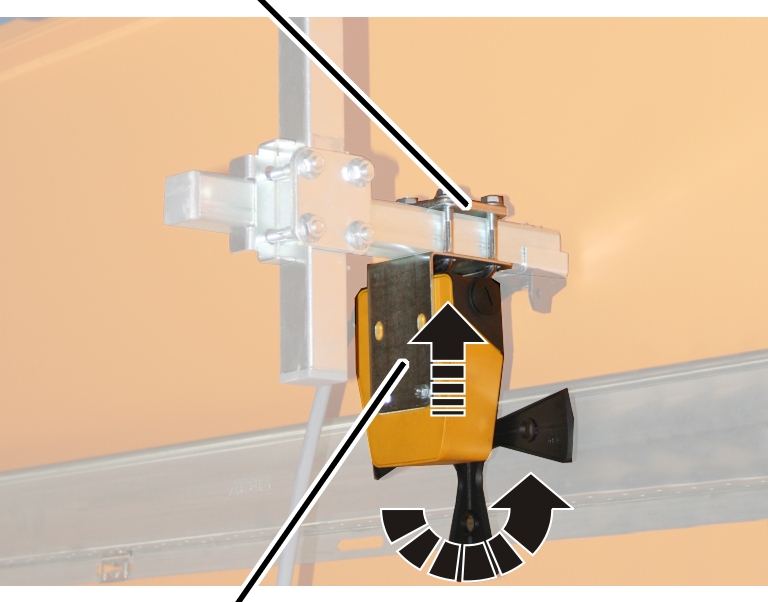

Rohrschelle |
|
|
|
|
Kreuzhebelschalter |
|
Kreuzhebelschalter
in Position 0 drehen.
Die Position des
Kreuzhebelschalters ist mit einem Pfeil gekennzeichnet, der je nach
Schaltzustand weitergedreht wird.
Kreuzhebelschalter so auf das
Mitnehmerrohr schieben, dass der Schaltnocken den Kreuzhebelschalter
betätigt.
Kreuzhebelschalter mit
Rohrschellen (2x) festschrauben. 15 Nm.
Anschlussleitung (Rundleitung
oder Flachleitung) vom Kreuzhebelschalter zum Schützkasten verlegen.
Anschlussleitung mit
Kabelverschraubung in den Schützkasten führen.
Falls nötig: Anschlussleitung an
Kupplung oder Stecker anklemmen.
Anschlussleitung mit
Kabelbindern, Leitungshaltern und Klebeschellen befestigen.
Katzstromzuführung
anschließen
|

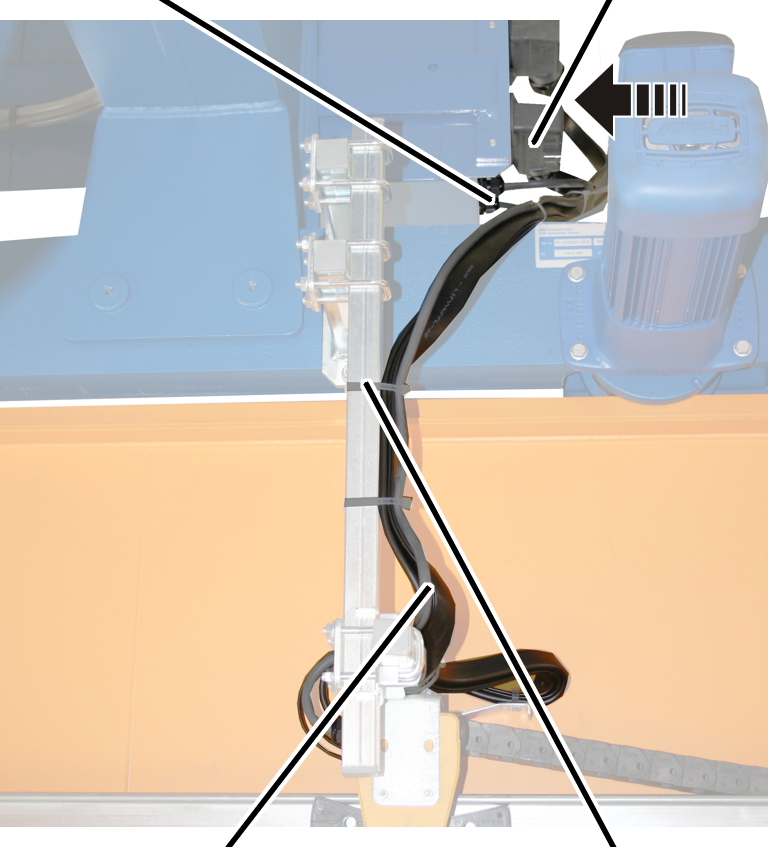

Kabelverschraubung |
Stecker
und Kupplungen |
|
|
|
Anschlussleitungen |
Kabelbinder |
Anschlussleitungen von der
Energiekette entlang der Quadratrohre zum Katzschützkasten verlegen.
Anschlussleitungen ordentlich
sortiert mit Kabelbindern befestigen.
Stecker und Kupplungen am
Katzschützkasten einstecken oder Anschlussleitungen durch Kabelverschraubungen
in den Katzschützkasten führen.
