Gerätebeschreibung

Zweischienenlaufkatze (D)

─     1: Hubmotor

─     2: Hubgetriebe

─     3: Katzrahmen

─     4: Unterflasche und Lasthaken

─     5: Katzfahrantrieb

─     6: Fahrwerksträger

─     7: Katzfahrwerk

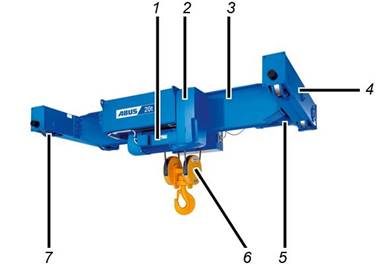

Zweischienenlaufkatze (DA)

─     1: Hubmotor

─     2: Hubgetriebe

─     3: Katzrahmen

─     4: Fahrwerksträger

─     5: Fahrantrieb

─     6: Unterflasche und Lasthaken

─     7: Katzfahrwerk





Zweischienenlaufkatze (DQA)

─     1: Hubgetriebe

─     2: Katzrahmen

─     3: Katzfahrantrieb

─     4: Fahrwerksträger

─     5: Unterflasche und Lasthaken

─     6: Hubmotor

─     7: Katzfahrwerk

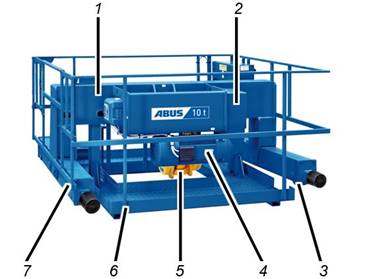

Zweischienenlaufkatze (DB)

─     1: Katzrahmen

─     2: Hubgetriebe

─     3: Katzfahrwerk

─     4: Hubmotor

─     5: Unterflasche und Lasthaken

─     6: Laufbühne

─     7: Fahrwerksträger
