Festpunkttraverse mit Seiltasche und Seilkeil tauschen

Festpunkttraverse demontieren

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 3000

Bei einem Seilzug mit Hubantrieb GM 800 bis GM 3000 hängt die Festpunkttraverse auf Lagerbuchsen und ist mit Bolzen und SL-Sicherungen befestigt.

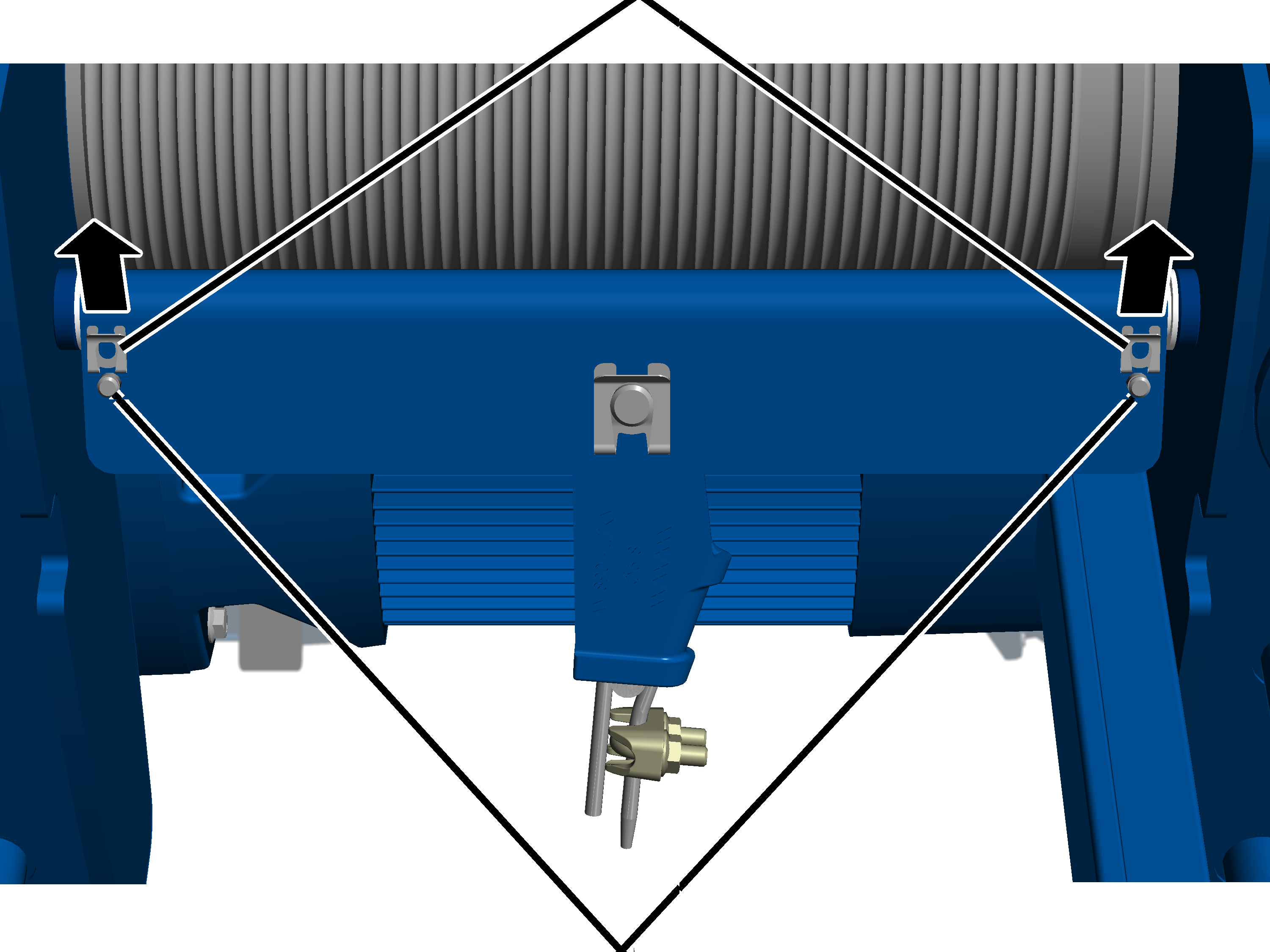

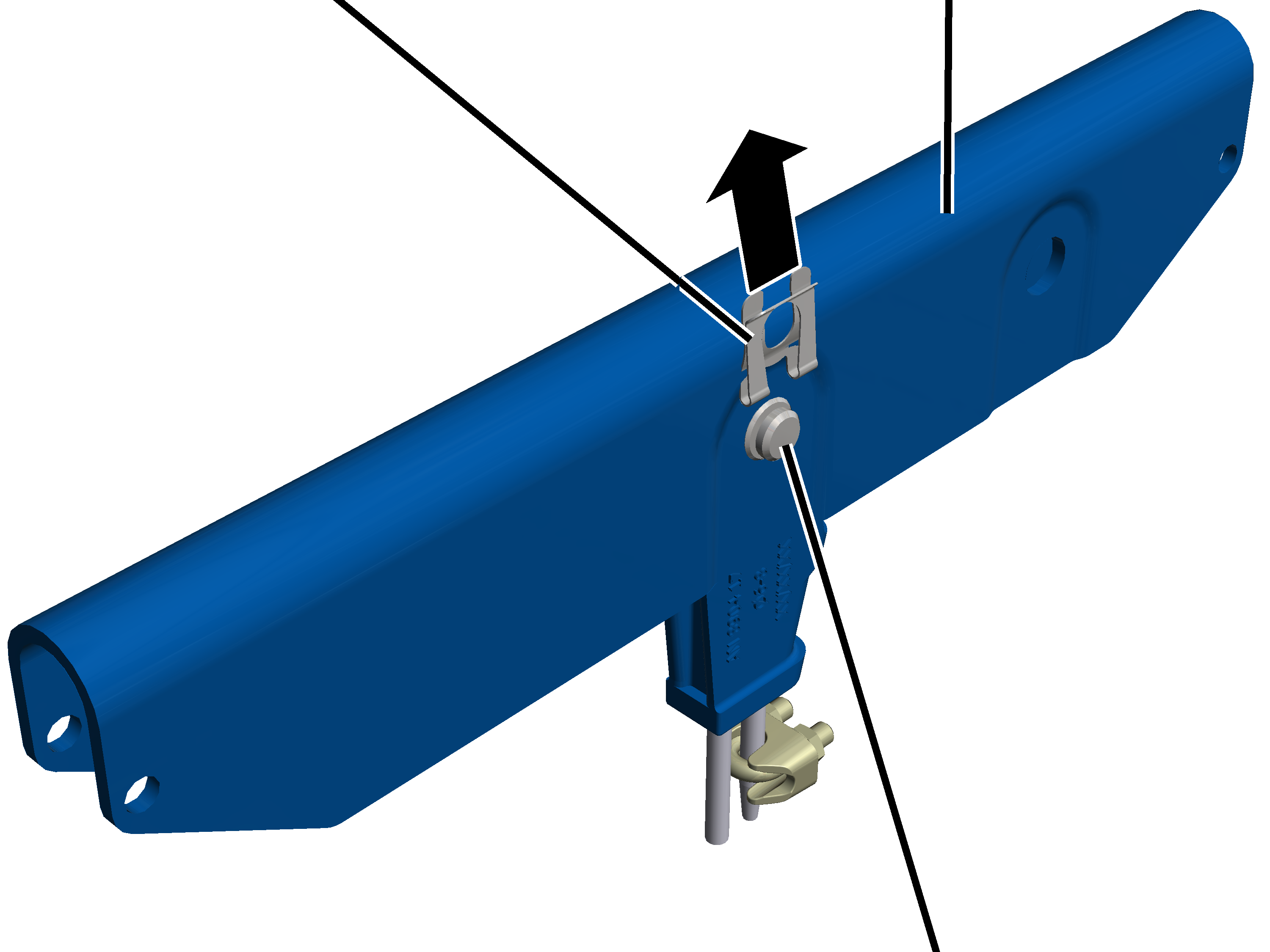

SL-Sicherung

Bolzen

   SL-Sicherungen (2x) von den Bolzen ziehen.

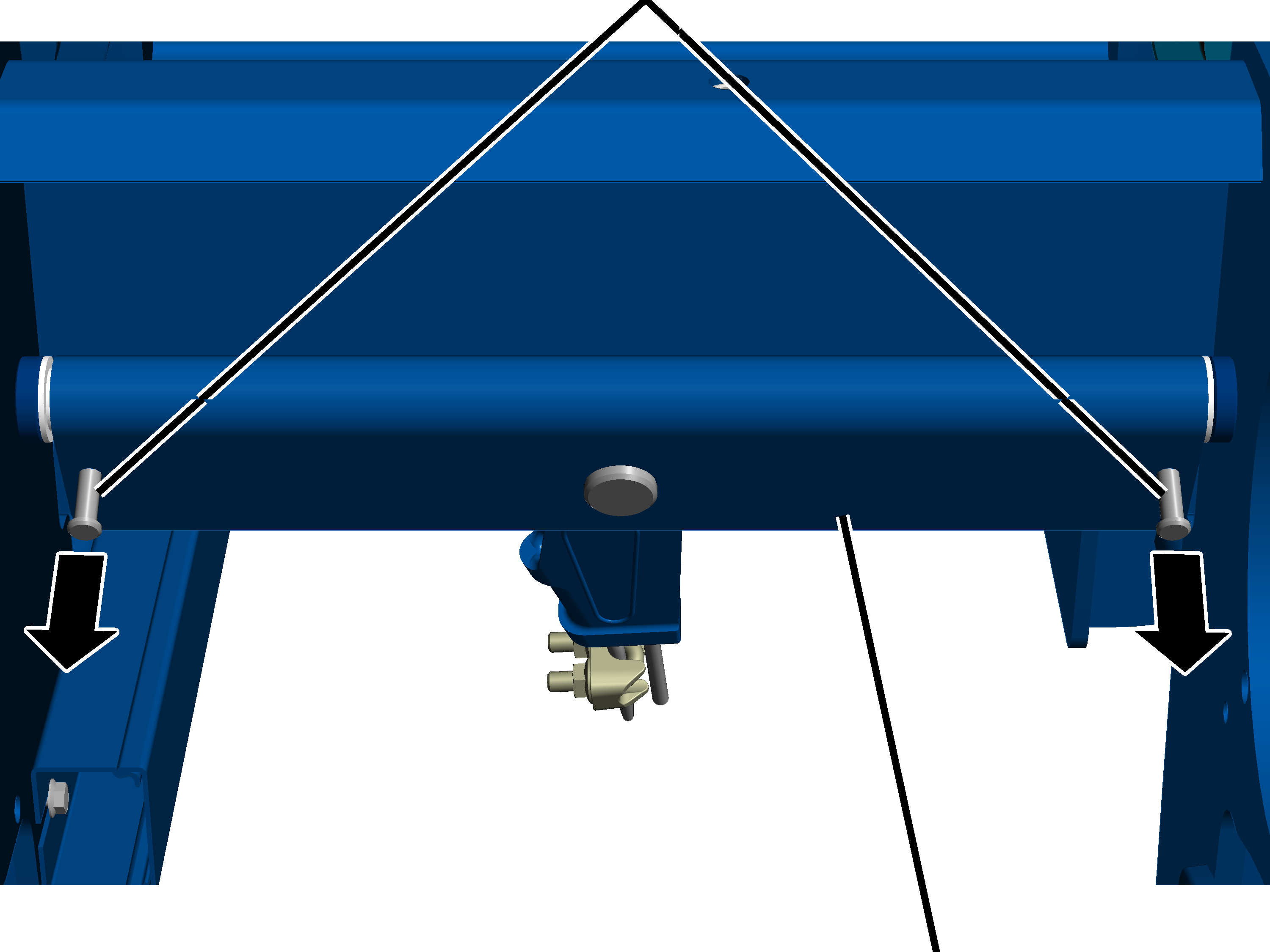

Bolzen
	Festpunkttraverse

   Bolzen (2x) aus der Festpunkttraverse ziehen.

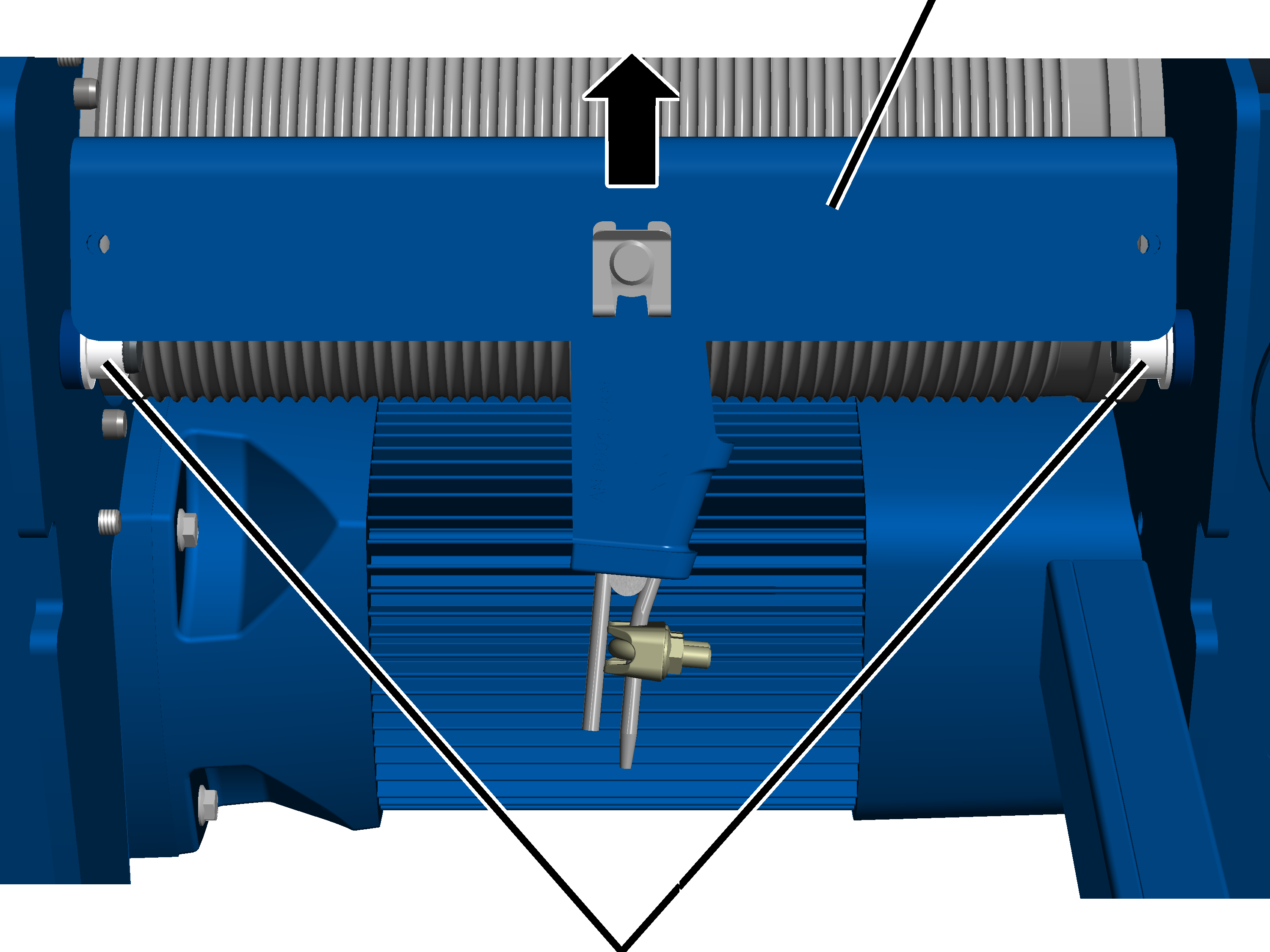

	Festpunkttraverse
Lagerbuchsen

   Festpunkttraverse von den Lagerbuchsen heben.





Nur bei Seilzug mit Hubantrieb GM 5000 bis GM 7000

Bei einem Seilzug mit Hubantrieb GM 5000 bis GM 7000 hängt die Festpunkttraverse auf Lagerbuchsen und ist mit einem seitlich eingeschobenen Bolzen mit Deckel an den Seitenschildern am Katzrahmen befestigt.

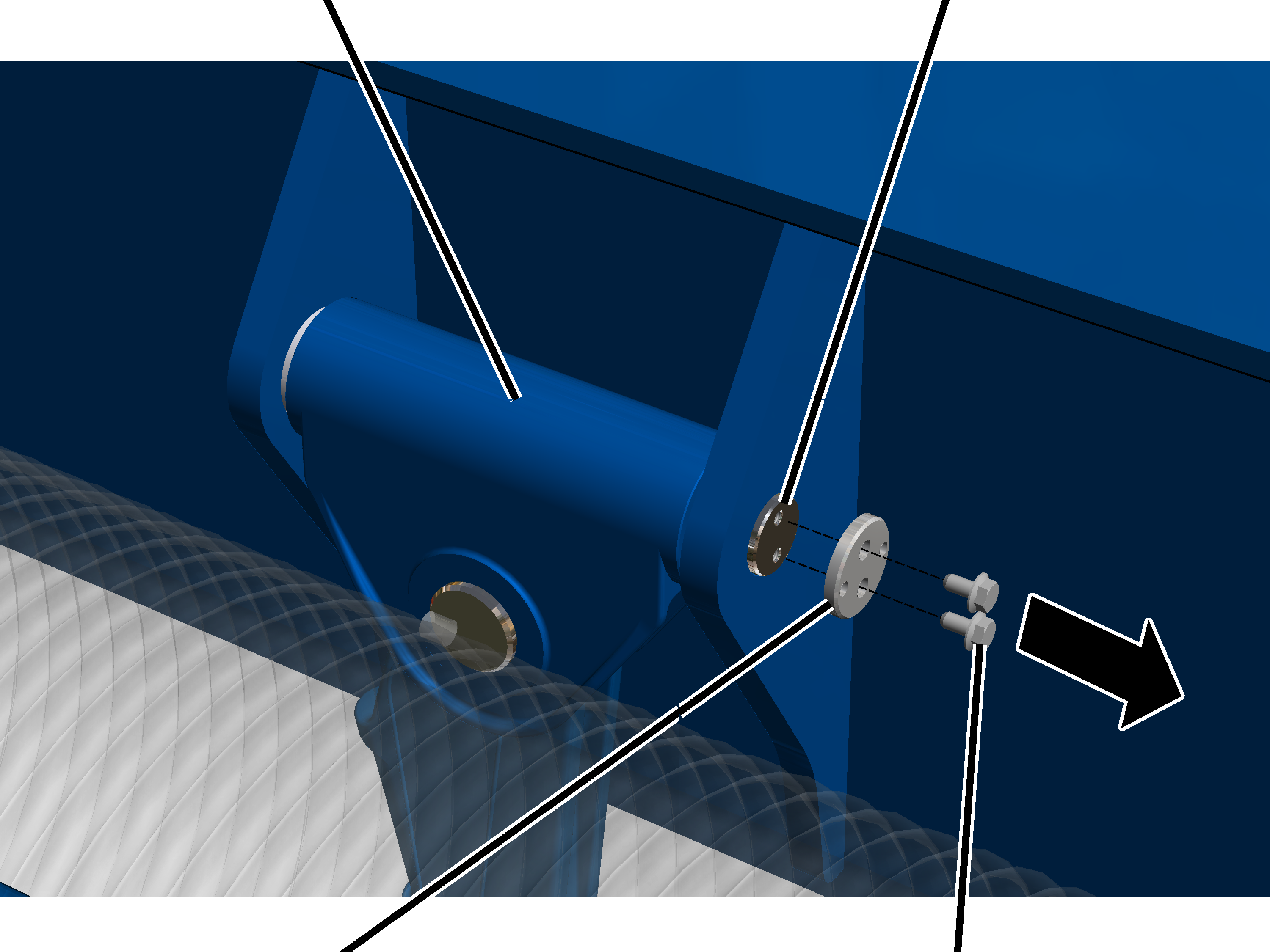

Festpunkttraverse	Bolzen
Deckel	Rippschrauben

   Rippschrauben an dem Deckel lösen.

   Deckel von dem Bolzen nehmen.

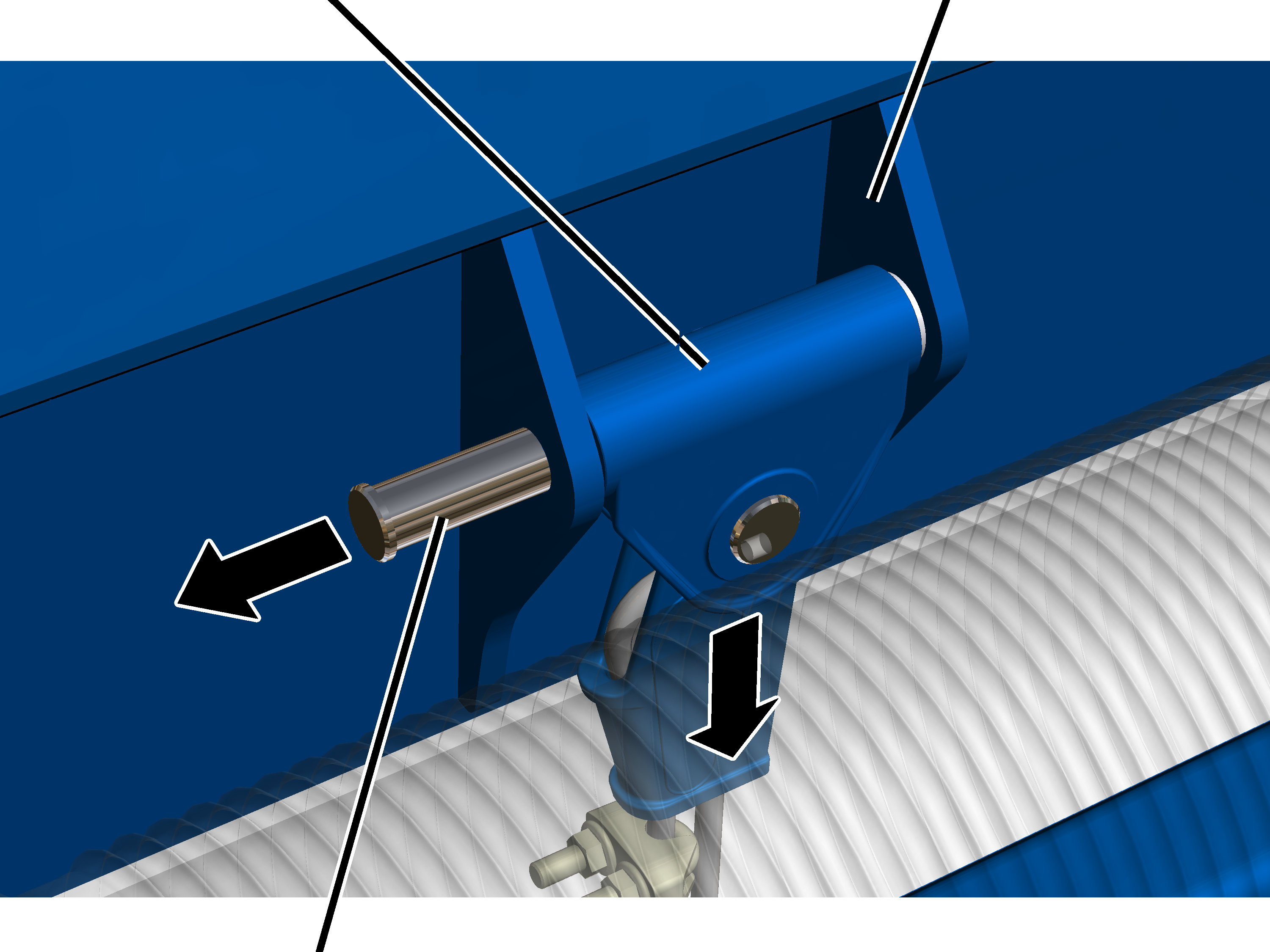

Festpunkttraverse	Seitenschild
Bolzen

   Bolzen aus der Festpunkttraverse und den Seitenschildern ziehen.

   Festpunkttraverse aus dem Katzrahmen ziehen.





Seiltasche demontieren

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 3000 mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 800 bis GM 3000 mit einem Lastindikatorsystem LIS-SE.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen und einer SL-Sicherung an der Festpunkttraverse befestigt.



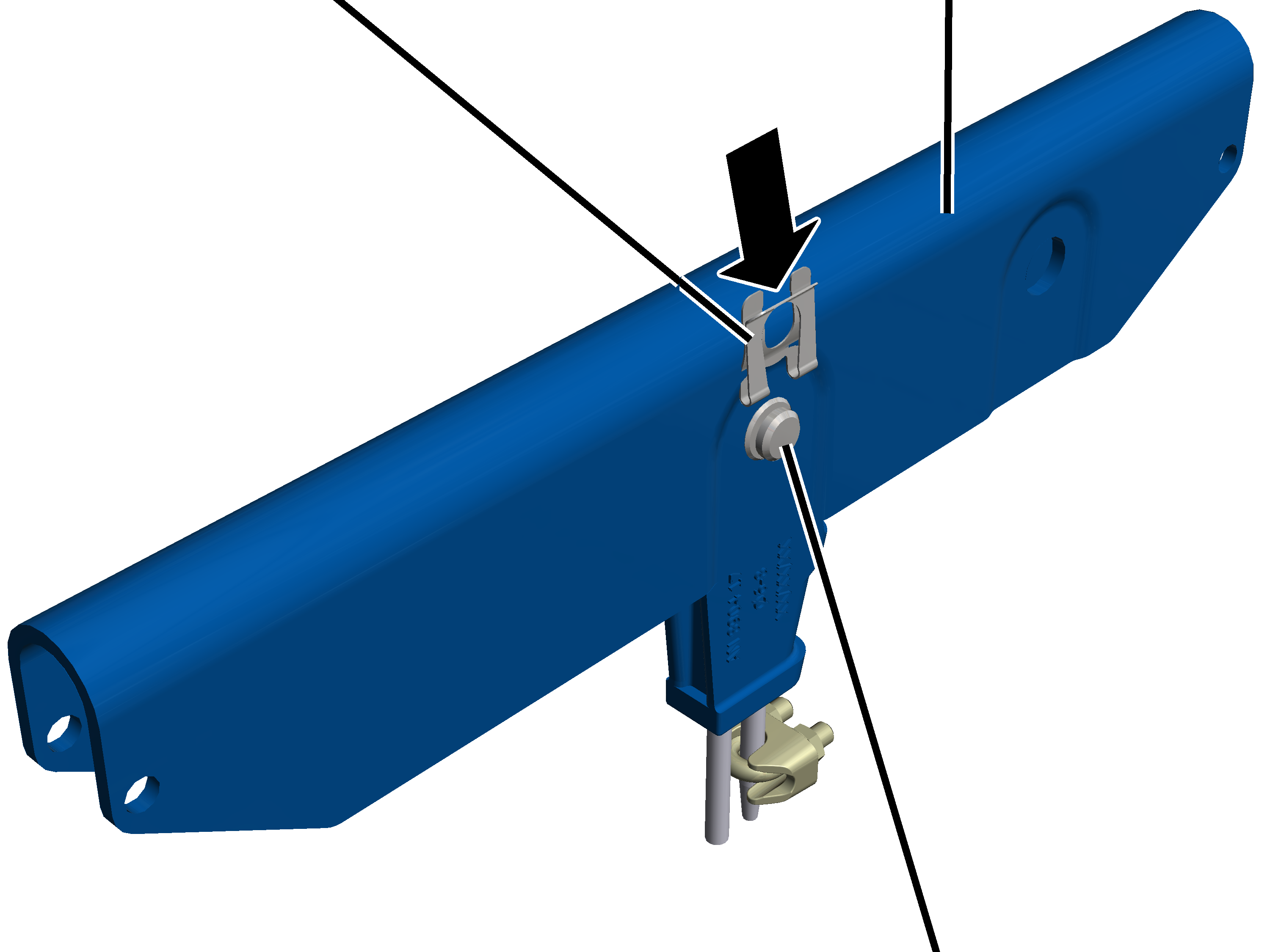

SL-Sicherung	Festpunkttraverse
	Bolzen

   SL-Sicherung von dem Bolzen ziehen.

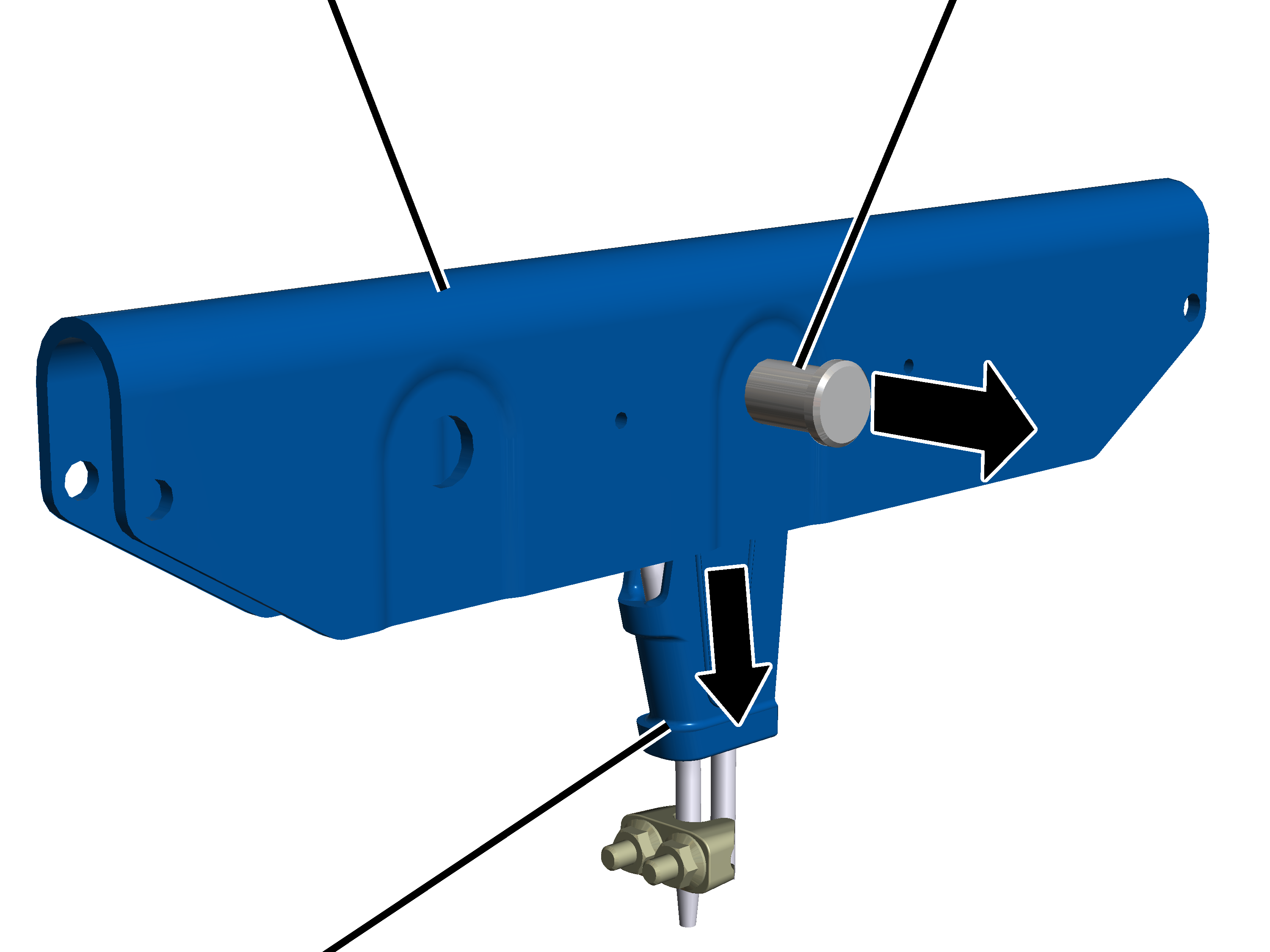

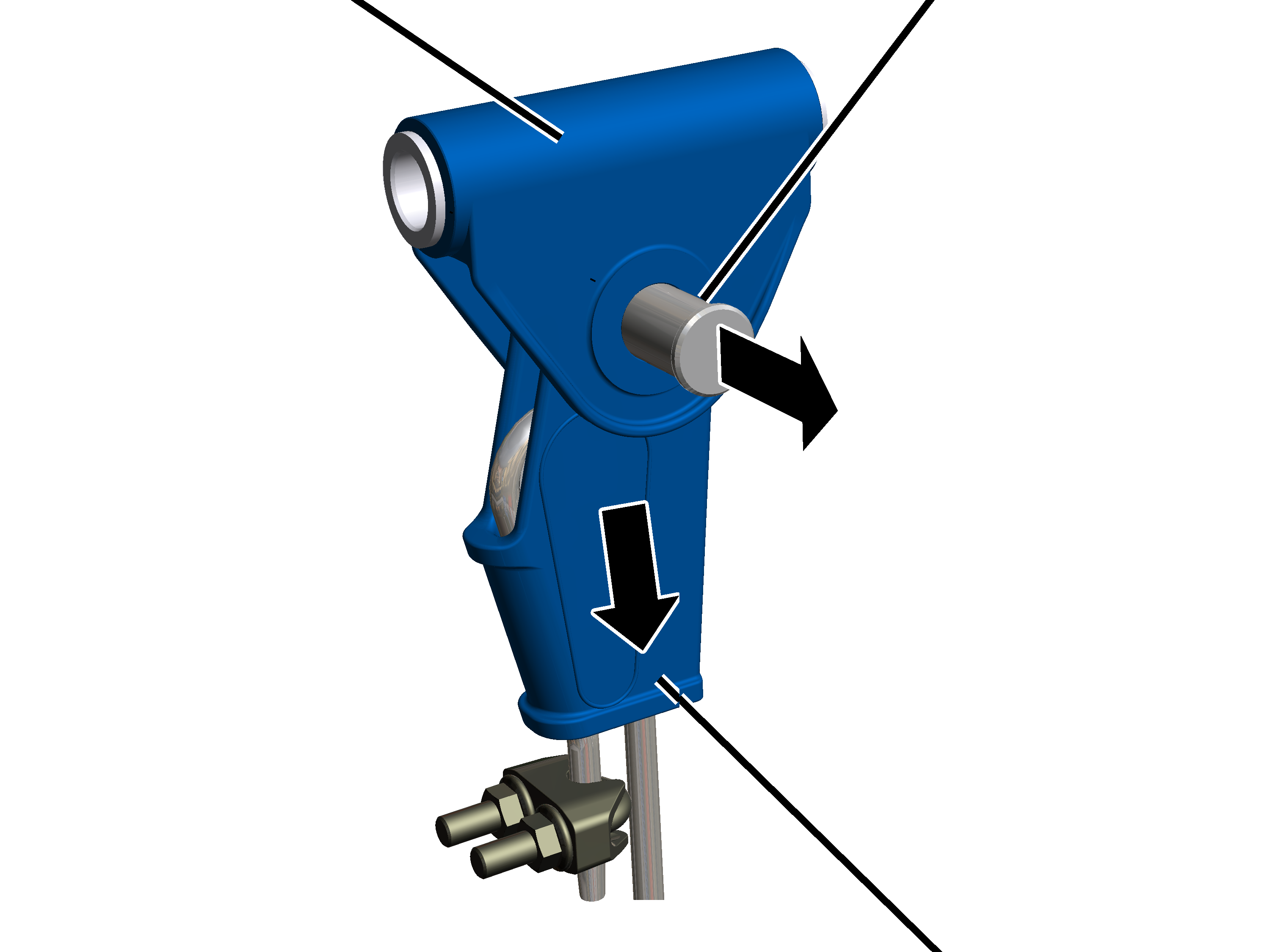

Festpunkttraverse	Bolzen
Seiltasche

   Bolzen aus der Festpunkttraverse und der Seiltasche ziehen.

   Seiltasche aus der Festpunkttraverse ziehen.





Nur bei Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit einem Lastindikatorsystem LIS-SE.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen mit Deckel an der Festpunkttraverse befestigt.

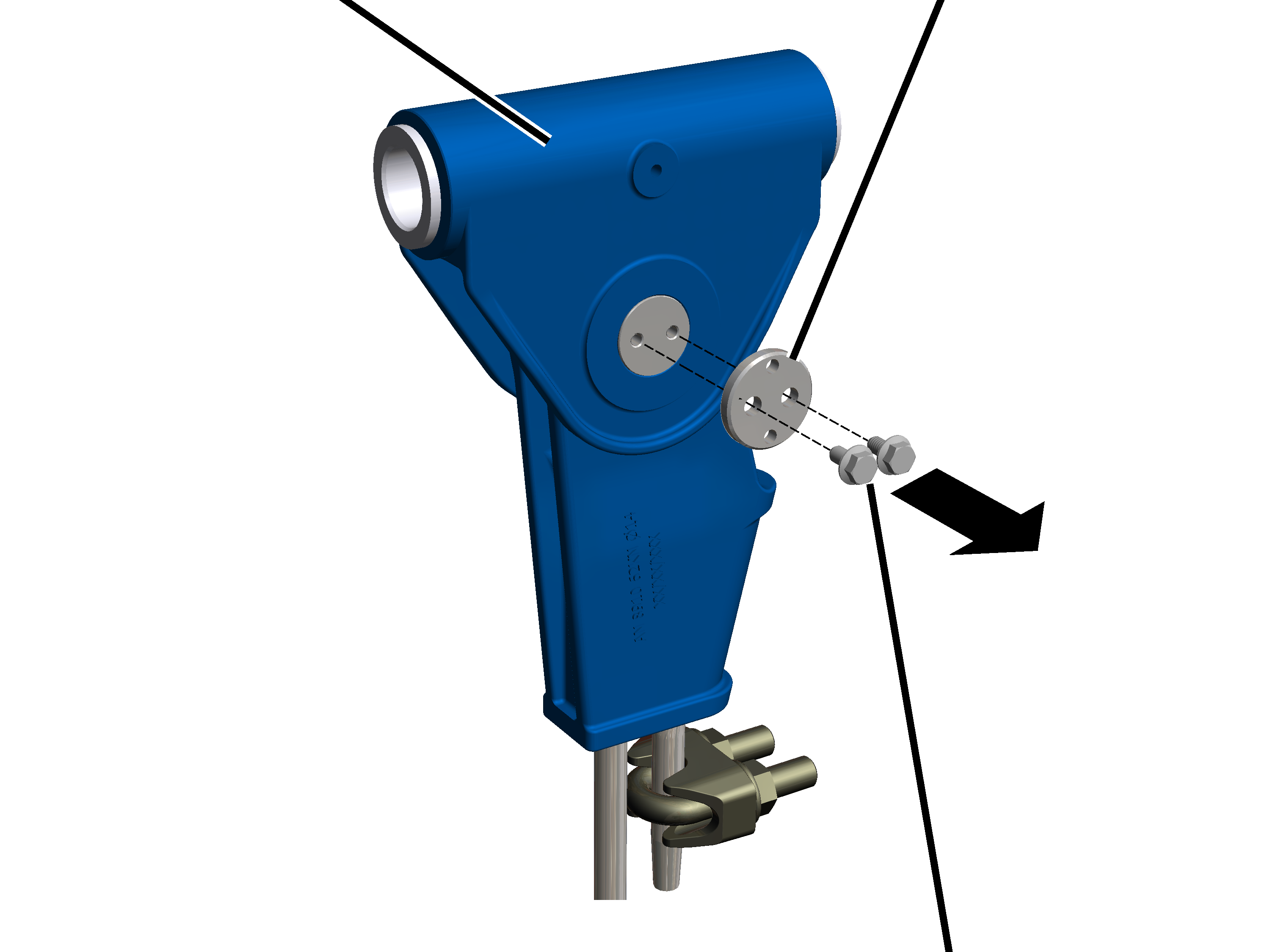

Festpunkttraverse	Deckel
	Rippschrauben

   Rippschrauben von dem Deckel lösen.

   Deckel von dem Bolzen nehmen.

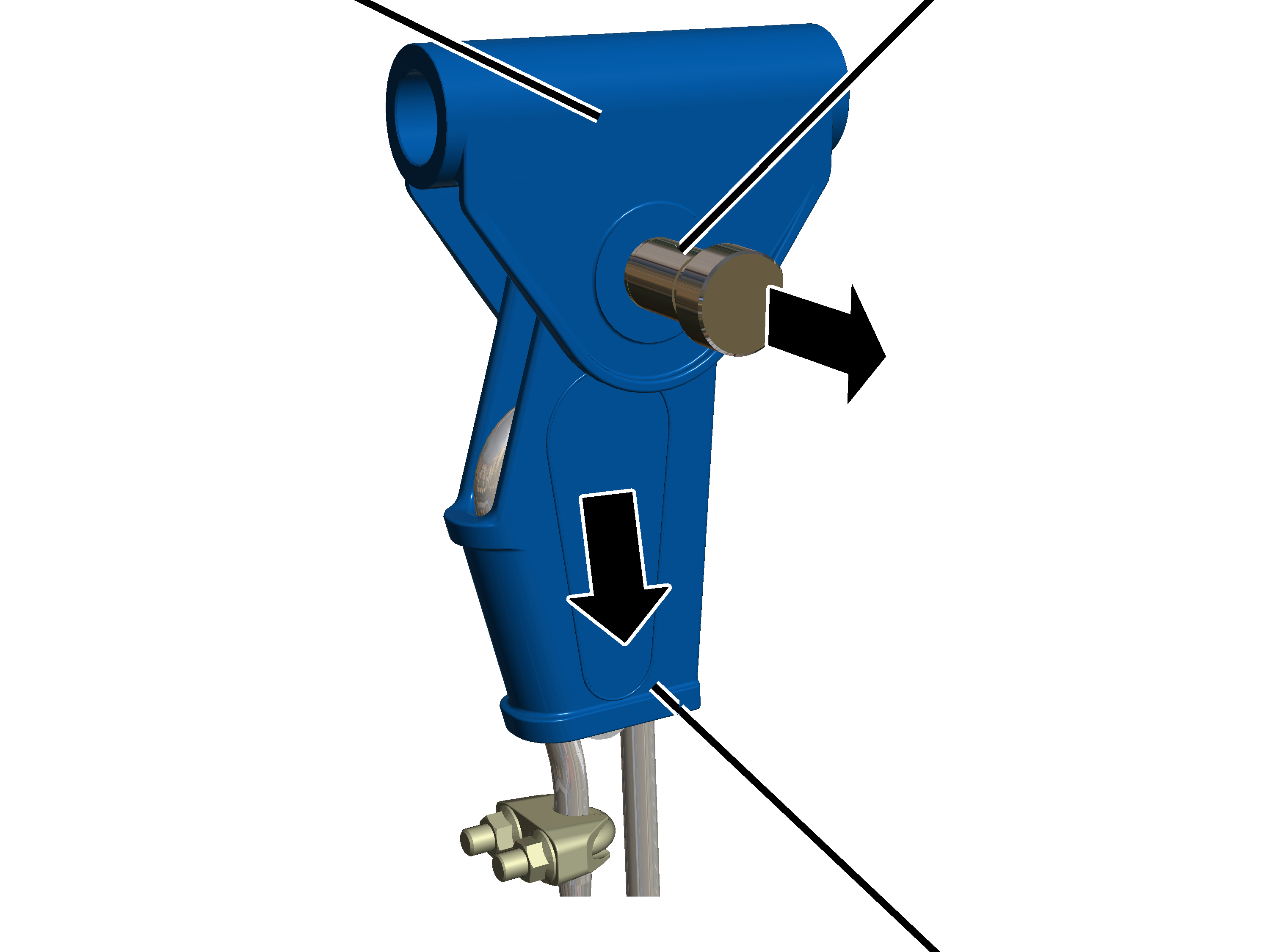

Festpunkttraverse	Bolzen
	Seiltasche mit Seilkeil und Seil

   Bolzen aus der Festpunkttraverse und der Seiltasche ziehen.

   Seiltasche mit Seilkeil und Seil aus der Festpunkttraverse ziehen.





Nur bei Seilzug mit Hubantrieb GM 800 bis GM 3000 mit LIS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 800 bis GM 3000 mit einem Lastindikatorsystem LIS-SV oder ABUControl.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



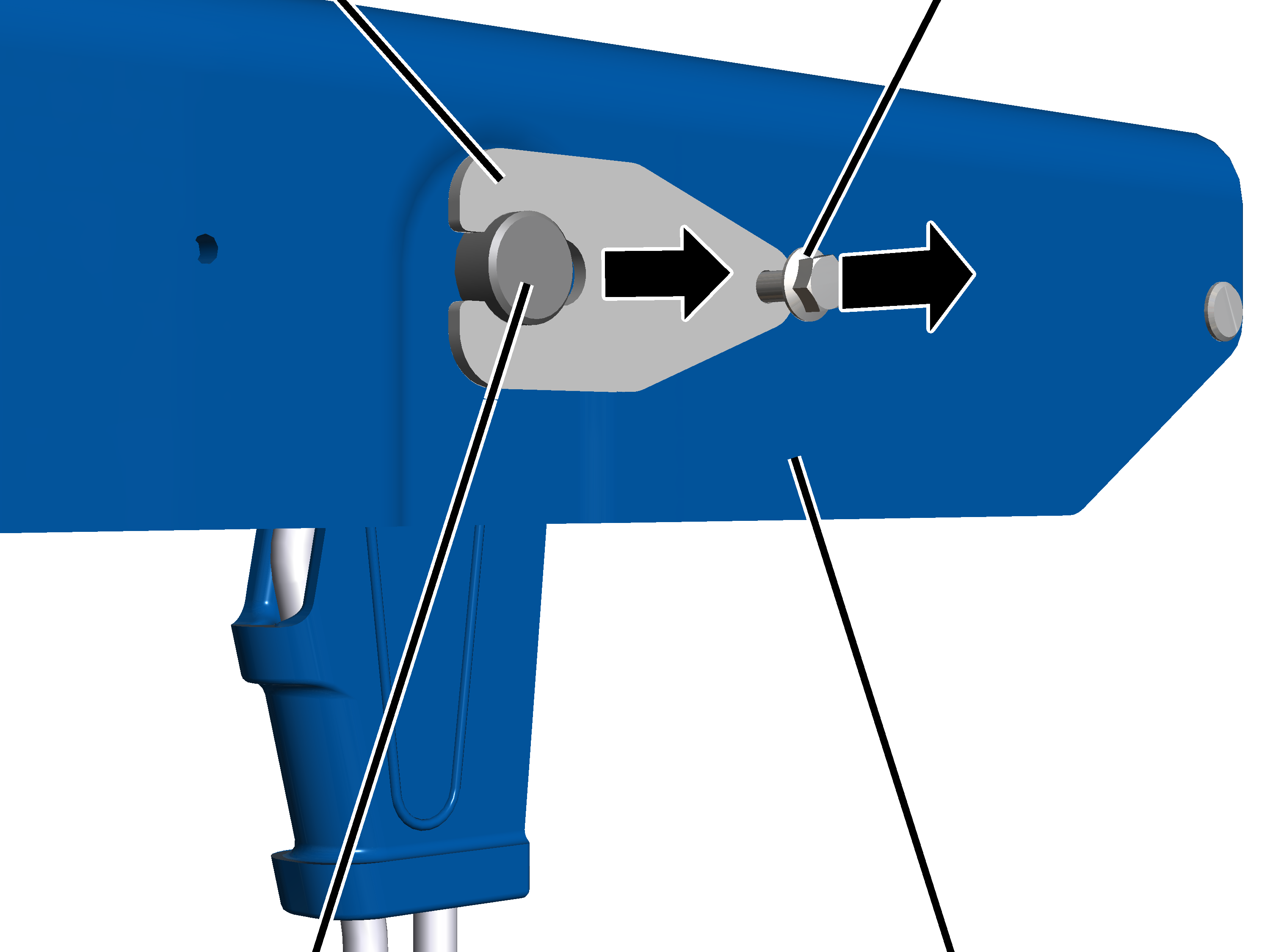

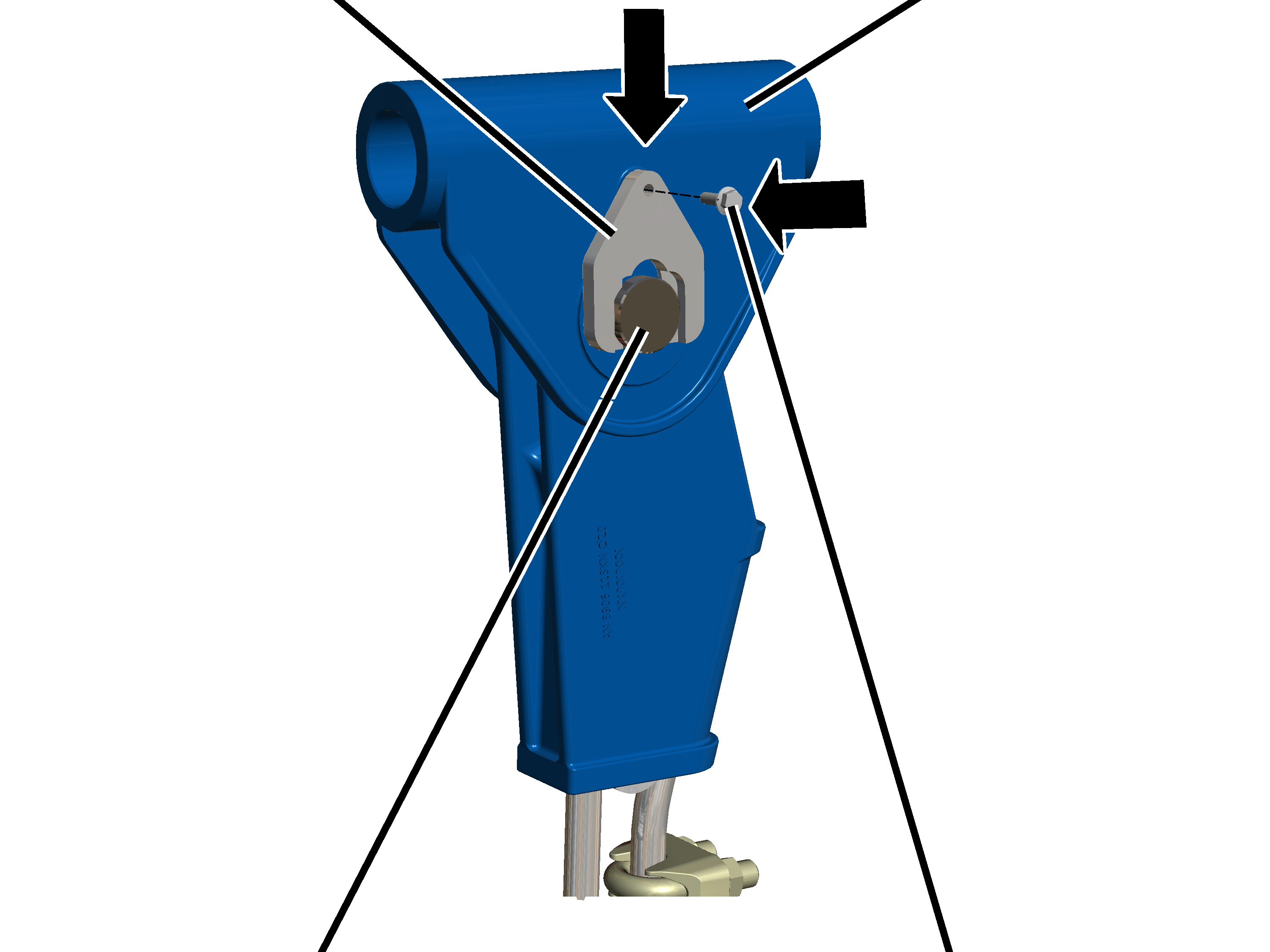

Halterung	Rippschraube
Messbolzen	Festpunkttraverse

   Rippschraube M6x12 lösen.

   Halterung von dem Messbolzen schieben.





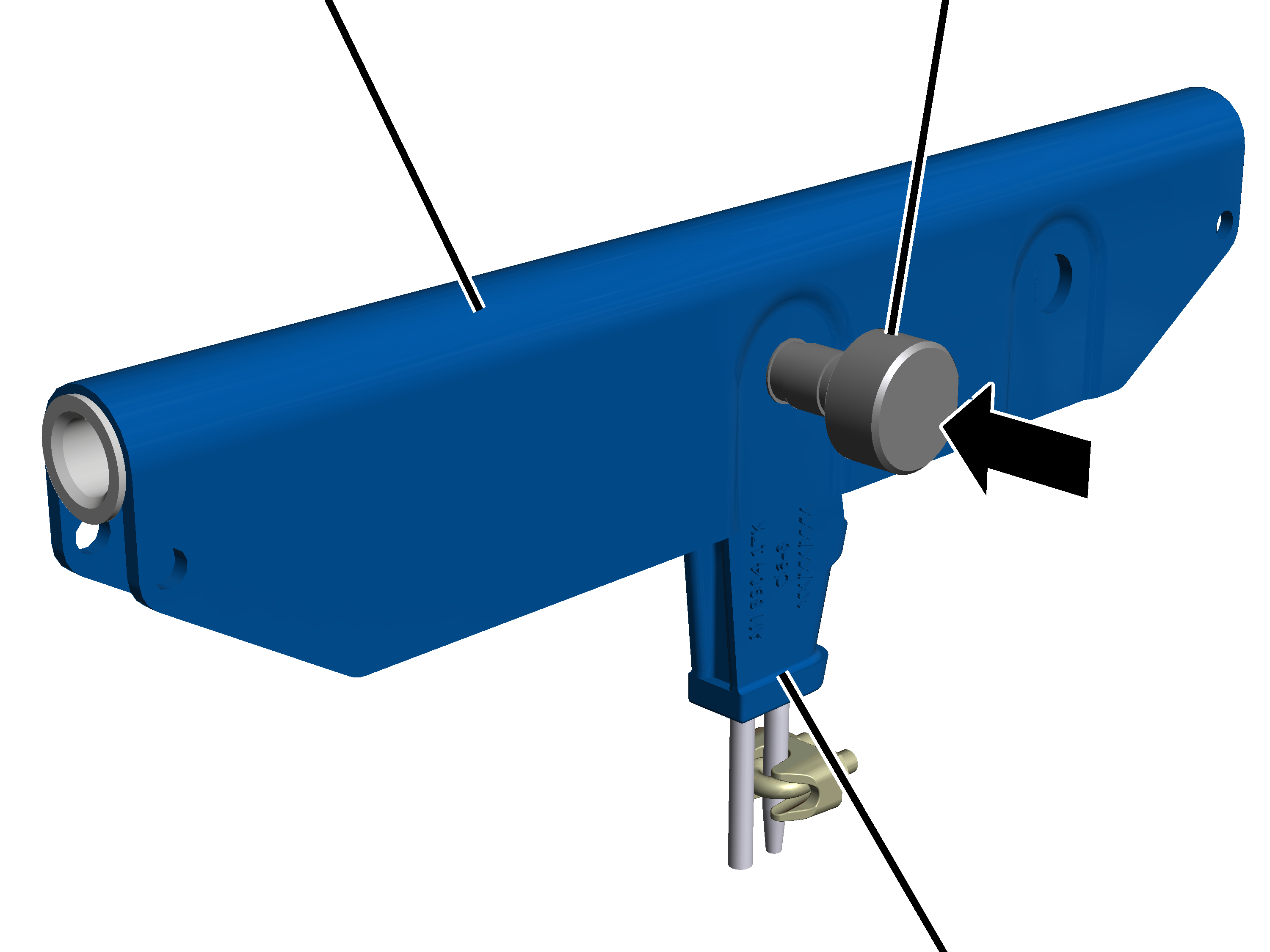

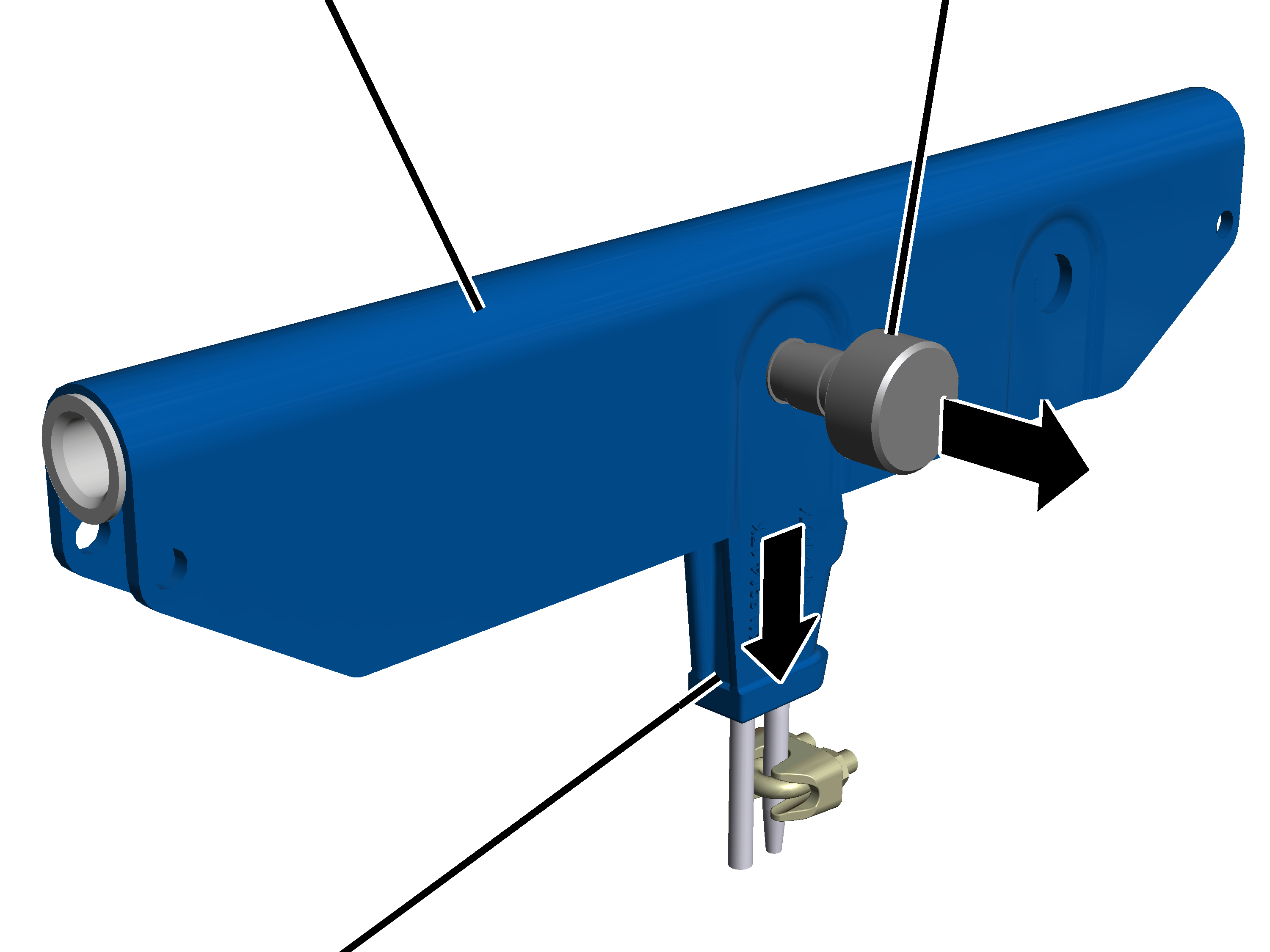

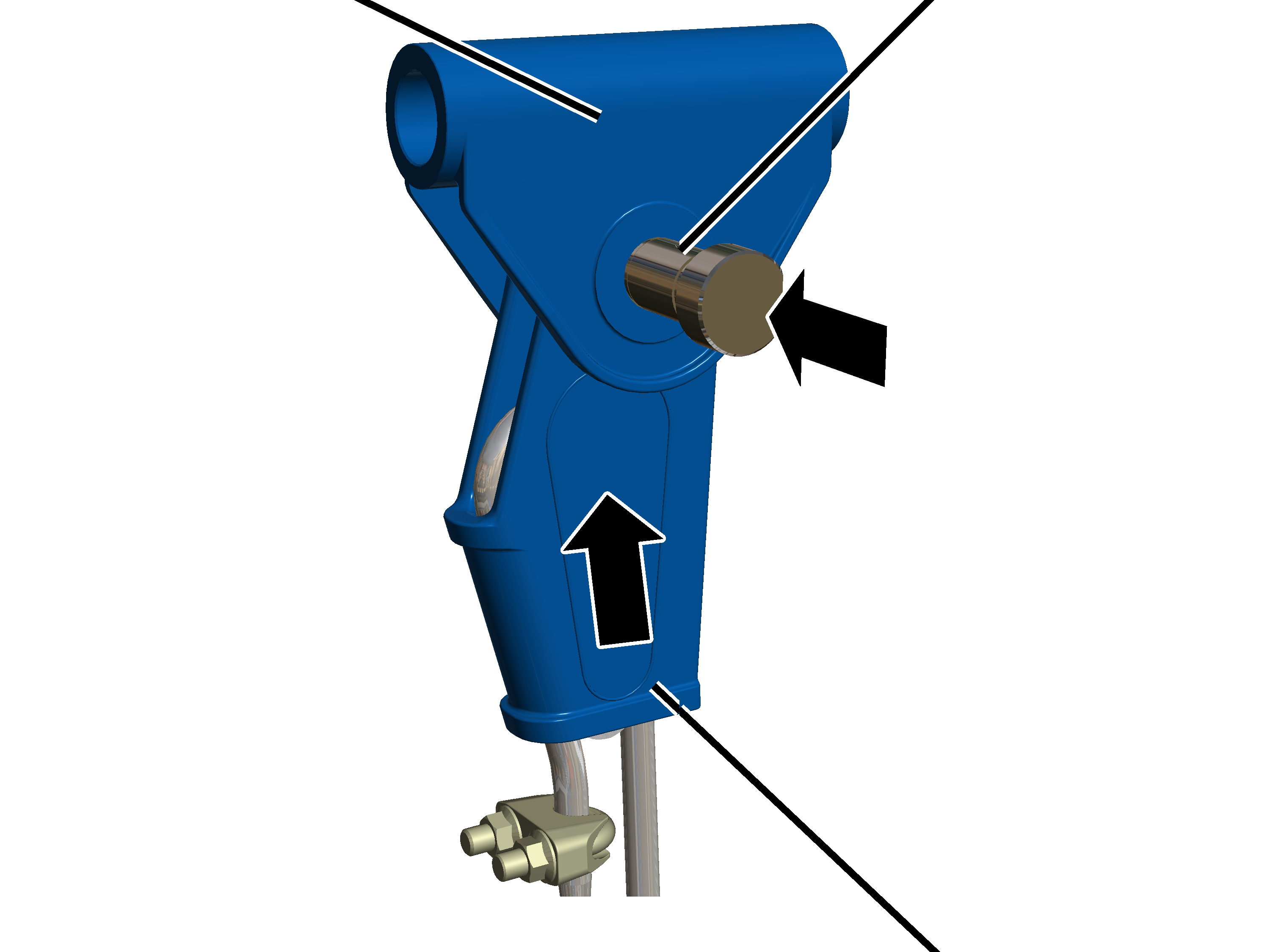

Festpunkttraverse	Messbolzen
Seiltasche

   Messbolzen aus der Festpunkttraverse und der Seiltasche ziehen.

   Seiltasche aus der Festpunkttraverse ziehen.





Nur bei Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit LIS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit einem Lastindikatorsystem LIS-SV oder ABUControl.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



Halterung	Festpunkttraverse
Messbolzen	Rippschraube

   Rippschraube M6x20 an der Halterung lösen.

   Halterung vom Messbolzen ziehen.





Festpunkttraverse	Messbolzen
	Seiltasche mit Seilkeil und Seil

   Messbolzen aus der Festpunkttraverse und Seiltasche ziehen.

   Seiltasche mit Seilkeil und Seil aus der Festpunkttraverse ziehen.





Seilkeil demontieren

Seilkeil montieren

Seiltasche montieren

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 3000 mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 800 bis GM 3000 mit einem Lastindikatorsystem LIS-SE.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen und einer SL-Sicherung an der Festpunkttraverse befestigt.



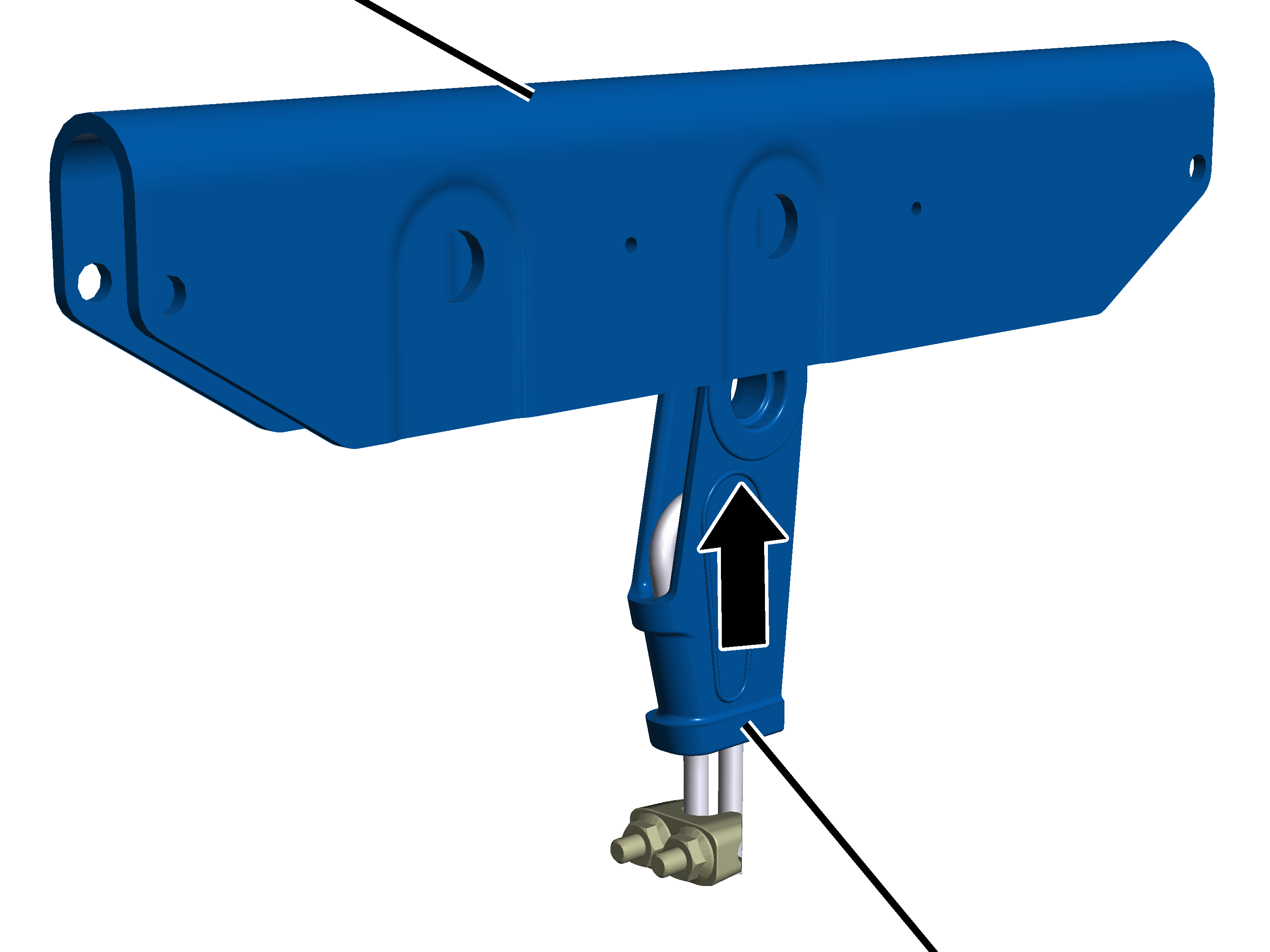

Festpunkttraverse
	Seiltasche mit Seilkeil und Seil

   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

Auf die Markierung an der Festpunkttraverse achten.





Festpunkttraverse	Bolzen
	Seiltasche

   Bolzen durch Festpunkttraverse und Seiltasche schieben.





SL-Sicherung	Festpunkttraverse
	Bolzen

   SL-Sicherung auf den Bolzen schieben.





Nur bei Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit einem Lastindikatorsystem LIS-SE.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen mit Deckel an der Festpunkttraverse befestigt.



Festpunkttraverse	Bolzen
	Seiltasche mit Seilkeil und Seil

   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

   Bolzen durch die Festpunkttraverse und die Seiltasche schieben.





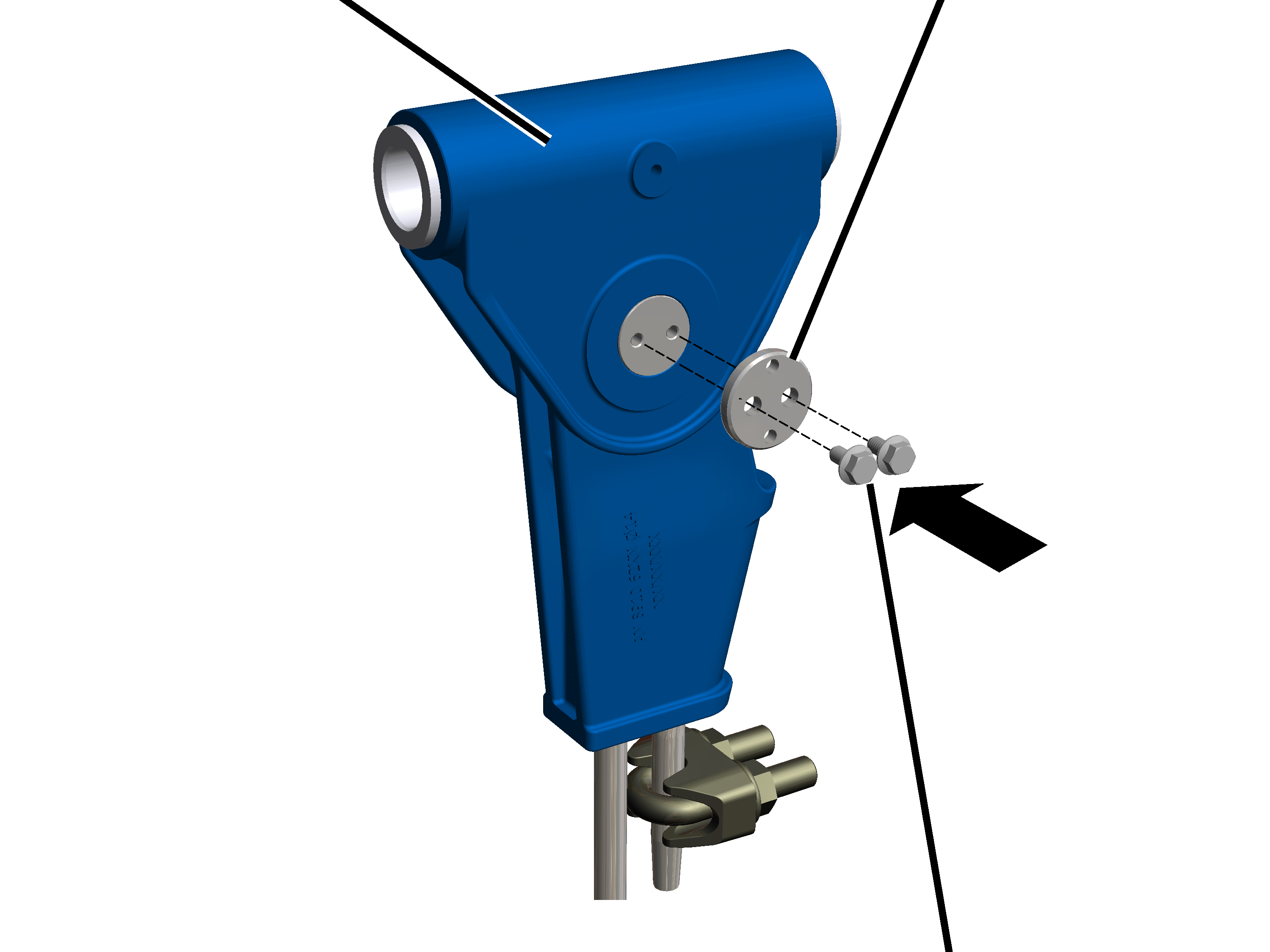

Festpunkttraverse	Deckel
	Rippschraube

   Deckel mit Rippschrauben (2x) an dem Bolzen festschrauben.

Baugröße	Rippschraube	Anzieh-Drehmoment
GM 5000	M6x12	19 Nm
GM 6000	M6x12	19 Nm
GM 7000	M8x16	42 Nm





Nur bei Seilzug mit Hubantrieb GM 800 bis GM 3000 mit LIS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 800 bis GM 3000 mit einem Lastindikatorsystem LIS-SV oder ABUControl.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



Festpunkttraverse
	Seiltasche mit Seilkeil und Seil

   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

Auf die Markierung an der Festpunkttraverse achten.





Festpunkttraverse	Messbolzen
	Seiltasche

   Messbolzen durch Festpunkttraverse und Seiltasche schieben.

Der Pfeil auf dem Messbolzen muss nach unten zeigen!





Halterung	Rippschraube
Messbolzen	Festpunkttraverse

   Halterung auf Verformungen überprüfen.

Wenn die Halterung verformt ist, muss diese ausgetauscht werden.

   Halterung auf den Messbolzen schieben.

Die Halterung muss sich spannungsfrei in die Nut des Messbolzens einschieben lassen.

Der Messbolzen darf keine Vorspannung haben!

   Halterung mit Rippschraube M6x12 festschrauben. 19 Nm.





Nur bei Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit LIS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit Hubantrieb GM 5000 bis GM 7000 mit einem Lastindikatorsystem LIS-SV oder ABUControl.

Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



Festpunkttraverse	Messbolzen
	Seiltasche

   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

   Messbolzen durch Festpunkttraverse und Seiltasche schieben.

Der Pfeil auf dem Messbolzen muss nach unten zeigen!





Halterung	Festpunkttraverse
Messbolzen	Rippschraube

   Halterung auf Verformungen überprüfen.

Wenn die Halterung verformt ist, muss diese ausgetauscht werden.

   Halterung auf den Messbolzen schieben.

Die Halterung muss sich spannungsfrei in die Nut des Messbolzens einschieben lassen.

Der Messbolzen darf keine Vorspannung haben!

   Halterung mit der Rippschraube M6x20 festschrauben. 19 Nm.



Festpunkttraverse montieren

Nur bei Seilzug mit Hubantrieb GM 800 bis GM 3000

Bei einem Seilzug mit Hubantrieb GM 800 bis GM 3000 hängt die Festpunkttraverse auf Lagerbuchsen und ist mit Bolzen und SL-Sicherungen befestigt.



	Festpunkttraverse
Lagerbuchsen

   Festpunkttraverse auf die Lagerbuchsen hängen.

Dabei darauf achten, dass die Markierung auf der Festpunkttraverse in die Richtung des Hubantriebs zeigt.





Bolzen
	Festpunkttraverse

   Bolzen (2x) in die Festpunkttraverse schieben.





SL-Sicherung

Bolzen

   SL-Sicherungen (2x) auf die Bolzen schieben.





Nur bei Seilzug mit Hubantrieb GM 5000 bis GM 7000

Bei einem Seilzug mit Hubantrieb GM 5000 bis GM 7000 hängt die Festpunkttraverse auf Lagerbuchsen und ist mit einem seitlich eingeschobenen Bolzen mit Deckel an den Seitenschildern am Katzrahmen befestigt.



Festpunkttraverse	Seitenschild
Bolzen

   Festpunkttraverse zwischen die Seitenschilder am Katzrahmen schieben.

   Bolzen durch die Seitenschilder und die Festpunkttraverse schieben.





Festpunkttraverse	Bolzen
Deckel	Rippschraube

   Deckel mit Rippschrauben (2x) am Bolzen festschrauben.

Baugröße	Rippschraube	Anzieh-Drehmoment
GM 5000	M6x12	19 Nm
GM 6000	M6x12	19 Nm
GM 7000	M8x16	42 Nm
