Übersicht Anzieh-Drehmomente

Übersicht Anzieh-Drehmomente

Endklemme

Baugröße	Zylinderschraube	Anzahl	Anzieh-Drehmoment
GM 800	M6x16	2	10 Nm
GM 1000	M8x20	2	25 Nm
GM 2000	M8x20	2	25 Nm
GM 3000	M8x20	2	25 Nm
GM 5000	M16x35	3	210 Nm
GM 6000	M16x35	3	210 Nm
GM 7000	M20x40	3	425 Nm

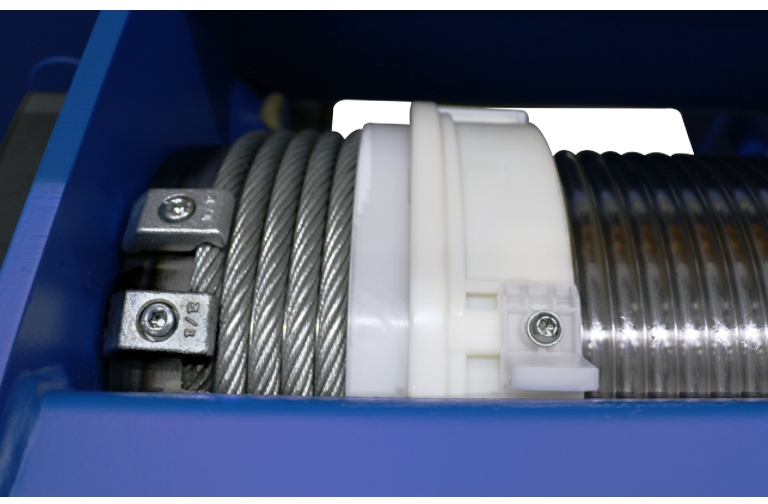

Mitnehmer

Baugröße	Schraube	Anzieh-Drehmoment
GM 800	Gewindefurchende Schraube M6x16	5 Nm
GM 1000	Gewindefurchende Schraube M6x16	5 Nm
GM 2000	Gewindefurchende Schraube M6x16	5 Nm
GM 3000	Gewindefurchende Schraube M6x16	5 Nm
GM 5000	Gewindefurchende Schraube M6x16	5 Nm
GM 6000	Gewindefurchende Schraube M6x16	5 Nm
GM 7000	Gewindefurchende Schraube M6x16	5 Nm

Nur bei GM 800, GM 1000, GM 2000, und GM 3000

Verbindungsstück

Baugröße	Schraube	Anzahl	Anzieh-Drehmoment
GM 800	Gewindefurchende Schraube M6x16	4x	5 Nm
GM 1000	Gewindefurchende Schraube M6x16	4x	5 Nm
GM 2000	Gewindefurchende Schraube M6x16	4x	5 Nm
GM 3000	Gewindefurchende Schraube M6x16	4x	5 Nm

Nur bei Seilzug mit Einscherung 2/1, 4/1 oder 6/1

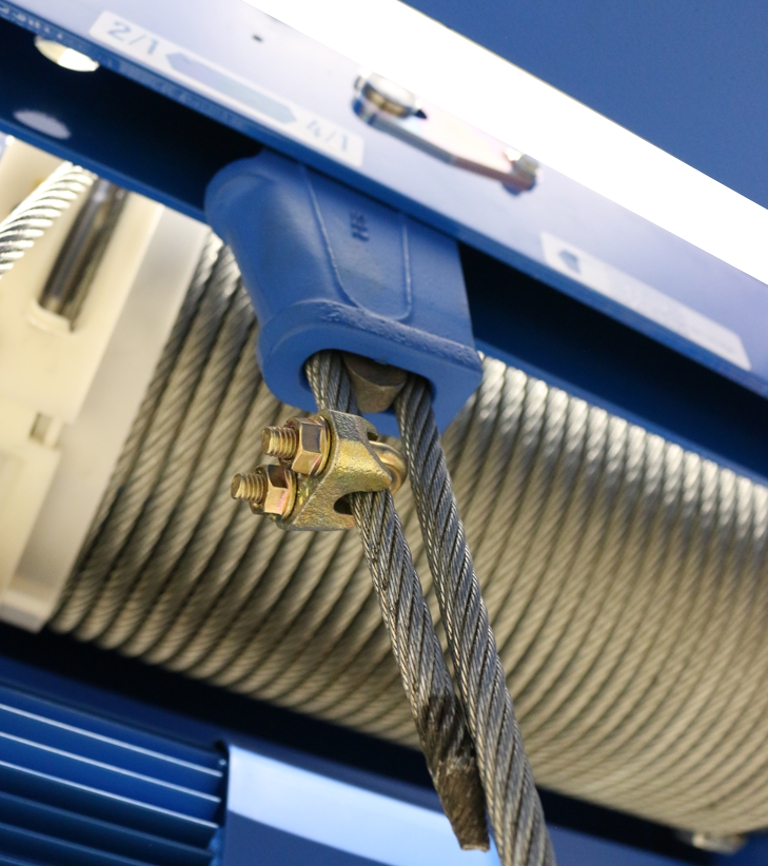

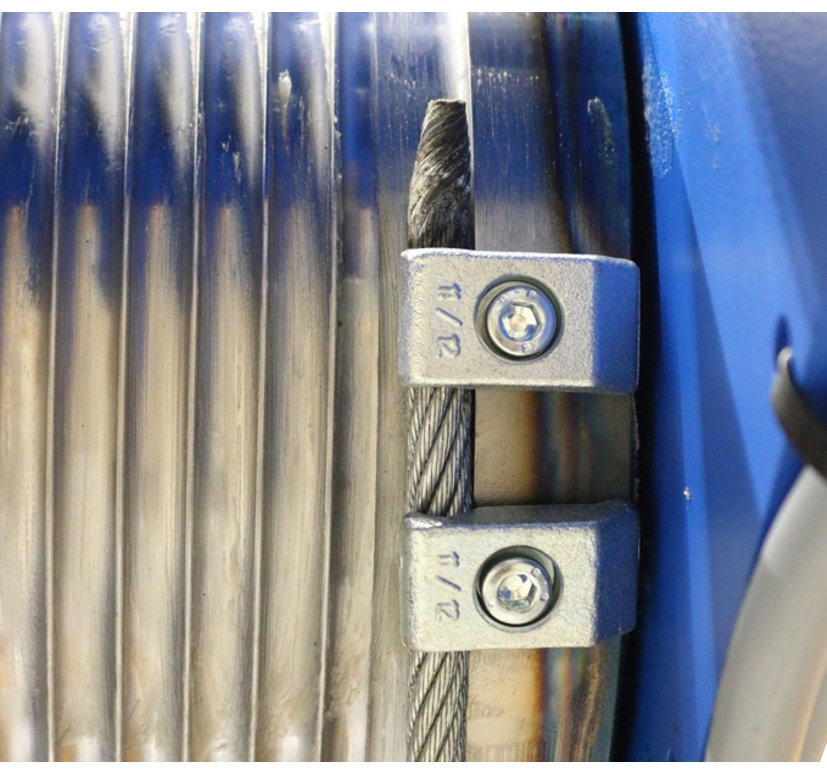

Seilklemme

Baugröße	Rippmutter	Anzieh-Drehmoment
GM 800	M6	5 Nm
GM 1000	M8	10 Nm
GM 2000	M8	10 Nm
GM 3000	M8	10 Nm
GM 5000	M14	49 Nm
GM 6000	M14	49 Nm
GM 7000	M16	107 Nm

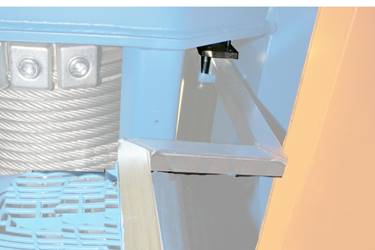

Abhubsicherung ZLK mit Katze D, DA

─ Rippmutter M8

─ 2x pro Abhubsicherung

─ 15 Nm

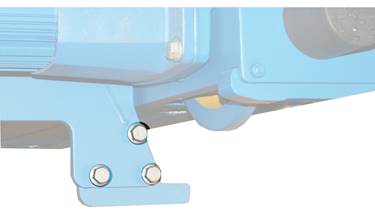

Abhubsicherung Katze DQA

Typ und Größe	Anzahl	Anzieh-Drehmoment
Rippschraube M12x30	3x	115 Nm
Rippschraube M16x35	3x	210 Nm

Katzstrommitnehmer Katze DQA

─ Sechskantschraube M8 mit Sechskantmutter

─ 6x

─ 25 Nm
