Angetriebenes Laufrad demontieren



Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.



Seilzug vorbereiten

*   Arbeitssicherheitsbestimmungen beachten.

*   Fahrwerksträger am Seilzug in der Nähe des Laufrads von unten entlasten.





Fahrantrieb demontieren



Kupplung

Steckergehäuse

Anschlussleitung



*   Steckergehäuse am Fahrantrieb öffnen.

*   Anschlussleitung von der Kupplung abziehen.





*   Gewicht des Fahrantriebs feststellen. Siehe Produkthandbuch ABUS-Fahrantrieb.

*   Fahrantrieb so sichern, dass das Gewicht gefahrlos gehalten wird und die Abtriebswelle nicht belastet wird (z. B. in Rundschlinge hängen).

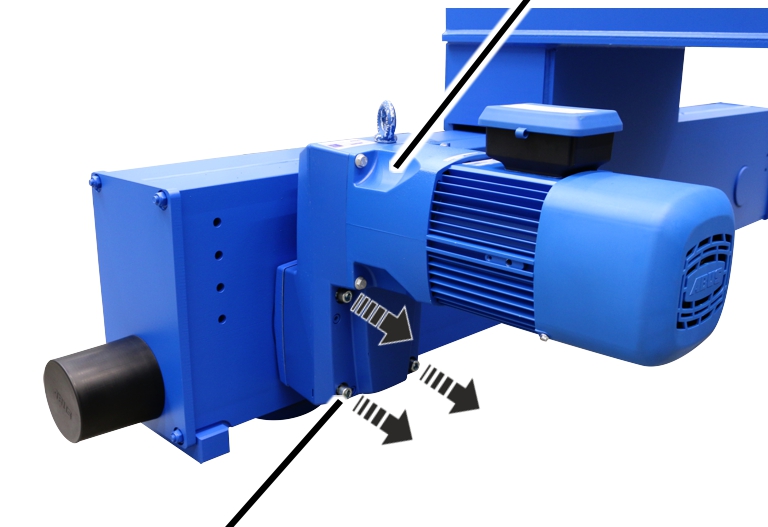

Nur bei Fahrantrieb AZP

Dieser Abschnitt gilt nur, wenn ein Fahrantrieb AZP demontiert werden soll.



Rippschrauben

Fahrantrieb

*   Rippschrauben (4x) lösen.

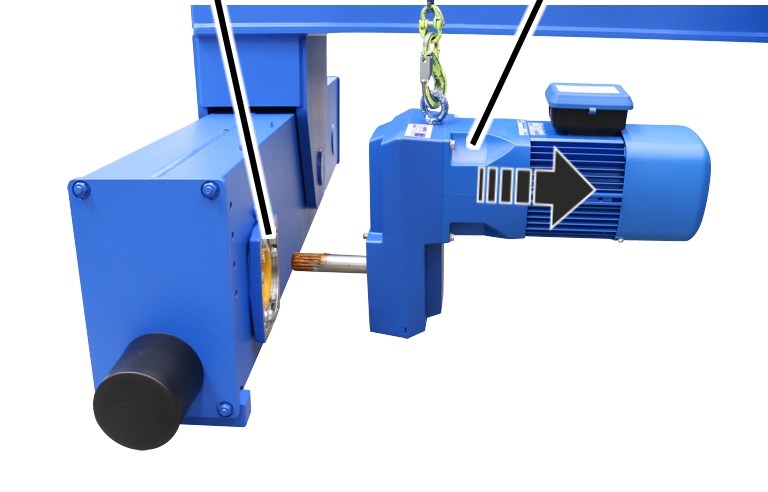

Lagerflansch

Fahrantrieb

*   Fahrantrieb herausziehen.

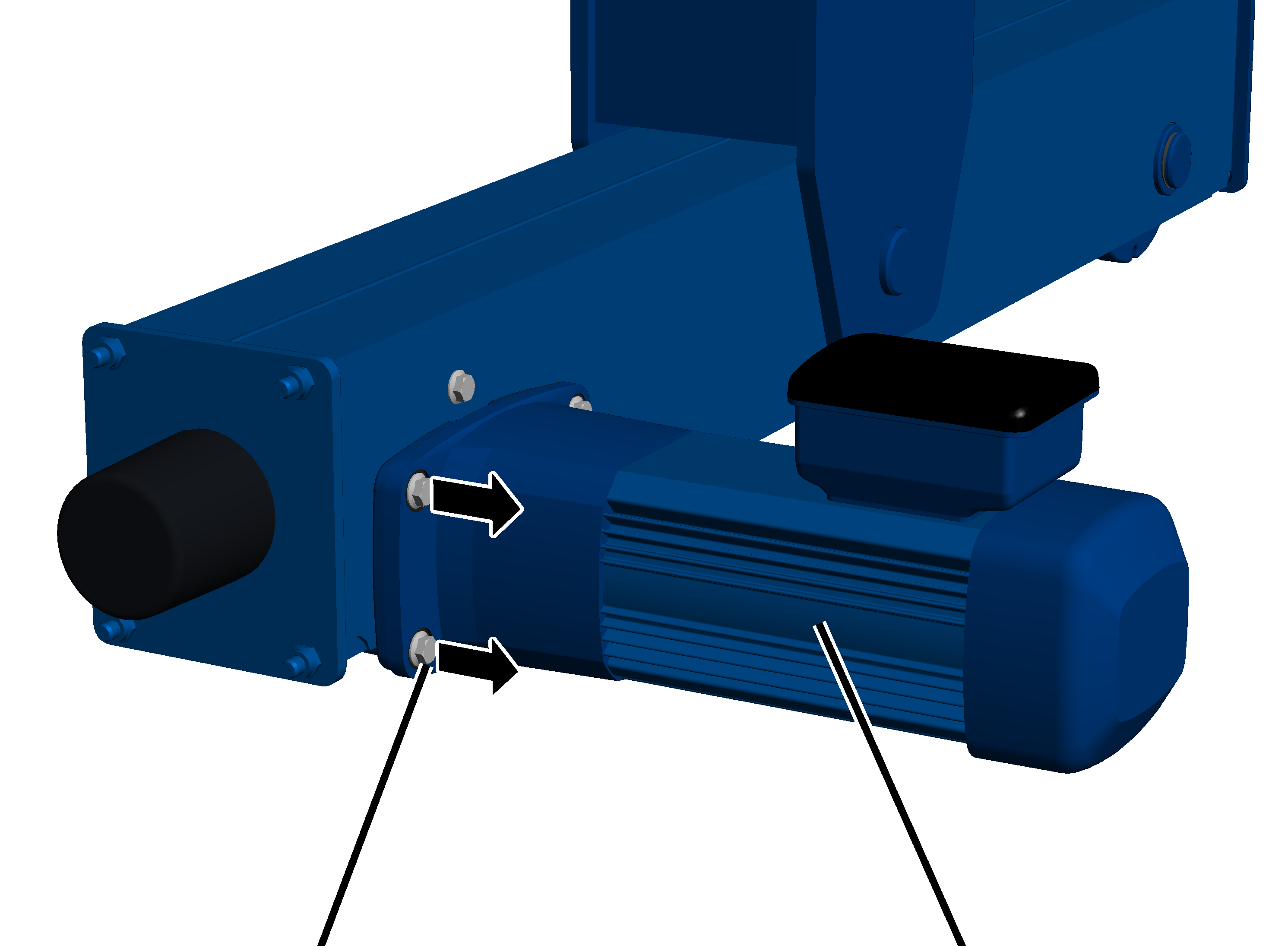

Nur bei Fahrantrieb AZF

Dieser Abschnitt gilt nur, wenn ein Fahrantrieb AZF demontiert werden soll.





Fahrantrieb

Zylinderschrauben



*   Zylinderschrauben (4x) lösen.

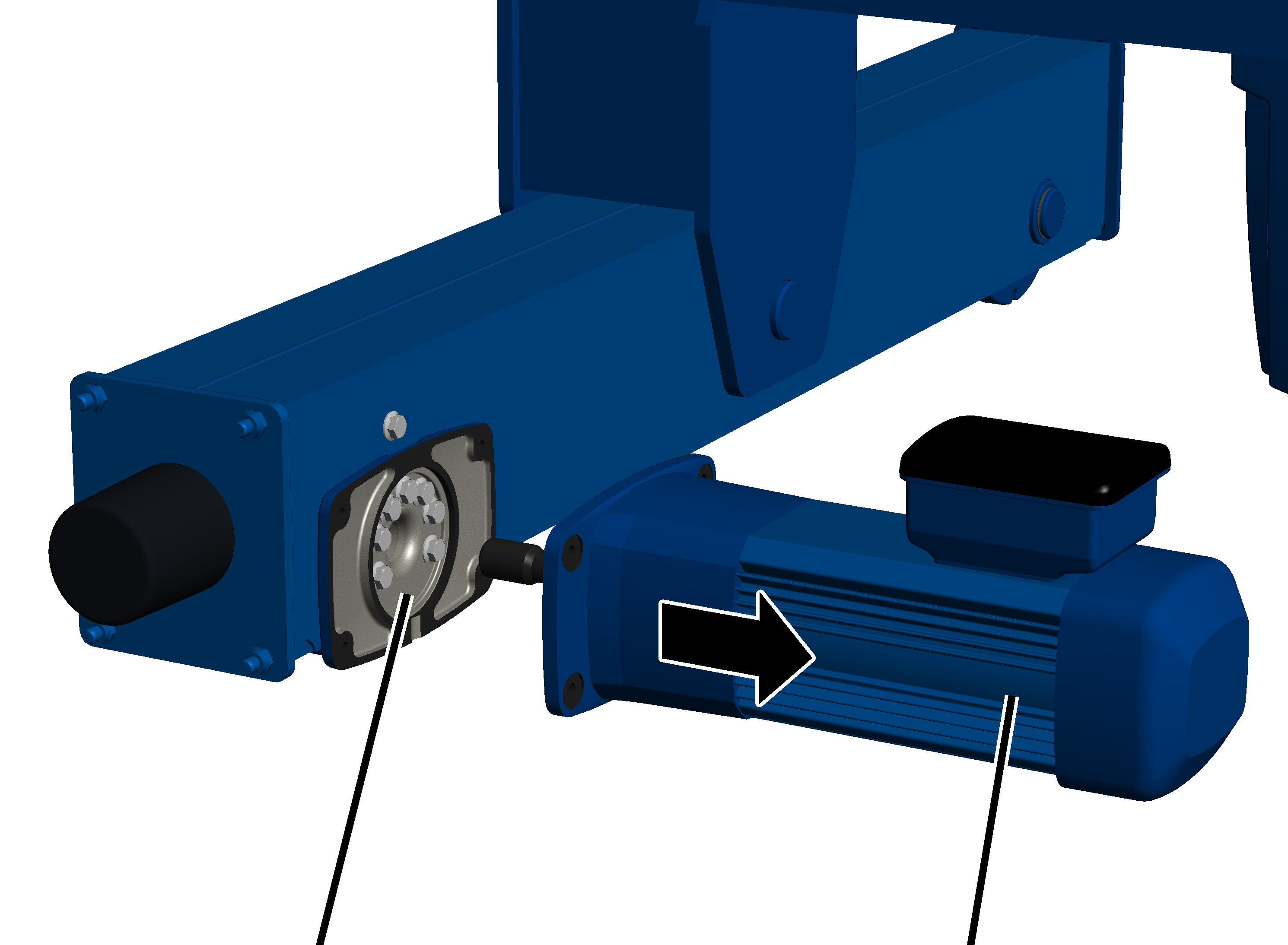

Lagerflansch

Fahrantrieb

*   Fahrantrieb herausziehen.









Laufrad freilegen



Pufferplatte

Selbstsichernde Mutter

Kunststoffscheibe

*   Selbstsichernde Muttern (4x) abschrauben.

*   Ab Baugröße 160: Kunststoffscheiben (4x) abnehmen.

*   Pufferplatte abnehmen.

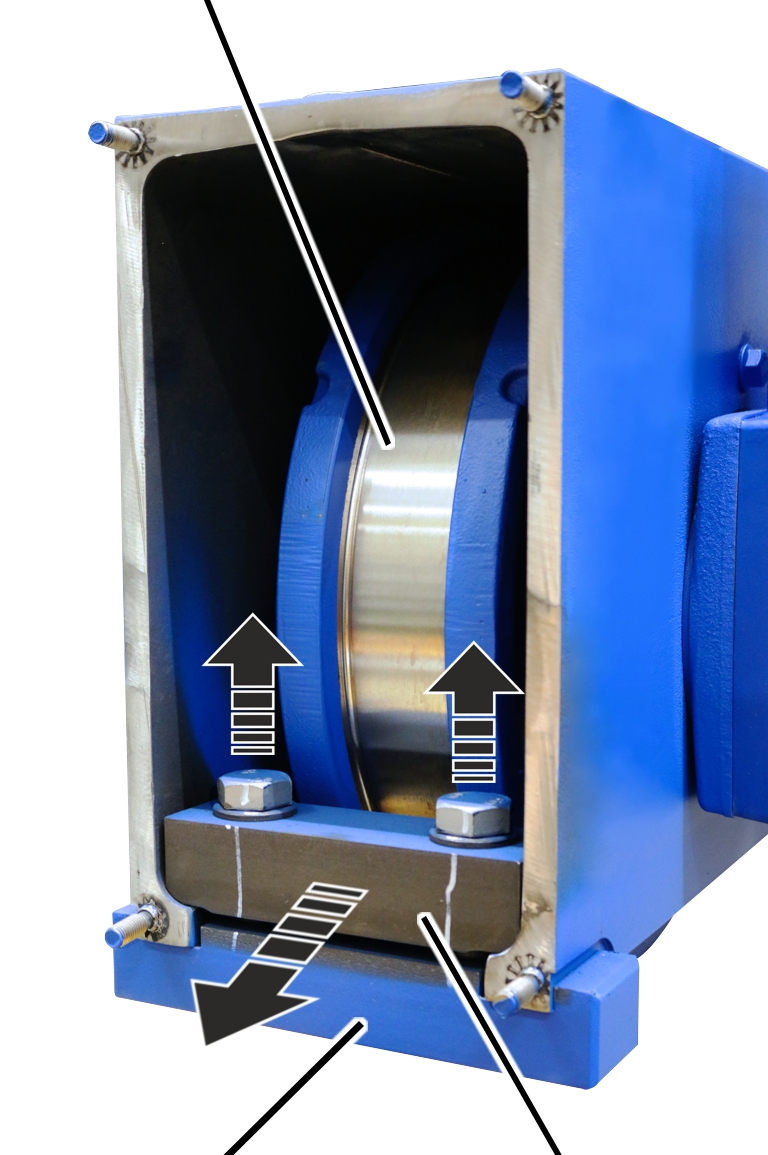

Nur bei Fahrwerksträger der Baugröße 280, 350 und 420

Bei Fahrwerken der Baugröße 280, 350 und 420 ist in dem Fahrwerksträger ein Klemmstück am angetriebenen Laufrad montiert. Um das Laufrad ausbauen zu können, muss das Klemmstück demontiert werden.



Laufrad



Klemmstück

Halter

*   Schrauben (2x) lösen.

*   Halter mit Klemmstück herausnehmen.









Laufrad ausbauen

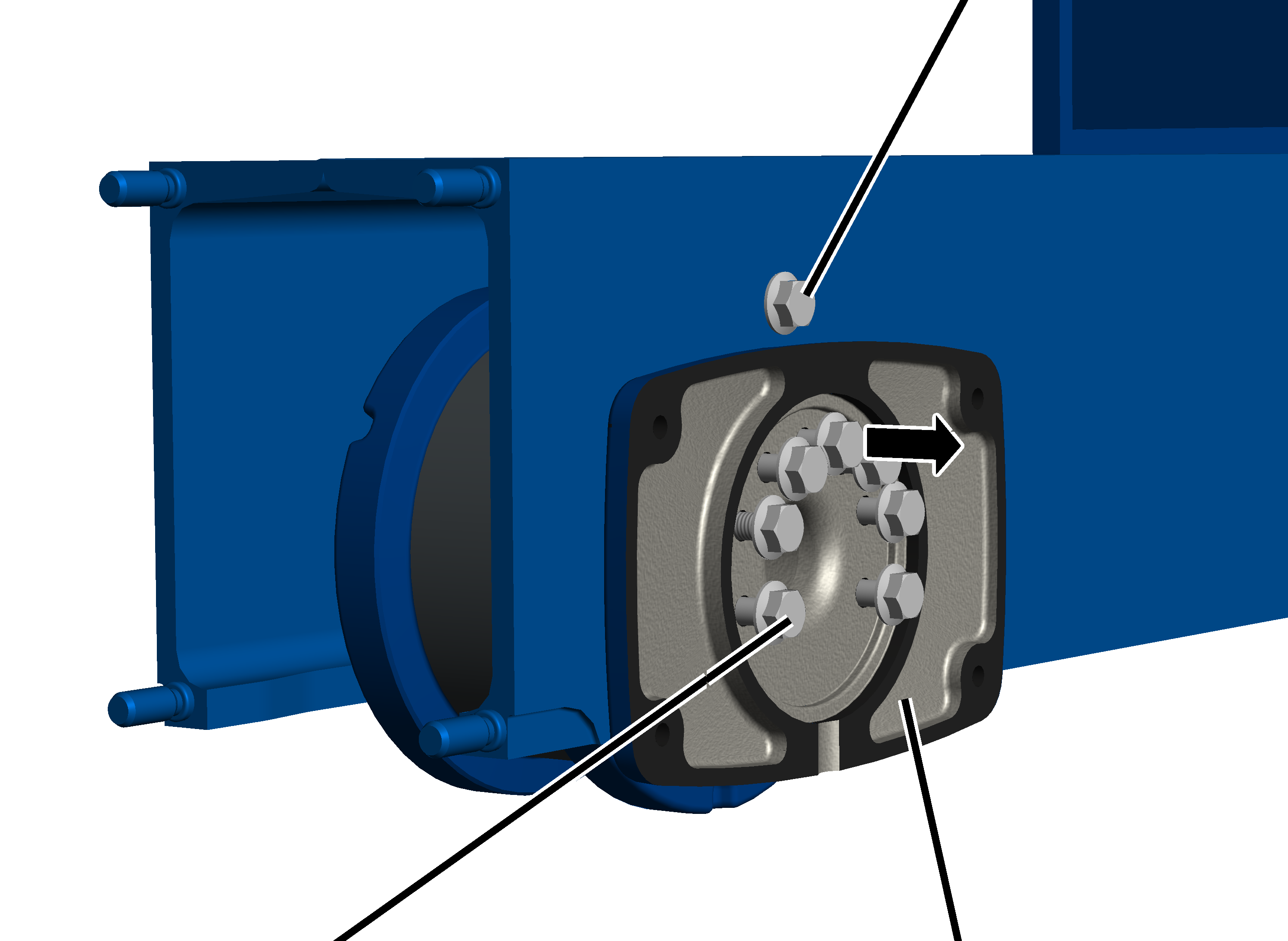

Halteschraube

Rippschraube

Lagerflansch

*   Alle Rippschrauben am Lagerflansch herausschrauben. Die Halteschraube (eine oder mehrere) nicht herausschrauben.

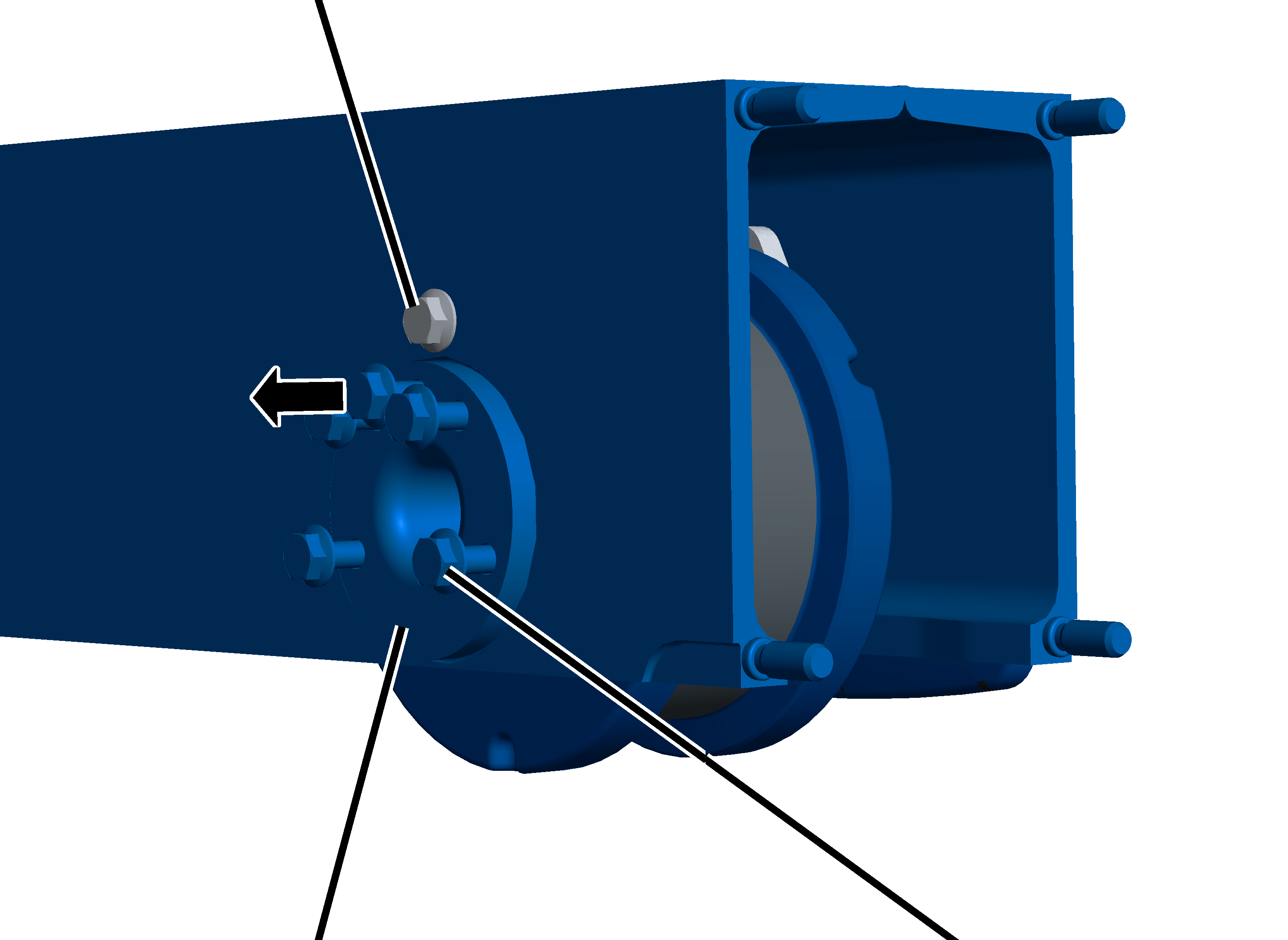

Halteschraube



Lagerbolzen

Rippschraube

*   Alle Rippschrauben am Lagerbolzen herausschrauben. Die Halteschraube (eine oder mehrere) nicht herausschrauben.







Laufrad

Lagerbolzen

Lagerflansch

*   Lagerbolzen, Lagerflansch und Laufrad herausnehmen.





Hinweis

Nur bei Baugröße 420 mit Fahrantrieb 420V: Auf den Lagerflansch ist zusätzlich ein Adapter gesteckt. Er kann bei der Demontage des Laufrades auf dem Lagerflansch bleiben, wenn er nicht einfach abgenommen werden kann.





Tipp:

Um den Lagerflansch leicht aus dem Fahrwerksträger ziehen zu können, zwei oder vier Schrauben in die Ecken des Lagerflansches eindrehen und den Lagerflansch damit vom Fahrwerksträger abdrücken.
