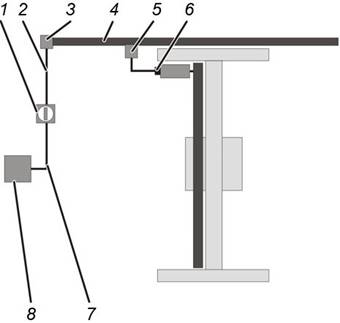

Sólo para puente grúa
Resumen:
conexiones eléctricas de la grúa
─ La
alimentación eléctrica de la grúa comienza en el subdistribuidor (8) de la red
eléctrica.
─ Desde
allí parte una línea (7) hasta el interruptor de conexión a la red (1) de la
instalación de grúa.
Un interruptor de conexión a la red es la mejor forma de poder
desconectar del todo una instalación de grúa completa.
El interruptor de conexión de la red debe poder asegurarse
contra reconexión no intencionada.
El interruptor de conexión a la red suele encontrarse debajo de
la alimentación principal de corriente de la grúa, por ejemplo en la pared de la
nave o en una columna estructural o de hormigón.
─ Desde el
interruptor de conexión a la red sale la línea ascendente (2) hasta la
alimentación (3).
─ La
alimentación une la línea ascendente con la alimentación principal de corriente
(4) de la grúa (normalmente mediante un carril tomacorriente).
─ En la
alimentación principal de corriente se encuentra una toma de corriente móvil (5)
que se desplaza a lo largo de la vía junto con la grúa.
─ La grúa
se conecta con la alimentación principal de corriente mediante un enchufe
seccionador de la red (6).
Con este enchufe seccionador de la red se puede desconectar cada
grúa. El enchufe seccionador de la red se puede asegurar contra reconexión no
intencionada.
En lugar del enchufe seccionador de la red se puede instalar un
interruptor de desconexión de la red (en forma de interruptor general) en el
cuadro eléctrico de la grúa.
La función del enchufe o interruptor de desconexión de la red
puede cumplirse con un fusible disyuntor. El fusible disyuntor está en el mando
de la grúa y se puede asegurar contra reconexión no intencionada.

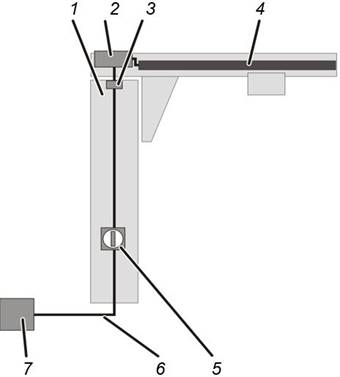

Sólo para grúa pluma
giratoria de columna
Resumen:
conexiones eléctricas de la grúa
─ La
alimentación eléctrica de la grúa comienza en el subdistribuidor (7) de la red
eléctrica.
─ De allí
sale un cable (6) hasta el pie de columna de la grúa pluma, donde pasa al
interior de la columna a través del fundamento (1).
─ La línea
se dirige al interruptor de conexión a la red (5) de la grúa.
Un interruptor de conexión a la red es la mejor forma de poder
desconectar una grúa completa.
El interruptor de conexión de la red debe poder asegurarse
contra reconexión no intencionada.
El interruptor de conexión a la red se encuentra en la columna,
a una altura accesible.
─ Del
interruptor de conexión a la red parte una línea por dentro de la columna hasta
arriba, por donde sale de nuevo.
En los tipos LS y LSX: el cable sale
directamente de la columna.
En el tipo VS: el cable pasa por la columna hasta
el cuerpo de anillos colectores (3).
─ En los
tipos LS y LSX: el cable que sale de la columna se conecta directamente a la
alimentación de corriente del carro (4). Según el mando puede haber otra caja
más con fusibles, con los que se protegerá la grúa.
En el tipo VS: del cuerpo de anillos colectores pasa el
cable al cuadro eléctrico de la pluma (2) y de allí a la alimentación de
corriente del carro (4), o directamente del cuerpo de anillos colectores a la
alimentación de corriente del carro. Según el mando puede haber otra caja más
con fusibles, con los que se protegerá la grúa.

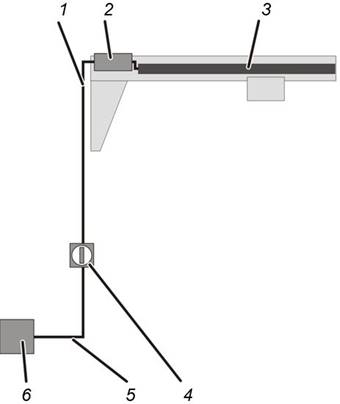

Sólo para grúa pluma
giratoria mural
Resumen:
conexiones eléctricas de la grúa
─ La
alimentación eléctrica de la grúa comienza en el subdistribuidor (6) de la red
eléctrica.
─ De allí
parte una línea (5) al interruptor de conexión a la red (4) de la grúa.
Un interruptor de conexión a la red es la mejor forma de poder
desconectar una grúa completa.
El interruptor de conexión de la red debe poder asegurarse
contra reconexión no intencionada.
El interruptor de conexión a la red suele encontrarse por debajo
de la grúa, por ejemplo en la pared de la nave o en una columna estructural o de
hormigón.
─ Desde
interruptor de conexión a la red sale la línea ascendente (1) hasta la grúa.
─ En los
tipos LW y LWX: el cable se conecta directamente a la alimentación de corriente
del carro (4). Según el mando puede haber otra caja más con fusibles, con los
que se protegerá la grúa.
En el tipo VW: el cable pasa al cuadro eléctrico de la pluma (2)
y de allí a la alimentación de corriente del carro (4), o directamente a la
alimentación de corriente del carro. Según el mando puede haber otra caja más
con fusibles, con los que se protegerá la grúa.

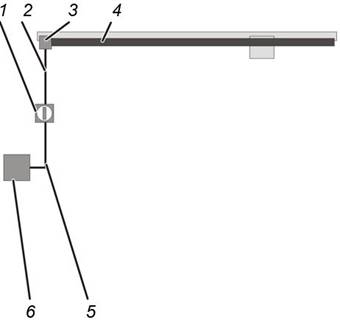

Sólo para grúa suspendida HB
con vía monorraíl ESB y vía birraíl ZBS
Resumen:
conexiones eléctricas de la grúa suspendida HB
─ La
alimentación eléctrica de la grúa HB comienza en el subdistribuidor (6) de la
red eléctrica.
─ Desde
allí parte una línea (5) hasta el interruptor de conexión a la red (1) de la
instalación de grúa suspendida.
Un interruptor de conexión a la red es la mejor forma de poder
desconectar del todo una instalación de grúa suspendida completa.
El interruptor de conexión de la red debe poder asegurarse
contra reconexión no intencionada.
El interruptor de conexión a la red suele encontrarse debajo de
la alimentación principal de corriente de la grúa suspendida, por ejemplo en la
pared de la nave o en una columna estructural o de hormigón.
─ Desde el
interruptor de conexión a la red sale la línea ascendente (2) hasta la
alimentación (3).
─ Allí se
conecta el cable directamente a la alimentación de corriente del carro (4).
Según el mando puede haber otra caja más con fusibles, con los que se protegerá
la grúa.

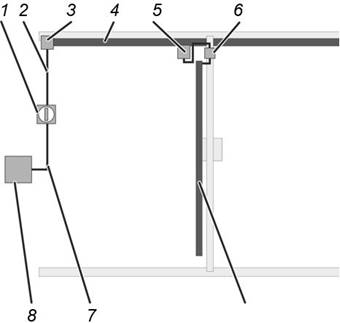

Sólo para grúa suspendida HB
EHB y grúa suspendida birraíl ZHB
Resumen:
conexiones eléctricas de la grúa suspendida HB
─ La
alimentación eléctrica de la grúa HB comienza en el subdistribuidor (8) de la
red eléctrica.
─ Desde
allí parte una línea (7) hasta el interruptor de conexión a la red (1) de la
instalación de grúa suspendida.
Un interruptor de conexión a la red es la mejor forma de poder
desconectar del todo una instalación de grúa suspendida completa.
El interruptor de conexión de la red debe poder asegurarse
contra reconexión no intencionada.
El interruptor de conexión a la red suele encontrarse debajo de
la alimentación principal de corriente de la grúa suspendida, por ejemplo en la
pared de la nave o en una columna estructural o de hormigón.
─ Desde el
interruptor de conexión a la red sale la línea ascendente (2) hasta la
alimentación (3).
─ La
alimentación une la línea ascendente con la alimentación principal de corriente
(4) de la grúa.
─ Con
carril tomacorriente: en la alimentación principal de corriente se encuentra una
toma de corriente móvil (5) que se desplaza a lo largo de la vía suspendida
junto con la grúa HB.
En línea de arrastre: el cable de la alimentación
principal de corriente cuelga en bucles de la vía de grúa suspendida y es
arrastrado por la grúa HB.
─ La grúa
HB se conecta con la alimentación principal de corriente.
Si la instalación de grúa HB cuenta con sólo una grúa HB, la
alimentación principal de corriente se conecta directamente a la grúa HB. Según
el mando puede haber otra caja más con fusibles, con los que se protegerá la
grúa.
─ Si la
instalación de grúa HB consta de varias grúas HB, en la grúa se instala un
interruptor de desconexión de la red.
Con este interruptor de desconexión de la red se pueden
desconectar las grúas individualmente. El interruptor de desconexión de la red
debe poder asegurarse contra reconexión no intencionada. Según el mando puede
haber otra caja más con fusibles, con los que se protegerá la grúa.

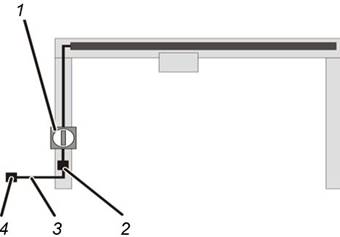

Sólo para grúa pórtico
ligera
Resumen:
conexiones eléctricas de la grúa
─ La
alimentación de corriente de la grúa comienza en un enchufe de corriente alterna
(4).
─ De allí
sale un cable adecuado con enchufe CEE (3) al enchufe seccionador de la red (2)
de la grúa.
─ De allí
parte una línea al interruptor de conexión a la red (1) de la grúa.
El interruptor de conexión a la red se encuentra en una de las
patas del pórtico de la grúa.

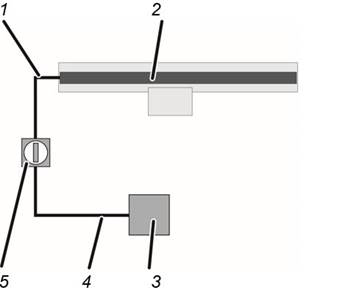

Sólo para vía de carro
monorraíl
Resumen:
conexiones eléctricas de la grúa
─ La
alimentación eléctrica de la grúa comienza en el subdistribuidor (3) de la red
eléctrica.
─ De allí
parte una línea (4) al interruptor de conexión a la red (5) de la grúa.
Un interruptor de conexión a la red es la mejor forma de poder
desconectar una grúa completa.
El interruptor de conexión de la red debe poder asegurarse
contra reconexión no intencionada.
El interruptor de conexión a la red suele encontrarse por debajo
de la grúa, por ejemplo en la pared de la nave o en una columna estructural o de
hormigón.
─ Desde
interruptor de conexión a la red sale la línea ascendente (1) hasta la grúa.
─ Allí se
conecta el cable a la alimentación de corriente del carro (2).

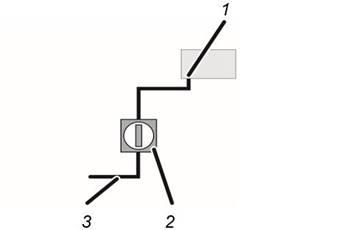

Sólo con polipasto de cadena
individual
Resumen:
conexiones eléctricas de la grúa
─ La
alimentación de corriente para el polipasto de cadena individual se establece
según las circunstancias de la nave.
─ En la
línea (3) debe haber un interruptor general como interruptor de conexión a la
red (2) o una conexión por enchufe como enchufe seccionador de la red.
El acoplamiento de bayoneta (1) en el polipasto de cadena no
puede protegerse contra reconexión no intencionada, por lo que no puede
utilizarse como enchufe seccionador de la red.

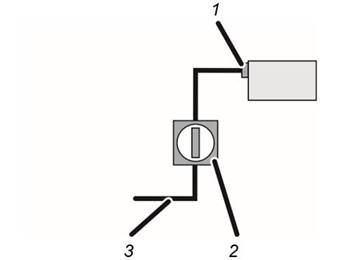

Sólo para polipasto de cable
individual
Resumen:
conexiones eléctricas de la grúa
─ La
alimentación de corriente para el polipasto de cable individual se establece
según las circunstancias de la nave.
─ El
enchufe seccionador de la red (1) en el polipasto de cable se puede asegurar
contra reconexión no intencionada.
─ Aún así,
se recomienda prever en la línea (3) un interruptor general como interruptor de
conexión a la red (2).
Comprobación de
la red eléctrica local
En grúas sin transformador
previo: comparar la tensión de servicio y la frecuencia de la red de la grúa con
la tensión de red de la red eléctrica local.
La tensión de servicio y la frecuencia de la red constan en las
placas de características de la grúa y en el libro de verificaciones.
La tensión de servicio y la tensión de red, así como la
frecuencia de la red deben coincidir.
En grúa con transformador
previo: la tensión de red de la red eléctrica local debe convertirse con un
transformador previo a la tensión de servicio de la grúa.
Compare la tensión de servicio y la frecuencia de la red en la
entrada del transformador previo con la tensión y la frecuencia de red de la red
eléctrica local.
Conexión de la
grúa
|
|
¡Peligro para las personas por descarga
eléctrica!
Al conectar la grúa se generan altas
tensiones.
Estas pueden herir o matar a personas.
Los trabajos en instalaciones y partes eléctricas
solo podrán ser realizados por personal electricista y con la instalación
desconectada. |
Tender los cables, colocar el
interruptor de conexión a la red y conectar la grúa.
Comprobar el
campo de giro
La grúa solo se puede conectar a una red eléctrica trifásica
con campo de giro dextrógiro.
Desbloquear el pulsador de paro
de emergencia.
Pulsar el botón de elevación
hasta la mitad.
● El gancho
debe ascender a velocidad de precisión o quedarse quieto (si se ha alcanzado el
interruptor superior de fin de carrera).
Si, por el contrario, el gancho descendiera:
● Se han
intercambiado las fases de la red eléctrica.
Corregir las fases
intercambiadas.
A ser posible, corregir las fases allí donde fueron invertidas
en su momento. Sólo en casos excepcionales se volverán a intercambiar las fases
directamente en la línea de acometida de red.

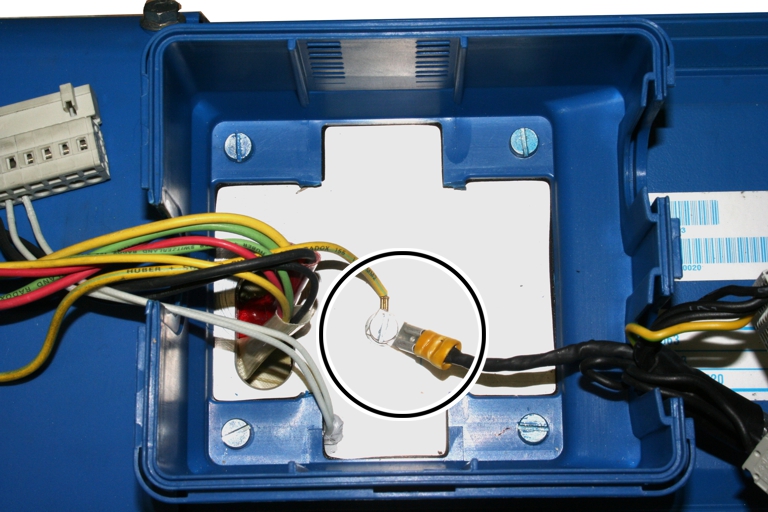

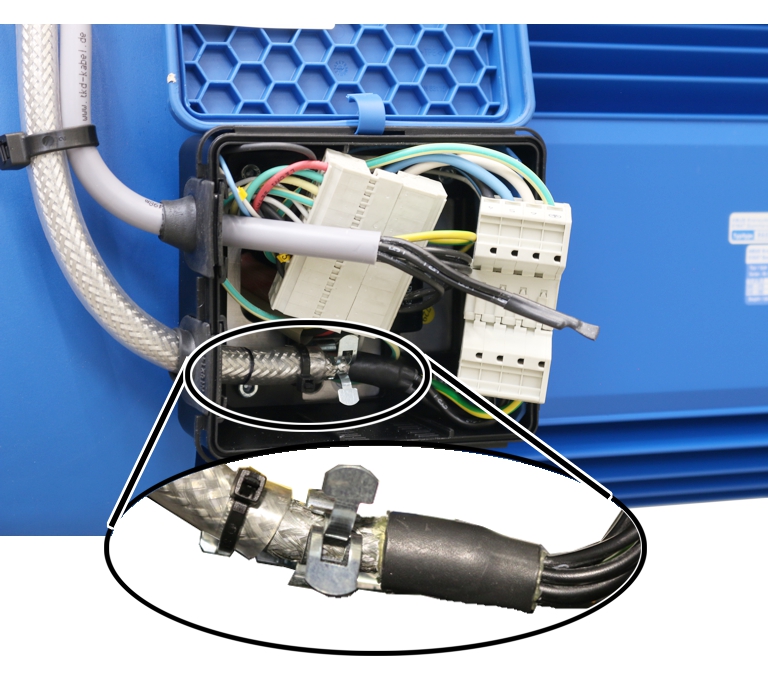

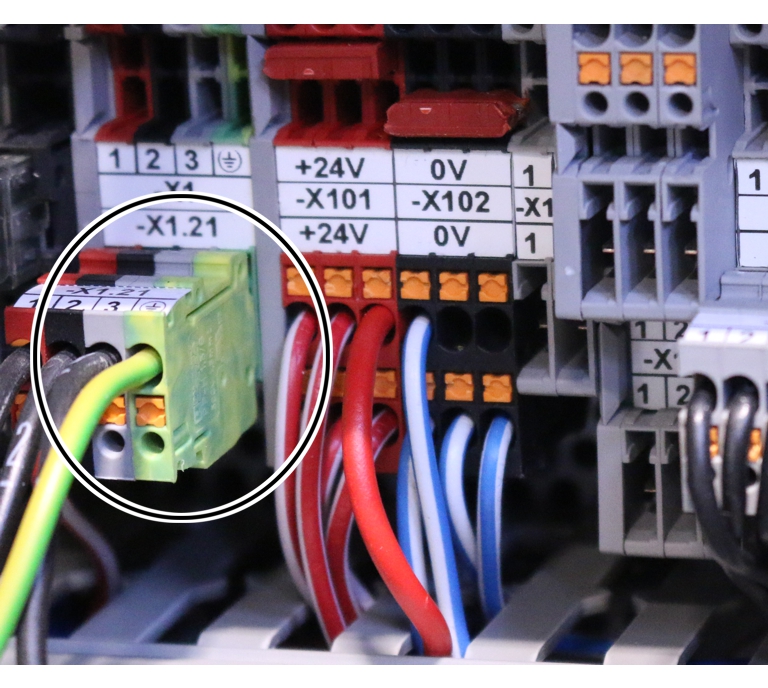

Comprobar el
cable de tierra
Todos los componentes de la grúa están conectados con el
cable de tierra de la red eléctrica local. Estas conexiones se establecen
mediante enchufes, terminales y similares.
En todas las conexiones a cable de tierra realizadas al montar la
grúa:
Realizar una comprobación
visual.
Los cables de tierra deben estar todos correctamente tendidos y
conectados.
Ejemplos de conexiones de cable de tierra:
Regleta de hembrillas en regleta de bornas macho
Pinza del apantallado en la carcasa del conector
Terminal en la carcasa del conector
