Sólo con polipastos de
cable
Comprobar la
suavidad de desplazamiento
|
|

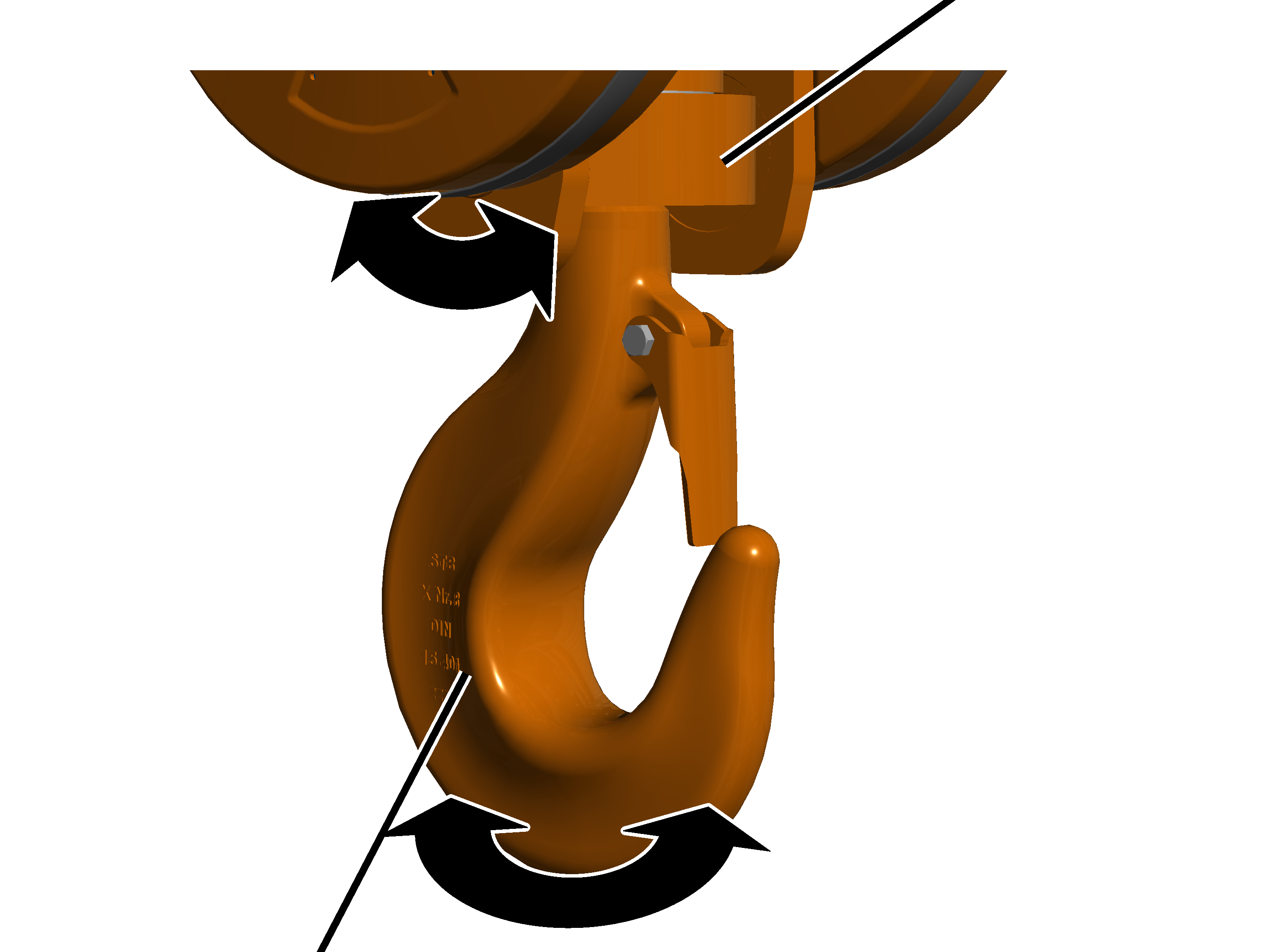

Travesaño de gancho de carga |
|
|
|
Gancho |
|
Girar el gancho hacia ambos
lados.
El gancho debe girar con facilidad y suavidad.
Oscilar el gancho hacia un lado
y el otro en el travesaño de gancho de carga.
El travesaño de gancho debe permitir un movimiento suave y fácil
del gancho.
Si el gancho no se deja girar u
oscilar con suavidad, deberá repararse.
Se puede consultar a Servicio técnico de ABUS en cualquier
momento. Véase Servicio
técnico de ABUS.

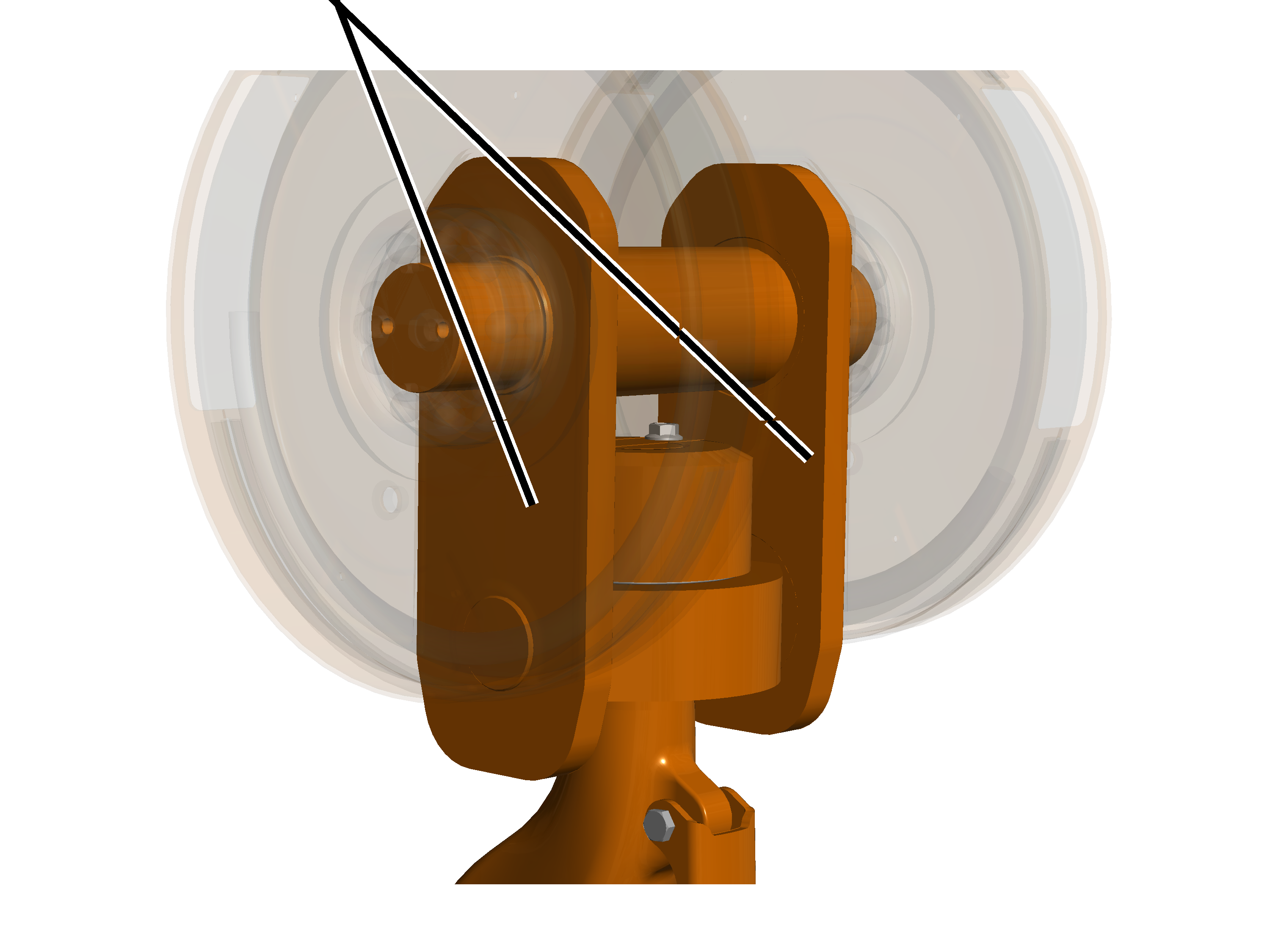

Comprobar la
platabanda en la trócola
|
Platabanda |
|
|
|
Comprobar platabandas. No deben
presentar grietas ni estar dañadas o deformadas.
Si las platabandas están
deformadas o dañadas, deben ser sustituidas.
Medir la
deformación y el desgaste del gancho

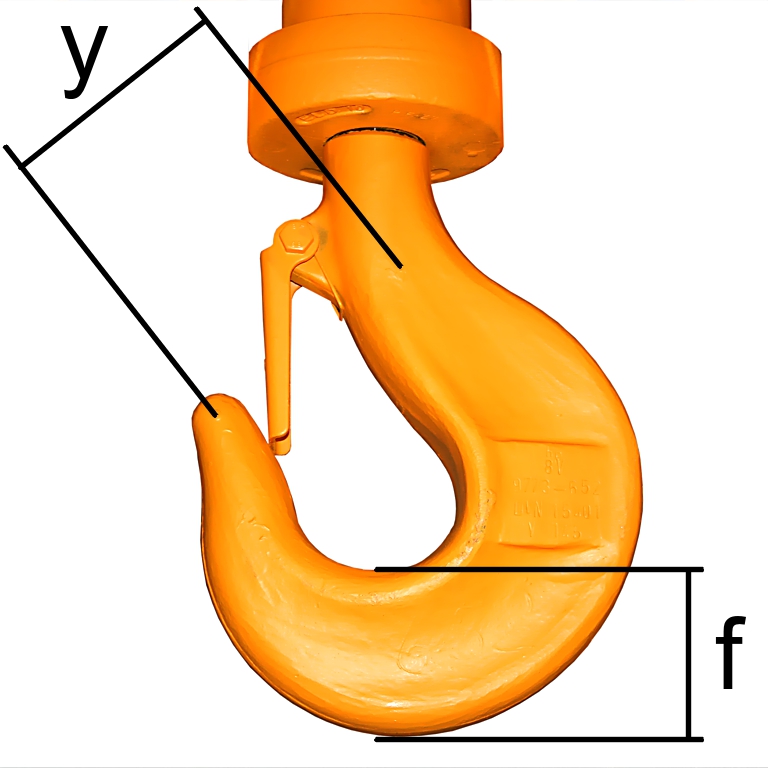

Medir la distancia 'y' de las
dos marcas cinceladas en el gancho de carga.
La distancia de régimen 'y' la
encontrará en el libro de verificaciones o en el mismo gancho.
La distancia 'y' medida no debe ser superior a 1,1 veces la
distancia de régimen 'y'.
En caso de gancho doble, las distancias 'y1' e 'y2' se miden
desde la marca troquelada en el extremo del gancho hasta la marca en el vástago
del gancho y se comparan por separado.

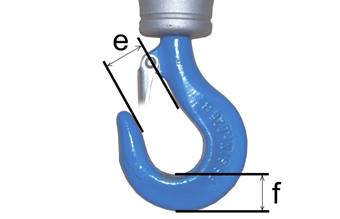

Medir
la altura de la base 'f' del gancho.
Comparar el valor medido con la
tabla.
La altura de la base medida 'f' no debe ser inferior al valor en
la tabla. En la tabla se indica la altura mínima de la base.
|
Tamaño del gancho |
Diseño del gancho |
Altura de base mínima, f [mm] |
|
1 |
Gancho simple |
38 |
|
1,6 |
Gancho simple |
45,6 |
|
2,5 |
Gancho doble |
47,5 |
|
2,5 |
Gancho simple |
55,1 |
|
4 |
Gancho doble |
57 |
|
4 |
Gancho simple |
63,7 |
|
6 |
Gancho doble |
71,3 |
|
6 |
Gancho simple |
80,8 |
|
8 |
Gancho doble |
80,8 |
|
8 |
Gancho simple |
90,3 |
|
10 |
Gancho doble |
90,3 |
|
10 |
Gancho simple |
100,7 |
|
12 |
Gancho doble |
100,7 |
|
12 |
Gancho simple |
112,1 |
|
16 |
Gancho doble |
112,1 |
|
16 |
Gancho simple |
125,4 |
|
20 |
Gancho doble |
125,4 |
|
20 |
Gancho simple |
142,5 |
|
25 |
Gancho doble |
142,5 |
|
25 |
Gancho simple |
161,5 |
|
32 |
Gancho doble |
161,5 |
|
32 |
Gancho simple |
180,5 |
|
40 |
Gancho doble |
180,5 |
|
40 |
Gancho simple |
201,4 |
Si el gancho está más abierto de
lo permitido, o si la altura de la base es inferior a la permitida, sustituir el
gancho.
No debe realizarse ninguna reparación con soldadura (como
aplicación por soldadura) en el gancho o en la tuerca del gancho de carga.
|
|
|

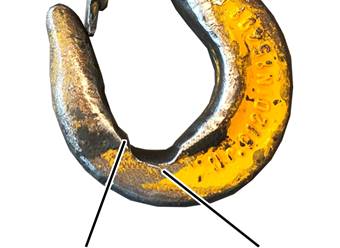

Borde
del paso a la superficie adyacente en la base del gancho |
Rebaba
sobresaliente |
Comprobar superficies de
desgaste en la base del gancho. Deben pasar con suavidad a las superficies
lindantes. No deben presentar estrías, cantos u otros fallos de superficie.
Comprobar bordes. Los bordes o
cantos laterales del gancho no deben mostrar rebabas hacia afuera u otros
defectos en la superficie.
Si las superficies de desgaste o
los bordes laterales muestran estrías o cantos, deberán alisarse (pulirse).
Deberán mantenerse los valores límite arriba indicados para la altura de base,
incluso tras el pulido/alisado.
Comprobar la
superficie del gancho
Comprobar la superficie del
gancho. No debe presentar defectos, grietas o corrosión.
Si la superficie del gancho de
carga muestra el más ligero defecto, deberá desmontarse el gancho para comprobar
la superficie de la caña del gancho. No debe presentar defectos, grietas o
corrosión.
Comprobar el
bloqueo antigiro de la tuerca del gancho

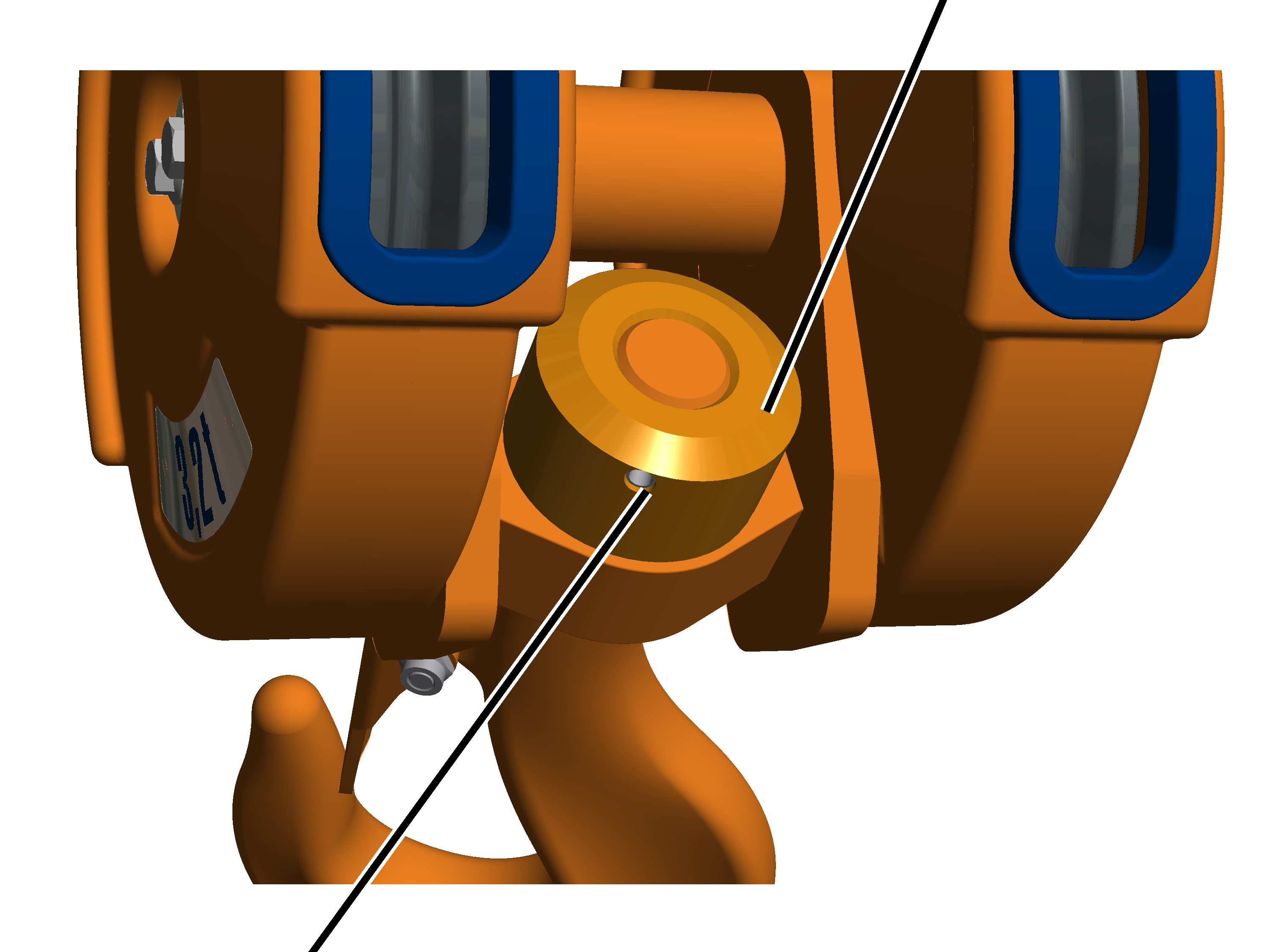

En ganchos con bloqueo antigiro por casquillo tensor:
|
|
Tuerca
del gancho |
|
|
|
Casquillo tensor |
|
Inclinar el gancho hasta poder
ver bien el bloqueo antigiro.
Comprobar el bloqueo antigiro.
Debe estar presente el pasador de sujeción, sin mostrar daños ni roturas, y debe
estar bien asentado.
Si no hay pasador o si está
dañado, habrá que sustituirlo.

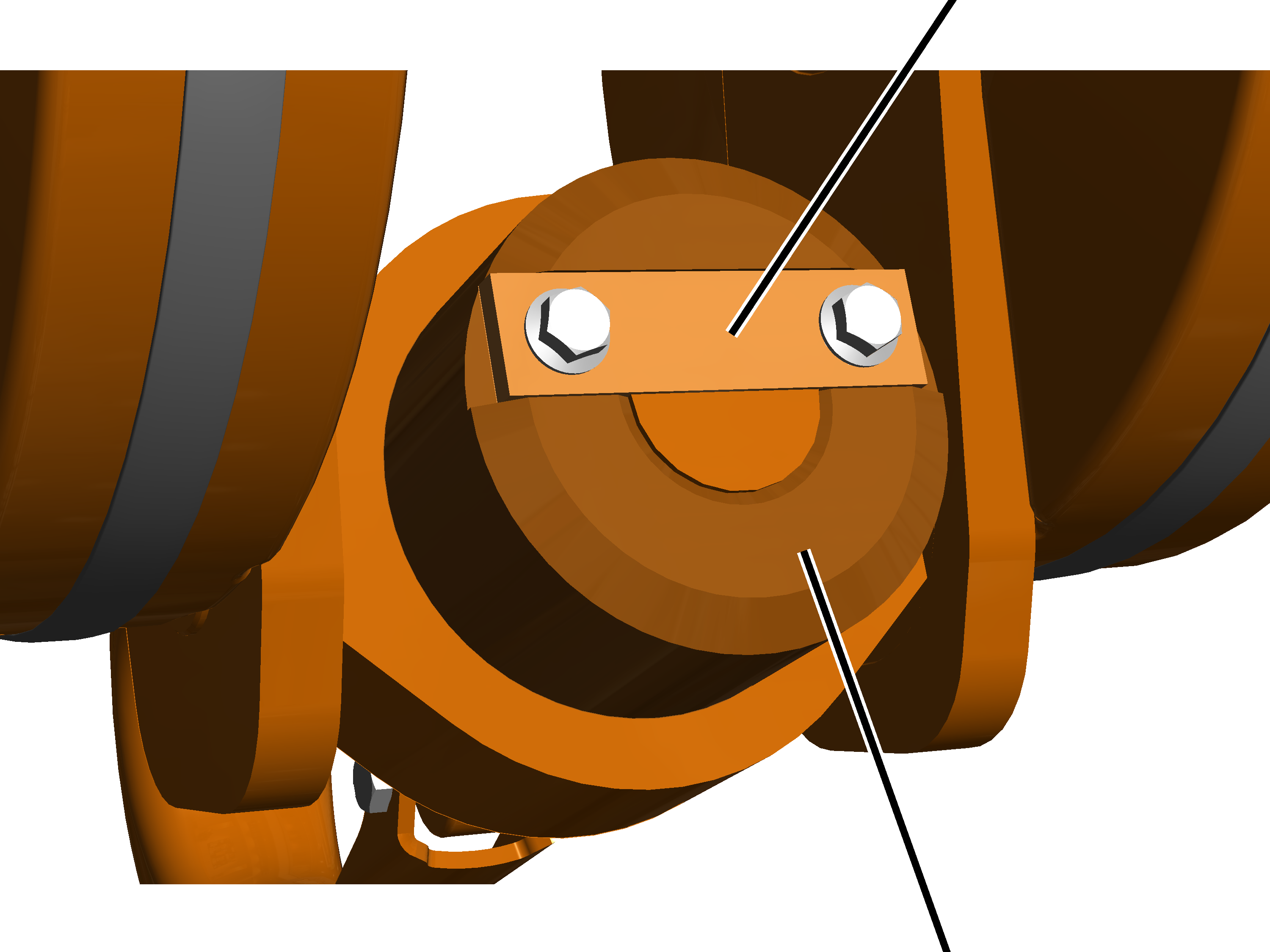

En ganchos con bloqueo antigiro por chapa de seguro:
|
|
Chapa de
seguro |
|
|
|
|
Tuerca
del gancho |
Inclinar el gancho hasta poder ver bien el bloqueo antigiro.
Comprobar el bloqueo antigiro. La chapa debe estar presente, no debe
estar dañada y debe estar bien asentada.
Si no hay chapa de seguro o si está dañada, deberá sustituirse.

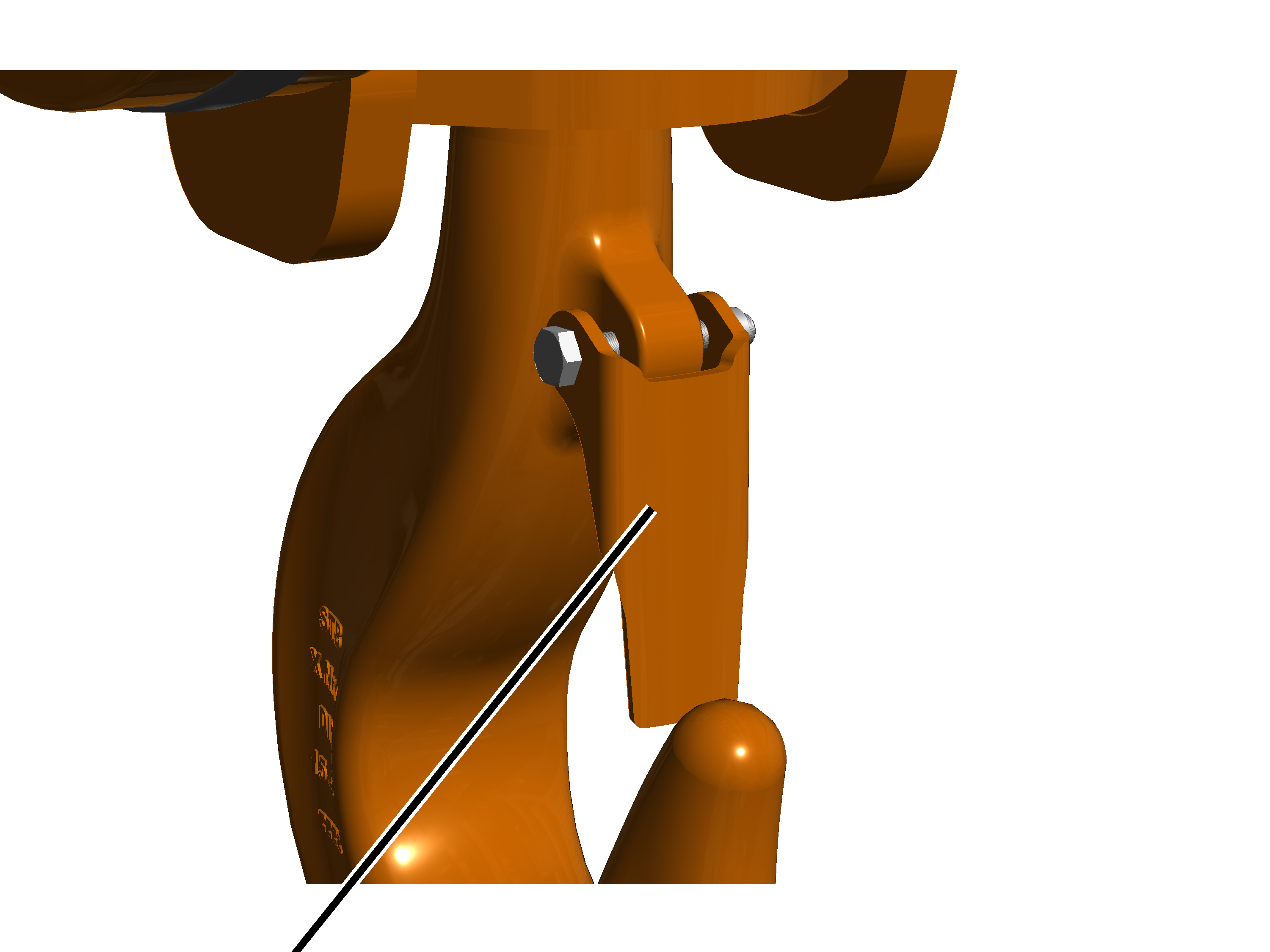

Comprobar el
pestillo de seguridad del gancho
|
|
|
Pestillo
de seguridad del gancho |
|
Comprobar el pestillo de seguridad del gancho. Debe estar presente,
funcionar correctamente y con suavidad; no debe estar deformado ni dañado de
otro modo.
Si faltara el pestillo de seguridad, estuviera dañado o no funcionara
bien, deberá ser sustituido.
