Nur bei Laufkran
Übersicht:
Elektrischer Anschluss des Krans
─ Die
Stromversorgung für den Kran beginnt bei der Unterverteilung (8) des
Stromnetzes.
─ Von dort
geht eine Leitung (7) zum Netzanschlussschalter (1) der Krananlage.
Ein Netzanschlussschalter ist die beste Möglichkeit, um die
gesamte Krananlage freischalten zu können.
Der Netzanschlussschalter muss gegen versehentliches
Wiedereinschalten zu sichern sein.
Der Netzanschlussschalter befindet sich meist unterhalb der
Hauptstromzuführung des Krans, z. B. an der Hallenwand oder an einer
Hallenstütze oder Betonstütze.
─ Vom
Netzanschlussschalter geht die Steigleitung (2) zur Einspeisung (3).
─ Die
Einspeisung verbindet die Steigleitung mit der Hauptstromzuführung (4) (meist
Schleifleitung) des Krans.
─ In der
Hauptstromzuführung befindet sich ein beweglicher Stromabnehmer (5), der mit dem
Kran entlang der Kranbahn fährt.
─ Der Kran
wird mit dem Netztrennstecker (6) mit der Hauptstromzuführung verbunden.
Mit diesem Netztrennstecker kann der einzelne Kran
freigeschaltet werden. Der Netztrennstecker kann gegen versehentliches
Wiedereinschalten gesichert werden.
Statt des Netztrennsteckers kann auch ein separater
Netztrennschalter (in Form eines Hauptschalters) am Kranschützkasten angebracht
sein.
Die Funktion des Netztrennsteckers oder Netztrennschalters kann
auch durch einen Sicherungstrenner erfüllt werden. Der Sicherungstrenner sitzt
in der Kransteuerung und kann gegen versehentliches Wiedereinschalten gesichert
werden.
Nur bei
Säulenschwenkkran
Übersicht:
Elektrischer Anschluss des Krans
─ Die
Stromversorgung für den Kran beginnt bei der Unterverteilung (7) des
Stromnetzes.
─ Von dort
geht eine Leitung (6) zum Säulenfuß des Schwenkkrans und wird durch das
Fundament in die Säule (1) geführt.
─ Die
Leitung geht zum Netzanschlussschalter (5) des Krans.
Ein Netzanschlussschalter ist die beste Möglichkeit, um den
gesamten Kran freischalten zu können.
Der Netzanschlussschalter muss gegen versehentliches
Wiedereinschalten zu sichern sein.
Der Netzanschlussschalter befindet sich in Bedienhöhe in der
Säule.
─ Vom
Netzanschlussschalter geht eine Leitung innerhalb der Säule bis oben und wird
dort herausgeführt.
Bei Bauart LS und LSX: Die Leitung wird direkt aus der
Säule herausgeführt.
Bei Bauart VS: Die Leitung geht in der Säule bis zum
Schleifringkörper (3).
─ Bei
Bauart LS und LSX: Die Leitung aus der Säule wird direkt mit der
Katzstromzuführung (4) verbunden. Eventuell ist je nach Steuerung noch ein
Gehäuse mit Sicherungen vorgesehen, mit denen der Kran abgesichert ist.
Bei Bauart VS: Vom Schleifringkörper geht die Leitung entweder
zum Auslegerschützkasten (2) und von dort zur Katzstromzuführung (4) oder direkt
vom Schleifringkörper zur Katzstromzuführung. Eventuell ist je nach Steuerung
noch ein Gehäuse mit Sicherungen vorgesehen, mit denen der Kran abgesichert
ist.
Nur bei Wandschwenkkran
Übersicht:
Elektrischer Anschluss des Krans
─ Die
Stromversorgung für den Kran beginnt bei der Unterverteilung (6) des
Stromnetzes.
─ Von dort
geht eine Leitung (5) zum Netzanschlussschalter (4) des Krans.
Ein Netzanschlussschalter ist die beste Möglichkeit, um den
gesamten Kran freischalten zu können.
Der Netzanschlussschalter muss gegen versehentliches
Wiedereinschalten zu sichern sein.
Der Netzanschlussschalter befindet sich meist unterhalb des
Krans, z. B. an der Hallenwand oder an einer Hallenstütze oder
Betonstütze.
─ Vom
Netzanschlussschalter geht die Steigleitung (1) bis zum Kran.
─ Bei
Bauart LW und LWX: Die Leitung wird direkt mit der Katzstromzuführung (4)
verbunden. Eventuell ist je nach Steuerung noch ein Gehäuse mit Sicherungen
vorgesehen, mit denen der Kran abgesichert ist.
Bei Bauart VW: Die Leitung geht entweder zum
Auslegerschützkasten (2) und von dort zur Katzstromzuführung (4) oder direkt zur
Katzstromzuführung. Eventuell ist je nach Steuerung noch ein Gehäuse mit
Sicherungen vorgesehen, mit denen der Kran abgesichert ist.
Nur bei HB-Kran
Einschienenbahn ESB und Zweischienenbahn ZSB
Übersicht:
Elektrischer Anschluss des HB-Krans
─ Die
Stromversorgung für den HB-Kran beginnt bei der Unterverteilung (6) des
Stromnetzes.
─ Von dort
geht eine Leitung (5) zum Netzanschlussschalter (1) der HB-Krananlage.
Ein Netzanschlussschalter ist die beste Möglichkeit, um die
gesamte HB-Krananlage freischalten zu können.
Der Netzanschlussschalter muss gegen versehentliches
Wiedereinschalten zu sichern sein.
Der Netzanschlussschalter befindet sich meist unterhalb der
Hauptstromzuführung des HB-Krans, z. B. an der Hallenwand oder an einer
Hallenstütze oder Betonstütze.
─ Vom
Netzanschlussschalter geht die Steigleitung (2) zur Einspeisung (3).
─ Dort
wird die Leitung mit der Katzstromzuführung (4) verbunden. Eventuell ist je nach
Steuerung noch ein Gehäuse mit Sicherungen vorgesehen, mit denen der Kran
abgesichert ist.
Nur bei HB-Kran EHB und
Zweiträgerkran ZHB
Übersicht:
Elektrischer Anschluss des HB-Krans
─ Die
Stromversorgung für den HB-Kran beginnt bei der Unterverteilung (8) des
Stromnetzes.
─ Von dort
geht eine Leitung (7) zum Netzanschlussschalter (1) der HB-Krananlage.
Ein Netzanschlussschalter ist die beste Möglichkeit, um die
gesamte HB-Krananlage freischalten zu können.
Der Netzanschlussschalter muss gegen versehentliches
Wiedereinschalten zu sichern sein.
Der Netzanschlussschalter befindet sich meist unterhalb der
Hauptstromzuführung des HB-Krans, z.B. an der Hallenwand oder an einer
Hallenstütze oder Betonstütze
─ Vom
Netzanschlussschalter geht die Steigleitung (2) zur Einspeisung (3).
─ Die
Einspeisung verbindet die Steigleitung mit der Hauptstromzuführung (4) des
Krans.
─ Bei
Schleifleitung: In der Hauptstromzuführung befindet sich ein beweglicher
Stromabnehmer (5), der mit dem HB-Kran entlang der HB-Kranbahn fährt.
Bei
Schleppleitung: Die Leitung der Hauptstromzuführung hängt in Schlaufen an der
HB-Kranbahn und wird vom HB-Kran mitgezogen.
─ Der
HB-Kran wird mit der Hauptstromzuführung verbunden.
Besteht die HB-Krananlage aus einem einzelnen HB-Kran, wird die
Hauptstromzuführung direkt mit dem HB-Kran verbunden. Eventuell ist je nach
Steuerung noch ein Gehäuse mit Sicherungen vorgesehen, mit denen der Kran
abgesichert ist.
─ Besteht
die HB-Krananlage aus mehreren HB-Kranen, befindet sich ein Netztrennschalter am
Kran.
Mit diesem Netztrennschalter kann der einzelne HB-Kran
freigeschaltet werden. Der Netztrennschalter ist gegen versehentliches
Wiedereinschalten zu sichern. Eventuell ist je nach Steuerung noch ein Gehäuse
mit Sicherungen vorgesehen, mit denen der Kran abgesichert ist.
Nur bei
Leichtportalkran
Übersicht:
Elektrischer Anschluss des Krans
─ Die
Stromversorgung für den Kran beginnt an einer Drehstrom-Steckdose (4).
─ Von dort
geht eine geeignete Leitung mit CEE-Stecker (3) zum Netztrennstecker (2) des
Krans.
─ Von dort
geht eine Leitung zum Netzanschlussschalter (1) des Krans.
Der Netzanschlussschalter befindet sich an einer der
Portalstützen am Kran.

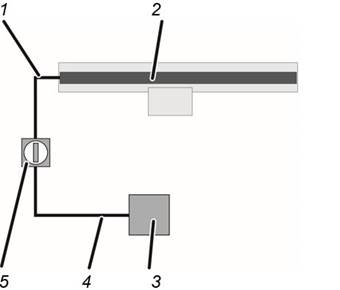

Nur bei
Einschienenkatzbahn
Übersicht:
Elektrischer Anschluss des Krans
─ Die
Stromversorgung für den Kran beginnt bei der Unterverteilung (3) des
Stromnetzes.
─ Von dort
geht eine Leitung (4) zum Netzanschlussschalter (5) des Krans.
Ein Netzanschlussschalter ist die beste Möglichkeit, um den
gesamten Kran freischalten zu können.
Der Netzanschlussschalter muss gegen versehentliches
Wiedereinschalten zu sichern sein.
Der Netzanschlussschalter befindet sich meist unterhalb des
Krans, z.B. an der Hallenwand oder an einer Hallenstütze oder Betonstütze.
─ Vom
Netzanschlussschalter geht die Steigleitung (1) bis zum Kran.
─ Dort ist
die Leitung an die Katzstromzuführung (2) angeschlossen.
Nur bei Solo-Kettenzug
Übersicht:
Elektrischer Anschluss des Krans
─ Die
Stromversorgung für den Solo-Kettenzug wird nach den Gegebenheiten in der Halle
hergestellt.
─ In der
Leitung (3) muss ein Hauptschalter als Netzanschlussschalter (2) oder eine
Steckverbindung als Netztrennstecker vorhanden sein.
Die Bajonettkupplung (1) am Kettenzug kann nicht gegen
versehentliches Wiedereinschalten gesichert werden und ist daher als
Netztrennstecker nicht geeignet.
Nur bei Solo-Seilzug
Übersicht:
Elektrischer Anschluss des Krans
─ Die
Stromversorgung für den Solo-Seilzug wird nach den Gegebenheiten in der Halle
hergestellt.
─ Der
Netztrennstecker (1) am Seilzug kann gegen versehentliches Wiedereinschalten
gesichert werden.
─ Dennoch
ist es sinnvoll, in der Leitung (3) einen entsprechenden Hauptschalter als
Netzanschlussschalter (2) vorzusehen.
Örtliches
Stromnetz prüfen
Bei Kran ohne Vorschalttrafo:
Betriebsspannung und Netzfrequenz des Krans mit der Netzspannung und
Netzfrequenz des örtlichen Stromnetzes vergleichen.
Die Betriebsspannung und Netzfrequenz sind auf den
Typenschildern am Kran und im Prüfbuch angegeben.
Betriebsspannung und Netzspannung sowie die Netzfrequenz müssen
zueinander passen.
Bei Kran mit Vorschalttrafo: Die
Netzspannung des örtlichen Stromnetzes muss durch einen Vorschalttrafo auf die
Betriebsspannung des Krans transformiert werden.
Betriebsspannung und Netzfrequenz am Eingang des Vorschalttrafos
mit der Netzspannung und Netzfrequenz des örtlichen Stromnetzes vergleichen.
Kran
anschließen
|
|
Gefahr für personen durch Stromschlag!
Beim Anschließen des Krans liegen hohe Spannungen
an.
Diese können Personen töten oder verletzen.
Arbeiten an elektrischen Anlagen und Teilen nur
von einer Elektro-Fachkraft und im spannungslosen Zustand
durchführen. |
Leitungen verlegen,
Netzanschlussschalter anbringen und den Kran anschließen.
Drehfeld
prüfen
Der Kran darf nur an einem 3-Phasen-Stromnetz mit
rechtsdrehendem Drehfeld betrieben werden.
Not-Halt-Taster entriegeln.
Taster für Heben halb
drücken.
● Der
Lasthaken muss langsam nach oben fahren oder stehen bleiben (wenn der
Notgrenzschalter oben bereits angefahren ist).
Fährt der Lasthaken stattdessen nach unten:
● Die Phasen
im Stromnetz sind vertauscht.
Die vertauschten Phasen
korrigieren.
Nach Möglichkeit die Phasen dort korrigieren, wo sie zuvor
vertauscht wurden. Nur in Ausnahmefällen die Phasen direkt an der Netzzuleitung
erneut tauschen.
Schutzleiter
prüfen
Alle Bauteile des Krans sind mit dem Schutzleiter des
örtlichen Stromnetzes verbunden. Diese Verbindungen sind durch
Steckverbindungen, Kabelschuhe und ähnliches hergestellt.
Bei allen Schutzleiterverbindungen, die bei der Montage des Krans
hergestellt worden sind:
Sichtprüfung durchführen.
Die Schutzleiter müssen durchgängig und korrekt angeschlossen
sein.
Beispiele für Schutzleiteranschlüsse:
Buchsenleiste in Stiftklemmleiste
Schirmklammer im Steckergehäuse
Kabelschuh im Steckergehäuse
