Uniquement pour un motoréducteur monté sur un pont ABUS
Déterminer le poids du motoréducteur. Voir
« Caractéristiques techniques ».
|
|

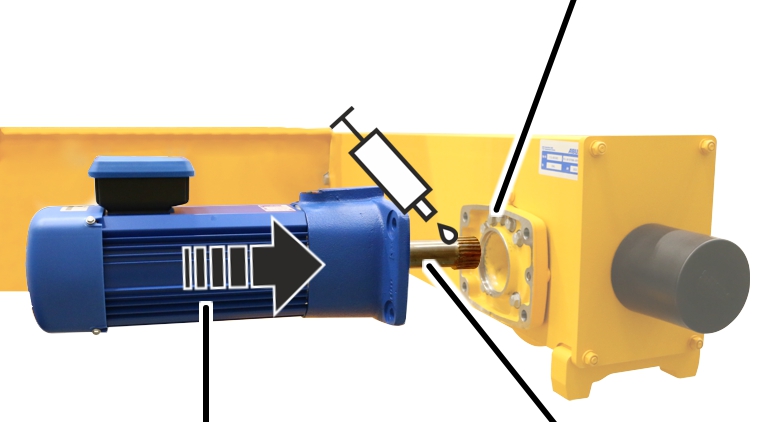

Bride du palier |
|
| |
|
Motoréducteur |
Arbre de sortie |
Lubrifier la denture sur l’arbre
de sortie. Appliquer le lubrifiant au pinceau de façon couvrante.
Lubrifiant : « pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».
Pousser le motoréducteur dans le
galet.
|
| |
|

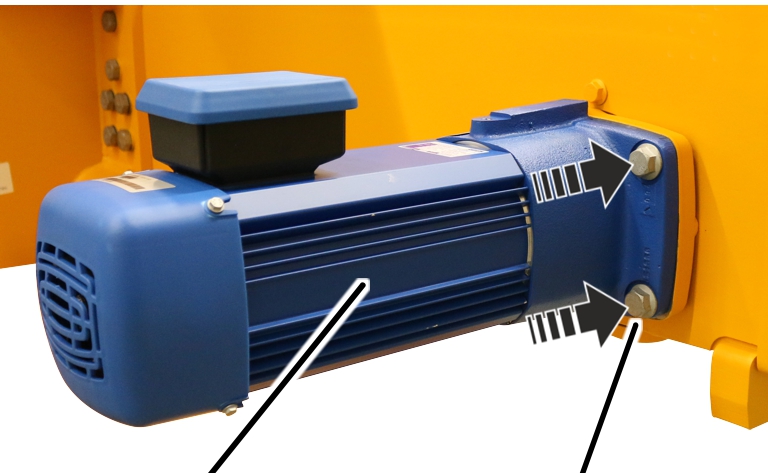

Motoréducteur |
Vis à côtes |
Visser le motoréducteur avec 4 vis
à côtes.
|
Taille |
Type |
Couple de serrage |
|
130 |
M8x25 |
35 Nm |
|
160 |
M10x30 |
75 Nm |
|
200 |
M12x30 |
115 Nm |
|
280 |
M16x40 |
300 Nm |
|
Diamètre du galet |
Motoréducteur |
Type |
Couple de serrage |
|
100 |
E |
M8x25 |
35 Nm |
|
130 |
E |
M8x25 |
35 Nm |
|
160 |
E |
M8x25 |
35 Nm |
|
200 |
E |
M10x40 |
75 Nm |
