Fahrantrieb montieren



Die Bilder zeigen die Montage eines Fahrantriebs AZF an einem Zweiträgerlaufkran. Die Montage eines Fahrantriebs AZF an einem Einträgerlaufkran oder an einer Zweischienenlaufkatze (Bauarten D, DA, DQA, Z und ZA) unterscheidet sich nicht wesentlich davon.



Nur bei einem Fahrantrieb, der an einen ABUS-Kran montiert wird



*   Gewicht des Fahrantriebs feststellen. Siehe Technische Daten.

*   Fahrantrieb so sichern, dass das Gewicht gefahrlos gehalten wird und die Abtriebswelle nicht belastet wird (z. B. in Rundschlinge hängen).





Abtriebswelle

Fahrantrieb

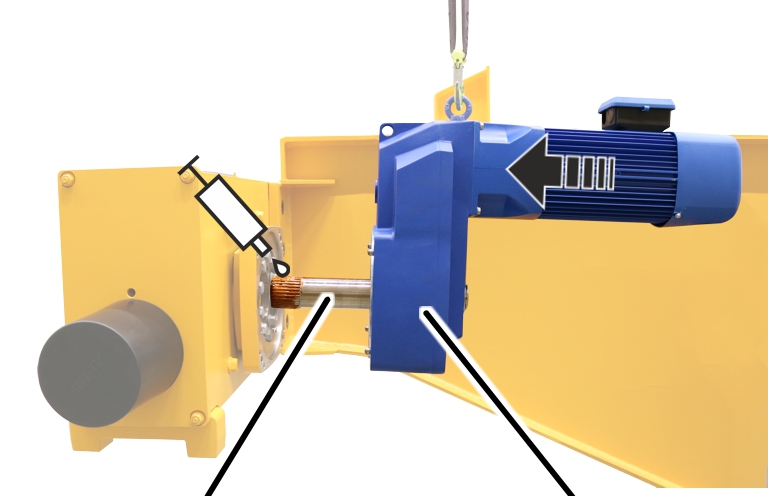

*   Verzahnung auf der Abtriebswelle schmieren. Schmierstoff mit Pinsel deckend auftragen.

*   Schmierstoff: „Hochtemperaturpaste PBC 1574“. Für Details siehe Schmierstoffe.

*   Fahrantrieb in Laufrad schieben.





Zylinderschraube

Fahrantrieb

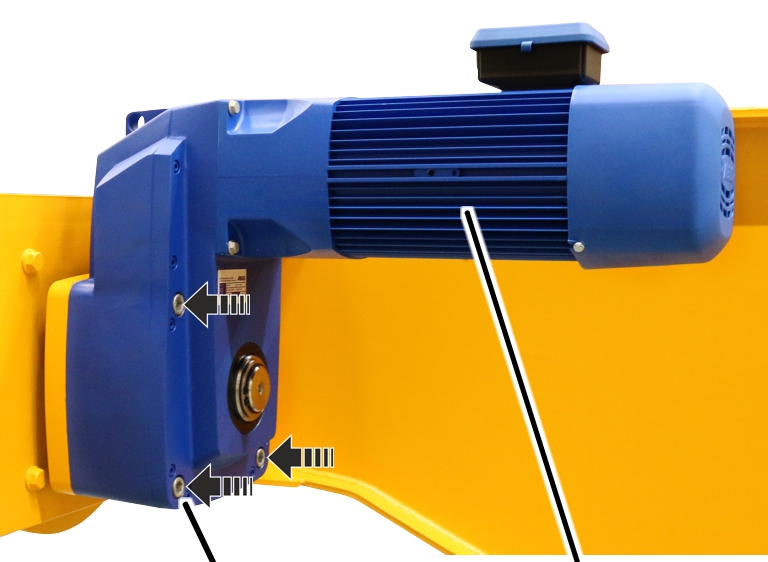

*   Fahrantrieb mit Zylinderschrauben (4x) und Unterlegscheiben (4x) festschrauben.

Baugröße

Größe und Länge

Anzieh-Drehmoment

AZF 350

M12x100

85 Nm

AZF 420

M12x100

85 Nm

AZF V420

M16x140

210 Nm

AZF V500

M16x140

210 Nm
