Risque de chute de la charge ! Si un chariot est déplacé individuellement alors qu'une charge commune est accrochée aux deux chariots, la sûreté de la fixation de la charge au crochet de levage peut être compromise et la charge risque de tomber. Travailler avec une précaution particulière. Respecter l'analyse des dangers de l'exploitant ! |
Si un pont est équipé de deux chariots de direction, il est possible de commuter entre chariot I et chariot II.
Après l'activation du pont, le chariot de direction sélectionné est celui qui était également sélectionné lors de la désactivation.
Dans le cas d'un pont équipé d'un chariot de direction, il est possible de commuter entre l'affichage « I » et l'affichage « II », mais le chariot de direction I est toujours le chariot utilisé.
|
| |
|

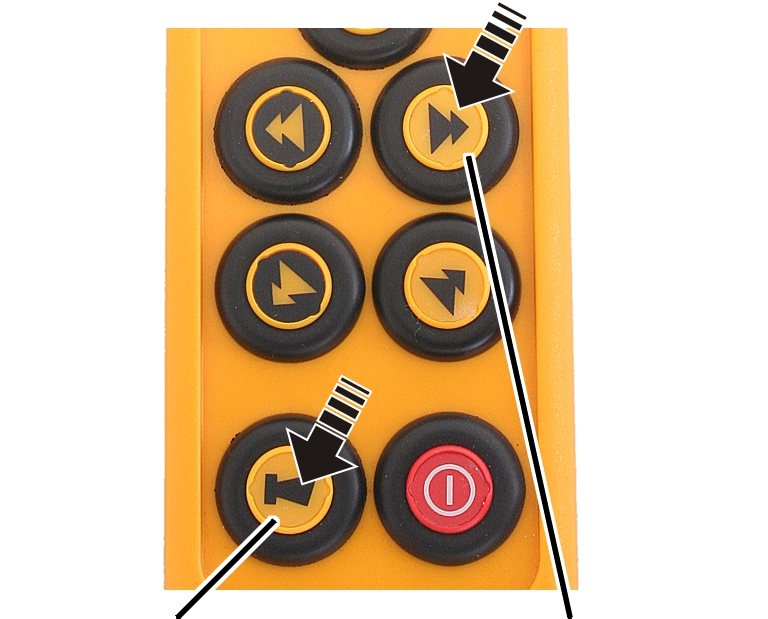

Bouton AVERT. |
Bouton TRANSLATION DU CHARIOT DE DIRECTION VERS LA DROITE |
Soit :
Appuyer à moitié sur le bouton AVERT. et le maintenir enfoncé,
Appuyer sur le bouton TRANSLATION DU CHARIOT DE DIRECTION VERS LA DROITE pour sélectionner le chariot de direction II ou appuyer sur le bouton TRANSLATION DU CHARIOT DE DIRECTION VERS LA GAUCHE pour sélectionner le chariot de direction I,
relâcher le bouton AVERT.
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
sélectionner le chariot de direction souhaité dans l'option de menu « Choix chariot »,
valider avec la touche ENTREE.
|
|

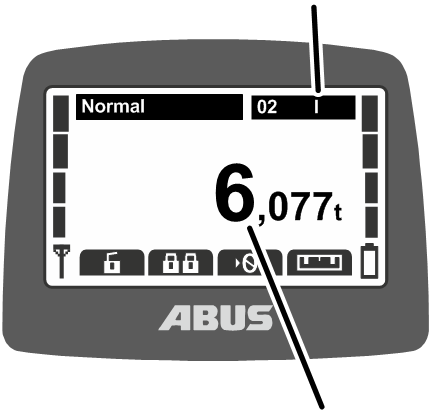

Chariot de direction sélectionné |
|
| |
|
|
Charge du chariot de direction sélectionné |
● Le chariot de direction sélectionné apparaît sur l'écran.
● La charge du chariot de direction sélectionné est indiquée sur l'écran.
● Appuyer sur les boutons pour commander le chariot de direction sélectionné.
Dans le cas d'un pont avec fonctionnement commun, il est possible de commuter sur fonctionnement commun des deux chariots de direction, en plus de la commutation entre chariot de direction I et chariot de direction II.
|
| |
|

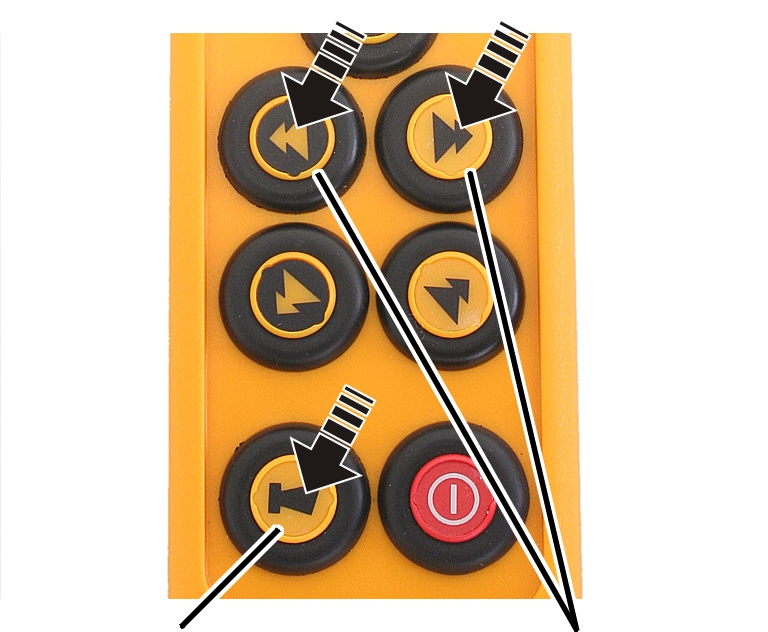

Bouton AVERT. |
Bouton TRANSLATION DU CHARIOT DE DIRECTION VERS LA DROITE et TRANSLATION DU CHARIOT DE DIRECTION VERS LA GAUCHE |
Soit :
Appuyer à moitié sur le bouton AVERT. et le maintenir enfoncé,
Actionner simultanément les boutons TRANSLATION DU CHARIOT DE DIRECTION VERS LA GAUCHE et TRANSLATION DU CHARIOT DE DIRECTION VERS LA DROITE pour sélectionner les deux chariots de direction pour le fonctionnement commun,
relâcher le bouton AVERT.
Soit :
Avec la touche MENU, appeler le menu principal,
appeler le menu « Commande du pont »,
dans l'option de menu « Choix chariot », sélectionner la valeur « I+II »,
valider avec la touche ENTREE.
|
|

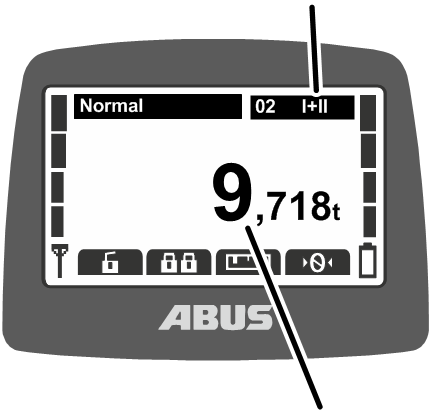

Chariot I+II | |
|
| ||
|
|
Somme de la charge chariot I et chariot II | |
● Chariot I+II apparaît sur l'écran.
● La somme de la charge des chariots I et II est indiquée sur l'écran.
Appuyer sur les boutons pour commander simultanément les chariots de
direction I et II.
